1.2 Категории архитектоники:
объемно-пространственная структура;
тектоника (с греческого Tektainomal- переводится как строить, возводить);
конструкция.
1.3 Симметрия - композиционный метод формообразования.
Симметрия - это определенный порядок в построении пространственной формы, позволяющей ей совмещаться с самой собой при определенных поворотах, сдвигах или отражениях
Наука о симметрии различает два типа объектов сииметрии: конечные и бесконечные (чья закономерная структура может быть развита в одном (меандр, волнистая линия), двух (узоры калейдоскопа) и трех измерениях. На рисунках 1.1-1.2 представлены примеры таких объектов симметрии, выполненных из бумаги.

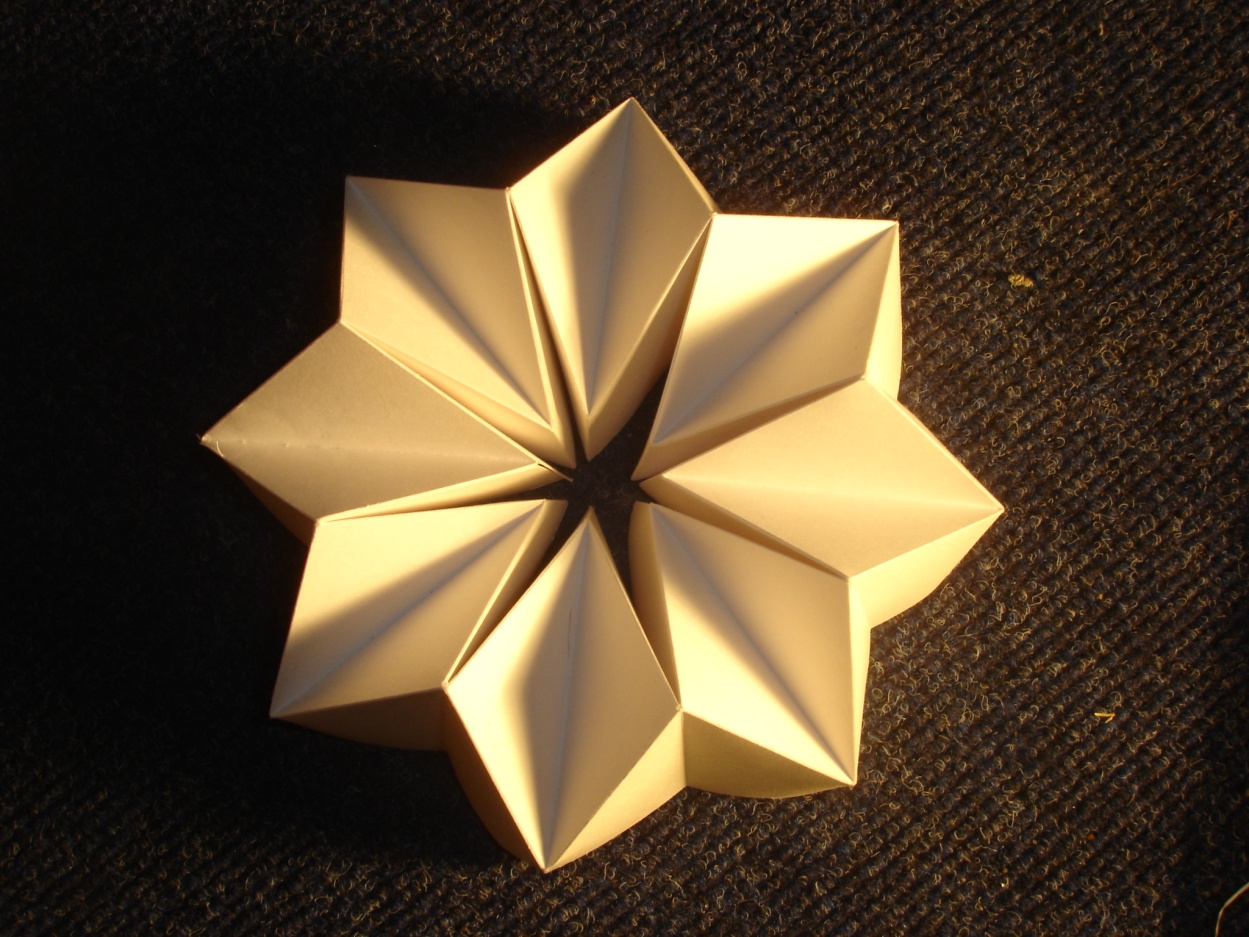

Рис.1.1 Конечный тип симметрии в бумажной конструкции
Конечные орнаменты создают ощущения центричности, замкнутости и статичности, бесконечные дают ощущения подвижности, рассредоточенности, фрагментарности.

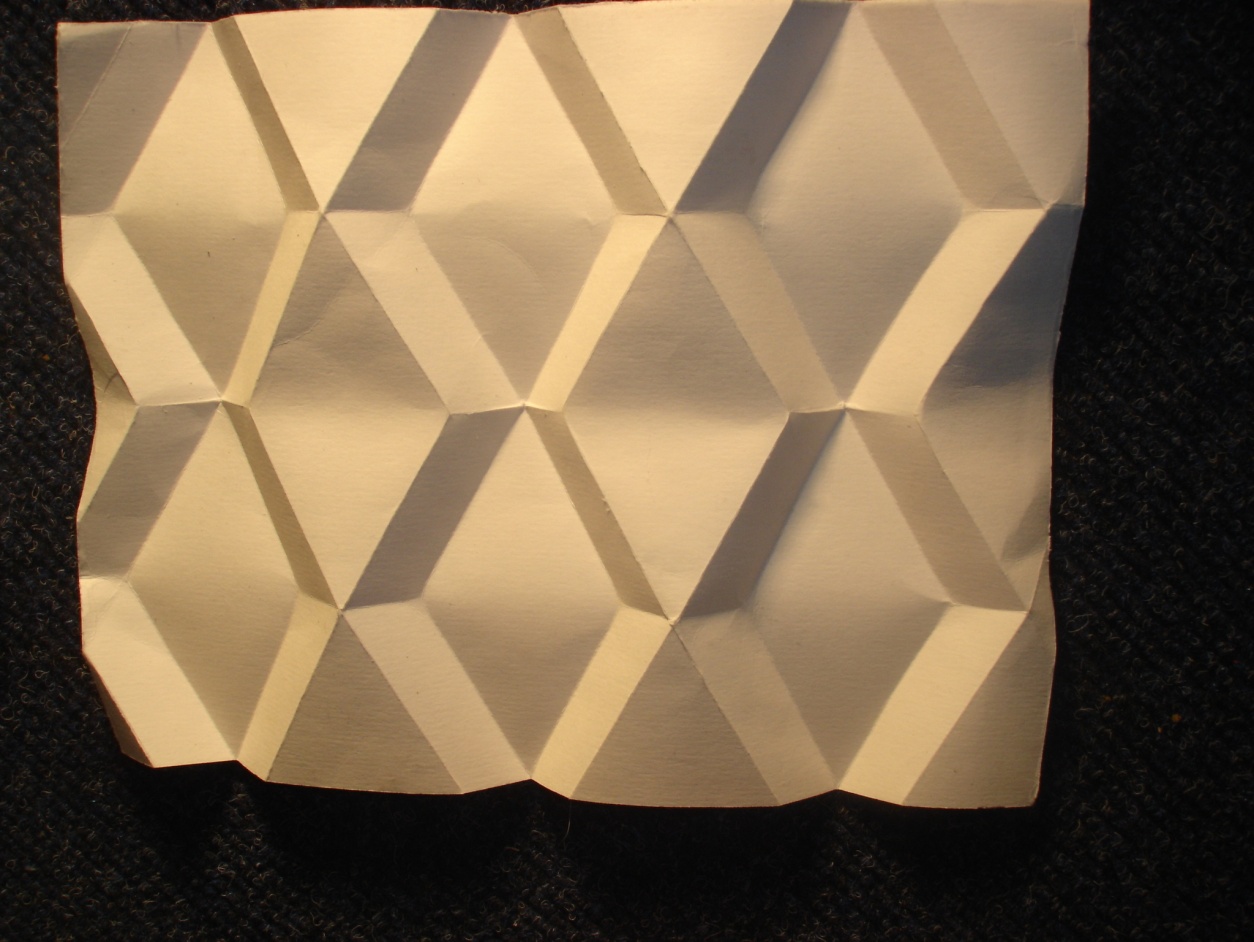

Рис. 1.2 Бесконечное развитие орнамента в двух направлениях
1.4. Виды симметрии
Различают несколько видов симметрии.
1 Зеркальная симметрия - это отражение одной половины формы относительно оси или плоскости как зеркала до совпадения со второй половиной, пример приведен на рисунке 1.3

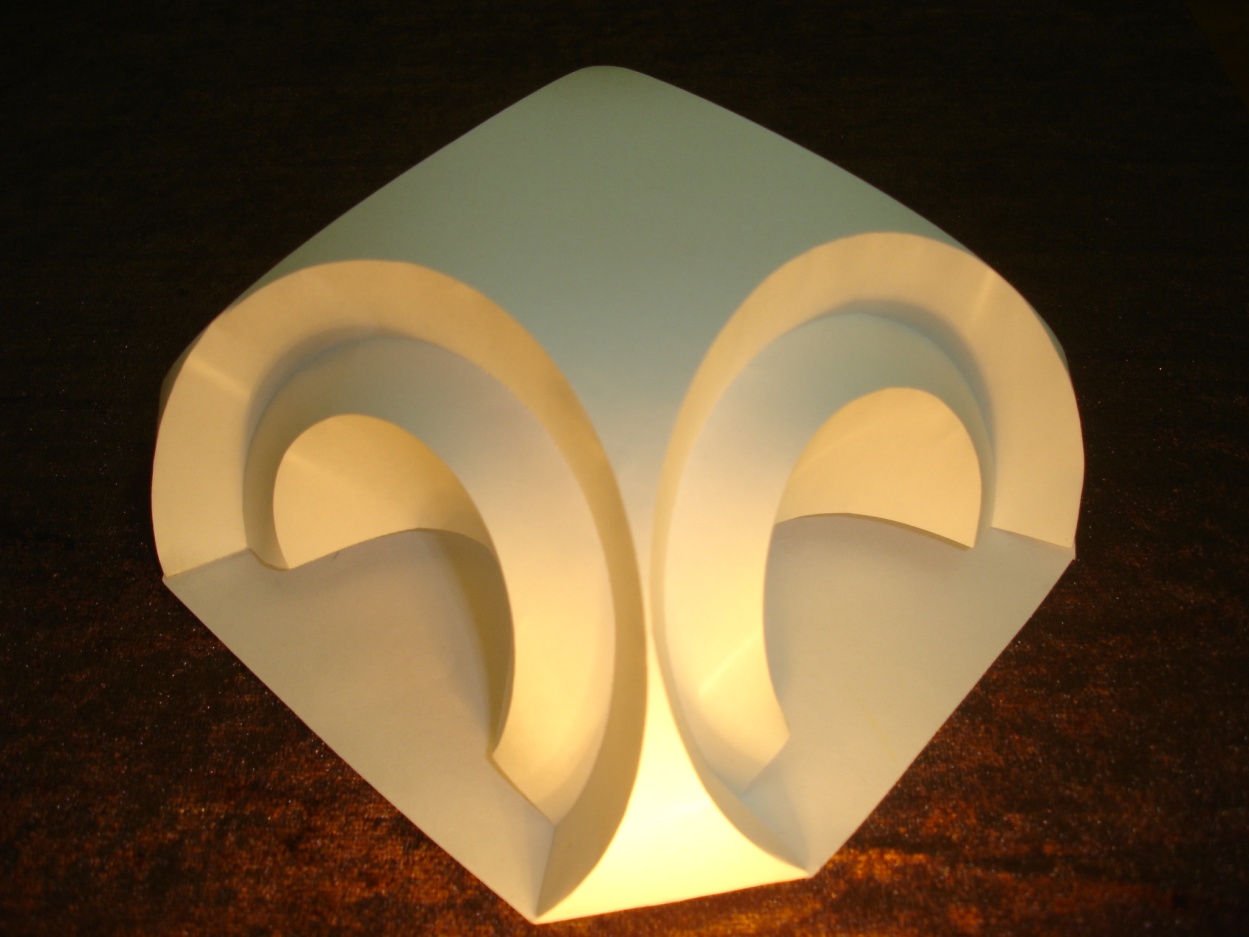

Рис. 1. 3 Бумажная форма с зеркальной симметрией
Рис. 1.4 Зеркальная симметрия в форме одежды Модель Мак Куина/1/
2. Осевая симметрия – это получение совмещения формы посредством поворота вокруг некоей оси, перпендикулярной к плоскости изображения. Встречается в структурах розетки, ленты и сетки, что видно на рисунках 1.5-1.6.

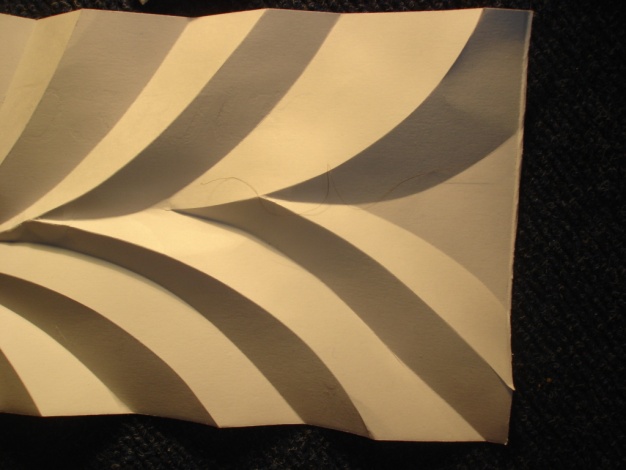

Рис. 1.5. Форма розетки как вид осевой симметрии

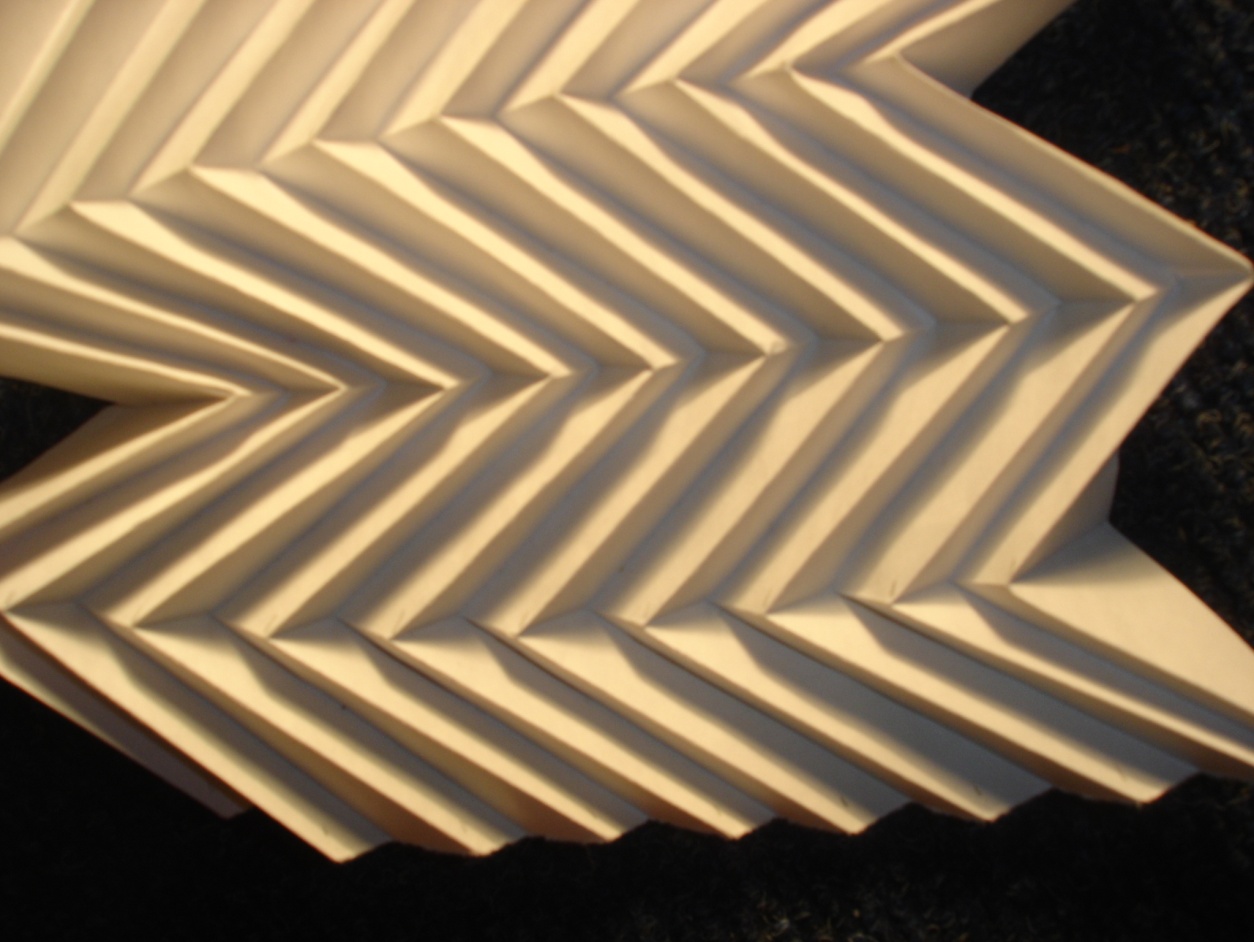

Рис. 1.6 Зеркальная симметрия в структуре сетчатого орнамента
3 Симметрия подобия – это совмещение одинаковых или сходных по форме фигур, равных по размеру, как на рисунках 1.7,1.8.

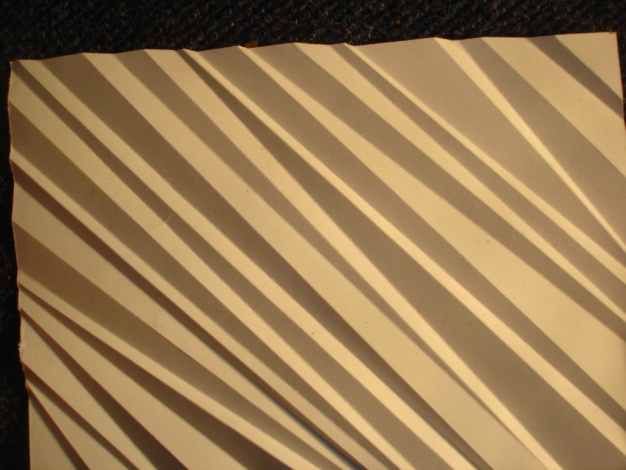

Рис. 1.7 Симметрия подобия. Бумажный рельеф.
Рис. 1.8 Симметрия подобия. Бумагопластика
Симметрия в искусстве применяется как метод классификации формы по геометрическим признакам и как инструмент создания новых форм по алгоритму конкретных преобразований.
Построения любого типа сооружений относительно осей симметрии можно увидеть как на архитектурных планах, так и в живых организмах. В 1960-х годах зародились основы архитектурной бионики, в которых широко использованы формообразующие принципы живой природы в ее симметрийно-гомологических трансформациях. Основу поисков составили повторяемость форм, характер их размещения в структуре организма. Отношения золотого сечения в природных и архитектурных объектах проявляются как симметрия подобия.
Существуют аксиомы структурной (кристаллографической) симметрии, геометрической (биологической), и динамической (системной.) На основе этих аксиом симметрия в костюме является методом классификации формы по геометрическим признакам, переводящим ее в знаки.
Под элементами симметрии понимают место точек, остающихся на месте при любых преобразованиях и перемещениях. Существует два вида геометрического равенства: конгруэнтное или совместимое. Операциям поворота вокруг оси, переносов вдоль оси трансляции, отражения в точке, линии, плоскостей и их комбинациям соответствуют элементы: зеркальные, инверсионные, трансляционные, винтовые оси, плоскости и центр симметрии. .[3]
Законом гравитации, т.е., всемирного тяготения, объясняется симметричность строения живых организмов и необходимость равновесия с точки зрения закона движения. В искусстве закон гравитации определяет роль вертикали, горизонтали и диагонали в композиции; им объясняется необходимость равновесия, значение симметричных форм, понятие верха и низа в картине и пр.
Вопросы для повторения:
Дать определения понятию архитектоники.
Охарактеризовать скульптуру как вид искусства
Что такое пластика
Дать определения терминам «моделирование» и «модель»
Что такое симметрия с точки зрения архитектоники ?
Назвать виды симметрии и их отличия.
Определить основные категории архитектоники.
Лекция №2
Ритм – композиционный принцип формообразования
Ритмика и метрика- основные ритмические порядки
Виды ритма
Сетки – ритмично организованные структуры
Виды раппортных сеток
