Вычисление переднего угла
Величина переднего угла в любой точке на режущей кромке определяется формой винтовой передней поверхности.
Так как шаг винтовой передней поверхности сверла есть величина постоянная, равная
,
то угол наклона винтовой поверхности в любой точке на режущей кромке равен
.
Угол наклона винтовой передней поверхности в любой точке на режущей кромке есть не что иное, как передний угол в цилиндрическом сечении
.
Передний угол определяется в нормальном к режущей кромке сечении, наклоненном к оси под углом 90 – .
В нормальном сечении передний угол в любой точке на режущей кромке вычисляется по формуле
.
По результатам вычисления строят график изменения переднего угла вдоль режущей кромки = f (dx).
Форма отчетности
Форма для отчета приведена в приложении 3. Результаты измерения и вычисления угла заносят в протоколы №2а, 2б и 2в. Делают эскиз сверла и схему прибора. В отчете строят графики изменения задних и передних углов в различных точках режущей кромки.
Контрольные вопросы:
1. Что такое угол наклона винтовой канавки сверла
и как его измеряют?
2. Что такое двойной угол в плане сверла и как его измеряют?
3. Что такое передний угол сверла и как его измеряют?
4. Что такое задний угол сверла и как его измеряют?
5. Что такое угол наклона поперечной режущей кромки?
1.3. Лабораторная работа №3 «Геометрия фрезы»
Для обработки плоских и прямых фасонных поверхностей применяют работающие периферией цилиндрические, угловые и фасонные фрезы.
Исходной инструментальной поверхностью работающей периферией фрезы является поверхность, образующая которой совпадает с профилем обработанной поверхности, а направляющая является окружностью. На исходной инструментальной поверхности лежат режущие кромки. Режущие кромки равноотстоят от оси и равномерно распределены по направляющей. Режущие кромки образуются при пересечении плоских или винтовых передних поверхностей с плоскими или винтовыми задними поверхностями. Задние поверхности фасонных фрез делают спиральными с целью сохранения профиля при переточке.
Базирование фрез при установке на станке осуществляют по цилиндрической поверхности, описанной вокруг оси фрезы.

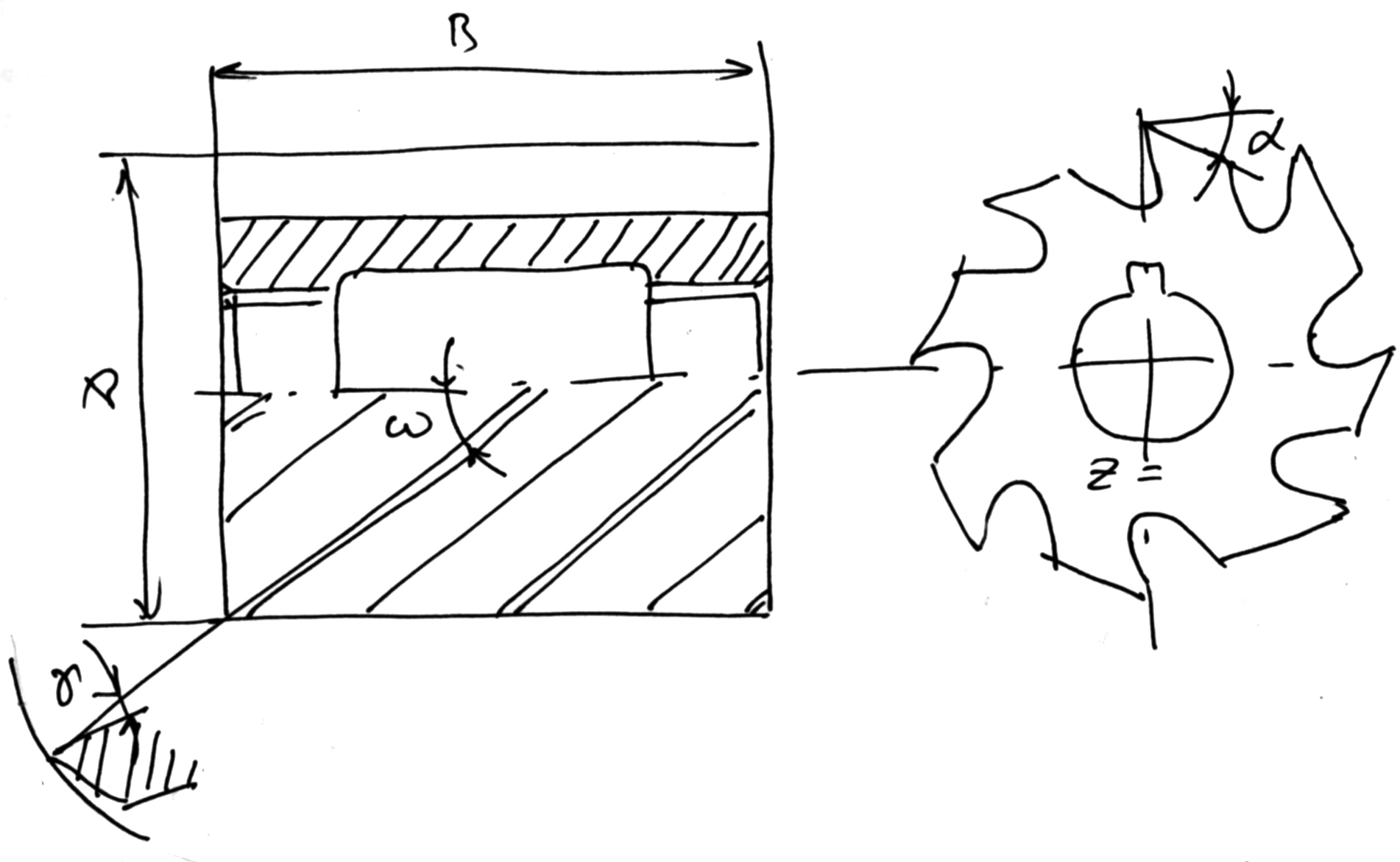

К геометрии фрезы, работающей периферией, относятся: передний угол, задний угол и угол наклона режущей кромки. (рис.3.1.)
Рис. 3.1. Геометрия цилиндрической фрезы
Передний угол – угол между передней поверхностью и перпендикуляром к режущей кромке, проходящим через ось.
Задний угол – угол между задней поверхностью и направляющей окружностью.
Угол наклона режущей кромки – угол между режущей кромкой и осью фрезы.
К конструкции фрезы относятся: диаметр фрез D, ширина фрезы B и число зубьев фрезы Z.
Задача лабораторной работы
Изучить геометрию цилиндрической фрезы
Измерить конструктивные параметры фрезы: диаметр D, ширину B и число зубьев Z.
Измерить геометрию фрезы (передний угол, задний угол и угол наклона режущей кромки).
Сделать эскиз цилиндрической фрезы
Зарисовать схемы измерения переднего и заднего углов.
Измерение параметров режущей части фрезы
Измерение диаметра фрезы D. Диаметр фрезы D измеряется штангенциркулем (п.2.1).
Измерение ширины В. Ширина фрезы В измеряется штангенциркулем (п.2.1).
