Задача лабораторной работы
Изучить геометрию спирального сверла
Измерить конструктивные параметры режущей части сверла:
а) диаметр сверла D в двух сечениях (у режущей части и у хвостовой)
б) диаметр сердцевины сверла d в двух сечениях (у режущей части и у хвостовой)
в) высоту и ширину ленточки
Измерить геометрические параметры сверла
а) двойной угол в плане 2
б) угол наклона винтовой канавки
в) угол наклона поперечной режущей кромки
Измерить главные задние углы в различных точках режущей кромки и построить график зависимости угла от диаметра.
Рассчитать значения передних углов в различных точках режущей кромки и построить график зависимости угла от диаметра.
Сделать эскиз сверла
Зарисовать схему прибора для измерения заднего угла
Измерение параметров режущей части сверла

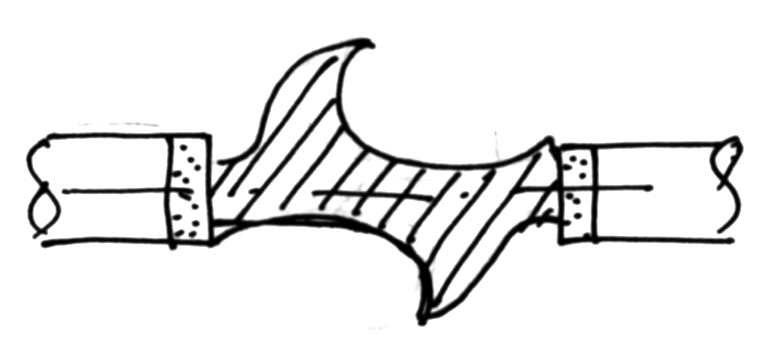

Измерение диаметра сверла D. Диаметр сверла D измеряется микрометром с плоскими губками (см. п.2.2) по ленточке в двух сечениях: у режущей части и у хвостовой (рис.2.2).

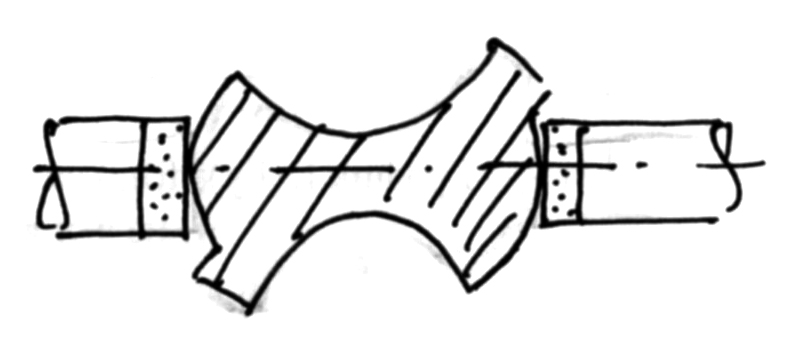

Диаметр сердцевины d измеряется микрометром с коническими губками в двух сечениях: у режущей части и у хвостовой (рис.2.3).
Высота ленточки а определяется как полуразность диаметров, измеренных по ленточке и по спинке зуба (рис.2.4)
.

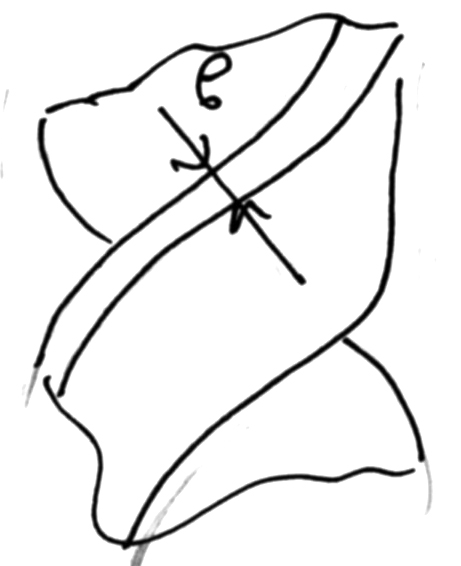

Ширина ленточки b измеряется линейкой в сечении, перпендикулярном ленточке. (рис.2.5)
Двойной угол в плане 2 измеряется угломером Семенова (п.2.3), снабженным линейкой, между двумя главными режущими кромками (рис. 2.6).
Угол наклона винтовой канавки измеряется по отпечаткам ленточек. Для этого на лист бумаги кладут копировальную бумагу. Спиральное сверло прокатывают по копировальной бумаге. После этого на бумаге остаются отпечатки ленточек и уголков на концах ленточек.
Рис. 2.2. Измерение наружного диаметра D
Рис. 2.3. Измерение диаметра сердцевины d
Рис. 2.4. Измерение диаметра спинки зуба
Рис. 2.5. Измерение ширины ленточки b
Рис. 2.6. Измерение двойного угла в плане 2
Рис. 2.7. Измерение угла наклона винтовой канавки
Рис. 2.8. Измерение угла наклона поперечной режущей кромки
Отпечатки уголков соединяют прямой. Эта прямая представляет собой развертку траектории движения резания. Угол наклона винтовой канавки определяют между отпечатком ленточки и перпендикуляром к развертке траектории движения резания, параллельной оси сверла (рис. 2.7).

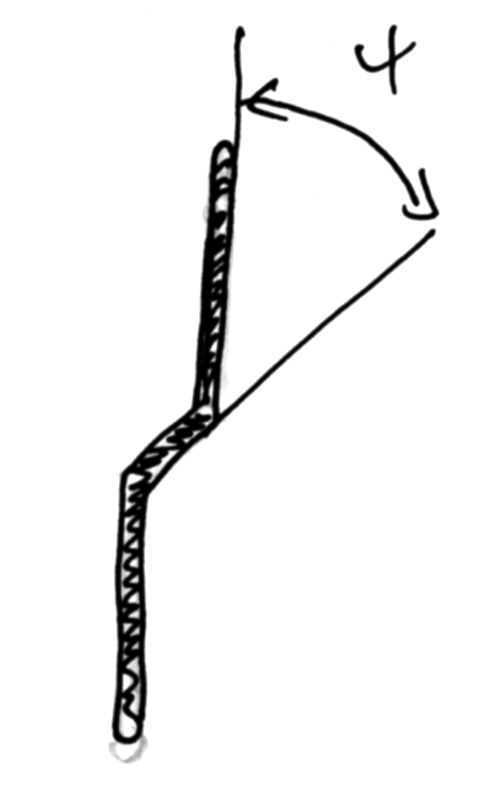

Угол наклона поперечной режущей кромки также измеряется по отпечаткам, оставляемым копировальной бумагой. Сверло устанавливают так, чтобы режущая кромка лежала на копировальной бумаге. Далее сверло перекатывают в плоскость, перпендикулярную плоскости бумаги с главной режущей кромки на поперечную и затем на вторую главную режущую кромку (рис. 2.8).
Измерение заднего угла сверла
Измерение заднего угла сверла осуществляется на специальном приборе (п.2.5.).
Измеряемое сверло устанавливается и закрепляется в патроне 4. На барабане 9 закрепляется полоска бумаги.
Левой рукой перемещают салазки 2 с патроном 4 и устанавливают щуп 6 на расстоянии d\2 от оси сверла, где d – диаметр, на котором происходит измерение.
Левой рукой поворачивают штурвал патрона, а правой рукой одновременно подводят салазки 3 с щупом и устанавливают щуп 6 в точке на режущей кромке.
Правой рукой перемещают салазки 3, поджимая щуп к режущей кромке, и устанавливают карандаш над предварительно проведенной линией, представляющей собой изображение траектории движения точки на режущей кромке при ее вращении.
Отпускают карандаш и поворачивают штурвал патрона со сверлом. При этом вершина щупа описывает профиль задней поверхности в цилиндрическом сечении.
Профиль задней поверхности строят в пяти сечениях.

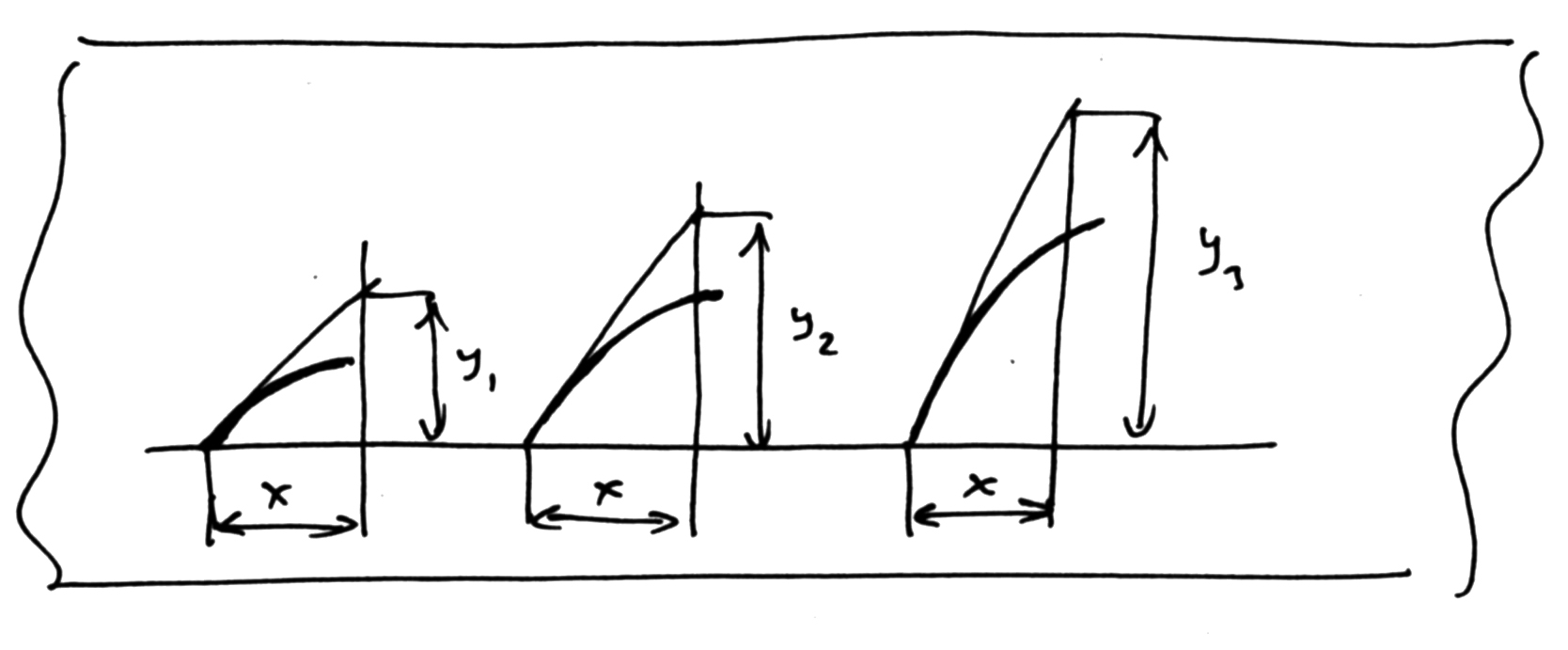

Далее происходит обработка графической информации (рис. 2.9.). В точках на режущей кромке строят касательные к изображению профилей. На оси Х откладывают отрезки одинаковой величины и измеряют расстояние от конца отрезка до касательной к профилю У. Значение данного угла вычисляют по формуле
,
где 7,5 и dx– поправочные коэффициенты, учитывающие масштабы по осям Х и У.
По результатам вычислений строят график изменения заднего угла вдоль режущей кромки. = f (dx).
Рис. 2.9. Графическая обработка информации.
