Форма отчетности

Форма отчета приведена в приложении 3. Результаты измерения углов резцов заносятся в протокол №1. В этом же протоколе оформляются эскизы резцов.

Контрольные вопросы:

1. Что такое передний угол резца и как его измеряют?

2. Что такое главный задний угол резца и как его измеряют?

3. Что такое вспомогательный задний угол резца и как его измеряют?

4. Что такое угол наклона главной режущей кромки резца

и как его измеряют?

5. Что такое главный угол в плане и как его измеряют?

6. Что такое вспомогательный угол в плане и как его измеряют?

1.2. Лабораторная работа №2 «Геометрия сверла»

Для сверления применяют перовые, спиральные и кольцевые сверла, а также сверла для глубокого сверления.

Исходной инструментальной поверхностью сверла является цилиндрическая поверхность, совпадающая с поверхностью изделия. Режущие кромки касаются исходной инструментальной поверхности в двух точках, называемых кромками. Каждая из этих точек образуется при пересечении трех поверхностей: передней, главной задней и вспомогательной задней.

Передняя поверхность – линейчатая винтовая поверхность, являющаяся частью стружечной канавки.

Главная задняя поверхность – винтовая или коническая поверхность. У сверл малого диаметра главные задние поверхности делают плоскими. Вспомогательная задняя поверхность – цилиндрическая поверхность, совпадающая с исходной инструментальной поверхностью. Для уменьшения трения вспомогательной задней поверхности об обработанную поверхность часть вспомогательной задней поверхности сфрезеровывают и оставляют лишь узкую ленточку. У сверл большого диаметра вспомогательную заднюю поверхность делают конической.

При пересечении попарно передних и главных задних поверхностей образуются две главные режущие кромки, а при пересечении передних и вспомогательных задних поверхностей – две вспомогательные режущие кромки. При пересечении между собой двух главных задних поверхностей образуется поперечная режущая кромка.

Базирование сверл при установке на станке осуществляется по конической или цилиндрической поверхностям, описанным вокруг оси сверла.

К геометрии спирального сверла относятся углы, характеризующие положение передних, главных задних и вспомогательных задних поверхностей относительно плоскости, перпендикулярной оси, а также главных и вспомогательных режущих кромок относительно оси (рис. 2.1)

Двойной угол в плане 2 – угол между двумя главными режущими кромками.

Угол наклона винтовой канавки  – угол между вспомогательной режущей кромкой и осью.

Передний угол  - определяется в точке на режущей кромке между передней поверхностью и перпендикуляром к режущей кромке, проходящим через ось.

Главный задний угол  – угол между профилем задней поверхности в цилиндрическом сечении и плоскостью, перпендикулярной оси.

Угол наклона поперечной режущей кромки  – угол между проекциями главной и поперечной режущих кромок на плоскость, перпендикулярную оси.

Вспомогательный угол в плане ₁ и вспомогательный задний угол ₁ у спирального сверла равны нулю.

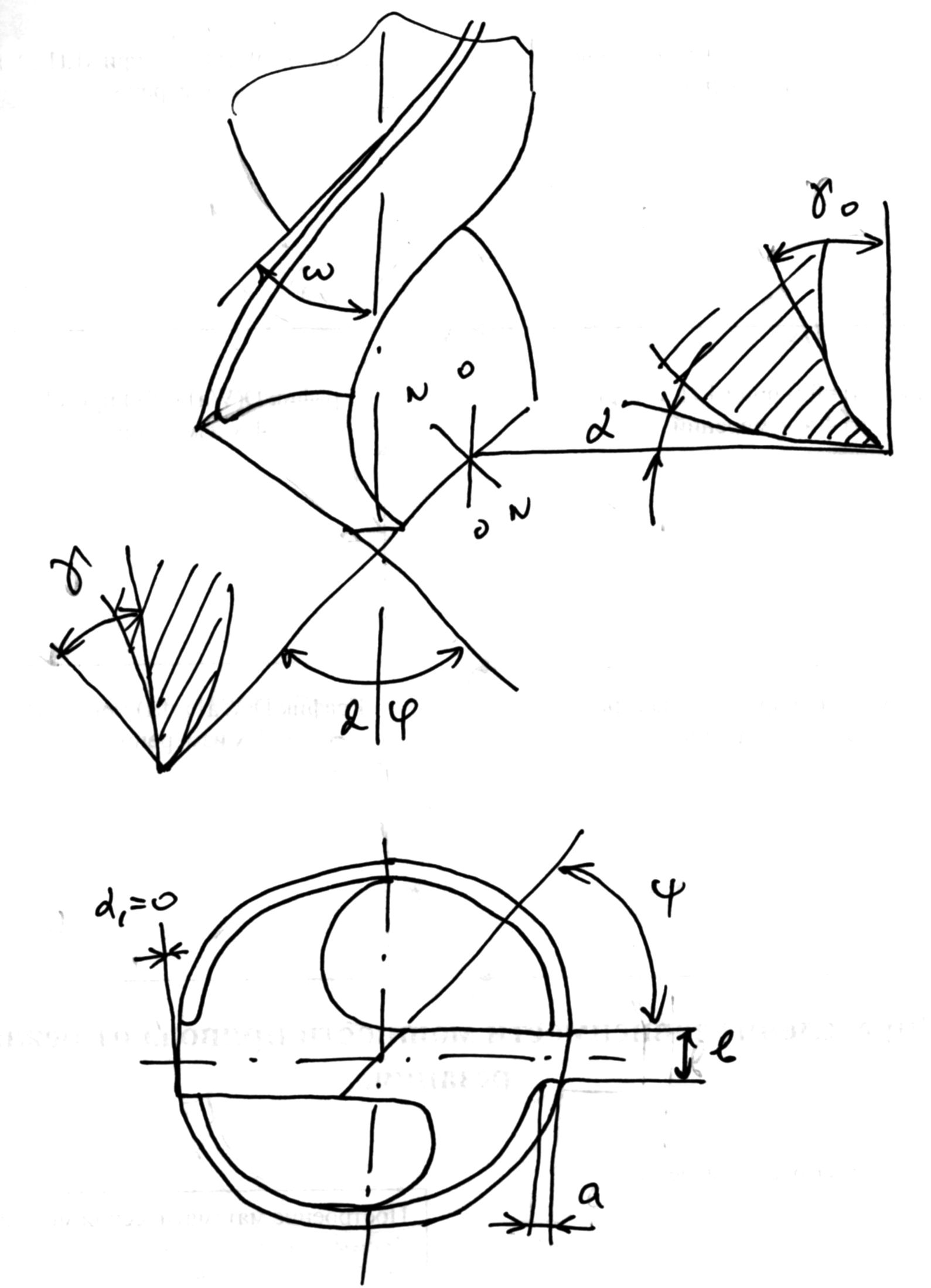

Рис. 2.1. Геометрия спирального сверла

К конструкции спирального сверла относятся: диаметр сверла D, диаметр сердцевины сверла d, высота ленточки а и ширина ленточки b.
