Контрольные вопросы.

1.Что называется внешней характеристикой трансформатора?

2. На какую величину влияет коэффициент нагрузки трансформатора?

3. Почему при перегрузках уменьшается КПД трансформатора?

Вывод:____________________________________________________________ ______________________________________________________________________________________________________________________________________________________________________________________________________

Лабораторная работа №4

Тема: «Исследование асинхронного электродвигателя

в режиме короткого замыкания»

ЦЕЛЬ РАБОТЫ:

Проведение опыта короткого замыкания для расчета параметров асинхронного двигателя и построения схемы замещения.

ПРОГРАММА РАБОТЫ.

1.Изучить схему для исследования асинхронного электродвигателя.

2. Исследовать двигатель в режиме короткого замыкания.

3. По опыту короткого замыкания рассчитать параметры двигателя, построить схему замещения.

2. Ответить на контрольные вопросы и написать вывод по работе.

ПОЯСНЕНИЯ К РАБОТЕ

1.В лабораторной работе используются следующие модули:

- модуль питания стенда(МПС);

- модуль питания (МП);

- модуль автотрансформатора (ЛАТР);

- силовой модуль (СМ);

- модуль измерителя мощности (МИМ);

- модуль добавочных сопротивлений №1 (МДС1);

- модуль добавочных сопротивлений №2 (МДС2);

- модуль ввода/вывода (МВВ).

2. Перед проведением лабораторной работы необходимо привести модули в исходное состояние:

- переключатель SА1 МДС1 установить в положение « »;

- переключатель SА1 МДС2 установить в положение « »;

- переключатель SА1 модуля ЛАТР установить в нижнее положение, ручку автотрансформатора установить в крайнее левое положение;

Исследуемый асинхронный двигатель входит в состав электромашинного агрегата, включающего в себя собственно исследуемый двигатель М1, нагрузочный генератор – машину постоянного тока –М2.

3. Для проведения данной работы на персональном компьютере должно быть загружено ПО Labdrive и выбрана соответствующая лабораторная работа.

Таблица 4.1. Паспортные и расчетные данные машины постоянного тока.

Наименование параметра

Значение

Тип

ПЛ-072

Мощность, Вт

180

Номинальное напряжение питания обмотки якоря, В

220

Номинальное напряжение питания обмотки возбуждения, В

200

Номинальная частота вращения, об/мин

1500

Номинальный ток якоря, А

1,3

Коэффициент полезного действия

0,63

Масса, кг

7,65

Сопротивление обмотки якоря R я,20С (расчетное значение), Ом

17,5

Сопротивление обмотки возбуждения R ов,20С (расчетное значение), Ом

820

Механические потери, Рмех, ДПТ, Вт

15

Таблица 4.2. Паспортные и расчетные данные асинхронного двигателя с фазным ротором.

Наименование параметра

Значение

Тип

АИР63В4У3

Мощность, Вт

370

Номинальное напряжение питания обмотки статора, В

380

Номинальная частота вращения, об/мин

1320

Номинальный ток фазы статора, А

1,37

Коэффициент нагрузки соs

0,7

Число пар полюсов

2

Номинальный момент, Нм

1,4

Активное сопротивление статора r1,27C,Ом

19

Активное сопротивление ротора r2,27C,Ом

25

Механические потери, Рмех, АД, Вт

11

Примечание: Механические характеристики, как естественные, так и искусственные, желательно снимать при пониженном напряжении, затем момент пересчитывать по формуле

Uпониж, л =220 В, М=Мопыт (380/220)2 = Мопыт

ХОД ВЫПОЛНЕНИЯ РАБОТЫ:

1.Схема для исследования асинхронного электродвигателя представлена на рис 4.1

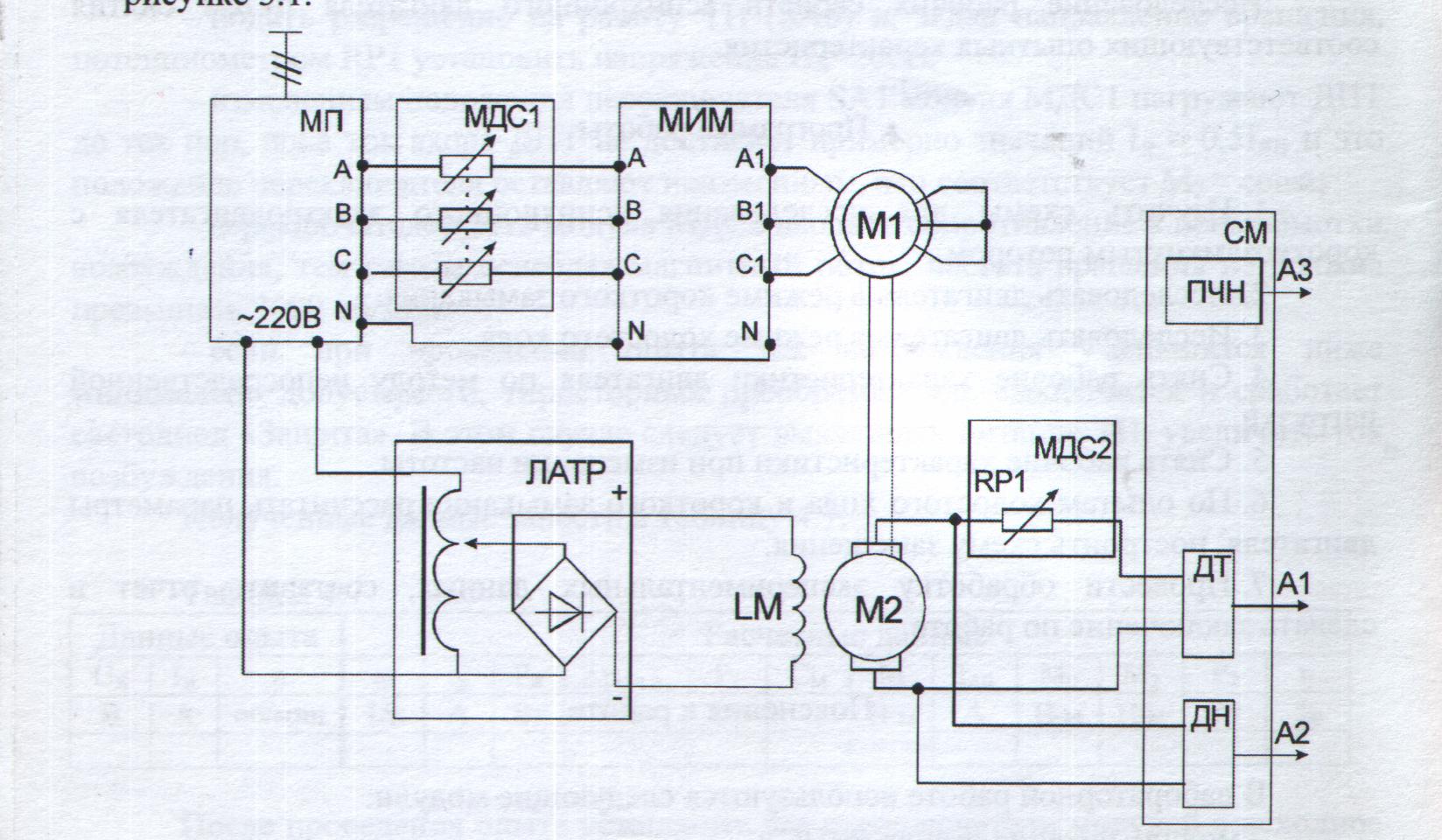

Рис 4.1 Схема для исследования асинхронного электродвигателя.

2. Опыт короткого замыкания проводится при неподвижном (заторможенном роторе) s=1 и пониженном напряжении, при котором ток статора примерно равен номинальному току статора I=I.

3. Торможение двигателя осуществляется путем установки металлического стержня в отверстие полумуфты.

4. Понижение напряжения достигается включением добавочного сопротивления в цепь статора.

5. Ток статора, напряжение статора и мощность измеряются модулем МИМ.

6. Опыт проводится в следующем порядке:

- последовательно включить автоматические выключатели QF1, QF2 соответственно модулей МПС и МП;

- переключателем SA1 МДС1 вводить в цепь статора до тех пор, пока ток статора примерно будет равен номинальному току статора. Это точку необходимо зафиксировать в таблице 4.3

Таблица 4.3 Опытные и расчетные данные.

Данные опыта

Расчетные данные

U1фк

В

I1фк

А

P1фк

Вт

cos 1фк

P

Вт

Вт

Вт

Вт

Нм

После проведения опыта установить все переключатели модулей в исходное состояние.

Удалить металлический стержень из электромашинного агрегата.

По данным опыта короткого замыкания определить пусковой ток, пусковой момент при s=1
