Расчетные данные:

1. Коэффициент мощности (расчетный)

(6.1)

2. Электрические потери в обмотке статора асинхронного двигателя, Вт

(6.2)

где r₁ –активное сопротивление фазы статора (таблица 6.2).

3. Потери в стали при напряжении U_1ф, Вт

(6.3)

где - потери в стали сердечника статора при номинальном напряжении, Вт

(6.4)

где r₁- активное сопротивление фазы статора при температуре окружающей среды (таблица 6.2)

-механические потери асинхронного двигателя (табл.6.2)

-механические потери двигателя постоянного тока (табл.6.1)

4. Скольжение

(6.5)

где - синхронная угловая частота вращения двигателя, рад/сек

(6.6)

- частота сети, Гц;

р- число пары полюсов в асинхронном двигателе (таблица 6.2)

где - текущая угловая частота вращения двигателя, рад/сек

(6.7)

n - текущая частота вращения, об/мин

5. Электрические потери в обмотке ротора, Вт

(6.8)

6. Суммарные потери в двигателе, Вт

(6.9)

7. Электромагнитный момент асинхронного двигателя, Нм

(6.10)

8. Полезный момент на валу двигателя, Нм

(6.11)

Где М₀ – момент холостого хода, Нм

где М₀ = (6.12)

9. Полезная мощность на валу двигателя, Вт

(6.13)

10. Коэффициент полезного действия, %

(6.14)

Расчетные данные со стороны машины постоянного тока:

11. Электромагнитный момент ГПТ, Нм

(6.15)

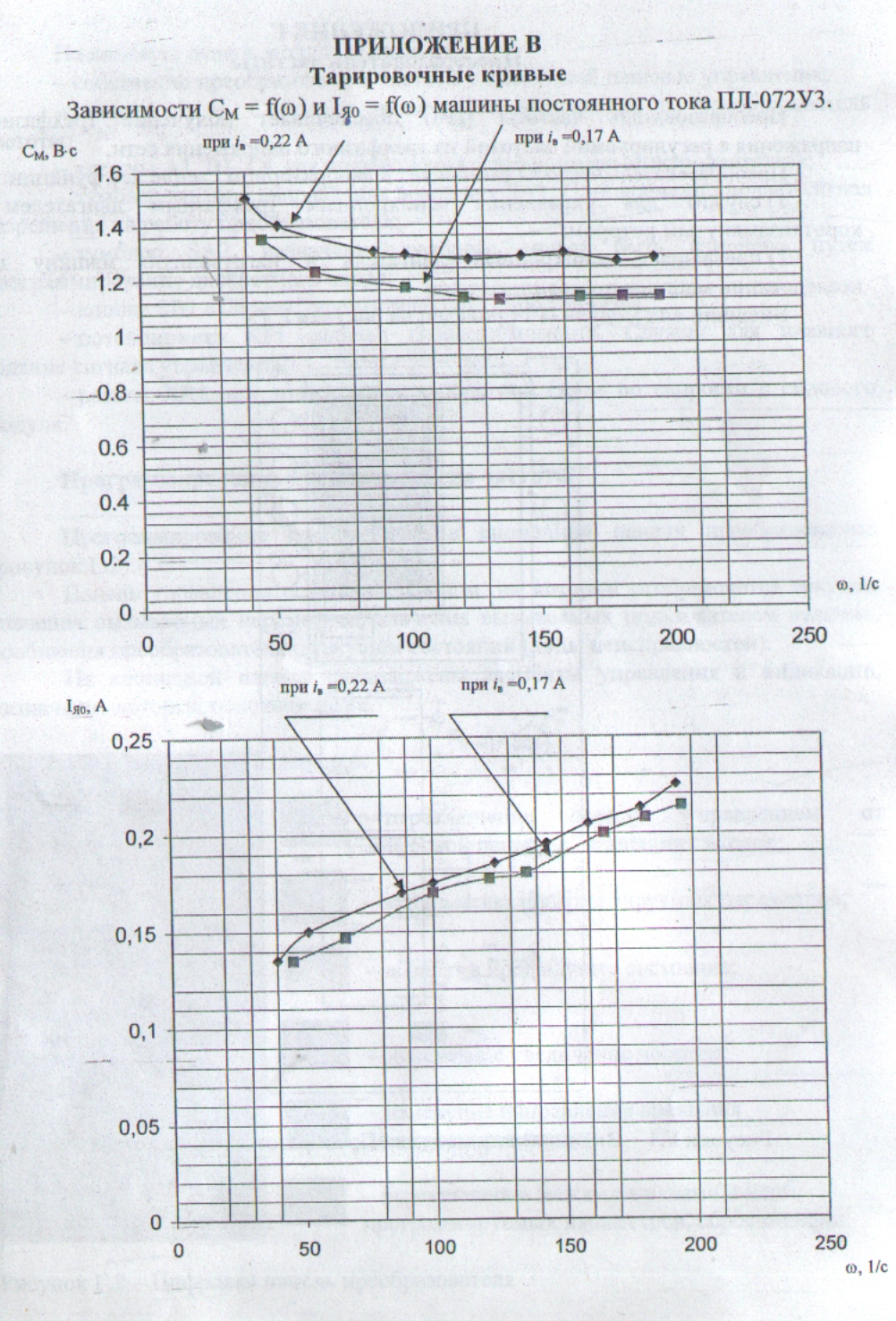

где С_м –принимаем из тарировочной кривой , С_м=

12. Момент холостого хода ГПТ, Нм

(6.16)

I_Я0 - ток холостого хода, принимается из тарировочной кривой машины постоянного тока.

13. Полный момент на валу ГПТ, Нм

М_2ГПТ =М_ЭМ.ГПТ +М₀ (6.17)

14. Полезная мощность на валу ГПТ, Вт

Р₂= М_2ГПТ (6.18)
