Контрольные вопросы.

1. Какой режим работы трансформатора называется коротким замыканием?

2. На что расходуется мощность , потребляемая трансформатором в режиме короткого замыкания?

3.Влияет ли на величину мощности короткое замыкание?

Вывод:____________________________________________________________ ______________________________________________________________________________________________________________________________________________________________________________________________________

Лабораторная работа №3

Тема: «Исследование внешней характеристики и

определение коэффициента полезного действия

трансформатора»

ЦЕЛЬ РАБОТЫ:

Проведение опыта для снятия внешней характеристики и определения коэффициента полезного действия трансформатора.

ПРОГРАММА РАБОТЫ.

1.Снять внешнюю характеристику трансформатора при активной нагрузке и сравнить ее с расчетной.

2. Рассчитать КПД трансформатора и построить зависимость КПД от коэффициента нагрузки.

2. Ответить на контрольные вопросы и написать вывод по работе.

ПОЯСНЕНИЯ К РАБОТЕ

1.В лабораторной работе используются следующие модули:

- модуль питания стенда(МПС);

- модуль питания (МП);

- силовой модуль (СМ);

- модуль измерителя мощности (МИМ);

- модуль автотрансформатора (ЛАТР);

- модуль однофазного трансформатора (ОдТр);

- модуль ввода/вывода (МВВ).

2. Перед проведением работы необходимо привести модули в исходное состояние. Для этого при выключенном автоматическом выключателе QF1 модуля питания стенда:

- установить переключатель SA2 модуля однофазного трансформатора в положение « »;

- переключатель SA1 модуля ЛАТР установить в нижнее положение, ручку автотрансформатора установить в крайнее положение, ручку автотрансформатора установить в крайнее положение против часовой стрелки.

3. В работе используется однофазный двухобмоточный трансформатор, каталожные данные которого приведены в таблице 1.

4. Для проведения данной работы на персональном компьютере должно быть загружено ПО Labdrive и выбрана соответствующая лабораторная работа.

Таблица 3.1. Паспортные и расчетные данные трансформатора.

Наименование параметра	Значение
Тип	ОСМ1-0,063У3
Мощность,ВА	63
Номинальное напряжение первичной обмотки трансформатора, В	220
Номинальное напряжение вторичной обмотки трансформатора, В	42
Активное сопротивление первичной обмотки трансформатора r1 при t0 = 200 C, Ом	30,7
Активное сопротивление вторичной обмотки трансформатора r1 при t0 = 200 C, Ом	2,2

ХОД ВЫПОЛНЕНИЯ РАБОТЫ:

1. Внешние характеристики представляют собой зависимость вторичного напряжения трансформатора от тока нагрузки U₂= при U₁₌U_1н=const; сos /

2. Собрать схему для снятия внешних характеристик трансформатора, которая представлена на рисунке 3.1

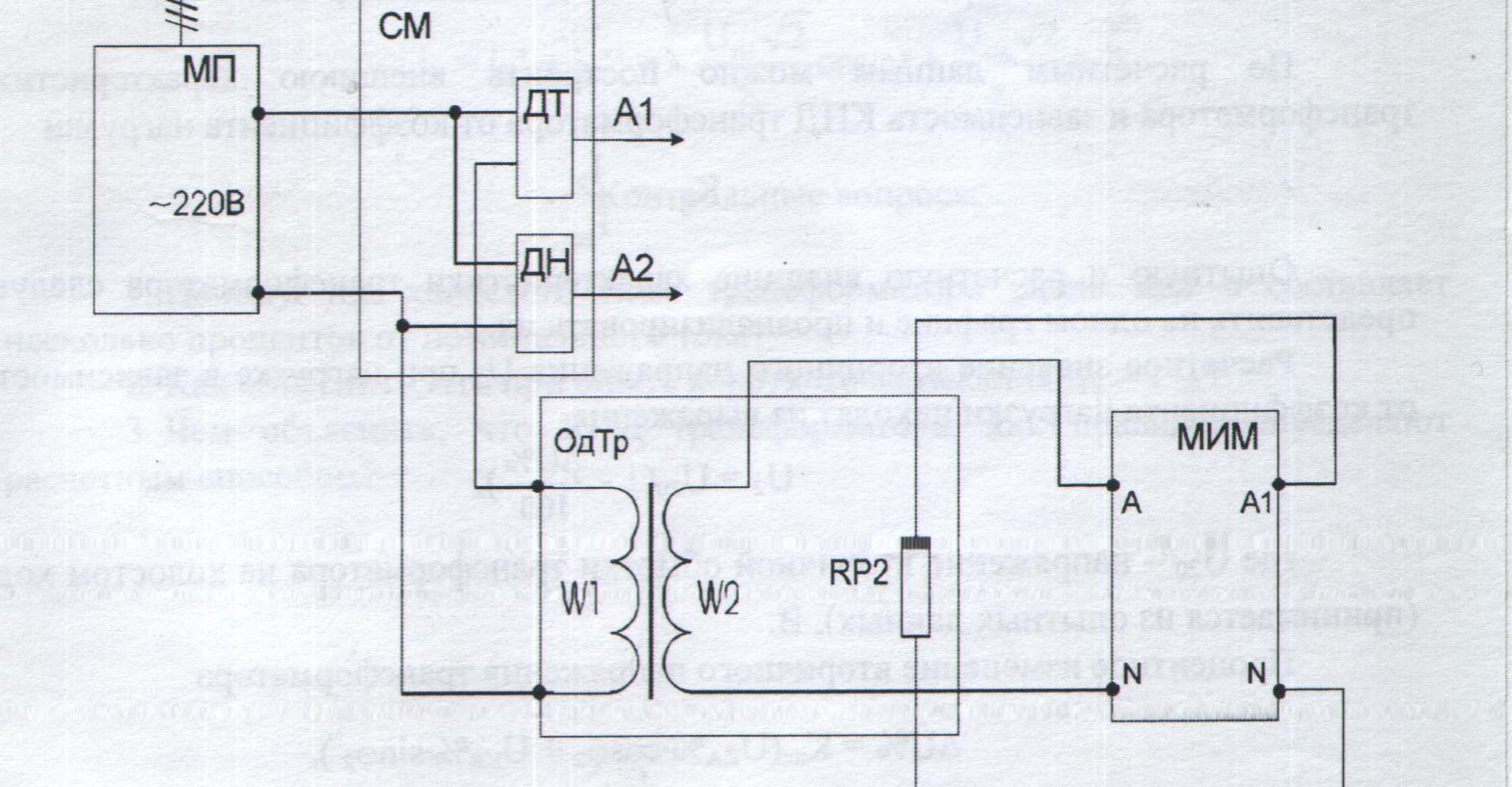

Рис 3.1 Схема для снятия внешних характеристик трансформатора.

3.Однофазный трансформатор подключается к выводам модуля питания. Для создания нагрузки во вторичную цепь трансформатора включается регулировочное сопротивление RP2. Контроль параметров в первичной обмотке осуществляется с помощью датчиков тока и напряжения силового модуля (СМ).

4. Выходы датчиков тока и напряжения соединяются со входами А1 и А2 модуля ввода/вывода.

5. Параметры вторичной цепи контролируются с помощью МИМ.

6. Сопротивление RP2 модуля однофазного трансформатора устанавливают переключателем SA2 в положение « », что соответствует режиму холостого трансформатора.

7. Опыт проводится в следующем порядке:

- последовательным включением автоматических выключателей QF1, QF2 подать напряжение на трансформатор.

- изменением положения переключателя SA2 (ОдТр) изменять ток вторичной обмотки до значения

- необходимые данные заносятся в таблицу 2.

-После проведения опыта вернуть модули в исходное состояние.

Таблица 3.2.Опытные и расчетные данные.

Данные опыта			Расчетные данные
U1, В	U2,В	I2,А	Ктр	Кнг	I1,А
20
50
100
150
200
