10. Измерение температур при нестационарных режимах.
В судовых энергетических установках встречаются особые случаи измерения температуры: к ним относится измерение температуры в ядерных реакторах, в двухфазных средах и др. Такие измерения будем называть специальными.
В ядерных реакторах чувствительный элемент термометра, находящийся в активной зоне, подвергается бомбардировке нейтронами, γ-квантами, электронами, осколками деления ядер и другими частицами. Под действием излучений могут произойти изменения структуры материала, разложение и распад, наведение внутреннего энерговыделения и др. В результате радиационных повреждений изменяются плотность, прочность, тепло- и электропроводность и другие свойства материалов. Следует учитывать также такие факторы, как совместимость материалов, интенсивность коррозионных и эрозионных процессов при характерных для энергонапряженных реакторов скоростях теплоносителя (скорость воды достигает 25 м/с, жидких металлов — более 10 м/с). Особое значение имеет радиационный нагрев, который может привести к существенным погрешностям измерения температуры. Влияние этой погрешности зависит от контактного термического сопротивления, а также от интенсивности удельного поглощения нейтронного и γ излучения в чувствительном элементе по сравнению с поглощением в окружающих материалах.
Термоэлектрические термометры получили наибольшее применение для измерения температур в реакторе. Терморезисторы используют крайне редко в активных зонах в связи с изменением их электрического сопротивления под действием излучений. Однако они распространены во внереакторных измерениях.
Материалы термопар для ядерных реакторов наряду с обычными должны удовлетворять ряду специфических требований. Они должны обладать хорошими ядерными свойствами — малым сечением поглощения нейтронов и минимальной активацией при облучении, иметь высокую радиационную стойкость, сохранять стабильность формы и размеров, быть совместимыми с изоляцией, защитным чехлом и средой.
Создание универсальной термопары в соответствии с указанными требованиями для всего температурного интервала и разных сред невозможно. Поэтому в диапазоне высоких и средних температур применяют различные термопары. Сейчас выполнены обширные исследования свойств стандартных и нестандартных термопар. Установлено, что хромель-алюмелевые термопары являются наилучшими для внутриреакторных измерений. Термопары из благородных металлов (ТПП и ТПР) применяют редко, поскольку под воздействием излучений наблюдается интенсивное перерождение родия. Это приводит к отклонениям от градуировочных данных. Кроме того, платина и платинородий несовместимы по термомеханическим свойствам со многими конструкционными материалами. Хромель-копеле-вые термопары также мало пригодны для внутриреакторного использования, так как медь, являющаяся основой копеля, подвержена радиационным превращениям.
Электрическая изоляция является важнейшим элементом термоэлектрических термометров. Применяемая в обычных термопарах изоляция (бусы, трубочки из фарфора, кварца и др.) не пригодна для реакторных измерений. Для них необходимы материалы, которые при малых толщинах, высоких температурах и мощных потоках радиационных излучений сохраняют высокие изолирующие свойства. Из неорганических изоляторов наилучшими являются окислы магния (MgO) и алюминия (Аl2 О3). Они обладают высоким электрическим сопротивлением вплоть до температуры 1200° С. Магнезиальная изоляция обладает высокой радиационной стойкостью. Алундовые покрытия толщиной 0,06—0,08 мм использованы в микротермопарах.
В реакторостроении широко используют органосиликатные изоляционные материалы (ОСМ), которые образуются в результате химического взаимодействия органических соединений с активированными силикатами и окислами. Покрытия из ОСМ имеют хорошую адгезию к металлам и сплавам. После отверждения они характеризуются повышенной термостойкостью и электрическим сопротивлением, низкой теплопроводностью и высокой механической прочностью. Органосиликатные материалы используются при изготовлении микротермопар. Исследованиями установлено, что изоляция из ОСМ пригодна для применения в реакторах при температурах до 550° С.
Распределение температуры в ядерном топливе можно определить расчетным путем по данным измерения температуры оболочки тепловыделяющих элементов и плотности нейтронного (теплового) потока. Однако расчетный метод неточен, поскольку возможны значительные ошибки при оценке теплопроводности материала топлива, термического сопротивления на границе между топливом и оболочкой, плотности теплового потока.
При проведении прямых измерений температуры топлива необходимо учитывать высокий температурный уровень в центре тепловыделяющего элемента (ТВЭЛа) (до 3000 К), большие температурные градиенты, относительные коэффициенты термического расширения, увеличение объема топлива, вызванное излучением, и др. При установке термопар необходимо стремиться к уменьшению искажений температурного поля, обеспечивать хороший тепловой контакт рабочих концов с материалом топлива. Важно с максимальной точностью размещать рабочие концы термопар в заданных координатах, чтобы снизить погрешность, обусловленную большими градиентами температур в ТВЭЛах. В большинстве случаев термопары размещают по оси ТВЭЛа, где градиенты температур наибольшие (рис. 3.25). Микротермопара 1 размещена в защитном чехле 2 и приварена к стакану 5. Чехол находится в центральной части ядерного горючего 3, которое заключено в оболочку 4 ТВЭЛа.
Измерение температуры ядерного топлива чаще всего производят вольфрам-рениевыми термопарами. Материалы термоэлектродов из различных партий могут существенно различаться по термоэлектрическим свойствам, поэтому термопары проходят, индивидуальную градуировку. Повышенная хрупкость спаев вольфрам-рениевых термопар требует осторожного обращения. Эти термопары устойчиво работают при температурах до 2100 К в течение длительного промежутка времени. Воль-фрам-рениевые термопары исследовались в реакторах при температурах до 2700 К. Удовлетворительные результаты были получены при кратковременном их использовании. Под влиянием облучения тепловыми нейтронами происходит перерождение рения и вольфрама в осмий; это изменяет градуировочную характеристику термопар.
Высокотемпературные измерения выполняют также с помощью неметаллических термопар, которые изготовляют на основе графита и тугоплавких соединений (карбидов, силицидов и др.). Разработанные термопары NbC—ZrC, NbC—С применяют до 3300 К в восстановительной и инертной среде.
Измерения при нестационарном температурном режиме газового потока встречаются в двигателях внутреннего сгорания, при пуске, остановке, переходных режимах элементов судовых энергетических установок. В измерительной практике для этих целей служат термопары и термометры сопротивления. Их изготовляют из проволоки минимальных диаметров (до 0,01 мм). Дальнейшее уменьшение ограничивается прочностью проволоки, которая противостоит усилию воздействия измеряемой среды. Поскольку при сварке рабочих концов термопары образуется утолщение, то они более инерционны, чем термометр сопротивления из проволоки того же диаметра. Кроме того, спай увеличивает аэродинамическое сопротивление. Их измерительные схемы более надежны и приспособлены для измерения быстропере-менных сопротивлений. В датчиках применяют вольфрамовую и платиновую проволоку.

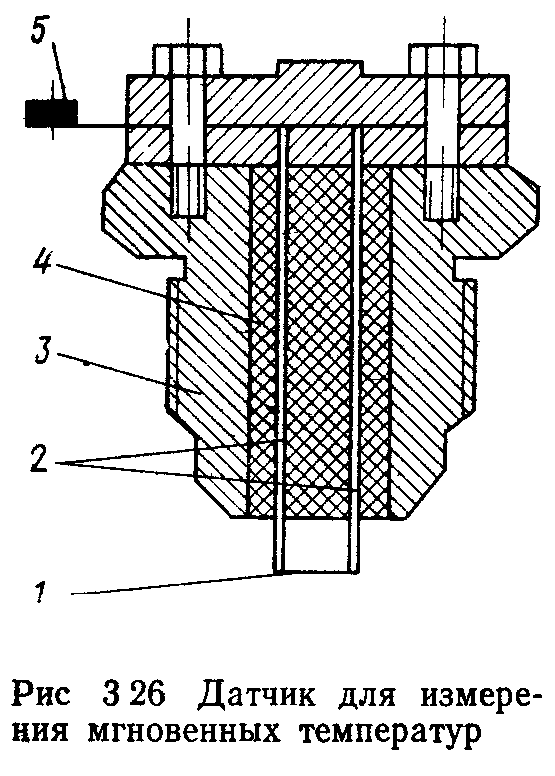

На рис. 3 26 показан датчик для измерения мгновенных температур, применяемый в двигателях внутреннего сгорания. Он состоит из корпуса 3, в который запрессована втулка 4 со стерженьками 2. В таком датчике можно устанавливать до трех чувствительных элементов 1 в виде проволочек диаметром 0,01 мм и длиной 3—6 мм, закрепленных на проволочных стерженьках диаметром 1 мм. Постоянная тепловой инерции такого чувствительного элемента достигает 6- 1Q-6 с; при скорости изменения температуры выше 2-10-6 К/с абсолютная погрешность от тепловой инерции не превышает 5 К. Такие датчики применяют для исследования температурных полей в камерах сгорания и в самих двигателях.
Измерение температуры двухфазной среды, состоящей из несущей газовой фазы и жидких или твердых частиц, имеет отличительные особенности. В ненасыщенных газожидкостных средах температура газовой среды отлична от температуры капелек вследствие их испарения. В горящих средах различие между температурами фаз еще более значительно.
При измерении температуры газовой фазы необходимо принимать меры, снижающие влияние частиц. Это влияние проявляется в теплообмене между частицами и чувствительным элементом. Наиболее простым и распространенным способом является разделение сред с помощью сепараторов, ловушек и др. Кроме того, применяют другие методы защиты чувствительного элемента от частиц. Например, просос газов через экранированную термопару; в них газ совершает несколько поворотов, прежде чем попадает к рабочим концам. По пути частицы отделяются и собираются в ловушке.
Измерение температуры горящих двухфазных потоков, например, распыленного топлива, чаще всего производят термометрами излучения, при этом используют скоростные кинокамеры.
