7. Неконтактные метода измерения температуры: оптические, радиационные и фотоэлектрические пирометры.
Пирометры служат для неконтактного измерения температуры. Оптические, фотоэлектрические и спектральные пирометры основаны на измерении интенсивности излучения тела в видимой области спектра. Они используются при температурах выше 600 °С. Радиационные пирометры основаны на измерении интенсивности полного излучения тела. С помощью их можно определять умеренные и даже отрицательные температуры поверхности твердых тел.
Радиационный пирометр состоит из объектива с линзой 1. ограничивающей диафрагмы 2, чувствительного элемента 3. окуляра 4 с светофильтром 5 и измерительного прибора И, рис.5.27. Окуляр служит для наводки пирометра на тело. Чувствительный элемент может выполняться из батареи термопар или плоского термопреобразователя сопротивления. Оптическая система пирометра концентрирует поток лучистой энергии на зачерненную поверхность чувствительного элемента. Температура его пропорциональна температуре поверхности тела. Радиационные пирометры имеют невысокую точность, но позволяют легко определить распределение температур поверхности тела, например, изоляционных ограждений холодильника.
8. Измерение температуры высокоскоростных газовых потоков.
Измерение температуры высокоскоростных потоков (М> >0,3) имеет важное значение для изучения процессов в газовых и паровых турбинах, компрессорах и др.
При обтекании чувствительного элемента (датчика) только часть кинетической энергии потока превращается в тепловую.
Конструкция датчиков должна обеспечивать постоянное значение коэффициента восстановления в исследуемом интервале параметров газового потока, иметь малые размеры для снижения возмущения среды и быть мало чувствительной к углам скоса потока. Желательно, чтобы значения коэффициента восстановления приближались к единице.

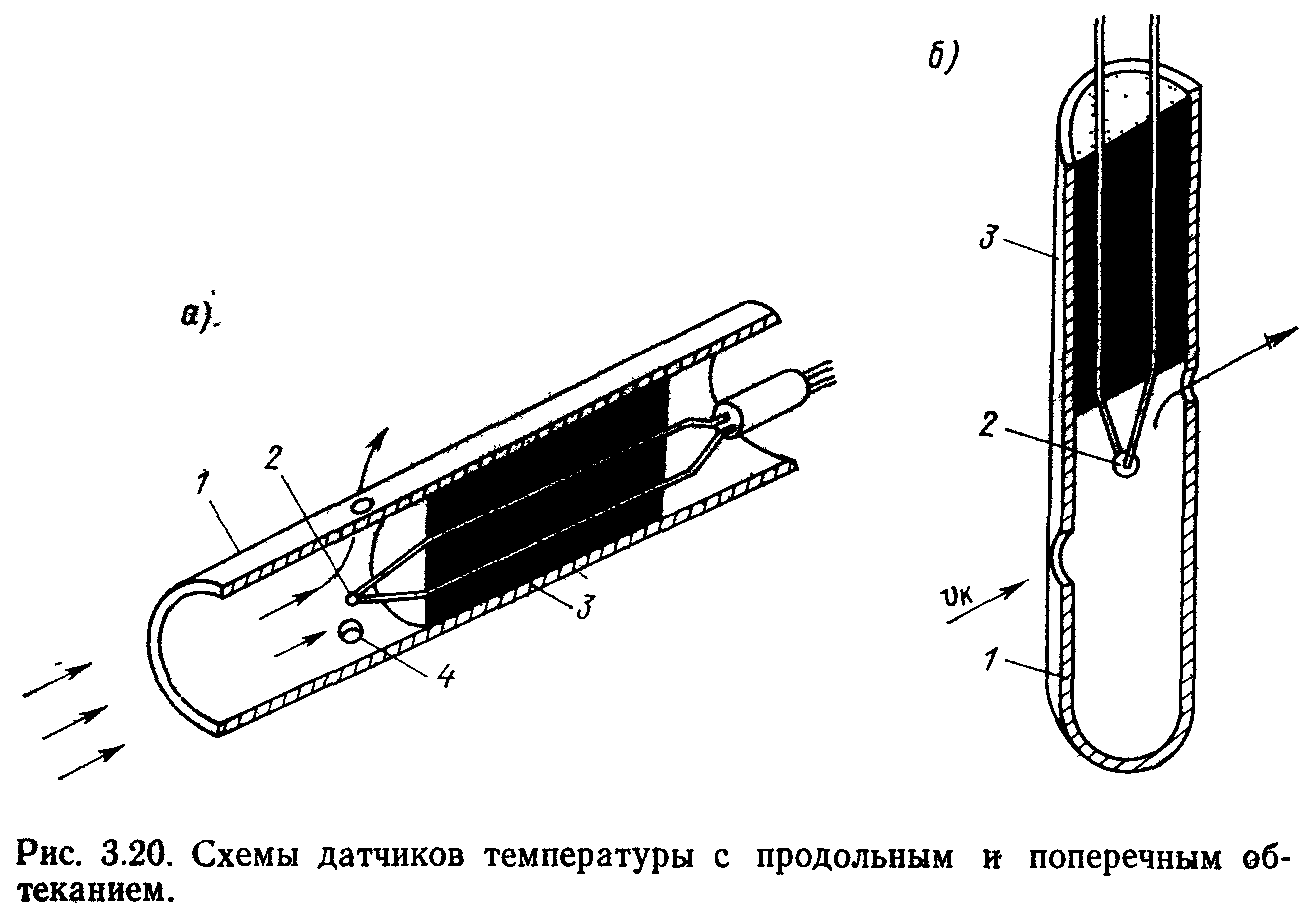

Отмечалось, что для снижения Погрешности за счет торможения необходимо стремиться к увеличению г и снижению скорости обтекания чувствительного элемента. Это достигается созданием камер торможения, внутри которых находится чувствительный элемент в виде термопары. В настоящее время выполнены обширные исследования датчиков различной конструкции. Лучшими оказались датчики с продольным (рис. 3.20, а) и поперечным обтеканием (рис. 3.20,6).
Датчик с продольным обтеканием выполнен по типу трубки полного давления. Камера торможения простирается внутри трубки 1 до торца изоляции 3 (рис. 3.20,а). Газ в камере тормозится до целесообразной скорости. Это снижает отток теплоты от спая 2 за счет теплопроводности по термоэлектродам, а также уменьшает инерционность чувствительного элемента.
Движение газа в камере торможения обеспечивается боковыми вентиляционными отверстиями 4. Коэффициент восстановления датчиков с оптимальными размерами превышает 0,99.
В датчике с поперечным обтеканием (рис. 3.20,6) камера торможения создана внутри трубки 1, она ограничена слоем изоляции 3. Входные отверстия камеры выполнены на лобовой части трубки, выходные — на кормовой. Внутри камеры находится рабочий спай 2 термопары. Такие датчики более удобны для применения в проточной части турбин, компрессоров и в других малогабаритных каналах.
Датчики с продольным и поперечным обтеканием мало чувствительны к углу скоса потока до 15°; в них глубина погружения термопары в камеру торможения равна 50 диаметрам термоэлектрода.
Поле температур удобно снимать с помощью гребенок, в которых установлено несколько датчиков. Координаты датчиков строго фиксированы относительно плоскости присоединительного фланца.
В каналах, температура стенок которых существенно отличается от температуры высокоскоростного потока, становятся заметными погрешности, обусловленные теплопроводностью и лучистым теплообменом. В датчиках с камерами торможения роль экрана выполняют их стенки. В общем случае коэффициент восстановления характеризует не только превращение кинетической энергии потока в тепловую, но также — интенсивность теплового взаимодействия чувствительного элемента с окружающей средой.
Тепловое взаимодействие с окружающей средой при Tf>TCT снижает коэффициент восстановления датчиков температуры. Измерения показали, что это снижение может достигать 2—4%. В высокотемпературных газовых турбинах с охлаждаемыми элементами (лопатками, дисками) становится обязательным учет этих погрешностей при измерении температуры торможения.
