Балтийская Государственная Академия Рыбопромыслового Флота
Судомеханический факультет
Кафедра ХТЭАС
Лабораторная работа №2
По предмету “Приборы и техника измерений, математическое моделирование холодильных, криогенных систем и СКВ”.
“Способы и средства контроля температуры”
Выполнил : Сёмин Д.Н.
Группа: Х-41
Проверил: Ейдеюс А. И.
Калининград 2006 г.
ЛАБОРАТОРНАЯ РАБОТА №2
Тема: Способы и средства контроля температуры.
Цель работы: Самостоятельно изучить по литературным источникам общие основы измерения температуры разных сред. Познакомиться с образцами датчиков-реле и регуляторов температуры, рассмотреть разновидности их и общие принципы построения.
Теоретическая часть:
1. Понятие о температуре и температурных шкалах.
Существует много способов измерения температуры. Обобщенно все приборы для измерения температуры называют термометрами. В системе единиц СИ принято измерять температуру в градусах Кельвина (T, К) и Цельсия (t, °С). В некоторых странах используются градусы Фаренгейта (t, °F) и Ренкина (t, R). Для перехода от одной шкалы температур к другой можно пользоваться соотношением:
2. Жидкостные стеклянные термометры; пределы применения разных жидкостей.
Жидкостные стеклянные термометры используются для местного контроля температур. Они основаны на тепловом расширении жидкостей. Приведем пределы применения разных жидкостей: ртуть (-35... 750 °С); толуол (-90...200 °С); этиловый спирт (-80...70 °С); керосин (-60... 300 °С); петролейный эфир (-120...20 °С): пентан (-200...20 °С). Диапазон измерений и цена делений шкалы конкретного термометра зависят от вида жидкости, объема ее в стеклянном резервуаре, длины и диаметра капилляра.
3. Манометрические термосистемы; их характеристики при жидкостном, паровом, паро-жидкостном и адсорбционном наполнении.

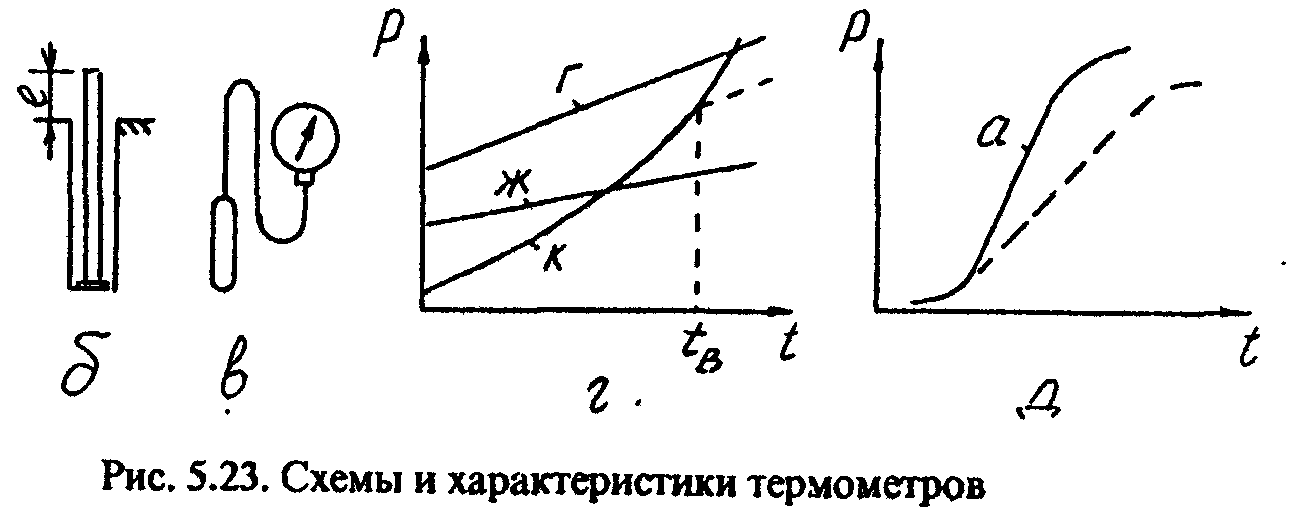

Манометрический термометр состоит из тонкостенного термобаллона, капиллярной трубки и манометра деформационного типа, рис.5.23 в. По виду наполнителя манометрические термосистемы делят на жидкостные (ж), газовые (г), конденсационные (к) и адсорбционные (а). Примерный вид характеристик их показан на рис.5.23 г, д.
Газовая термосистема обычно заполняется азотом с начальным давленном 1,5…5 МПа. Этим исключаем влияние изменений атмосферного давления на показания прибора. Газовые термометры можно применять при температурах от -150 до 600 "С. Соединительный капилляр влияет на результаты измерений. Чем он длиннее, тем больше должен быть объем термобаллона. Недостатки газовых термометров обусловлены большим объемом тсрмобаллона и большой инерционностью термо-системы.
Жидкостная термосистсма применяется при температурах от -150 до 300 °С. Из-за несжимаемости жидкости объем термобаллонн должен быть согласован с диапазоном измерений и деформацией упругого элемента. Начальное давление жидкости составляет 1,5...2 МПа, чтобы исключить вскипание ее при наиболее высокой температуре.
Конденсационная (парожидкостная) термосистема на 2/3 объема заполняется жидкостью. В ней поддерживается термодинамическое равновесие одновременно протекающих процессов испарения и конденсации. Диапазон измерений зависит от вида конденсата: хладон R22 (-25...80 °С); пропилен (-50...60°С); хлористый метил (0...120°С); ацетон (100..,200°С); этилен-бензол (160...300°С). Зависимость давления насыщенных паров от температуры во всех случаях нелинейная (кривая к на рис.5.23 г).
Ограниченное заполнение термосистемы позволяет избежать слишком высоких давлений в ней при температурах, превышающих верхний предел измерений tВ. При температуре tВ. вся жидкость испаряется. Поэтому дальнейшее повышение температуры сопровождается изменением давления не по сплошной кривой к, а по пунктирной прямой, как для газов, рис.5.23 г. Такое заполнение удобно для хранения низкотемпературных приборов при t > tВ. Оно позволяет использовать тонкостенные термобаллоны и капилляры. Заметим, что для нормальной работы конденсационной термосистемы температура упругого элемента должна быть выше температуры термобаллона, чтобы исключить конденсацию в манометре.
Адсорбционная термосистема содержит в термобаллоне активированный уголь (адсорбент). Остальной объем ее заполняется адсорбатом, т.е. хорошо поглощаемым газом (обычно углекислым газом СО2)Способность активированного угля поглощать газы зависит от температуры. В рабочем диапазоне температур эта зависимость практически линейная, рис.5.23 д. Наклон се зависит от соотношения объемов адсорбента и ад-сорбата. Чувствительность термосистемы тем выше, чем больше относительный объем адсорбента, а следовательно, термобаллона. Изменением начального давления газа можно сдвигать характеристику термосистемы вправо и влево. Изменение температуры за пределами рабочего данного слабо влияет на давление и адсорбционной термосистеме. Инерционность ее сравнительно большая.
Технология изготовления всех манометрических термосистем достаточно сложна. Для надежной работы их нужно исключить механические воздействия на термобалон, капиллярную трубку и упругий элемент. Приборы с нарушенной герметичностью термосистемы обычно не ремонтируются.
