Балтийская Государственная Академия рыбопромыслового флота
Судомеханический факультет
Кафедра ХТЭАС
Лабораторная работа №1
По предмету «Приборы и техника измерений, математическое моделирование холодильных, криогенных систем и скв».
“Приборы контроля и регулирования давления и разности давлений.”
Выполнил курсант: Щербаков Е. В.
Группа: УХ-31
Проверил преподаватель Ейдеюс А. И.
Калининград 2004
Лабораторная работа № 1
Тема: Приборы контроля и регулирования давления и разности давлений.
Цель работы: Изучить приборы контроля и регулирования давления и разности давлений.
Теоретическая часть:
1. Единицы давления, соотношение между ними.
Основной единицей давления является паскаль (Па): 1 Па = I Н/м2.
Находят применение и другие единицы:
1 кг*с/см2 = 98066,5 Па;
1 бар = 105 Па; 1 мм рт.ст. = 133,32 Па;
1 мм вод.ст. = 9,81 Па.
В английских мерах используется фунт силы на квадратный дюйм (psi):
I psi=6894,438 Па. Приближенно 1 бар = 14,5 psi
2. Жидкостные приборы с видимым уровнем.

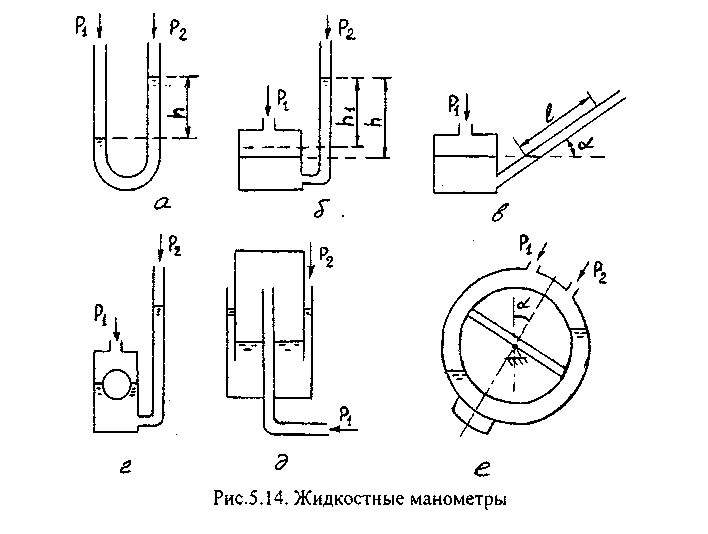

Жидкостные манометры бывают U-образные и чашечные, рис.1 а, б. С помощью их измеряют давление, разряжение или разность давлений. Показания обычно снимают в миллиметрах столба h рабочей жидкости (ртути, воды, спирта и т.п.). Для пересчета в паскали используют формулу:
P,-P2 = h*p*g
где h - высота столба жидкости, м; р - плотность жидкости, кг/м3; g - ускорение свободного падения, м/с2.
В чашечных (однотрубных) манометрах цилиндрический сосуд обычно непрозрачный. Чтобы от видимого изменения уровня в трубке h1 перейти к фактической разности уровней h, нужно учесть площади сечения трубки f1 и чашки F2: h = h1 (l+F1/F2).
Чашечные микроманометры с наклонной трубкой обладают большей чувствительностью. В них наблюдают за длиной столба жидкости /, рис.1 в.
Чтобы избежать непрерывного наблюдения за уровнем жидкости, разработаны поплавковые, колокольные и кольцевые манометры,
рис.1 г, д, е. Линейные перемещения поплавка или колокола и угловое перемещение кольца с жидкостью напрямую или через систему рычагов влияют на положение стрелки указателя разности давлений Р1 –Р2. Эти же перемещения нетрудно преобразовать в электрический сигнал.
3. Приборы изменения давления с упругим чувствительным элементом.
Деформационные преобразователи давления содержат упругий чувствительный элемент в виде мембраны, сильфона или трубчатой пружины. Пропорциональная измеряемому давлению деформация упругого элемента передается к указателю или преобразуется в электрический сигнал.
Мембраны делятся на металлические и неметаллические. Первые из них могут быть плоскими и гофрированными. Прогиб гофрированной мембраны при прочих равных условиях получается больше. Соединение двух гофрированных мембран образует мембранную коробку, рис.2 а. Из нескольких мембранных коробок получается мембранный блок, рис.2 б. Увеличение эффективной площади мембраны сопровождается повышением не только чувствительности, но и инерционности. Поэтому при измерениях переменных давлений используют плоские мембраны совместно с тензорезисторными, емкостными, пьезоэлектрическими, индуктивными и др. преобразователями деформации. Гофрированные мембраны и мембранные коробки часто работают в комплекте с индуктивным или реостатным преобразователем.
Неметаллические мембраны имеют жесткий центр и кольцевую часть с одним гофром, рис.2 в. Ввиду малой жесткости такой мембраны ее нередко снабжают цилиндрической пружиной.
Мембраны и мембранные коробки легко приспособить для измерения разности давлений. Если внутри мембранной коробки или блока создать глубокий вакуум, то получается барометр - анероид для измерения атмосферного давления.

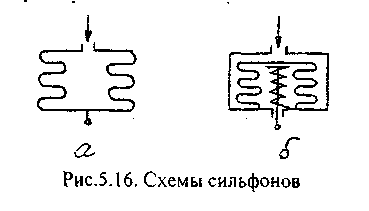

Сильфон представляет собой тонкостенную гофрированную металлическую трубку с закрытым торцем, рис.3 а. Часто измеряемая среда находится не внутри, а снаружи сильфона, рис.3 б. Чтобы расширить диапазон измерений, сильфон снабжают цилиндрической пружиной. Перемещение дна сильфона, пропорциональное измеряемому давлению, нетрудно преобразовать в электрический сигнал. Сильфоны и мембраны часто п рименяются в регуляторахи сигнализаторах давления.
Трубчатая пружина представляет собой упругую металлическую трубку некруглого сечения (эллиптического или плоскоовального), один конец которой закрыт, а другой - соединен с неподвижным штуцером. Чаще всего применяется одно.витковая пружина Бурдона, рис.4 а. При увеличении давления трубка старается выпрямиться. Соединяя свободный конец трубки посредством тяги и зубчатой передачи со стрелкой, получают обыкновенный манометр. Ввиду широкого распространения таких приборов пружину Бурдона нередко называют манометрической трубкой.
Электроконтактный манометр дополнительно имеет три контакта, рис.4 б. Один из них крепится на стрелке манометра, а два других - на подвижных пластинах, положение которых устанавливается обслуживающим персоналом. Контакты включаются в электрическую цепь. При замыкании любого из них подается сигнал о достижении установленного давления.
Реостатный манометр отличается тем, что закрепленный на стрелке контакт является движком реостата, рис.5 в. Сопротивление рабочего участка реостата определяется положением стрелки. В некоторых манометрах свободный конец трубчатой пружины соединяется с сердечником, влияющим на индуктивность или взаимоиндуктивность катушки.
Многовитковая (геликоидальная) трубчатая пружина, в отличие от одновитковой, обеспечивает большее перемещение свободного конца при гаком же изменении давления. Применяется она значительно реже.
Дифференциальные манометры на основе трубчатых пружин изготовить трудно. Иногда для измерения разности давлений применяется манометр с двумя трубками и двумя стрелками. С одной из них соединяется подвижная шкала. Это позволяет по положению стрелок сразу определить разность давлений.
