18. Способы получения заготовок методом литья.
Литье – это технологический процесс получения фасонных деталей или заготовок путем заливки расплавленного Ме в литейную форму. После затвердевания Ме в форме получается литая деталь или заготовка называемая отливкой. Отливка подвергается дальнейшей механической обработке.
Разовые формы : 1) в песчано-глинистые формы с ручной и машинной формовкой (сталь, чугун, цв. Металлы и сплавы) . 2) оболочковые формы (песчано-глинистые): а) песчано-смоляные. б)химически твердеющие. в) жидко стекольные (нормальная сталь, латунью алюминий, кобальт, хром. 3) литье а) по выплавляемым моделям б) в замораживаемые модели в) по растворяемым моделям г) по газифицированным моделям (высоколегированные стали и сплавы, за исключением щелочных металлов, титана, жаропрочных сталей.
Многократные формы: 4) литье в неметаллические формы а) гипсовая б)песчано-цементная в) кирпичные г) глинистые д)графитовые е)каменные (все литейные материалы)
5) литье в кокиль (чугун, сталь, цветные сплавы, сталь аустенитного и ферритного класса)
6) литье под давлением (сталь, марганец, алюминий, цинк, олово, свинцово-медные сплавы).
7) центробежное а) машины с горизонтальной осью б) с вертикальной осью в) наклонной осью г)с вертикальной несимметричной осью (чугун, сталь, бронза)
8) литье выжиманием (марганец, алюминиевые сплавы)
9) вакуумное всасывание (медные сплавы)
10) литье под низким давлением ( чугун, алюминиевые сплавы)
непрерывное литье (сталь, чугун, цветные сплавы)
Определение величины припусков и размеров заготовок: допуск направлен в тело детали: для размеров элементов отливки, расположенных в одной части формы и не подвергающихся механической обработке, для остальных размеров – симметричный допуск. Ряды припусков устанавливаются в зависимости от сложности отливки и характера производства, а именно – меньшее значение припусков, т.е. первого ряда выбираются для простых отливок и для условий массового автоматического производства. Наибольший припуск – для сложных отливок, для индивидуального и мелкосерийного производства. Увеличение припуска дает увеличение лишнего металла детали, увеличение трудоемкости с увеличенными габаритами детали и уменьшение класса точности.
Точность отливки : 8-5-4-7-См0,8 ГОСТ 26645-85
8-класс размерной точности; 5-степень коробления отливки; 4-степень точности поверхностей отливки; 7-класс точности массы отливки; См 0,8 – допуск смещения.
Указание 1, 4 позиций обязательно.
В литейном производстве широко применяют специальные способы литья: в металлические формы (кокиле), центробежное литье, литье под давлением, литье по выплавляемым моделям и другие. Такими способами можно получить отливки высокой точности, с минимальными допусками по размерам, с высокой чистотой поверхности. Это сокращает или совсем исключает механическую обработку металла, что особенно важно при использование дорогостоящих и дефицитных сплавов, снижает трудоемкость и стоимость детали. Наряду с этим, каждый специальный способ литья имеет свои особенности, ограничивающие область его применения. Например, литье по выплавляемым моделям применимо лишь для относительно небольших изделий; центробежное литье - для получения труб и других изделий, имеющих форму тел вращения.
№ |
Способ изготовления отливок |
Масса отливки, |
Материал |
Примечание |
||||||||
|
mах, т |
|
|
|||||||||
1 |
2 |
3 |
4 |
5 |
||||||||
Разовые формы |
||||||||||||
|
Литьё в песчано- |
|
|
|
||||||||
1 |
глинистые формы с ручной формовкой: |
|
|
|
||||||||
1а |
В почве (с верхом) |
200 |
|
|
||||||||
|
По шаблону |
100 |
|
|
||||||||
|
В крупных опоках |
100 |
|
|
||||||||
|
В съёмных опоках со стержнями |
35
|
Сталь, СЧ, КЧ, ВЧ, цветные металлы и сплавы |
|
||||||||
В почве (с верхней опокой с облицовочным слоем |
|
|||||||||||
|
из быстротвердеющей |
25 |
|
|
||||||||
|
смеси) |
|
|
|
||||||||
|
В стержнях |
2 |
|
|
||||||||
|
В почве (открытая) |
0,15 |
|
|
||||||||
|
В мелких и средних опоках |
0,10 |
|
|
||||||||
|
|
|
|
|
||||||||
1б |
Литьё в песчано-глинистые формы с машинной формовкой |
2 |
Сталь, СЧ, КЧ, ВЧ, цветные металлы и сплавы |
Повышенная точность |
||||||||
2 |
Литьё в оболочковые формы: |
0,15 |
Ответственные |
|||||||||
2а |
песчано-смоляные |
|||||||||||
2б |
химически твердеющие тонкостенные (0-20 мм) |
0,2 |
||||||||||
2в |
химически твердеющие толстостенные (50-150 мм) |
40 |
||||||||||
2г |
Жидкостекольные оболочковые |
0,10 |
Углеродистые и коррозионно-стойкие стали, кобальт, хромистые и алюминиевые сплавы. |
Точные отливки с высокой частотой. |
||||||||
3 |
Литьё по моделям: |
0,15 |
Высоколегированные стали и сплавы (за исключением щелочных металлов) |
5 до 0,3 мм |
||||||||
За |
По выплавляемым моделям |
|||||||||||
3б |
По растворимым моделям |
0,15 |
Титан, жаро-прочн. стали |
|||||||||
Зв |
По замораживаемым моделям |
0,14 |
||||||||||
5 до 0,3 мм Øотв, до 1 мм |
||||||||||||
Зг |
По газифицируемым моделям |
0,15 |
Любые сплавы |
|
||||||||
Многократные формы |
||||||||||||
4 |
Литьё в формы: |
|||||||||||
Гипсовые |
0,10 |
Сталь, чугун, цветные сплавы |
|
|||||||||
Песчано-цементные |
70 |
|||||||||||
Кирпичные |
200 |
|||||||||||
Шамотно-кварцевые |
100 |
|||||||||||
Глинистые |
50 |
|||||||||||
Графитовые |
0,014 |
|||||||||||
Каменные |
0,030 |
|||||||||||
Металло-керамические и керамические |
0,025 |
|||||||||||
Литьё в кокиль |
7 |
Чугун |
|
|||||||||
4 |
Сталь |
|||||||||||
0,5 |
Цв. сплавы |
|||||||||||
В т.ч. в облицовочный кокиль |
0,25 |
Сталь аустенитн. и ферритного классов |
||||||||||
Литьё под высоким давлением до 300 МПа с холодной камерой прессования |
0,10 |
Mg, Al, Zn, Pb, Sn-сплавы и сталь |
|
|||||||||
До 30 МПа с горячей камерой прессования |
0,08 |
|||||||||||
В т.ч. с применением вакуума |
0,05 |
Си-сплавы |
||||||||||
7 |
Центробежное литьё: |
|||||||||||
7а |
Горизонтальная ось |
0,6 (до 450) |
Чугун, сталь и бронза |
L÷D>1 |
||||||||
7б |
Вертикальная ось |
0,05 |
1÷D<1 |
|||||||||
7в |
Наклонная ось (α = 3-6°) |
1,0 |
||||||||||
7г |
Вертикальное несимметричное |
0,01 |
Не тела вращения |
|||||||||
8 |
Штамповка жидких сплавов |
0,3 |
Цветные сплавы |
Плотные отливки |
||||||||
В т. ч. с кристаллизацией под поршневым давлением |
0,01 |
Чугун и цветные металлы |
В т. ч. из нелитейных материалов (А1;биметаллы) |
|||||||||
9 |
Литьё выжиманием |
Панели до 1000x2500 мм2 δ = 2,5..5 мм |
Mg и Al-сплавы |
|
||||||||
10 |
Вакуумное всасывание |
0,01 |
Сu-сплавы |
|
||||||||
11 |
Последовательно направленная кристализация (намораживанием) |
0,012 |
Цв. сплавы |
L до 3000мм, δ до 3 мм |
||||||||
12 |
Литьё под низким давлением (до 0,1 МПа) |
0,03 |
Чугун и А1-сплавы |
δ до 2 мм, h до500..600мм |
||||||||
13 |
Непрерывное литьё |
- |
Сталь,чугунцв. металлы и сплавы |
Ø до 1000мм, b*h до 500*20 мм2 |
||||||||
В т.ч. между двумя бесконечными лентами |
- |
А1, А1-сплавы |
Полосы b*h до 1600*50 мм2 |
|||||||||
Бесслитковая прокатка |
- |
Аl, А1-сплавы, Zn,Pb |
δ до 12 мм, b до 1600 мм |
Литьё в песчано-глинистые формы
В литейном производстве наиболее распространено получение литых деталей в разовых формах, изготовленных из песчано-глинистых и др. смесей. Разовая форма пригодна только для одной отливки. При выбивке готовой детали форму разрушают.
На рис. 1 приведена литейная форма. Форма состоит из двух полуформ, полученных набивкой (уплотнением) формовочной смеси в металлические рамки – опоки. Для изготовления верхней и нижней полуформ используют разъёмную модель. Отверстие в отливке получают с помощью стержня, отдельно изготовленного из стержневой смеси. При сборке формы стержень устанавливают в углубления, образованные в форме знаками модели.
Металл заливают через литниковую систему. Воздух и выделяющиеся газы удаляются через выпор. Готовую отливку извлекают из формы, отрезают литники, очищают поверхность от остатков формовочных материалов и направляют на мех. обработку.

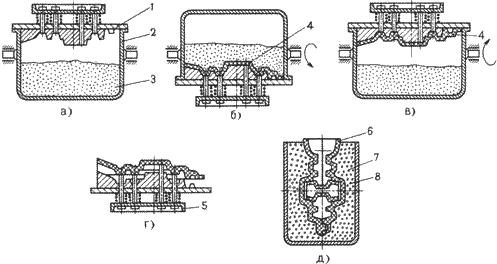

Плиту 1, опрокидывающийся бункер 2, формовочная смесь 3, песчано-смоляная оболочка 4, выталкиватели 5, Форма с вертикальной плоскостью разъема 6, контейнеры 7, чугунная дробь 8.
Литьё по выплавляемым моделям
Сущность способа литья по выплавляемым моделям состоит в том, что вместо дерева или металла модель изготавливается из такого материала, который без разрушения формы можно выплавить или растворить и получить неразъёмную форму, что обеспечивает высокую точность отливок. Чаще всего материалом модели является легко выплавляемая воскообразная масса. Процесс литья по выплавляемым моделям применяют для получения отливок сложной конфигурации с толщиной стенки до 0,5 мм преимущественно из стали и жаропрочных сплавов, трудно обрабатываемых механическим способом. Преимущества этого способа: возможность изготовления деталей из сплавов, не поддающихся механической обработке; получение отливок с точностью размеров до 4-ого класса и шероховатостью до 6-ого класса чистоты, что в ряде случаев устраняет механическую обработку; возможность получения узлов машин, которые при обычных способах литья пришлось бы собирать из отдельных деталей.

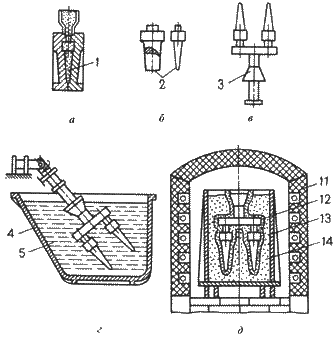

пресс-формах 1, модель 2, модельные блоки 3, емкость 4, специальную жидкую огнеупорную смесь 5,
Литьё в кокиль
Кокиль – металлическая форма, которая заполняется расплавом под действием гравитационных сил. В отличие от разовой песчаной формы кокиль может быть использован многократно. Т.о., сущность литья в кокили состоит в применении металлических материалов для изготовления многократно используемых литейных форм, металлические части которых составляют их основу и формируют конфигурацию и свойства отливки.
Кокиль обычно состоит из двух полуформ, плиты, вставок. Полуформы взаимно центрируются штырями, и перед заливкой их соединяют рамками. Размеры рабочей полости кокиля больше размеров отливки на величину усадки сплава. Полости и отверстия в отливке могут быть выполнены металлическим или песчаными стержнями, извлекаемыми из отливки после её затвердевания и охлаждения до заданной температуры. Расплав заливают в кокиль через литниковую систему, выполненную в его стенках, а питание массивных узлов отливки осуществляется из прибылей (питающих выпоров). При заполнении кокиля расплавом воздух и газы удаляются из его рабочей полости через вентиляционные выпоры, пробки, каналы, образующие вентиляционную систему кокиля. Основные элементы кокиля: полуформы, плиты, вставки, стержни и т.д. – обычно изготавливают из чугуна или стали. Выше рассмотрен кокиль простой конструкции, но на практике используют кокили различных, в том числе весьма сложных конструкций.
Основные операции технологического процесса. Перед заливкой расплава новый кокиль подготавливают к работе: поверхность рабочей полости и разъём тщательно очищают от следов загрязнений, ржавчины, масла; проверяют лёгкость перемещения подвижных частей, точность их центрирования, надёжность крепления. Затем на поверхность рабочей полости и металлических частей наносят слой огнеупорного покрытия облицовки и краски. Слой огнеупорного покрытия предохраняет рабочую поверхность формы от резкого повышения её температуры при заливке, расплавлении и схватывании с металлом отливки.
После нанесения огнеупорного покрытия кокиль нагревают до рабочей температуры, зависящей в основном от состава заливаемого сплава, толщины стенки отливки, её размеров, требуемых свойств. Затем в кокиль устанавливают песчаные и керамические стержни. Если таковые необходимы для получения отливки; половины кокиля соединяют и скрепляют специальными зажимами, а при установке кокиля на кокильной машине с помощью её механизма запирания, после чего заливают расплав в кокиль. После охлаждения отливки до заданной температуры кокиль раскрывают, извлекают металлический стержень и удаляют отливку из кокиля. Из отливки выбивают песчаный стержень, обрезают литники, прибыли, выпоры, контролируют качество отливки. Затем цикл повторяется.

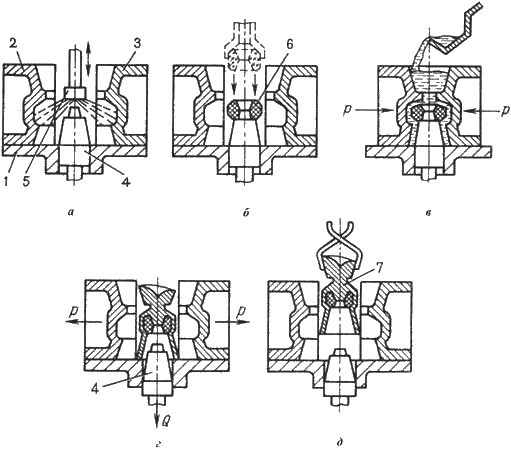

Поддон 1, две симметричные полуформы 2 и 3, металлический стержень 4, пульверизатор 5, песчаный стержень 6, отливка 7.
Литьё под регулируемым давлением
К литью под регулируемым давлением относят способы литья, сущность которых заключается в том, что заполнение полости формы расплавом и затвердевание отливки происходит под действием избыточного давления воздуха или газа.
Литьё под регулируемым давлением создаёт широкие возможности для управления заполнением формы расплавом. Если внутрь герметичной камеры а подавать сжатый воздух или газ под давлением Ризб>Ратм, то за счёт разницы давлений расплав поднимается по металлопроводу и заполняет форму до уровня,. Соответствующего Н=(Ризб - Ратм)/ρ. Такой способ заполнения называют литьём под низким давлением. Термин «низкое давление» используют потому, что подъём расплава и заполнения формы требуемое избыточное давление менее 0,1 МПа.
