Переработка чугуна в сталь.
В настоящее время применяется два главных способа переработки чугуна в сталь. Оба они основаны на окислении содержащихся в чугуне примесей.
Бессемеровский способ заключается в продувании сквозь расплавленный чугун сильной струи воздуха. Бессемерование производится в огромных стальных грушевидных сосудах, так называемых конверторах, выложенных внутри кирпичом из керамзита и вмещают до 40-50 т чугуна. Конвертор может вращаться на горизонтальных цапфах при помощи зубчатого колеса. Ко дну конвектора, в котором находится много мелких отверстий, приделана воздушная камера для нагнетания воздуха. Конвектор наполняют расплавленным чугуном, а в воздушную камеру нагнетают воздух. Проходя через отверстия в дне конвертора, воздух пронизывает всю массу чугуна и окисляет примеси. Прежде всего, выгорает, переходя в шлак, кремний и марганец, затем уже углерод. Весь процесс бессемерования продолжается 19-20 мин, после чего конвектор можно опорожнить, повернув его отверстием вниз. Бессемеровским способом получают сталь, содержащую менее 0,3% углерода. Если желают получить сталь с большим содержанием углерода, то или заканчивают продувание воздуха раньше, пока еще не весь углерод выгорел, или прибавляют в конвектор к полученной стали некоторое количество богатого углеродом чугуна и еще некоторое время продувают воздух для перемешивания.
Получение стали.
Сталь-сплав железа с углеродом, при содержании углерода до 1,5%. Сущность конверторного способа получения стали заключается в том, что через жидкий чугун, залитый в конвертор (сосуд грушевидной формы), снизу вдувается воздух, благодаря чему выгорают углерод и другие примеси чугуна. Готовый металл выливают в ковш и разливают в специальные формы, называемые изложницами.
Конверторный способ получения стали обладает рядом преимуществ: высокой производительностью (длительность плавки 30— 40 мин), компактностью и простотой устройства, отсутствием потребности в топливе для процесса. Поэтому стоимость конверторной стали невысока. Однако конверторная сталь не применяется для ответственных конструкций из-за повышенного содержания в ней азота, окислов железа и фосфора, ухудшающих ее качество. Если вместо воздуха при продувке жидкого чугуна используется кислород, то получают сталь по качеству не ниже мартеновской. Конверторная сталь применяется для изготовления проволоки, мелких строительных профилей, сварных'труб, болтов, мягкой кровельной и листовой стали.

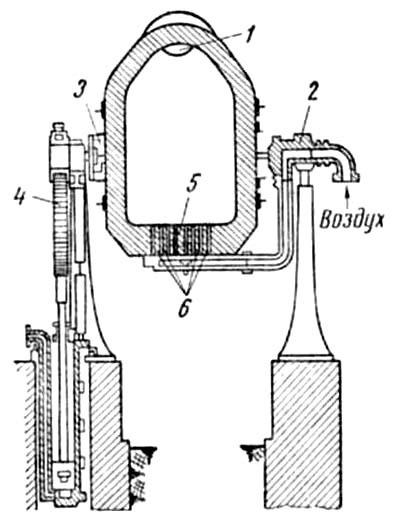

Конвертор представляет собой сосуд грушевидной формы. Верхнюю часть называют козырьком или шлемом. Она имеет горловину, через которую жидкий чугун и сливают сталь и шлак. Средняя часть имеет цилиндрическую форму. В нижней части есть приставное днище, которое по мере износа заменяют новым. К днищу присоединена воздушная коробка, в которую поступает сжатый воздух. Емкость современных конвекторов равна 60 – 100 т. и более, а давление воздушного дутья 0,3-1,35 Мн/м. Количество воздуха необходимого для переработки 1 т чугуна, составляет 350 кубометров. Перед заливкой чугуна конвектор поворачивают до горизонтального положения, при котором отверстия фурм оказываются выше уровня залитого чугуна. Затем его медленно возвращают в вертикальное положение и одновременно подают дутье, не позволяющее металлу проникать через отверстия фурм в воздушную коробку. В процессе продувки воздухом жидкого чугуна выгорают кремний, марганец, углерод и частично
Рисунок 2
железо. При достижении необходимой концентрации углерода конвектор возвращают в горизонтальное положение и прекращают подачу воздуха. Готовый металл раскисляют и выливают в ковш.
В зависимости от химического состава стали делятся на углеродистые и легированные.
В состав углеродистой стали кроме углерода входит небольшое количество постоянных примесей, попадающих в нее при выплавке. Главным элементом, определяющим свойства углеродистой стали, является углерод. Он повышает твердость, упругость, прочность, уменьшает пластичность и сопротивление ударным нагрузкам.
Кремний и марганец в небольшом количестве особого влияния на свойства стали не оказывают. Сера и фосфор считаются вредными примесями. Сера вызывает красноломкость, хрупкость при высоких температурах, уменьшает коррозионную стойкость. Фосфор увеличивает хрупкость и хладноломкость стали, т. е. хрупкость при обычных температурах. Однако в определенных дозах они необходимы для получения специальных свойств стали.
Легирующие элементы оказывают разностороннее влияние на свойства стали, например, хром повышает твердость и коррозионную стойкость; вольфрам увеличивает твердость и красностойкость; молибден увеличивает красностойкость, прочность и сопротивление окислению при высоких температурах; марганец при содержании свыше 1 % увеличивает твердость, износостойкость, стойкость против ударных нагрузок.
По
назначению легированная сталь делится
на три группы: конструкционную,
инструментальную и сталь с особыми
физическими и химическими свойствами.
Широкое применение в металлообработке имеет один из видов инструментальной легированной стали — быстрорежущая сталь. Главные достоинства этой стали — твердость и красностойкость (она не теряет твердости до 600°С). Легирующими элементами в ней служат вольфрам (в количестве не менее 6%), хром (не менее 4%), а также кобальт, ванадий, молибден. Содержание углерода 0,7—1,1%.
К сталям с особыми физическими свойствами относятся: магнитная и немагнитная стали, сталь, обладающая высоким электрическим сопротивлением, и сталь с особыми тепловыми свойствами.
Особые физические и химические свойства сталей достигаются главным образом благодаря введению в них различных легирующих элементов. Например, стойкость против коррозии обеспечивается введением в нержавеющую сталь не менее 12% хрома.
