- •Состав устройства приема и обработки сигналов. Назначение составных частей и их особенности.
- •Структура уПиОс. Какие ограничения могут быть при разработке уПиОс?
- •Основные функции уПиОс: чем они обусловлены и как они обеспечиваются?
- •Электрические и конструктивно-эксплуатационные характеристики уПиОс. Чем обусловлено деление диапазона частот?
- •Что такое чувствительность уПиОс? Какие условия необходимо выполнить при измерении чувствительности?
- •Что такое избирательность? Какие они бывают? в каких точках диапазона частот измеряется избирательность?
- •Что такое динамический диапазон, полоса пропускания? Как они обеспечиваются в современных уПиОс?
- •Виды искажений в уПиОс. Чем они обусловлены и каким образом обеспечиваются требования к ним?
- •По каким параметрам классифицируются уПиОс? Раскрыть требования к уПиОс разного назначения?
- •Виды структурных схем уПиОс, в т.Ч. Схемы уп с двойным и тройным преобразователем частот?
- •Шумы рпру. Основные источники шумов, место и причины их возникновения.
- •Шумы транзисторов, их причины. Что такое шумящий транзистор?
- •Эквивалентные схемы. Их преимущества и недостатки. Y-к параметры.
- •Что такое коэффициент шума? Связь коэф. Шума с чувствительностью.
- •Что такое вц уПиОс? Их назначение и как они реализуются в различных диапазонах частот?
- •Разновидности вц. В чем их различие?
- •С помощью каких вц реализуется максимальная чувствительность и максимальная избирательность? Есть ли в них различия и какие?
- •Графики коэф. Передачи по поддиапазону для основных типов вц?
- •Чем обусловлено наличие 3х режимов работы вц? Их отличия, диапазон принимаемых частот, преимущества и недостатки. Как они реализуются?
- •Вц дециметровых и сантиметровых диапазона частот. Их особенности, элементы перестройки.
- •Элементы перестройки вц разных диапазонов частот, их особенности и возможности.
- •Разбивка рабочего диапазона частот уПиОс на поддиапазоны. С чем она связана? Способы разбивки. Как осуществляется разбивка рабочего диапазона частот в свч диапазоне (например в рлс)
- •Что и как влияет на настройку вс? Какими мерами уменьшают это влияние (если оно есть)?
- •От чего зависит полоса пропускания вц? Что такое избирательность вц? Какую избирательность обеспечивает вц?
- •Урч. Их назначение, классификация, различия.
- •Какие особенности учитываются при разработке урч? Как выбирается активный элемент урч?
- •Чем отличается урч от упч? Нарисуйте простейший каскад урч.
- •Разновидности транзисторных урч. 3 схемы с различными способами включения контуров урч. Их преимущества и недостатки. Режимы работы урч.
- •Каскодные схемы урч. Их преимущества и недостатки? Каскодная схема широкополосного урч.
Состав устройства приема и обработки сигналов. Назначение составных частей и их особенности.
Радиоприемное устройство(РПРУ) – совокупность взаимосвязанных элементов и блоков, выполняющих улавливание радиосигналов, их преобразование, усиление и в выделение полезной информации. В соответствии с этим структурная схема РПРУ может быть представлена в виде 3-х основных частей (рис).
1 – антенна, улавливающая и преобразующая радиосигнал (энергию электромагнитного поля) в электрический сигнал (напряжение на входе радиоприемника);
2 – радиоприемник, в общем виде выполняющий функции усилителя;
- усилитель (многоступенчатый по частоте, т.е. может усиливать на одной частоте, др. часть на второй частоте и т.д.) Главный тракт приема.
3 – оконечный прибор, извлекающий из принятого и усиленного сигнала полезную информацию (в зависимости от назначения РПРУ им может быть самописец, громкоговоритель и другие регистрирующие приборы и устройства).
Полезная информация в радио и проводной связи, телевидении и радиолокации определяется законом модуляции принятого сигнала.
Сообщения (сигналы) могут представлять собой:
непрерывные колебания с АМ, ЧМ или ФМ;
колебания, скачкообразно изменяемые по амплитуде (АТ), частоте (ЧТ) или разности фаз (ФРТ);
колебания с изменяемой амплитудой, частотой или фазой, которые обусловлены видеоимпульсами с амплитудной (АИМ), широтной (ШИМ), временной (ВИМ) или другими видами модуляции [1.2].

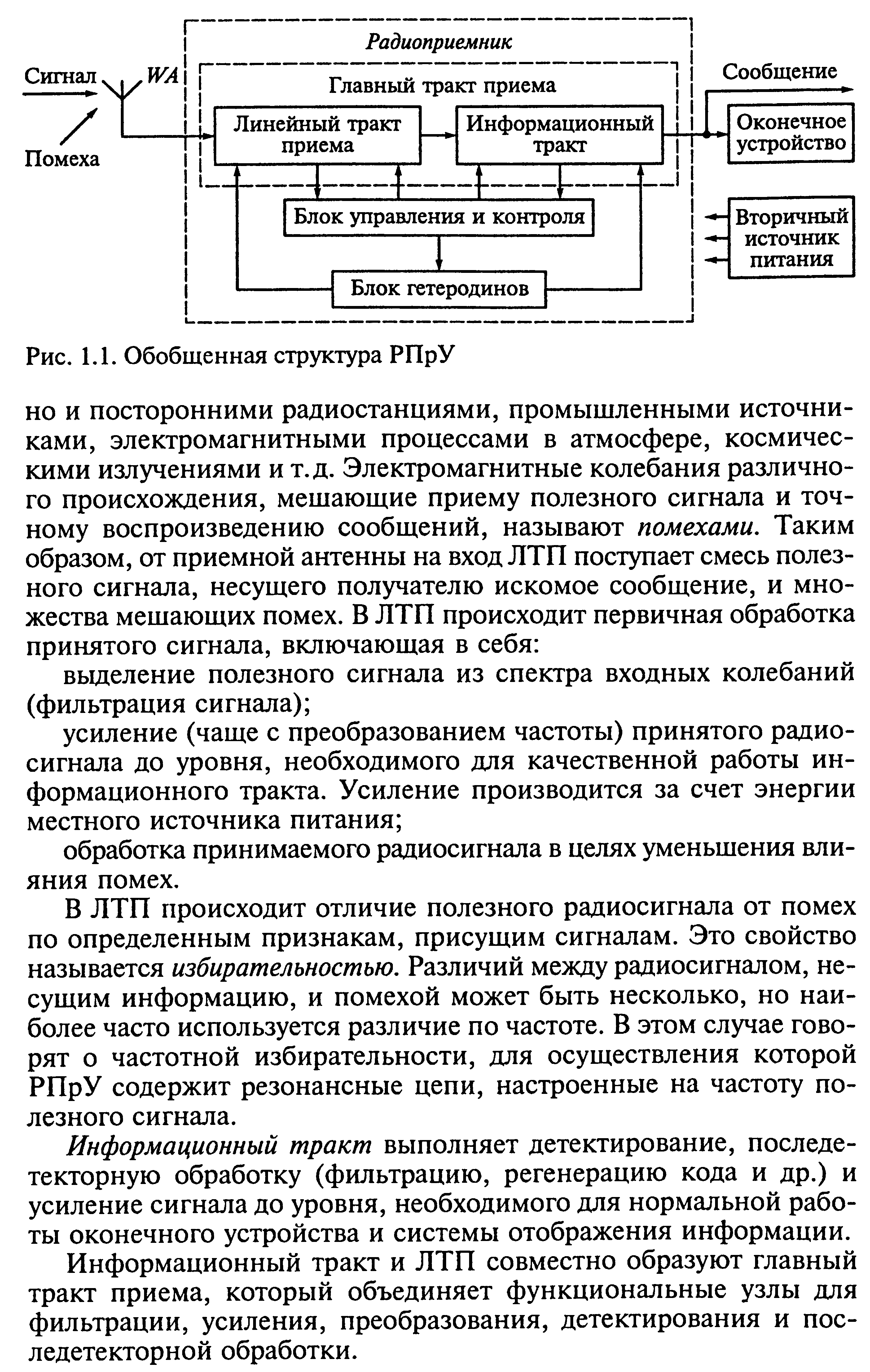

Структура уПиОс. Какие ограничения могут быть при разработке уПиОс?
1
3
2
Основные функции уПиОс: чем они обусловлены и как они обеспечиваются?
1. Избирательность. На входе радиоприемника действует множество электрических сигналов, обусловленных работой большого числа радиостанций, излучением промышленных объектов и бытовых устройств. В этой связи первой основной функцией радиоприемника является выделение полезного сигнала из их совокупности, существующей на входе антенны.
2. Детектирование. Оконечные устройства работают от сигналов, соответствующих закону модуляции (модуляция несет информацию). Следовательно, второй основной функцией радиоприемника является преобразование ВЧ модулированного сигнала в сигнал, мгновенное значение которого изменяется во времени только по закону модуляции. Такое преобразование называют детектированием.
3. Усиление. Чтобы обеспечить нормальную работу и детекторов и оконечных устройств, необходимо иметь определенный уровень сигнала на их входе. Поэтому третьей основной функцией радиоприемника является усиление, которое может осуществляться как до, так и после детектора.
Кроме указанных 3-х основных функций, в канале радиоприемника могут выполняться и другие, дополнительные функции, улучшающие его качественные характеристики: поддержание постоянства усиления (АРУ); фазовые и частотные подстройки (ФАПЧ, ЧАПЧ); регулировка полосы и т.д.
