Приклад розрахунку підіймального механізму крана
Виконати розрахунок підіймального механізму крана (див. рис. 10.10) за такими параметрами: вантажопідйомність Q = 5 т, швидкість підняття вантажу V = 0,25 м/с, висота підняття Н = 8 м, режим роботи крана - середній (ТВ = 25%), режим навантаження зубчастих передач - СН, термін роботи - 24000 год.
Основні складальні одиниці підіймального механізму (див. рис. 10.10): гакова підвіска, поліспаст (простий), барабан, редуктор, гальмо, муфти та електродвигун.
Позначимо передаточне число і ККД швидкохідної зубчастої передачі відповідно u1і η1тихохідної - и2і η2. Позначимо вали механізму: електродвигуна - дв; швидкохідний - 1; проміжний - 2; тихохідний - 3; барабана - 4.
Вибір гаковоїпідвіски
Відповідно до завдання вибираємо гакову підвіску для простого поліспаста. При вантажопідйомності Q = 5 т і середньому режимі за табл. 1 вибираємо гак № 13.
Таблиця 10.6. Вантажопідйомність однорогих гаків (ГОСТ6627), т
Номер гака |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Режими Л;С |
0,32 |
0,4 |
0,5 |
0,63 |
0,8 |
1,0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10 |
12,5 |
16 |
20 |
25 |
РежимиВ;ОВ |
0,25 |
0,32 |
0,4 |
0,5 |
0,63 |
0,8 |
1.0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10 |
12,5 |
16 |
20 |
Вибір каната
Визначаємо ККД поліспаста:
де = 0,98 - ККД одного блока;
u = 2 -кратність поліспаста.
Визначаємо максимальне зусилля на канаті, що набігає на барабан, при піднятті вантажу:
де ZB = 2 - кількість віток каната, на яких висить вантаж.
Визначаємо розривне зусилля каната:
Fрoзp= Fmax Кк=24747 5,5 = 136111 Н,
де Кк = 5,5 - коефіцієнт запасу міцності каната для середнього режиму.
Діаметр канатаdKвизначаємо за табл. 10.2 в залежності від Fрoзpі механічнихвластивостей матеріалу дроту. Згідно з ГОСТ 2688 вибираємо канат типу ЛК-Р: dк = 16,5 mm; Fрoзp= 142 кН; σ= 1568 МПа.
Визначення розмірів барабана і блока
Визначаємо діаметр барабана за центрами розміщення каната:
D = dк·e = 16,5 · 25 = 412,5 мм, де е = 25 - коефіцієнт пропорціональності для середнього режиму роботи.
Відповідно до рекомендацій зменшуємо діаметр барабана приблизно на 10% і вибираємо D = 360 мм (див. табл. 9.1). Нехай діаметр блока гакової підвіски дорівнює діаметрові барабана, тобто D = 360 мм.
Визначаємо частоту обертання барабана:
об/хв.,
де VК = V· и = 0,25 · 2 = 0,5 м/с - швидкість набігання каната на барабан.
Визначаємо робоче число витків нарізки на барабані:
де H = 8 м - висота підняття.

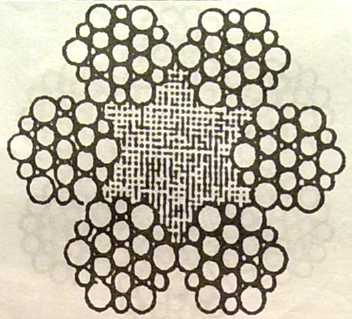

Таблиця 10.2. Розміри та параметри канатів подвійного звивання типу ПК-Р конструкції 6x19(1 +6 + 6/6)+ 1 о.с. (ГОСТ2688)
Діаметр каната, dк,мм |
Розрахункова площа перерізу всіх дротів, мм2 |
Маса 1000 м змащеного каната, кг |
Розрахункове розривне зусилля КанатаFрозр,кН (не менше), при σвдротів в МПа (кгс/мм2) |
|||
1372 (140) |
1568 (160) |
1666 (170) |
1764 (180) |
|||
3,8 |
5,63 |
55,1 |
|
|
|
8,4 |
4,1 |
6,55 |
64,1 |
- |
- |
- |
9,75 |
4,5 |
7,55 |
73,9 |
- |
- |
- |
11,25 |
4,8 |
8,62 |
84,4 |
- |
- |
- |
12,85 |
5,1 |
9,76 |
95,5 |
|
- |
- |
14,9 |
5,6 |
11,9 |
116,5 |
- |
- |
- |
18,2 |
6,9 |
18,05 |
176,6 |
- |
24,5 |
26,85 |
26,85 |
8,3 |
26,15 |
256 |
- |
35,55 |
37,75 |
38,95 |
9,1 |
31,18 |
305 |
- |
42,35 |
45,05 |
46,4 |
9,9 |
36,66 |
358,6 |
- |
49,85 |
52,85 |
54,44 |
11 |
47,19 |
461,6 |
- |
64,15 |
68,15 |
70,25 |
12 |
53,87 |
527 |
- |
73,25 |
77,8 |
80,2 |
13 |
61 |
596,6 |
72,55 |
82,95 |
88,1 |
90,85 |
14 |
74,4 |
728 |
88,5 |
101 |
107,5 |
110,5 |
15 |
86,28 |
844 |
102,5 |
117 |
124,5 |
128,5 |
16,5 |
104,61 |
1025 |
124 |
142 |
151 |
155,5 |
18 |
124,73 |
1220 |
148 |
169,5 |
180 |
185,5 |
19,5 |
143,61 |
1405 |
170,5 |
195 |
207,5 |
213,5 |
21 |
167,03 |
1535 |
198,5 |
227 |
241 |
248,5 |
22,5 |
188,78 |
1850 |
224,5 |
256,5 |
272 |
281 |
24 |
215,49 |
2110 |
256 |
293 |
311 |
320,5 |
25 |
244 |
2390 |
290 |
331,5 |
352,5 |
363 |
28 |
297,63 |
2911 |
354 |
404,5 |
430 |
443 |
30,5 |
356,72 |
3490 |
424 |
485 |
515 |
531 |
Таблиця 9.1. Ряд нормальних лінійних розмірів
3,2 |
5,6 |
10 |
18 |
32 |
56 |
100 |
180 |
320 |
560 |
3,4 |
6,0 |
10,5 |
19 |
34 |
60 |
105 |
190 |
340 |
600 |
3,6 |
6,3 |
11 |
20 |
36 |
63 |
110 |
200 |
360 |
630 |
3,8 |
6,7 |
11,5 |
21 |
38 |
67 |
120 |
210 |
380 |
670 |
4,0 |
7,1 |
12 |
22 |
40 |
71 |
125 |
220 |
400 |
710 |
4,2 |
7,5 |
13 |
24 |
42 |
75 |
130 |
240 |
420 |
750 |
4,5 |
8 |
14 |
25 |
45 |
80 |
140 |
250 |
450 |
800 |
4,8 |
8,5 |
15 |
26 |
48 |
85 |
150 |
260 |
480 |
850 |
5,0 |
9,0 |
16 |
28 |
50 |
90 |
160 |
280 |
500 |
900 |
5,3 |
9,5 |
17 |
30 |
53 |
95 |
170 |
300 |
530 |
950 |
Вважаємо, що недоторкане число витків каната, яке залишається на барабані при крайньому нижньому положенні гакової підвіски, ZH= 1,5.
Визначаємо довжину нарізної частини барабана:
lнар = (Zp + Zн)·р = (14 + 1,5) · 18,5 = 286,75 mm,
деp = dк + 2 mm= 16,5+2 mm= 18,5 mm- крок нарізки.
Визначаємо робочу довжину барабана:
Lб = lнар + lк1 + lк2 = 286,75 + 74 + 27,75 = 388,5 мм,
де lк1 ≈4·p= 4 · 18,5 = 74 мм - довжина кінця барабана для закріплення каната; lк2 ≈1,5·р = 1,5 · 18,5 = 27,75мм - довжина кінця барабана для розміщення реборди. Приймаємо L6 = 390 мм.
Визначаємо товщину стінки литого барабана:
δ= 0,02D1 +(6...10)мм = 0,02 · 343,5 + (6... 10) = 12,87... 16,87 мм,
де D1≈D –dк = 360 - 16,5 = 343,5 мм - діаметр барабана по западинах нарізки. Приймаємо δ=15 мм.
Перевіряємо відношення Lб/D = 390/360 = 1,08.
Якщо відношення Lб/D<3, то напруження кручення і згинання в стінках барабана становлять не більше 10... 15% від напружень стиснення. Тому перевіряємо напруження стиснення литого барабана з сірого чавуну СЧ 24:
σст=Fmax/ (δ·р) = 24747/ (15·18,5) = 89,2 Н/мм2.
Умова міцності σст< [σ]ст; 89,2 < (98... 147) Н/мм2.
Нехай кріплення каната на барабані здійснюється за допомогою двох притискних планок (див. рис. 10.3,а). Визначаємо діаметр болтів для притискних планок за залежністю d6 = (1,0... 1,1) ·dK = (1,0... 1,1) · 16,5 = =16,5...18,15 мм. Вибираємо болти М 18.
