Сварных стыков трубопровода

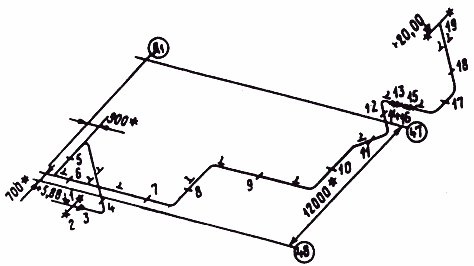

Электростанция ________________________ Схема N _______________________
Энергоблок (котел, турбина) N ___________________________________________
Монтажная (ремонтная) организация _____________________________________
Параметры
среды:
=16,1
МПа,
=345
°С
#G0Номера стыков
|
Расстояние между стыками, мм
|
Марка стали
|
Номера трубы и плавки
|
Диаметр и толщина трубы, мм
|
1-2
|
850
|
20
|
|
325х16
|
3-4
+
|
3200
+ |
20
+ |
|
325х16
+ |
18-19
|
3150
|
20
|
|
325х16
|
"____"___________200___ г.
#G0Главный инженер монтажной (ремонтной) организации |
_______________ |
(фамилия, инициалы) |
|
(подпись)
|
|
Прораб по монтажу |
_______________ |
(фамилия, инициалы) |
|
(подпись)
|
|
Руководитель сварочных работ |
_______________ |
(фамилия, инициалы) |
|
(подпись) |
|
Представитель дирекции (заказчика):
#G0должность ________________ |
_______________ |
(фамилия, инициалы) |
|
(подпись) |
|
Схема выполнена на основании:
______________________________________________________________________
(номер чертежа, название трубопровода, наименование проектной организации)
______________________________________________________________________
Форма П27.4
Электростанция _______________________________________________________
Энергоблок (котел, турбина) N ___________________________________________
Монтажная (ремонтная) организация _____________________________________
Сводная таблица сварных стыков
К схеме расположения сварных стыков трубопровода N ___
К сварочному формуляру N _______
#G0N п/п |
Наимено- вание узла |
Соединяемые трубы
|
Данные по сварке монтажных (ремонтных) стыков (по рабочим чертежам)
|
Данные по дополнительно заваренным стыкам |
|||||
|
|
диаметр и толщина, мм
|
марка стали |
количество стыков |
номер стыка
|
количество стыков
|
номер стыка |
||
|
|
|
|
|
|
|
|
||
"___"_________200__ г.
#G0Руководитель сварочных работ |
_______________ |
(фамилия, инициалы) |
|
(подпись) |
|
Форма П27.5
(пример)
