4.1. Альбом макроструктур и дефектов
Фото.1. Макроструктура стыкового соединения из стали Ст.3. (кристаллизационные трещины в металле шва)

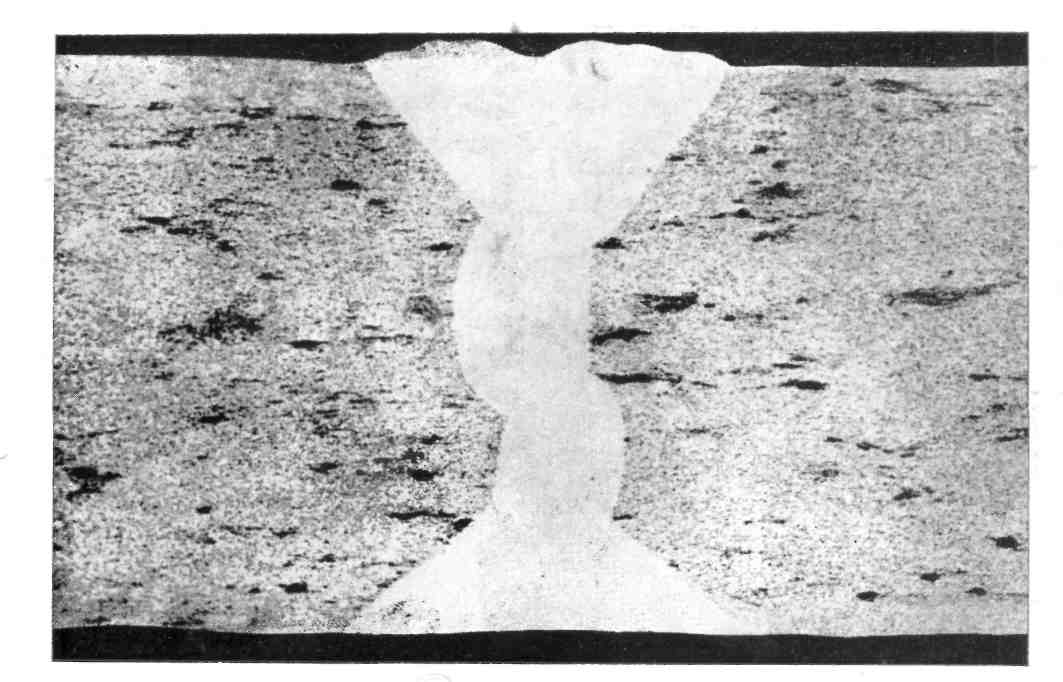

Фото.2. Серный отпечаток по Бауману (сварное соединение)

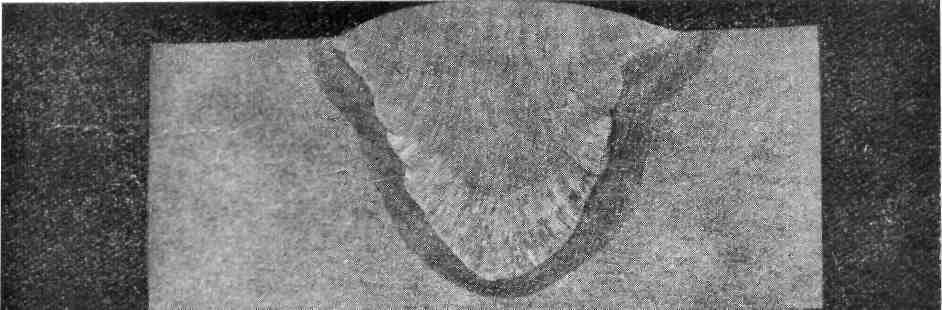

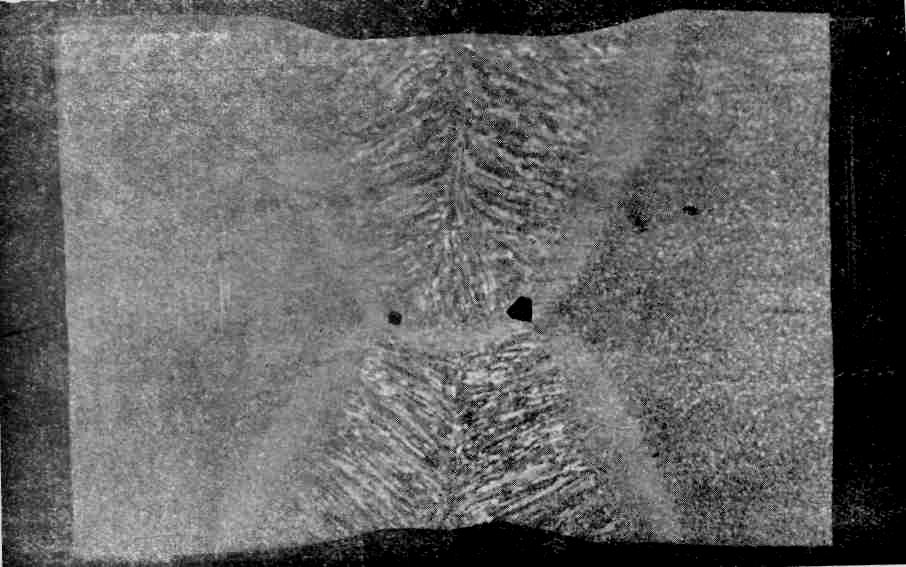

Стыковое соединение из стали Ст.3. (многослойная двухсторонняя сварка)
Наплавка. Наплавленный металл имеет дендритное, слоистое строение. На границе сплавления трещины – отрывы, тёмная – зона термического влияния
Шлаковые включения в сварном соединении

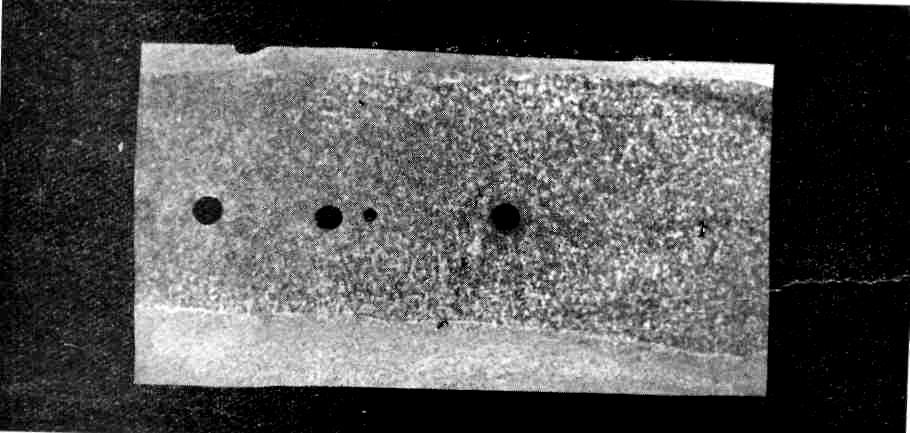

Поры в наплавленном металле сварного соединения

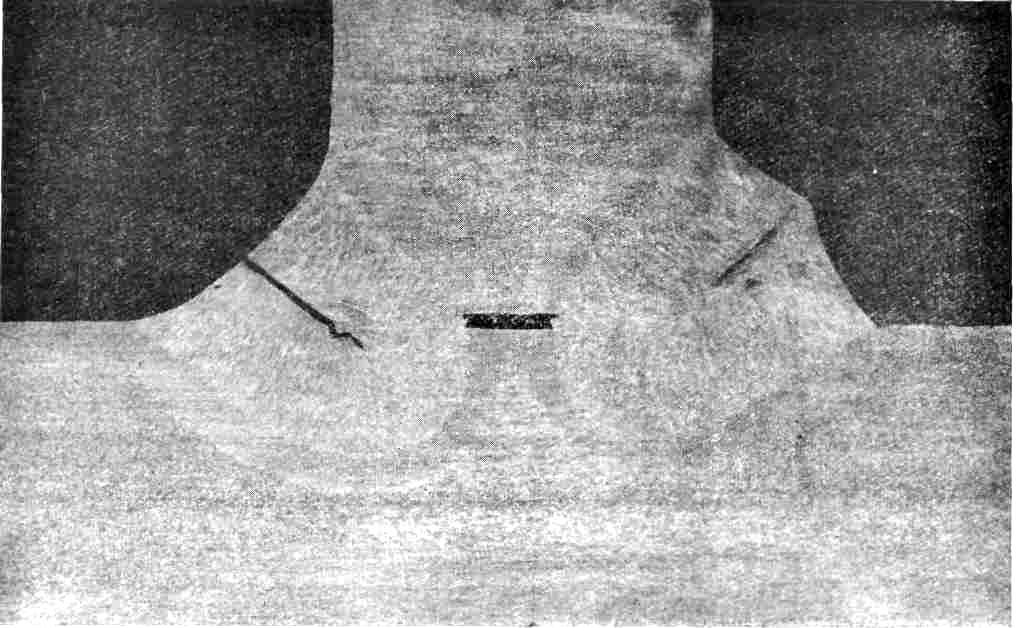

Кристаллизационные трещины в угловом шве, выполненные сваркой под флюсом

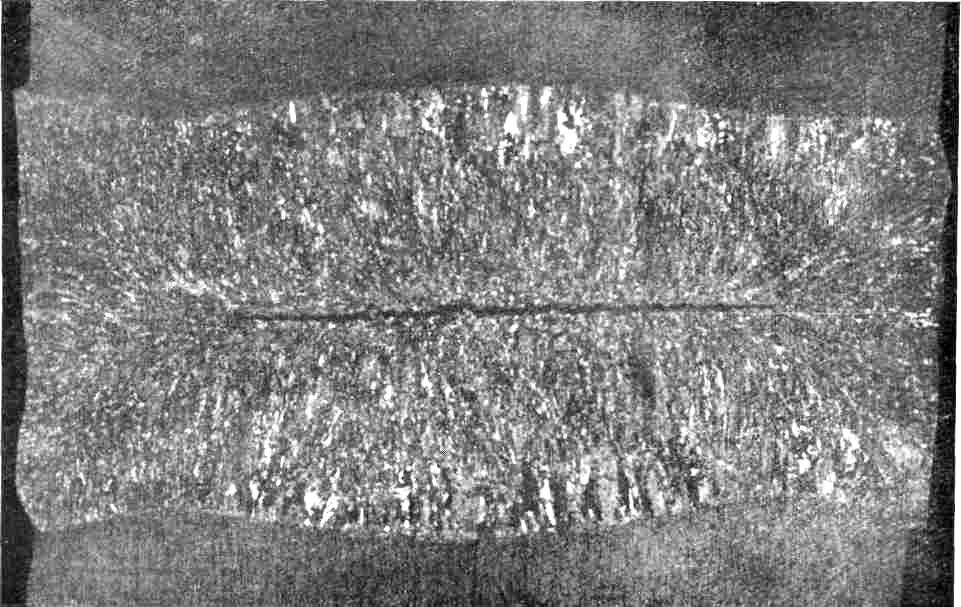

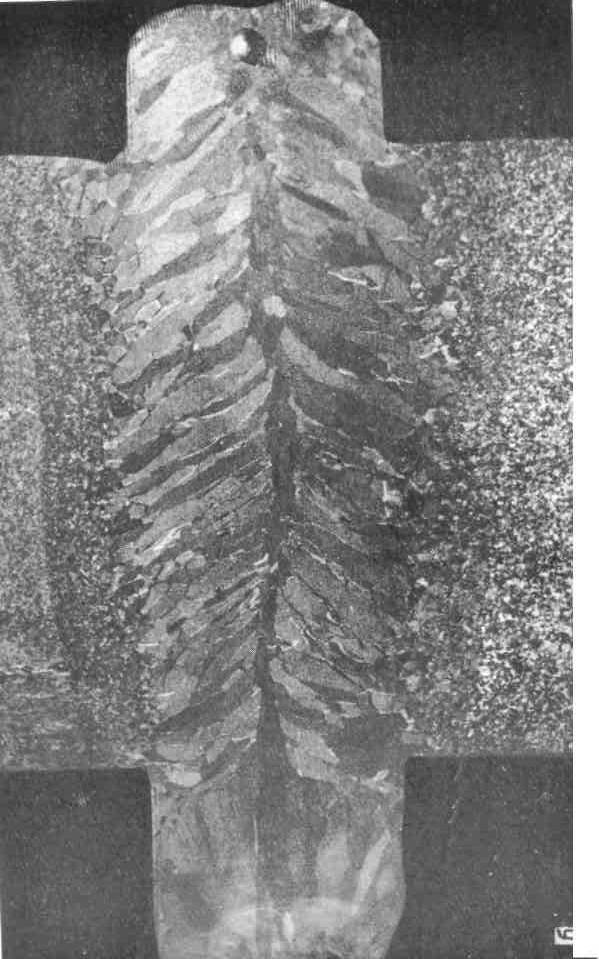

Кристаллизационные трещины в стыковом шве, выполненном электрошлаковой сваркой

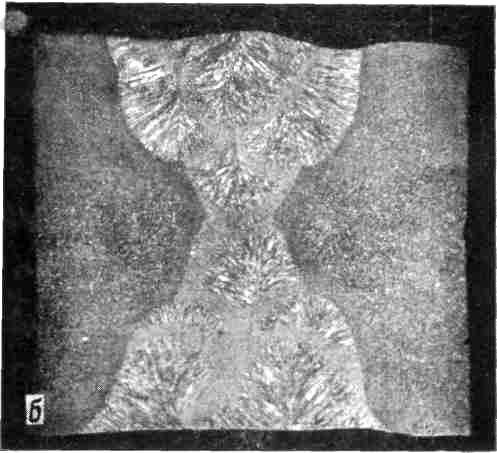

Макроструктура сварного соединения из титана (металл шва имеет столбчатое (дендритное) строение)
Соединительный крюк. Химическое травление выявило волокнистую структуру

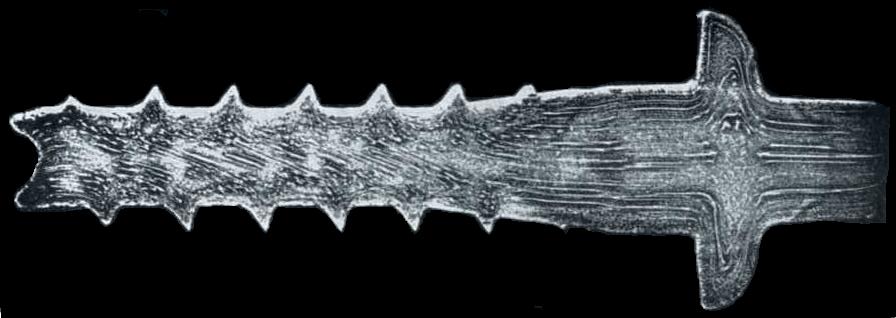

Натяжной болт (продольное сечение).
Как головка, так и резьба этой детали имеет полностью волокнистую структуру (волокно расположено по контуру болта).

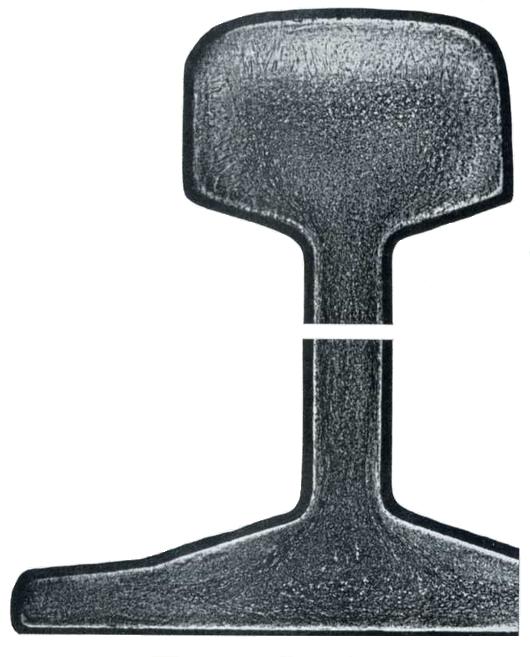

Рельс из высокоуглеродистой стали.
В верхней части головки рельса наблюдаются основные зоны кристаллизации. В центре головки осевая зона ликвации имеет вид точек, которые являются поперечными сечениями длинных волокон. Эта зона расширяется в подошве рельса.

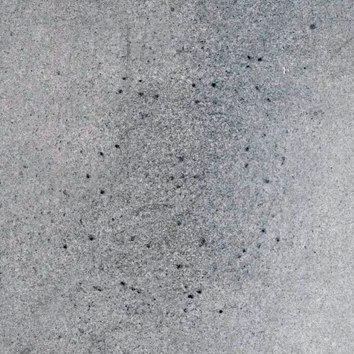

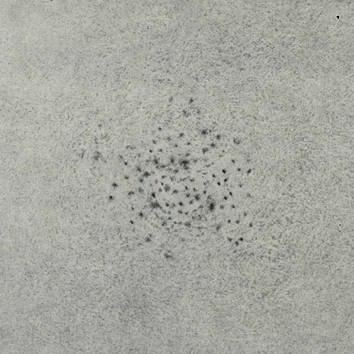

Точечная неоднородность

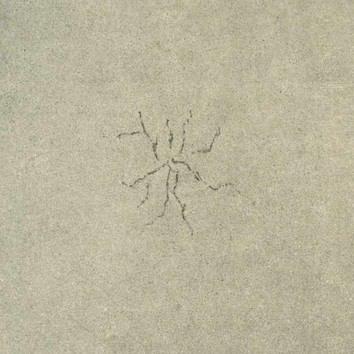

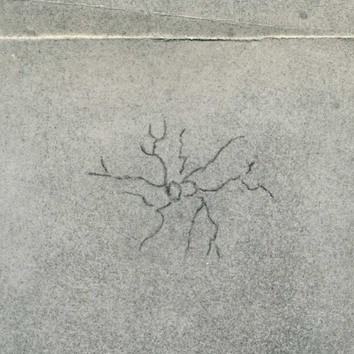

Межкристаллические трещины

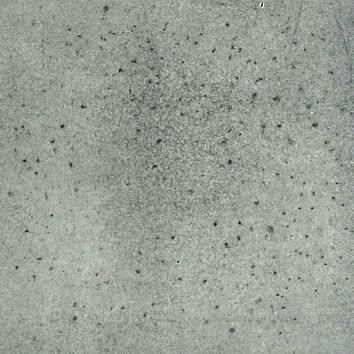

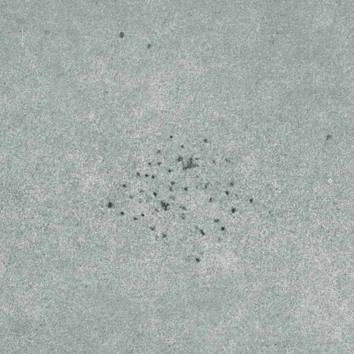

Центральная пористость

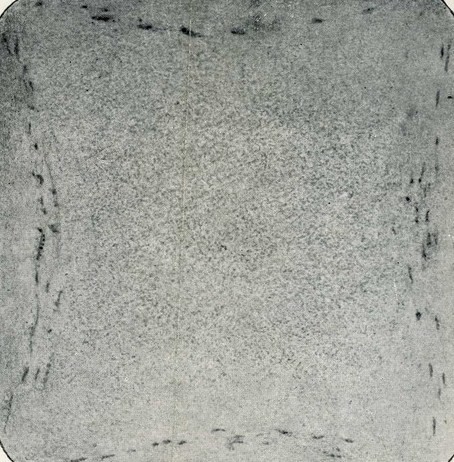

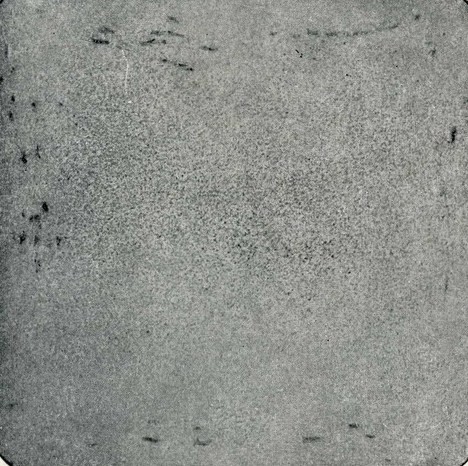

Краевая пятнистая ликвация

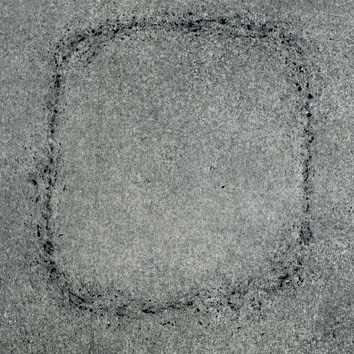

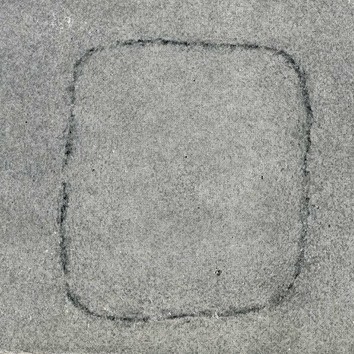

Ликвационный квадрат

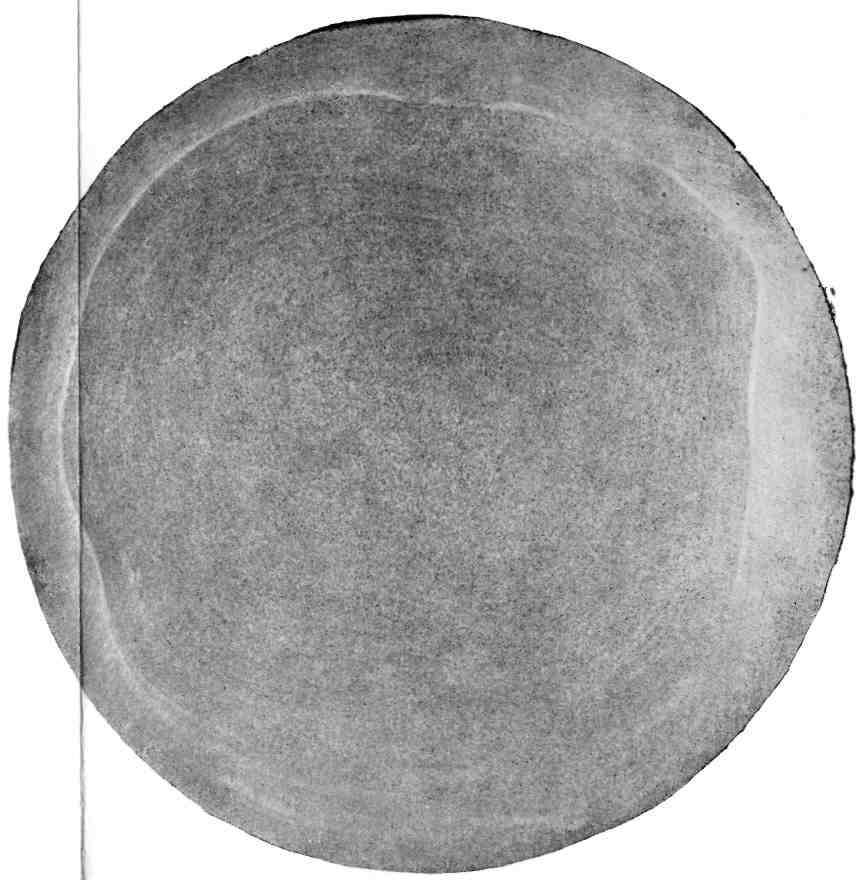

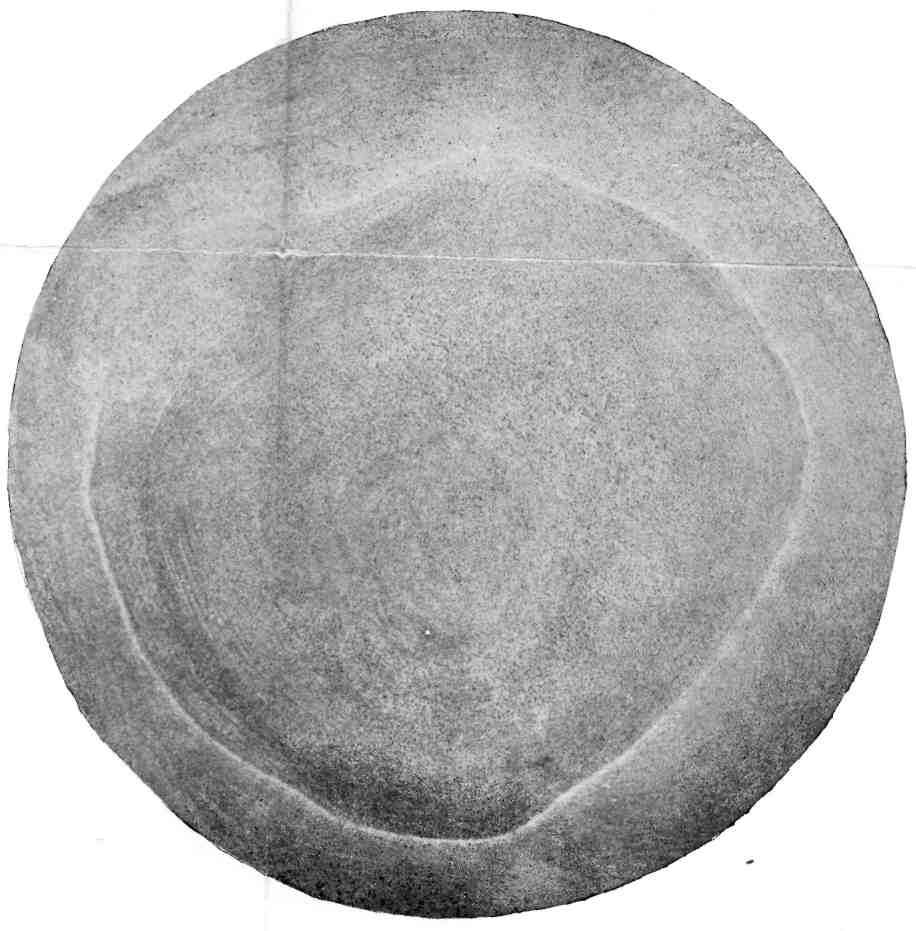

Слоистая кристаллизация (светлая полоска (контур))

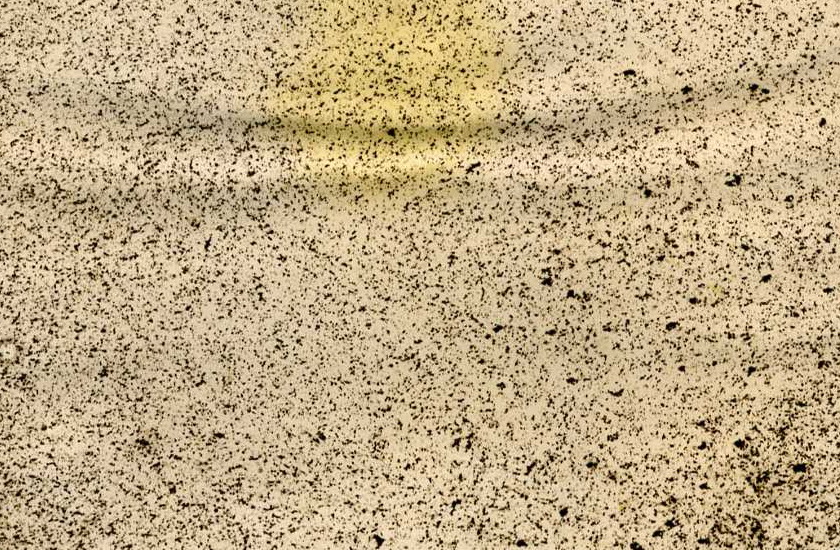

4.2.ШКАЛА СЕРНЫХ ОТПЕЧАТКОВ (ПО БАУМАНУ)

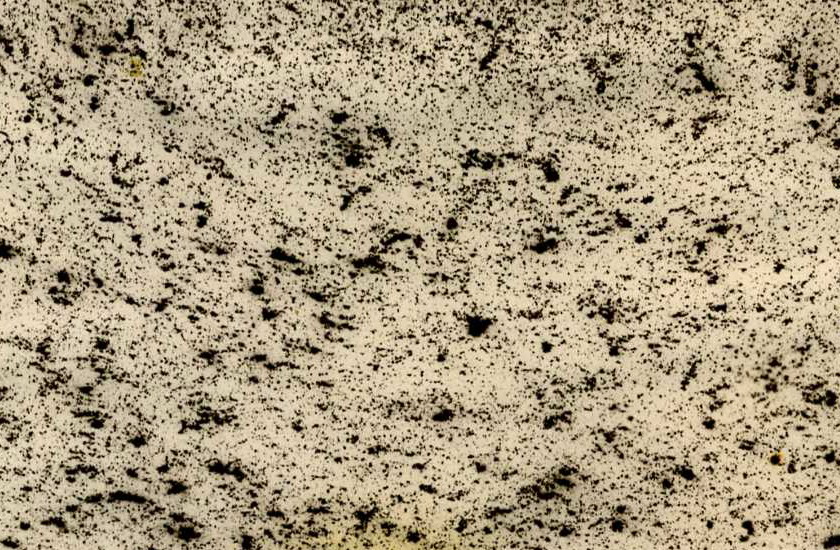

Балл 1

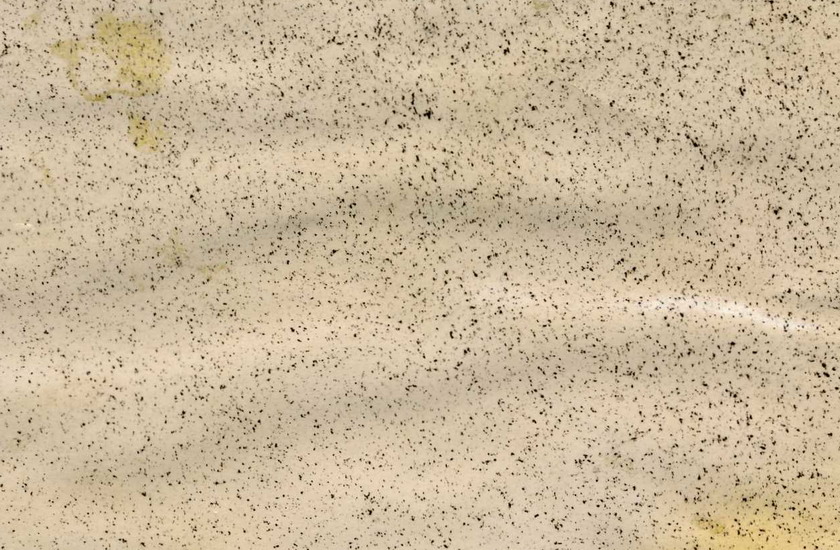

Балл 2

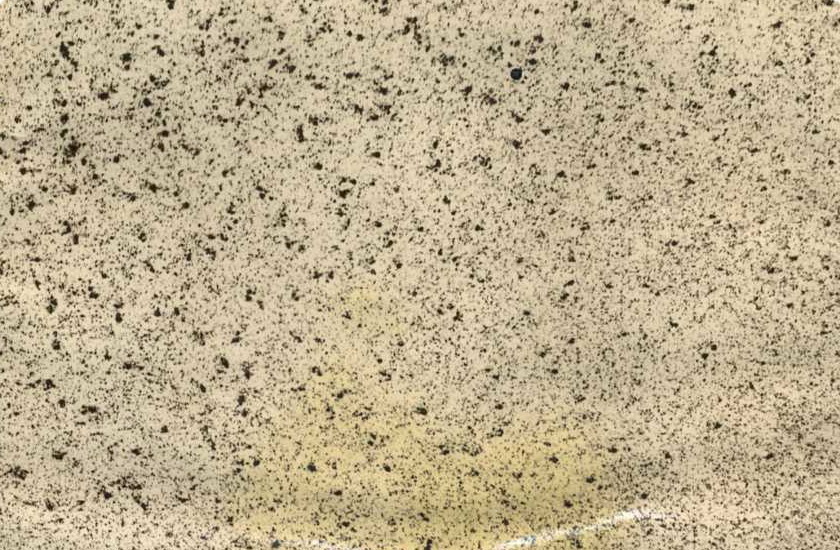

Балл 3
Балл 4
СПИСОК ЛИТЕРАТУРЫ
1. Гуляев А.П. «Материаловедение» - М.: «Металлургия», 1986. – 544 с.
2. Арзамасов Б.Н., Макарова В.И., Мухин Г.Г. «Материаловедение» - М.: «МГТУ им. Н. Э.Баумана», 2001. – 648 с
3. Лахтин Ю.М., Леонтьева В.П. «Материаловедение» - М.: «Машиностроение», 1990. – 568 с
