2.3. Сорбенты

Становление ВЭЖХ в значительной мере связано с созданием новых поколений сорбентов с хорошими кинетическими характеристиками и разнообразными термодинамическими свойствами.

В классической колоночной хроматографии, как правило, используются сорбенты с частицами диаметром 30-200 мкм. На основе таких материалов можно получать колонки эффективностью до нескольких тысяч теоретических тарелок на 1 м длины. Уже такой эффективности достаточно было бы для решения множества аналитических и препаративных задач. Однако главный недостаток крупнозернистых сорбентов — большая длина пути диффузии внутри зерен. Поэтому потенциальная эффективность таких колонок если и реализуется, то лишь при малых линейных скоростях подвижной фазы. В классической колоночной хроматографии используются разнообразные по химической природе типы сорбентов, но лишь некоторые из них оказались пригодными в качестве основы для разработки материалов ВЭЖХ. Наиболее популярен из них силикагель. Другие типы материалов (окись алюминия, уг­леродные сорбенты) в течение последних десятилетий используются все реже. Современные материалы для ВЭЖХ имеют параметры, оптимизированные с точки зрения кинетики процесса. Их свойства и методы получения детально рассмотрены в специальной литературе, поэтому ограничиваемся лишь той информацией, которая нужна хроматографисту-практику в первую очередь.

Основной путь улучшения кинетических характеристик сорбентов — уменьшение толщины активного слоя. Достичь этого в принципе можно двумя путями. Первый из них основан на применении так называемых пелликулярных, или поверхностно-пористых сорбентов. Их частицы состоят из непористого ядра и активного поверхностного слоя (рис. 2,а). Сорбенты этого типа получили наибольшее распространение в 60—70-е годы прошлого столетия. Они удобны в работе, и их упаковка не требует специальной техники или навыков. Колонкам, заполненным поверхностно-пористыми сорбентами, присуще небольшое сопротивление потоку, что было особенно важно в начальный период развития ВЭЖХ, когда насосы еще не достигли своего совершенства. Недостаток этих сорбентов — в низкой сорбционной емкости колонок, так как лишь часть объема, занятого сорбентом, участвует в хроматографическом процессе.

Уменьшить толщину активного слоя можно и другим способом — уменьшением диаметра частиц обычного сорбента, пронизанного порами на всю его толщину. Сорбенты такого типа называются объемно-пористыми, обычно размер их частиц 3—10 мкм (рис. 2.6). Естественно, такие материалы создают значительно большее сопротивление потоку подвижной фазы в колонке, и рабочее давление последней значительно выше, чем при использовании пелликулярных сорбентов. Этот недостаток был особенно ощутим в первые годы развития ВЭЖХ, что заставило конструкторов создавать насосы для работы при давлениях 400 — 800 атм. Однако с течением времени значительно улучшилась однородность сорбентов по размеру частиц и оказалось, что такие давления вовсе не нужны. Современные колонки ВЭЖХ, заполненные сорбентами этого типа, работают, как правило, при давлениях 50—150 атм.

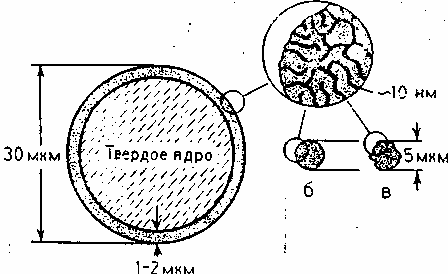

Рис. 2.2. Схематическое изображение частиц пелликулярных (а) и объемно-

-пористых (б, в) сорбентов.

а

При использовании объемно-пористых сорбентов объем активной неподвижной фазы максимален, благодаря чему ВЭЖХ приобрела не только аналитическое, но и препаративное значение.

Технология упаковки колонок объемно-пористыми сорбентами постепенно совершенствовалась, и к настоящему времени эффективность колонок, выпускаемых лучшими фирмами, почти достигла теоретического предела. Современные колонки, заполненные объемно-пористыми сорбентами, превосходят таковые со старыми пелликулярными материалами как по скорости разделения и эффективности, так и большинству других показателей. В результате пелликулярные сорбенты почти вытеснены из аналитической практики и применяются сейчас только для заполнения вспомогательных колонок (форколонок), позволяющих продлить срок службы основных.

В адсорбционной ВЭЖХ основной полярной неподвижной фазой является селикагель. Хроматография на силикагеле – нормально-фазовая хроматография, в которой неподвижная фаза более полярна, чем подвижная. Для формирования ПФ в этом варианте хроматографии в качестве растворителей применя­ют неполярные алифатические утлеводороды или дихлорметан, а в качестве модифицирующих добавок - спирты, простые ацикличес­кие и циклические зфиры, сложные эфиры, галогеналканы.

Полезные свойства силикагеля определяются возможностью получения материалов с заданным размером частиц, различными размерами пор сорбентов, разной удельной поверхностью и высокой механической прочностью. Поверхность селикагеля также можно модифицировать или покрыть пропитывающей средой.

Ведущие фирмы-производители выпускают десятки сортов силикагеля, пригодного для решения разнообразных задач разделения. Однако выбор элюента в ЖАХ игра­ет более значимую роль, чем выбор неподвижной фазы. Меняя при­роду ПФ, можно в широких пределах изменять объемы удержива­ния и селективность разделения на одних и тех же адсорбентах.

Силикагель SiО2∙хH2О имеет аморфную структуру, его внутренняя поверхность энергетически неоднородна из-за наличия нескольких типов силанольных ОН-групп (рис. 2.3). Кроме ОН-гpyпп, в адсорбционных процессах участву­ют и поверхностные силоксановые группы ≡Si-O-Si≡. Присутству­ющая в силикагеле вода удерживается в нем в результате взаимо­действия с поверхностными силанольными группами и за счет ка­пиллярной конденсации.

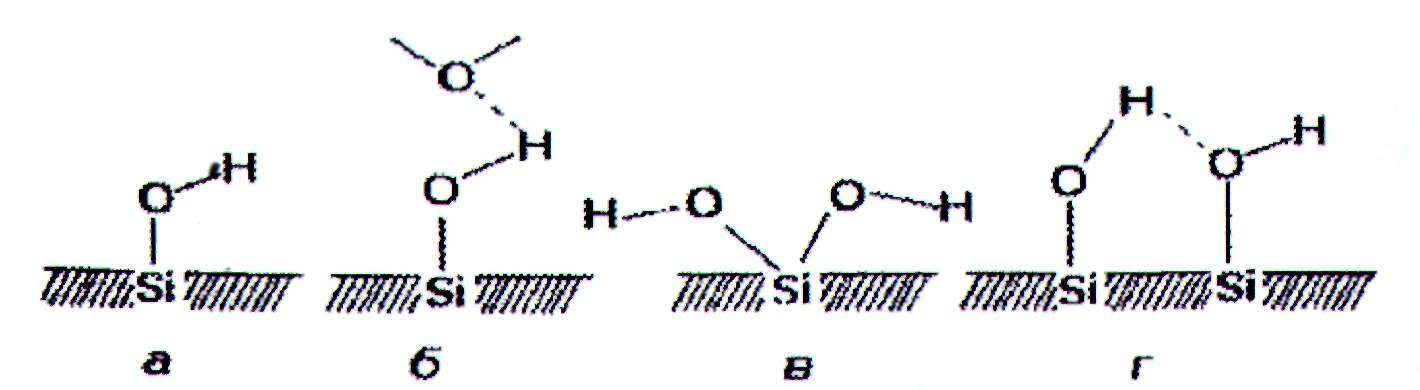

Рнс. 2.3. Различные типы гидроксильных групп на поверхности селика­геля: а) свободная ОН-группа; б) связанная ОН-группа; в) геминальная ОН-группа; г) реакционноспособная ОН-группа

Сорбция разделяемых соединений определяется их способностью взаимодействовать с поверхностными силанольными (ºSi—ОН) и силоксановымн ( º Si—О—Si º ) группами. ЖАХ основана на конкурентном взаимодействии полярных групп вещества и молекул растворителя с активными центрами адсорбента на его внутренней поверхности. Поверхность селика­геля, находящегося в равновесии с подвижной фазой, всегда по­крыта более или менее прочно связанным адсорбционным слоем. Если подвижная фаза содержит два или более компонентов, то со­став адсорбционного слоя отличается от состава в объеме подвиж­ной фазы. Адсорбция молекулы сорбата может происходить с вы­теснением одной или нескольких молекул адсорбированного слоя или без него. Главную роль в процессах взаимодействия молекул сорбата с адсорб­ционными слоями и поверхностью твердого адсорбента играют ион-дипольные и диполь-дипольные взаимодействия. Селективность разделения в ЖАХ опре­деляется не только межмолекулярным взаимодействием молекул данного сорбата, но и межмолекулярными взаимодействиями моле­кул ПФ как с адсорбентом, так и с молекулами сорбата, находящи­мися как на поверхности адсорбента, так и в адсорбционном слое и в объеме элюента.

Наблюдаются следующие закономерности при адсорбции полярных веществ на силикагеле. Удержива­ние возрастает: а) с увеличением полярности сорбата; б) с умень­шением числа атомов углерода в его молекуле; в) по мере уплоще­ния молекулы и при увеличении числа π-эдектронов (для полиядерных соединений). Удерживание уменьшается; а) с увеличением сте­пени экранирования полярных групп сорбата орто-заместителями; б) при увеличении полярности подвижной фазы; в) по мере дегидроксилирования поверхности адсорбента.

Полярность сорбата определяется числом и характером поляр­ных функциональных групп. Ниже приведены рады функциональ­ных групп органических веществ, расположенных в порядке воз­растания адсорбируемости на силикагеле:

-СН2- < -СН3 < -СН=СН- < -S-R < -O-R < NO2 < -NH- (карбазол) < -C(О)OR <

<-С(О)Н < -C(О)R < -ОН < -NH2 < -С(О)ОН.

F- < С1- < Вг- <I- < -OR <-NR2 < -NО2 < -C(О)ОR < C(О)R < -C(О)H < NH2 <

<NHC(O)R <-OH < -C(O)OH < -SO3H.

Некоторые несоответствия в двух приведенных выше эмпи­рических рядах показывают, что они носят приблизительный ха­рактер, поскольку существуют различия между алифатическими и ароматическими соединениями, имеет место влияние дипольного момента и поляризуемости молекулы, стерический факторы, кис­лотность адсорбента, пол яр (ость и селективность подвижной фазы.

ЖАХ на силикагеле обеспечивает наибольшую селективность при разделении соединений, имеющих различные функциональные группы и различное число таких групп. В то же время разделение веществ гомологов и вообще веществ по молекулярной массе в силу специфического механизма удерживания в этом варианте хрома­тографии не эффективно. Разделение членов гомологического рада достигается только для первых членов и быстро надает с ростом числа метиленовых групп. Ограничением метода является раство­римость сорбатов, они должны удовлетворительно растворяться в органических растворителях. Хроштографическая система в ЖАХ очень чувегвительна к влаге, медленно стабилизируется, поэтому

Большую популярность с 1971 г. приобрели химически модифицированные силикагели. Принцип их получения чаще всего заключается в обработке поверхности силикагеля органилгалогенсиланами ( см. рис. 2.3).

В зависимости от природы органического радикала R могут быть получены разные сорбенты. Условно химически модифицированные силикагели можно отнести к одной из двух групп — сорбентам общего назначения либо сверхселективным.

Выпуск сорбентов первой группы в настоящее время широко освоен в промышленном масштабе. В качестве органических радикалов чаще всего используют следующие:

— СН3 - (C1) - метилсиликагель, применяется в обращенно-фазовом режиме обычно для разделения высокомолекулярных веществ;

— (СН2)7СН3 - (С8) - октилсиликагель, занимает среднее положение в ряду неполярных сорбентов С1 - С18. Может быть использован для ориен­тировочного разделения смесей неизвестного состава;

— (CH3)17CH3 - (C18, ODS) - октадецилсиликагель, предназначен для разделения широкого круга веществ от умеренно- до высокополярных. Сорбент пригоден для работы в режиме ион-парной хроматографии. Обладает высокой селективностью по отношению к гомологам;

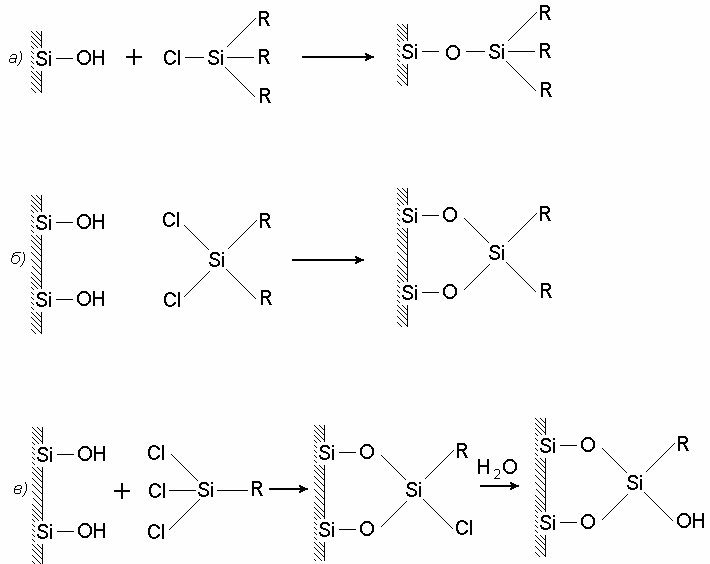

Рис. 2.3. Схема получения химически модифицированных силикагелей с помощью а) моно-, б) ди- , в) трихлорсиланов.

— СН2С6Н5 и — СН(С6H5)2 - (фенил - и дифенилсиликагель) - по сравнению с другими неполярными сорбентами менее селективен по отношению к гомологам. Может быть рекомендован преимущественно для разделения веществ различных классов, в особенности оснований;

— (CH2)3NH2 - (NH2, аминосиликагель) - используется для обращенно- и нормально-фазовой хроматографии. В водных подвижных фазах сорбент может, найти применение как слабый анионообменник для разделения кислот; часто используется для хроматографии сахаров в водно-органических системах. Следует избегать использования сорбатов, содержащих альдегидные или кетогруппы, которые могут образовывать с аминогруппами сорбата шиффовы основания;

¾(CH2)3CN - (CN, нитрилсиликагель) - может быть использован в системах с водными и органическими подвижными фазами; в последнем случае напоминает по свойствам силикагель, однако присутствие нитрильной группы изменяет селективность этого материала по сравнению с исходным силикагелем;

OH

½

¾ (CH2)3―OCH3 CH―CH3―OH (OH, диол) - по селективности значительно отличается от немодифицированного силикагеля;

— (CH2)N+ R3 - (SAX) - сильный анионообменник, используется для разделения кислот;

¾ (СН2)SO3H - (SCX) - сильный катионообменник, используется для разделения оснований.

Успехи в области химической модификации силикагеля дают возможность многим исследователям проводить целенаправленный синтез материалов, обладающих определенными свойствами. К настоящему времени в литературе описаны многие десятки разнообразных органических лигандов. Однако лишь незначительная их доля (кроме перечисленных выше) включается в программу фирм-производителей сорбентов. Это, несомненно, объясняется тем, что на уже освоенных в массовом производстве нескольких типах сорбентов можно успешно решать 99% всех возникающих задач. Все же иногда выбор оригинального лиганда может придать сорбенту качественно новые свойства. Например, модификация оптически активными радикалами позволяет разделять на полученном хиральном сорбенте рацематы некоторых родственных лиганду веществ.

При выборе неподвижной фазы для разделения той или иной смеси необходимо исходить в первую очередь из свойств разделяемых соединений. Полярность разделяемых веществ непосредственно сказывается на их растворимости в растворителях различных классов, поэтому она служит первым критерием выбора. Одновременно следует иметь в виду, что часто возможно решение одной и той же задачи на сорбентах различных типов и что сорбционные свойства материала иногда могут радикально изменяться в зависимости от характера подвижной фазы. Одна из возможных схем выбора представлена на рис. 2.4.

Наименее полярные органические соединения — углеводороды, их галогензамещенные производные, а также кислородсодержащие соединения с большими алифатическими радикалами, как правило, хорошо растворимы в гексане. Вещества этой группы, довольно слабо удерживаются силикагелем, и для их хроматографии потребовались бы очень малополярные подвижные фазы. Однако силикагель медленно уравновешивается такими растворителями, и получить достаточно стабильные величины удерживания непросто. Потому для сорбатов этого типа можно рекомендовать обращенно-фазовую хроматографию. В качестве подвижной фазы необходимо брать растворы, содержащие 0 - 30% воды в ацетонитриле или метаноле, а для наименее полярных сорбатов (например, триглицериды, высшие полиядерные ароматические углеводороды) — смеси ацетонитрила с хлороформом либо хлористым метиленом.

Органические соединения промежуточной полярности растворяются в сложных эфирах, спиртах, хлороформе. Эти вещества имеют в составе молекул функциональные группы, способные к довольно сильному взаимодействию с силанольными группами силикагеля, полярными функциональными группами химически модифицированных силикагелей. Подвижные фазы для хроматографии на этих сорбентах содержат 2—50 % полярного органического растворителя в смеси с менее полярными (углеводороды, галогенуг­леводороды). Равновесие между силикагелем и такими растворами устанавливается быстро, и оно довольно устойчиво. Поэтому результаты хроматографирования обычно с легкостью воспроизводимы. Разделение на силикагеле более селективно по отношению к пространственной структуре сорбатов, в силу чего нормально-фазовая хроматография наиболее предпочтительна, если предстоит разделение изомеров.

.

Рис. 2.4. Схема выбора неподвижной фазы для разделения низкомолекулярных органических соединений.

Многие полярные органические соединения растворимы в воде, и потому для них обычно используют обращенно-фазовую хроматографию. Подвижная фаза содержит 0—50 % органического растворителя (метанол, ацетонитрил) в воде. Соединения выходят из колонки и порядке убывания полярности. Если сорбаты ионизированы в водных растворах, с целью улучшения формы пика и воспроизводимости результатов в подвижную фазу добавляют соли, кислоты, буферные растворы для поддержания необходимой ионной силы и рН.

Для ионогенных соединений существуют и другие варианты выбора хроматографической системы. Во-первых, это ионообменная хроматография на материалах, которые по химизму взаимодействия повторяют классические иониты. Недостатком такого режима является сравнительно невысокая эффективность разделения. Подвижная фаза, как правило, представляет собой буферный раствор. Его рН и ионная сила подбираются таким образом, чтобы обеспечить желаемые значения констант сорбции. Другой режим разделения ионогенных соединений — так называемая ион-парная хроматография. Методически суть ее сводится к тому, что в обычную обращенно-фазовую систему добавляют гидрофобные ионы, имеющие заряд, противоположный по знаку заряду разделяемых ионов. Этот прием позволяет получить пики ионогенных соединений почти идеальной формы, что редко достигается при обычной обращенно-фазовой или ионообменной хроматографии соединений данной группы.
