8.3 Освоєння та випробування свердловин
Після завершення бурових робіт свердловину готують до проведення виклику припливу пластового флюїду і випробування. Для цього на верхній кінець експлуатаційної колони встановлюють фонтанну арматуру (рис.8.3), а на території біля свердловини розміщують і обв’язують з цією арматурою ємності для збору і зберігання рідин, сепаратори, факельні пристрої, мірники, апаратуру для заміру дебітів рідкої і газоподібної фаз, тиску, температури, для відбору проб рідини, що виходить із свердловини та ін.

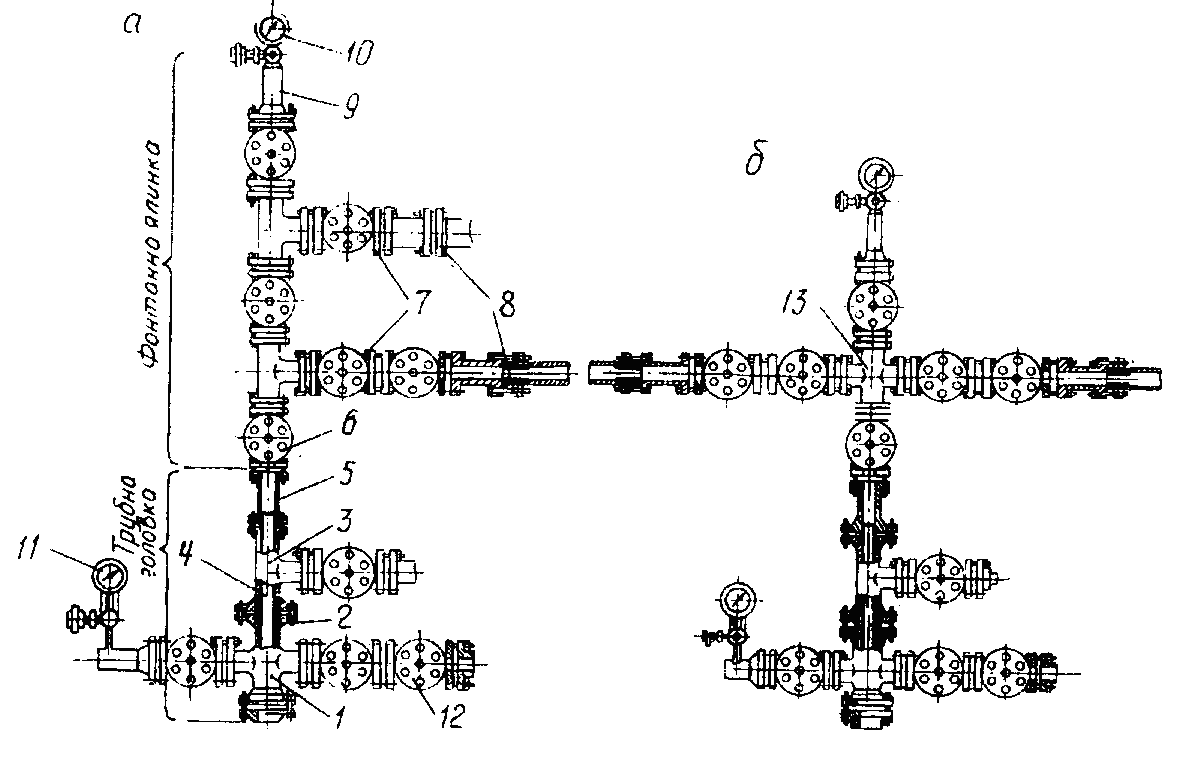

а - трійникова фонтанна ялинка; б - хрестовинна фонтанна ялинка;
1, 13 - ялинка; 2 - фланцеві з’єднання; 3 - трійник; 4 - ствол; 5 - патрубок;
6, 7, 12 - засувки; 8 - штуцер; 9 - лубрикатор; 10, 11 - манометр
Рисунок 8.3 – Фонтанна арматура
Тимчасово встановлюють і обв’язують з устям свердловини компресори і насосні агрегати, які потрібні для промивання свердловини і виклику припливу.
До початку робіт по випробуванню свердловини необхідно ретельно очистити всі ємності, промити і заповнити тими рідинами, які будуть необхідні для вторинного розкриття продуктивного пласта і виклику припливу з нього, а також промивальною рідиною з густиною, достатньою для глушіння нафтогазопроявів у випадку.
Вторинне розкриття проводять за допомогою спеціальних апаратів, які називаються перфораторами. Застосовують такі види перфорації: кульова, торпедна, кумулятивна і гідропіскоструминна (гідроабразивна).
Устя свердловини повинно бути герметизоване спеціальною засувкою високого тиску. Над устям при підготовці до перфорації встановлюють спеціальний лубрикатор, який дозволяє проводити багаторазові спуски перфоратора в обсадну колону під тиском.
Під освоєнням розуміють комплекс робіт пов’язаний з викликом припливу рідини з продуктивного пласта, очищенням приствольної зони від забруднення і забезпеченням умов для одержання вищої продуктивності свердловини.
Існує декілька способів виклику припливу із пласта.
Заміна важкої рідини на легшу. Одним з таких методів є заміна води або нафти газорідинною сумішшю.
Зниження тиску в свердловині здійснюють також з допомогою компресора.
Існує багато різних методів стимулюючої дії на пласт при освоєнні свердловини. Їх можна розділити на декілька груп.
1 Методи хімічної дії на пласт.
2 Методи гідромеханічної дії на пласт.
3 Методи теплової дії на пласт.
4 Методи комбінованої дії на пласт.
9 Промивання свердловин і промивальні рідини
При бурінні свердловин у складних гірничо-геологічних умовах промивальні рідини повинні виконувати такі основні функції:
Повністю і ефективно очищати вибій від частинок розбурюваних порід і видаляти їх на денну поверхню;
Створювати гідростатичний тиск, достатній для попередження флюїдопроявлень як в процесі буріння, так і при тривалому припиненні промивання;
Утримувати частинки розбурюваної породи та інші частинки твердої фази у змуленому стані при припиненні циркуляції і попереджувати їх осідання на вибій;
Забезпечувати охолодження і змащування деталей доліт, вибійних двигунів, бурильної колони та інших вузлів;
Попереджувати прояви нестійкості порід, що формують стінки свердловини ;
Передавати потужність від джерела на денній поверхні до вибою при бурінні з гідравлічними вибійними двигунами ;
Сприяти збереженню природних колекторських властивостей продуктивних пластів у приствольній зоні свердловини.
Промивальна рідина складається , як правило, з дисперсійного середовища (вода, нафта), рівномірно розподіленої в ньому дисперсної фази (глинопорошок, обважнювач) і невеликої кількості хімічних реагентів, які призначені для регулювання тих чи інших властивостей.
За складом дисперсійного середовища промивальні рідини можна розділити на такі групи:
І Рідини на водній основі:
З диспергованою твердою фазою.
З конденсованою твердою фазою.
Полімерні.
Нафтоемульсійні.
Міцелярні.
П Рідини на вуглеводневій основі.
Практично безводні.
Емульсії типу “вода в маслі” (інвертні).
