5 Породоруйнуючий інструмент для буріння свердловин
5.1 Призначення та класифікація породоруйнуючого інструменту
Породоруйнуючі інструменти (бурові долота і бурильні головки) призначені для руйнування гірської породи в процесі буріння свердловин. Руйнування будь-якої гірської породи при обертальному бурінні відбувається в результаті дії двох сил: вертикального (осьового) навантаження на долото, створюваного частиною ваги колони бурильних труб, і горизонтальної сили, яка створюється обертанням колони бурильних труб або валом вибійного двигуна.
За характером руйнування породи бурові долота класифікуються таким чином:
а) долота ріжуче-сколюючої дії для розбурювання в’язких і пластичних порід невеликої твердості та малої абразивності;
б) долота дробляче-сколюючої дії для розбурювання неабразивних і абразивних порід середньої твердості;
в) долота дроблячої дії для розбурювання неабразивних і абразивних твердих, міцних та дуже міцних порід;
г) долота ріжуче-стираючої дії для буріння в неабразивних породах середньої твердості і твердих, а також для розбурювання порід, що чергуються за твердістю, абразивних і неабразивних порід.
За призначенням породоруйнівний інструмент об’єднаний в три групи:
а) для руйнування породи з утворенням суцільного вибою свердловини (буріння без відбору керна);
б) для руйнування породи з утворенням кільцевого вибою свердловини (буріння з відбором керна);
в) для виконання спеціальних робіт.
За конструктивним виконанням бурові долота поділяються на:
а) лопатеві;
б) шарошкові;
в) алмазні і твердосплавні.
5.2 Бурові долота для буріння свердловин суцільним вибоєм
Для буріння свердловин суцільним вибоєм застосовують лопатеві, шарошкові, алмазні і твердосплавні долота.
5.2.1 Лопатеві долота
При бурінні нафтових і газових свердловин застосовують лопатеві долота ріжуче-сколюючого і ріжуче-стираючого типів. До першої різновидності належать дво- (2Л) (рис. 5.1) і трилопатеві (3Л) долота (рис. 5.2), а до другої - трилопатеві (3ИР) (рис. 5.3) і шестилопатеві (6ИР), , і шестилопатеві долота “ИСМ” (рис. 5.4).

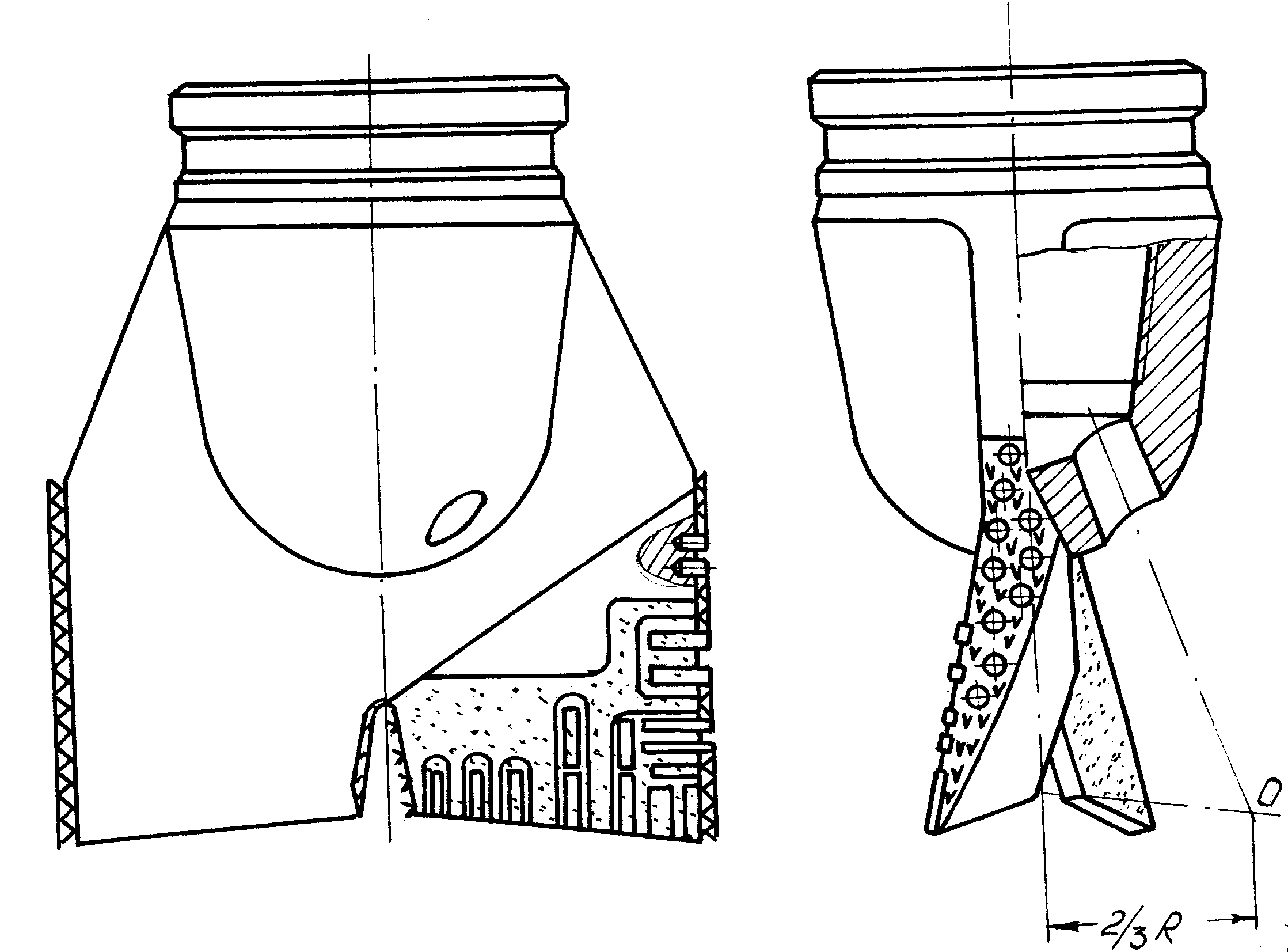

Рисунок 5.1 – Дволопатеве долото 2Л

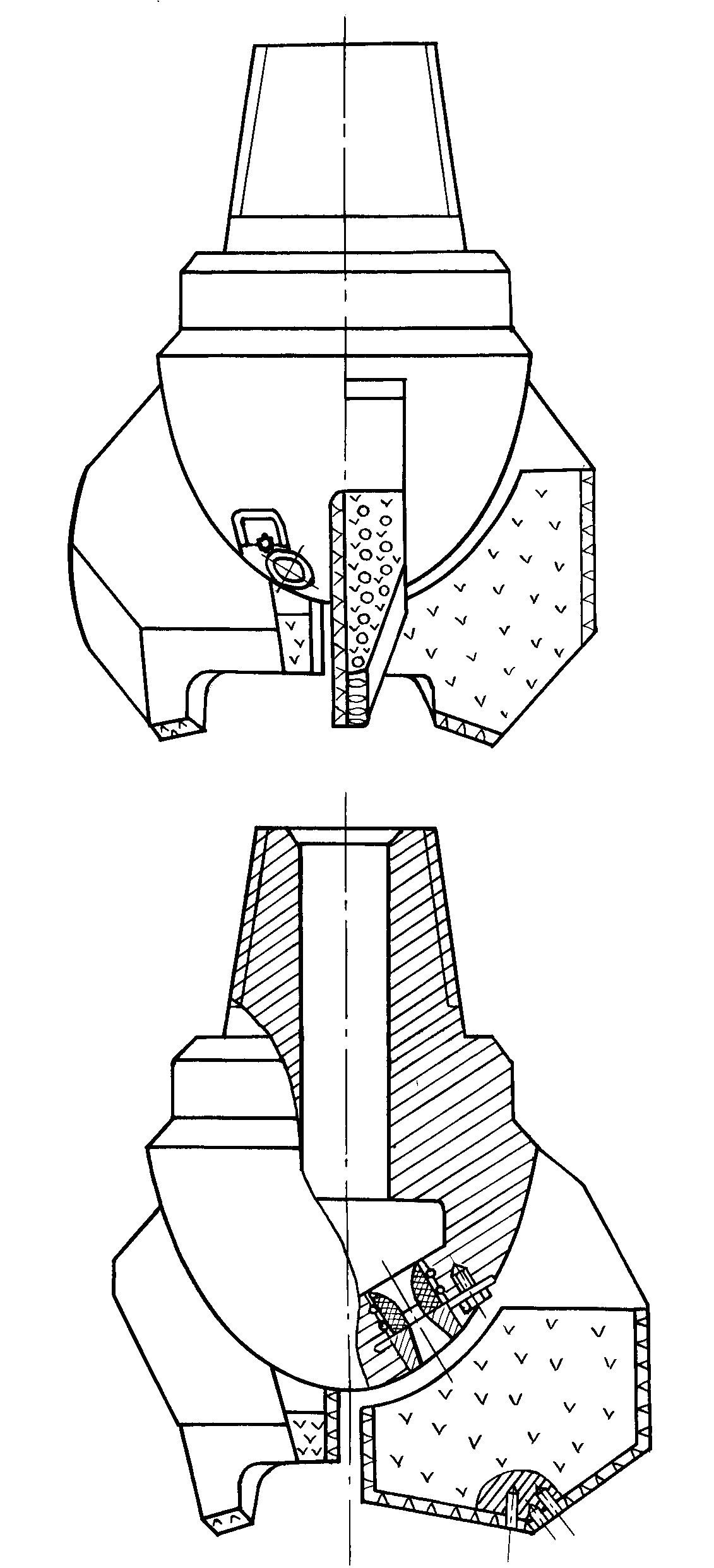

Рисунок 5.2 – Трилопатеве долото 3Л

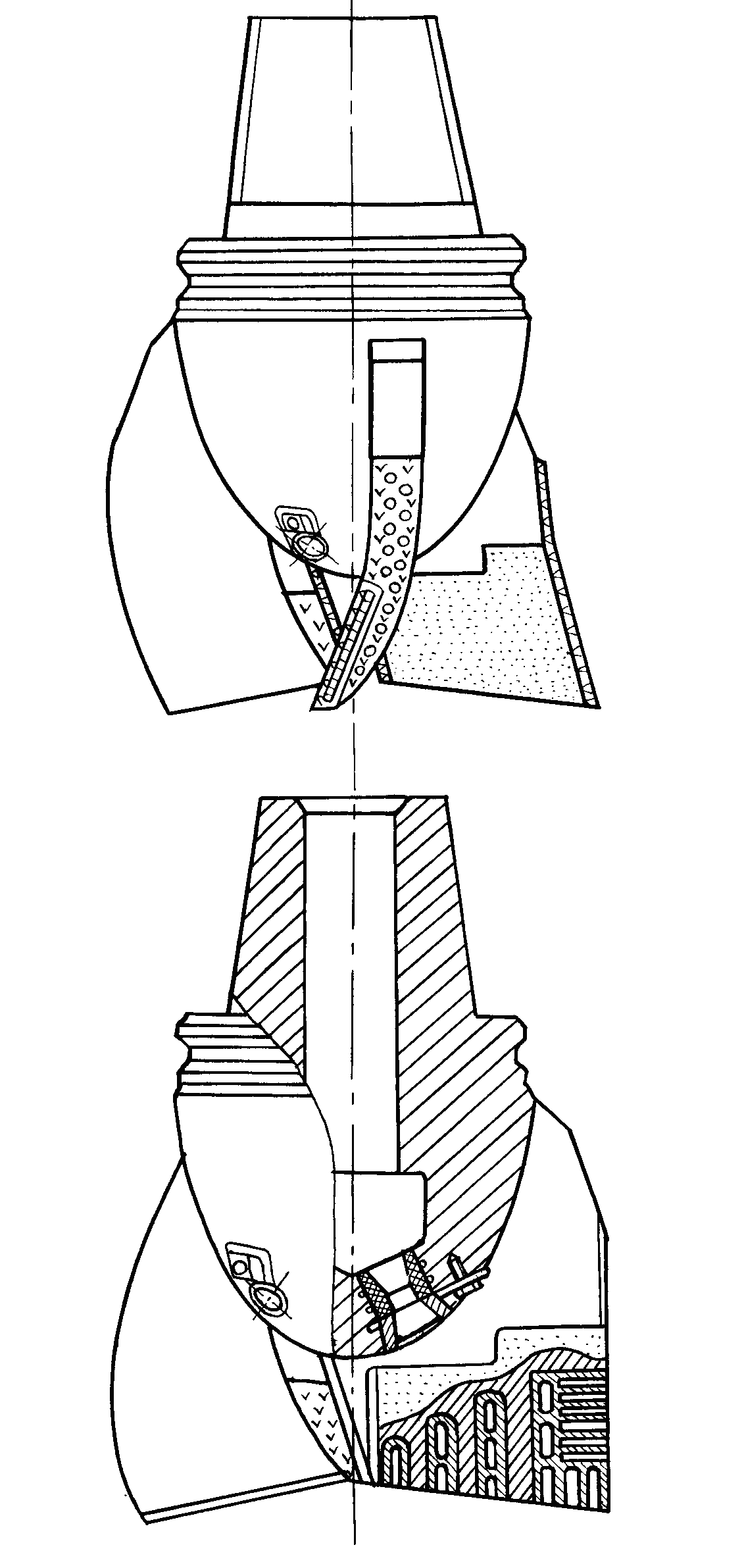

Рисунок 5.3 – Трилопатеве долото "ЗИР"

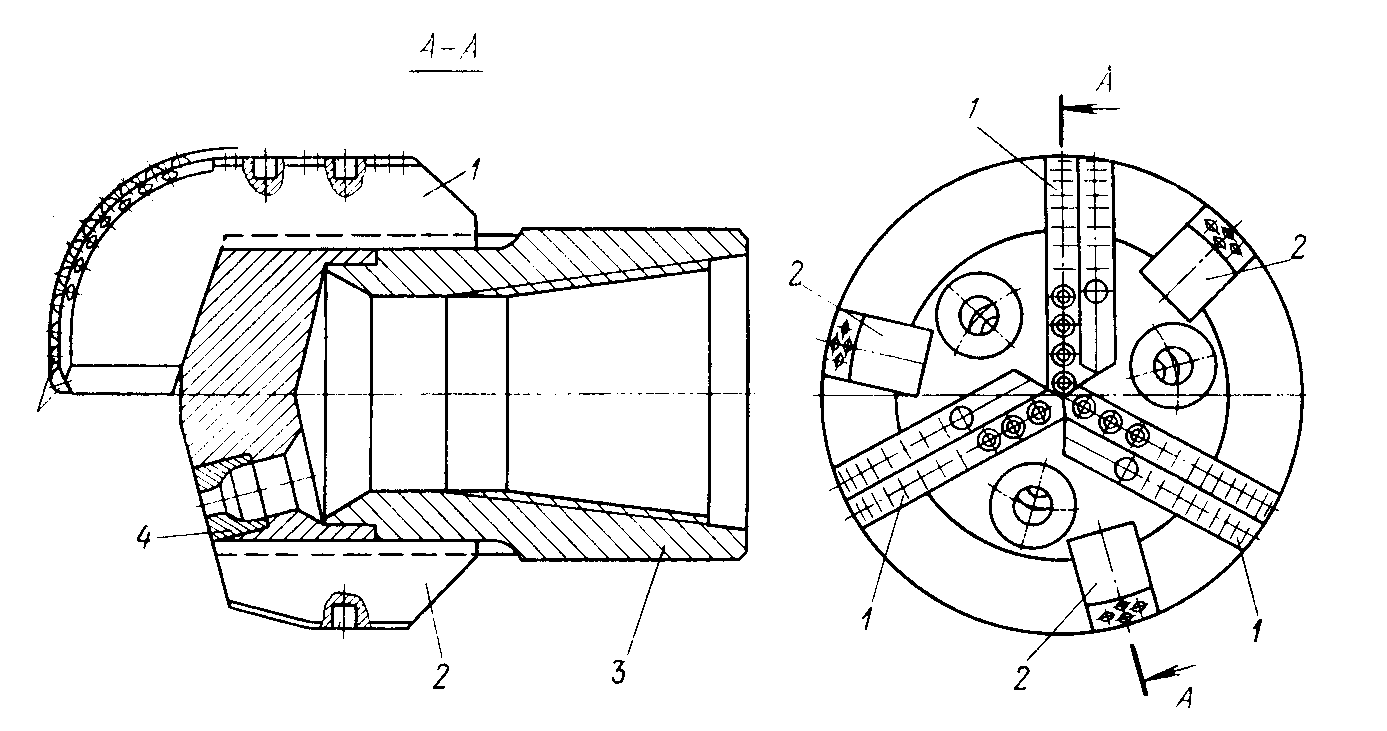

Рисунок 5.4 – Шестилопатеве долото "ИСМ"
Ці долота використовують для буріння в неабразивних м’яких пластичних породах і для буріння в неабразивних м’яких породах з пропластками неабразивних порід середньої твердості.
5.2.2 Шарошкові долота
Основний об’єм буріння нафтових і газових свердловин виконується шарошковими долотами. Шарошкові долота мають такі переваги порівняно з лопатевими:
а) площа контакту шарошкових доліт з вибоєм набагато менша, але довжина їх робочих елементів більша, що значно підвищує ефективність руйнування гірських порід;
б) шарошки долота перекочуються по вибою на відміну від лез лопатевого долота, ковзаючих по ньому, внаслідок чого інтенсивність зносу зубців шарошок менша;
в) крутний момент, необхідний для обертання шарошкового долота, порівняно невеликий, а тому зводиться до мінімуму небезпека заклинювання долота.
До недоліків шарошкових доліт слід віднести низький ресурс служби опор долота і низьку стійкість зубців шарошки в абразивних породах.
У практиці буріння свердловин використовують одно-, дво-, три-, чотири- і шестишарошкові долота. Однак найбільше розповсюдження отримали тришарошкові долота (рис. 5.5).
Стандартом передбачено випуск шарошкових доліт діаметром від 46 мм до 508 мм. Випускають 13 типів шарошкових доліт, які рекомендується використовувати в різних за твердістю та абразивністю породах (табл. 5.1).
Таблиця 5.1 – Область застосування тришарошкових доліт
Тип долота |
Гірська порода |
М |
м’яка |
МЗ |
м’яка абразивна |
МС |
м’яка з пропластками середньої твердості |
МСЗ |
м’яка абразивна з пропластками середньої твердості |
С |
середної твердості |
СЗ |
абразивна середньої твердості |
СТ |
середної твердості з пропластками твердої |
Т |
тверда |
ТЗ |
тверда абразивна |
ТК |
тверда з пропластками міцної |
ТКЗ |
тверда абразивна з пропластками міцної |
К |
міцна |
ОК |
дуже міцна |

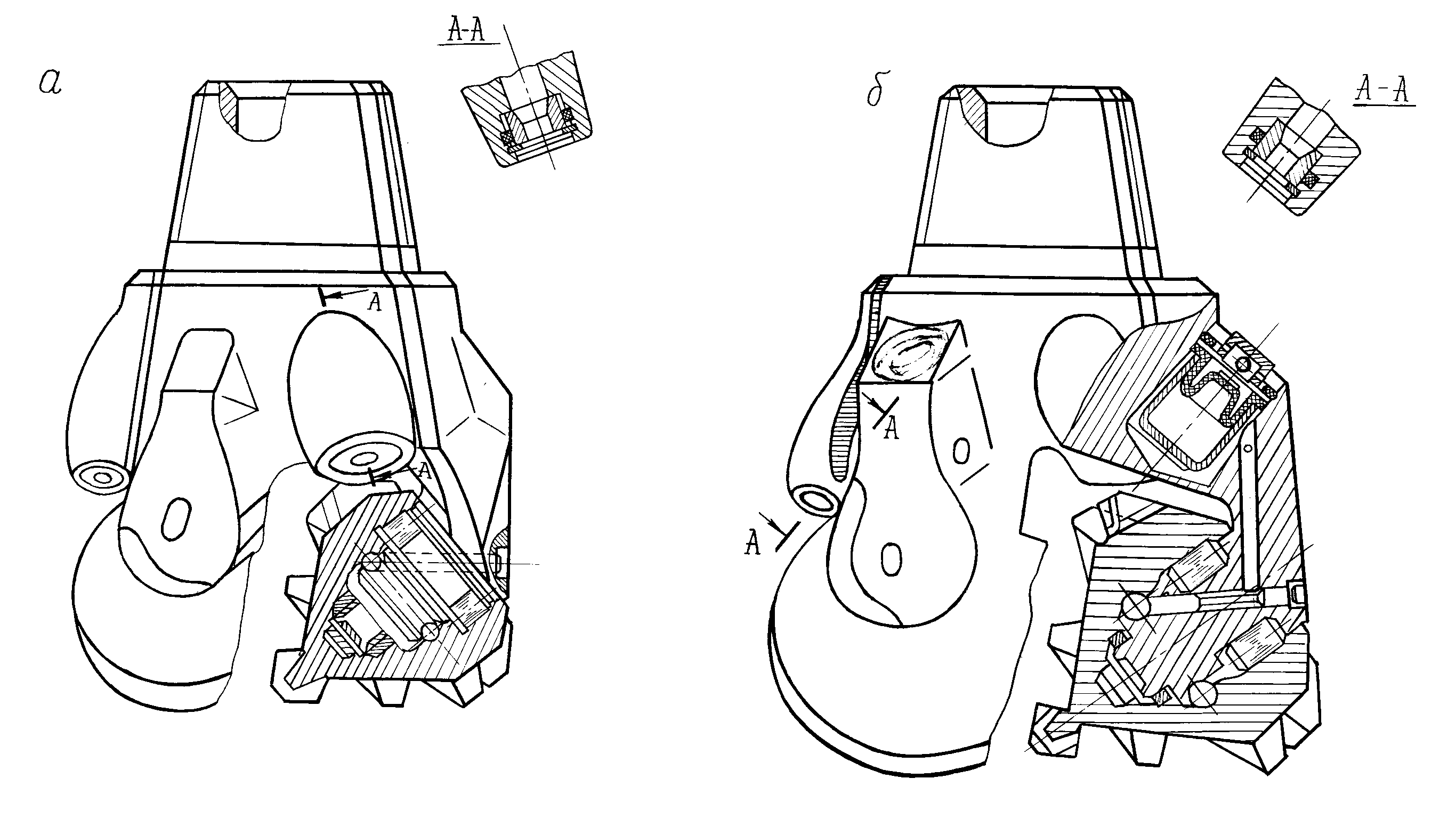

а - гідромоніторне з відкритою опорою; б - гідромоніторне з герметизованою опорою; А-А – промивальний отвір із соплом (насадкою)
Рисунок 5.5 – Тришарошкове долото
