40. Оборудование для разливки чугуна и переработки жидких шлаков.

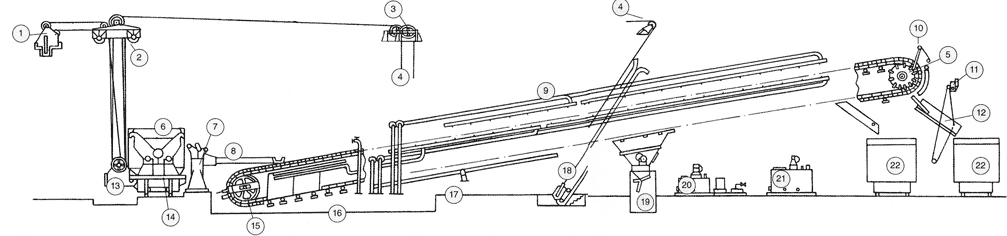

Разливочная машина, устройство для механизированной разливки жидкого металла (с целью получения слитков), а также штейна и некоторых шлаков, получаемых в цветной металлургии. Ленточная Р. м., используемая для разливки чугуна, представляет собой наклонный конвейер из двух параллельных бесконечных цепей, к которым прикреплены примыкающие друг к другу чугунные изложницы-мульды, причём каждая мульда одним своим краем немного перекрывает соседнюю, чтобы жидкий металл не проливался в зазоры между ними. К нижнему концу машины подаётся ковш с металлом, который при наклоне ковша через жёлоб заливается в мульды. Чугун в мульдах проходит зону охлаждения, где он обрызгивается водой. В верхней части конвейера, при огибании цепями ведущих колёс, мульды переворачиваются, чушки (слитки затвердевшего чугуна) вываливаются из них и попадают по жёлобу на ж.-д. платформу или в вагонетку. Опрокинутые пустые мульды движутся в обратном направлении, при этом они обдуваются паром и обрызгиваются известковым молоком. Масса одной чушки чугуна обычно 45 кг. Подобного типа машины используют и для разливки ферросплавов, цветных металлов, шлаков цветной металлургии. Кроме того, в цветной металлургии применяют карусельные Р. м. — вращающиеся столы с мульдами, в которые по жёлобу заливается жидкий металл. Во время вращения стола металл затвердевает и слитки автоматически выбрасываются из мульд (при их опрокидывании) Желоб – трубопроводы, по которым течет чугун или шлак.

Переработанные отходы являются ценнейшим материалом и в ряде областей уже успешно используются в производстве нерудных строительных материалов, дорожном строительстве, металлургии, сельском хозяйстве.

Переработка металлургических шлаков, в отличие от добычи руды из горных пород, не требует затрат на буровзрывные работы и транспортировку, а получаемый в результате щебень заменяет природный щебень и иногда более выгоден для строительства дорог. Например, в Пермской области львиную долю природного щебня уже заменили щебнем из шлака Череповецкого комбината. В Свердловской области дорожникам рекомендовано применение щебня из металлургического шлака. Проведенные Омским СоюздорНИИ исследования также подтверждают, что применение щебня шлакового происхождения фракций до 70 мм в основании дорог позволяет получать монолитное долговечное полотно.

Технологическая схема установки для переработки металургических шлаков в щебень с отделением металла

Оборудование ТДСУ:

1. Вибропитатель ДРО-708-10 на опорной раме;

2. Агрегат сортировки ДРО-654;

3. Галтовочный барабан ДРО-655;

4. Агрегат крупного дробления ДРО-510-30;

5. Агрегат среднего дробления СМД-511;

6. Агрегат сортировки ДРО-669;

7. Конвейера на базе ДРО-904 (2 шт.);

8. Конвейер ДРО-924;

9. Конвейеры: ДРО-923; на базе ДРО-923;

10. Конвейеры на базе ДРО-914;

11. Конвейеры ДРО-914;

12. Конвейеры ДРО-912 (3 шт.);

13. Железоотделитель на опоре (4 шт.);

14. Агрегат управления У7810.4А

Основными технологическими процессами при переработке металлургических шлаков являются разборка с предварительной сортировкой и выделением скрапа; дробление шлака, в т. ч. металлосодержащего; отделение выделившегося в процессе переработки металла; сортировка промежуточная и окончательная; транспортировка. Для дробления в подавляющем большинстве случаев сегодня применяются щековые дробилки со сложным движением щеки. На сортировке продуктов дробления - двухъярусные грохоты. После каждого этапа переработки, обнажающего металл, устанавливаются металловыделяющие устройства (сепараторы электромагнитные, саморазгружающиеся железоотделители). Загрузка линий ведется пластинчатыми питателями. На участках разборки и предварительной сортировки в последнем десятилетии стали применяться колосниковые грохоты, позволяющие увеличить эффективность использования дробилок, и галтовочные барабаны, механизирующие ручной труд по обнажению и выделению скрапа из шлаков, идущих на переработку. Типовое решение по переработке отходов, позволяет организовать почти безотходное производство в металлургии. Данная схема может быть модифицирована с учетом индивидуальных потребностей, что позволяет получать максимальную выгоду. Оборудование поставляется в виде агрегатов, что значительно упрощает и удешевляет подготовку площадки под монтаж (не требуется сооружение тяжелых фундаментов), агрегаты конструктивно и технологически увязаны, имеют электрооборудование (в т. ч. электроаппаратные шкафы, пульты управления, кабельную продукцию), площадки обслуживания. Высокая готовность к монтажу сокращает сроки ввода оборудования в эксплуатацию.
