3.2. Устройства для приготовления реагентов Раствор коагулянта

Общая схема сооружений для приготовления раствора коагулянта приведена на рис. 3.2. Растворные и расходные баки выполняются одинаковой конструкции. Расчетная схема растворного бака приведена на рис. 3.3.

Рис. 3.2. Общая схема сооружений для приготовления раствора коагулянта

1 – растворный бак; 2 – расходные баки; 3 – дозатор; 4 – воздуходувка; 5 – ввод сухого коагулянта; 6 – подача воды для растворения; 7 – подача раствора в растворные баки; 8 – подача раствора в дозатор; 9 – подача раствора в смеситель; 10 – подача воздуха для перемешивания раствора.

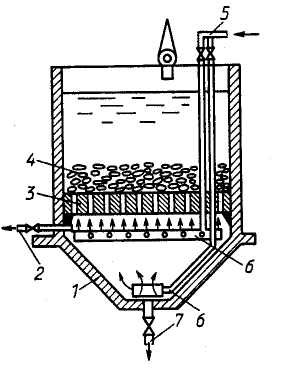

Рис. 3.3. Схема растворного бака

1 – железобетонный резервуар; 2 – отвод раствора коагулянта; 3 – колосниковая решетка; 4 – коагулянт; 5 – подача воздуха; 6 – воздухораспределительная система; 7 – сброс нерастворимых примесей.

Общий объем растворных баков определяется по формуле:

, м3, (3.3.)

где Q – полная производительность водоочистной станции, м3/час;

t – число часов, необходимое для приготовления раствора коагулянта, час, принимается 10-12 час;

Дк – доза коагулянта, мг/л;

С1 – концентрация раствора коагулянта в растворном баке. Принимается, считая по чистому безводному продукту: для неочищенного коагулянта – до 17%; для очищенного кускового – до 20%; для очищенного гранулированного – 24%;

γ- плотность раствора коагулянта. Рекомендуется принять 1 т/м3;

Если объем растворного бака менее 6 м3, рекомендуется принять 1 бак. При большем объеме количество баков n1 должно быть таким, чтобы объем каждого бака не превышал 6 м3.

Таким образом, объем одного растворного бака равен:

, м3 , (3.4.)

Рекомендуется принять квадратный в плане бак. Высота рабочей (вертикальной) части бака (h2) принимается в пределах 0,6…2,5 м. Тогда площадь сечения бака:

, м2 , (3.5.)

Длина стороны бака:

, м, (3.6.)

Тогда высота нижней части растворного бака:

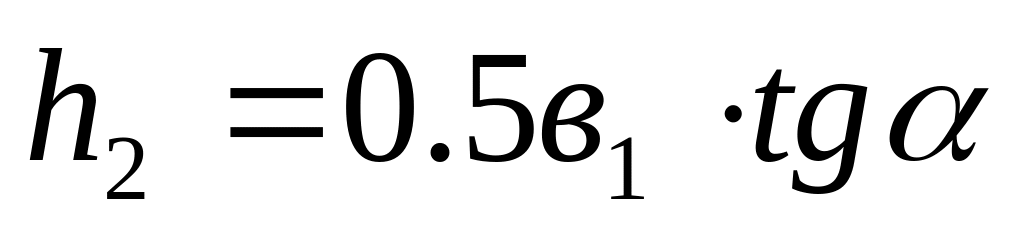

, м, (3.7.)

где α - угол наклона стенок нижней части бака к горизонтали, принимается равным 450.

Полная высота бака:

, м. (3.8.)

Расходные баки конструктивно имеют такую же форму, как и растворные (см.рис.3.3.). В них не устраивается колосниковая решетка и ввод сухого коагулянта.

Общий объем расходных баков определяется по формуле:

, м3, (3.9.)

где С2 – концентрация раствора коагулянта в расходном баке, принимается 15%.

Количество расходных баков n2 должно быть больше количества растворных баков не менее, чем на 1 бак.

Объем одного расходного бака:

, м3. (3.10.)

Размеры расходного бака определяются так же, как и растворного бака.

Количество сжатого воздуха, подаваемого в растворные баки определяется по формуле:

, л/с, (3.11.)

а в расходные баки:

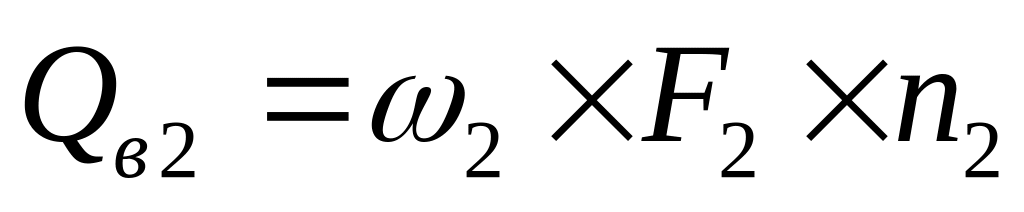

, л/с, (3.12.)

где ω1 и ω2 – интенсивность подачи воздуха в растворные и расходные баки, л/с, принимается: ω1 = 8 – 10 л/с на 1 м3, ω2 = 3 – 5 л/с на 1 м3;

F1 и F2 – площади поперечного сечения соответственно одного растворного и одного расходного бака, м2;

n1 и n2 – количество соответственно растворных и расходных баков, штук.

Общий расход сжатого воздуха, требуемый для обеспечения работы растворных и расходных баков:

, л/с. (3.13.)

По найденному расходу воздуха и данным табл.3.7. определяют марку воздуходувки. Их количество должно быть не менее двух.

Таблица 3.7.

Марки воздуходувок

Подача, м3/час

Марка

Подача, м3/час

Марка

7,8…94,8

ВК – 1,5

до 3600

ТВ – 50 – 1,9

13,2…208,8

ВК – 3

до 6000

ТВ – 80 – 1,4

114…378

ВК – 6

до 10000

ТВ – 175 – 1,6

468…630

ВК – 12

до 12000

ТВ – 200 – 1,4

до 2500

ТВ – 42 – 1,4

до 18000

ТВ – 300 – 1,6

до 3000

ТВ – 50 – 1,6

Требуемая производительность насоса-дозатора коагулянта определяется по формуле:

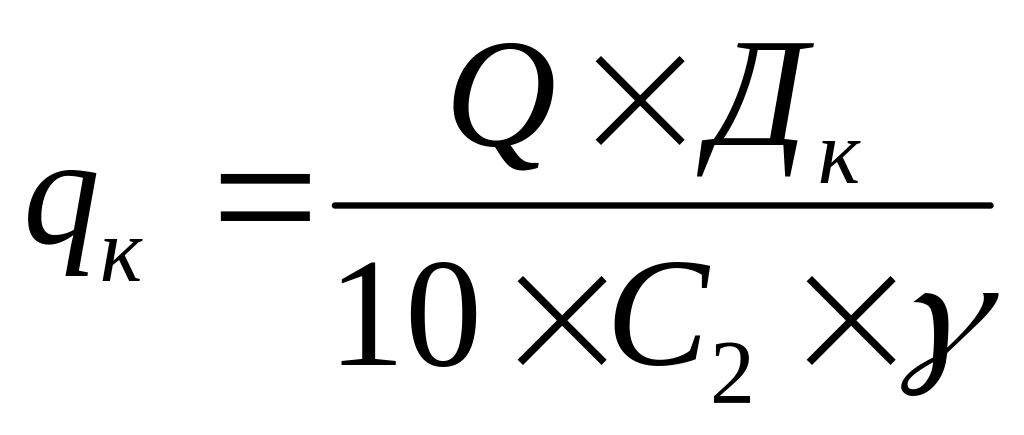

, л/ч. (3.14)

где Q – полная производительность водоочистной станции, м3/час;

Дк – доза коагулянта, мг/л;

С2 – концентрация раствора коагулянта в расходном баке;

γ- плотность раствора коагулянта. Рекомендуется принять 1 т/м3.

Основные характеристики современных насосов - дозаторов приведены в таблице 3.8.

Таблица 3.8.

Характеристики насосов – дозаторов

Подача,

л/час

Напор, м

Марка насоса

Марка

электродвигателя

Диаметр выходного

патрубка,мм

16

63

НД 16/63

АОЛ – 21 - 4

10

25

250

НД 25/250

АО 2 – 21 - 4

10

26

40

НД 26/40

АОЛ – 21 - 24

10

40

25

НД 40/25

АОЛ – 21 - 24

10

40

100

НД 40/100

АО 2 – 21 - 4

10

63

16

НД 63/16

АОЛ – 21 - 4

10

63

100

НД 63/100

АО 2 – 21 - 4

10

100

10

НД 100/10

АОЛ – 21 - 4

10

100

25

НД 100/25

АО 2 – 11 - 4

15

100

250

НД 100/250

АО 2 – 21 - 4

10

160

400

НД 160/400

АО 2 – 21 - 4

10

400

16

НД 400/16

АО 2 – 21 -4

25

630

10

НД 630/10

АО 2 – 21 - 4

25

1000

10

НД 1000/10

АО 2 – 31 - 4

32

1600

10

НД 1600/10

АО 2 – 32 - 54

32

2500

10

НД 2500/10

АО 2 – 32 - 54

40
