3Обьемно-планировочные решения многоквартирных домов

Объемно-планировочная структура основных типов многоквартирных жилых зданий

Многосекционные жилые здания формируются путем блокировки нескольких секций, являющихся элементами объемно-планировочной структуры здания. Секции проектируют рядовыми и поворотными, в том числе с торцевыми окончаниями или без них (приложение Е, рисунок Е.1).

Рядовые секции (в том числе с торцевыми окончаниями) по форме плана могут быть прямолинейными или со сдвигом в плане, а также сложной формы (в том числе криволинейной, Т-образной и т.д.).

Поворотные секции (в том числе угловые) позволяют проектировать здание с развитием:

1) в двух направлениях (секции с углами поворота на 90°, 135° и др. - угловые секции);

2) в трех направлениях (секции с углами поворота на 90°, 120° и др.).

Угловые секции имеют следующие разновидности:

- с размещением лестничной клетки (или лестнично-лифтового узла) в центральной части секции с ориентацией на внутреннюю (или внешнюю) сторону секции;

- с размещением лестничной клетки (или лестнично-лифтового узла во внутреннем (или внешнем) углу секции;

- с ориентацией лестничной клетки и лифтового узла на противоположные стороны секции.

По условиям ориентации по сторонам света и обеспечения инсоляции квартир секции многосекционных жилых зданий проектируются:

- универсальной (неограниченной) ориентации;

- частично ограниченной ориентации (широтные);

- ограниченной ориентации (меридиональные).

Рекомендуемые варианты решений по количеству квартир и уровней в квартирах секций различной ориентации даны в таблице 4.1.

Таблица 4.1

Классификация секции по ориентации	Количество квартир	Количество уровней в квартире
Универсальная (неограниченная)	1; 2	1
	4 - 8	2 - 3
Частично ограниченная (широтная)	3 - 7	1 - 2
Ограниченная (меридиональная)	5 - 8 (до 16*)	1 - 2
* Указано максимальное количество при плане со сдвижкой.

4.1.3 Односекционные жилые здания различаются по форме плана (приложение Е, рисунок Е.2):

- с компактным планом - квадратной, прямоугольной, круглой или эллипсовидной конфигурации;

- с расчлененным планом - Т-образной, трехлучевой, крестообразной и другой конфигурации.

Односекционные жилые здания позволяют максимально использовать периметр наружных стен для светового фронта квартир, включать наибольшее число квартир с двухсторонней (в том числе угловой) ориентацией, обеспеченных сквозным или угловым проветриванием.

Односекционные здания проектируют с одно-, двухуровневыми, иногда трехуровневыми квартирами, количество квартир на этаже в зависимости от принятого варианта планировочного решения может составлять от 1 до 10.

Жилые здания коридорного типа могут иметь двухстороннее и одностороннее размещение квартир вдоль общего внеквартирного коридора (приложение Е, рисунок Е.3).

Форма плана коридорных жилых зданий: протяженная - с коридорами, соединяющими лестнично-лифтовые узлы (или лестничные клетки), или компактная - с коридором, имеющим, как правило, круговой обход вокруг лифтового узла.

Рекомендуемые варианты решений коридорных жилых зданий с различными планировочными структурами по количеству квартир и уровней в квартирах, а также в зависимости от ориентации жилого здания даны в таблице 4.2.

При одностороннем размещении одноуровневых квартир в коридорных жилых зданиях освещение передних, кухонь, санитарных узлов и других подсобных помещений осуществляется вторым светом через остекленный коридор.

Ориентация квартир на две стороны горизонта обеспечивает сквозное (или угловое) проветривание.

Жилые здания галерейного типа проектируются с входами в квартиры с галерей, ведущих к лестнично-лифтовым узлам (лестничным клеткам или открытым лестницам) (приложение Е, рисунок Е.4).

Таблица 4.2

Расположение квартир по отношению к общему внеквартирному коридору	Расположение общего внеквартирного коридора в планировочной структуре здания	Количество уровней в квартире	Ориентация жилого здания коридорного типа
			универсальная	широтная	меридиональная
Двухстороннее размещение квартир	Посередине дома	1			+
		1 - 2*		+
		2 - 3*	+	+
	Поэтажно, со смещением от середины	1			+
		1 - 2*		+
		2 - 3*	+
Одностороннее размещение квартир	По одну сторону дома	1			+
		1 - 2*		+
		2 - 3*	+
	Поэтажно, на различных сторонах дома	1			+
		1 - 2*		+
		2 - 3*	+
* С квартирами, ориентированными на две стороны горизонта.

Рекомендуемые варианты решений жилых зданий галерейного типа с различными планировочными структурами по количеству квартир и уровней в квартирах, а также в зависимости от ориентации жилого здания даны в таблице 4.3.

Таблица 4.3

Варианты расположения галереи в планировочном решении зданий галерейного типа	Количество уровней в квартире	Ориентация жилого здания галерейного типа
		универсальная	широтная	меридиональная
С одной стороны	1			+
	1 - 2*		+
	2 - 3*	+
Поэтажно с различных сторон	1			+
	1 - 2*		+
	2 - 3*	+
* С квартирами, ориентированными на две стороны горизонта.

4.1.6 Выбор типа жилого здания определяется градостроительными условиями его размещения, а также требованиями энергосбережения. Набор типов квартир в секционных, коридорных и галерейных жилых зданиях, строящихся в конкретных регионах, определяется с учетом демографических условий, а также ресурсообеспеченности жилищного строительства.

4.1.7 Квартиры для инвалидов, пользующихся для передвижения колясками, не рекомендуется проектировать в жилых зданиях, в планировочных решениях которых имеются перепады уровней между выходами из лестничных клеток и входами в квартиры. При необходимости применения таких планировочных решений ширину лестниц следует предусматривать с учетом возможности размещения подъемника, перемещаемого наклонно вдоль лестничного марша.

В квартирах, имеющих два уровня, жилые помещения для инвалида-колясочника следует проектировать на уровне входа в квартиру.

4.1.8 В зданиях секционного, коридорного и галерейного типов может быть устроен выход из квартир первого этажа на придомовую территорию, если в пределах этой территории предусмотрены приквартирные участки.

Площадь придомовой территории, в том числе размеры приквартирных участков, определяется в соответствии со СНиП 2.07.01, а также с учетом региональных особенностей.

Приквартирный участок может быть организован вдоль всего фронта квартиры или отдельных ее помещений.

Приквартирные участки не рекомендуется размещать в местах ввода коммуникаций в жилое здание или над местами транзитного прохода коммуникаций.

Блокированный тип многоквартирного жилого дома может иметь объемно-планировочные решения, при которых:

- один или несколько уровней одной квартиры располагаются над помещениями другой квартиры;

- автономные жилые блоки имеют общие входы, вспомогательные помещения, чердаки, подполья, шахты коммуникаций, а также инженерные системы.

Блокированные дома, автономные жилые блоки (квартиры) которых не имеют помещений, расположенных над помещениями других жилых блоков (квартир), общих входов, вспомогательных помещений, чердаков, подполий, шахт коммуникаций и при этом имеют самостоятельные системы отопления и вентиляции, а также индивидуальные вводы и подключения к внешним сетям централизованных инженерных систем, проектируются по СНиП 31-02.

Блокированный тип многоквартирного жилого дома проектируется с непосредственными выходами на приквартирный участок из каждой квартиры, в том числе при расположении ее выше первого этажа.

Размеры приквартирных участков для квартир блокированных жилых домов определяются заданием на проектирование по местным условиям с учетом демографической структуры населения.

В блокированном многоквартирном жилом доме, как правило, предусматривается развитая номенклатура подсобных и дополнительных помещений квартир, в том числе автостоянки, непосредственно связанные с квартирами.

Блокированные жилые дома могут проектироваться с квартирами различной формы плана (прямоугольной, Г-образной, Т-образной, криволинейной), в том числе позволяющей устройство внутренних двориков.

Квартиры, проектируемые в блокированных жилых домах, как правило, имеют параметры жилища повышенного уровня комфорта.

Смешанные типы жилых зданий (коридорно-секционных, секционно-блокированных, галерейно-блокированных и т.п.) имеют сложную планировочную структуру, составленную из объемно-планировочных элементов, характерных для различных типов жилых зданий (приложение Е, рисунок Е.5).

Применение смешанных типов жилых зданий определяется градостроительными условиями их размещения и требованиями энергосбережения.

Коридорно-секционный тип жилого здания объединяет планировочные структуры домов секционного и коридорного типов. Планировка коридорно-секционного здания позволяет сокращать количество лифтовых или лестнично-лифтовых узлов, обеспечивая проходы к ним по коридорному этажу, который может располагаться через несколько этажей по высоте дома (от двух до четырех). При этом промежуточные этажи имеют секционную структуру, а вертикальные коммуникации - лифтовые или лестнично-лифтовые узлы - могут быть включены в основной объем дома или размещаться на относе от него.

Для входа в квартиры, расположенные на секционных этажах, проектируют дополнительные лестничные клетки, соединяющие уровни коридорных и секционных этажей.

Секционно-блокированный тип жилого здания представляет собой планировочную структуру, в которой первые один или два этажа включают квартиры, имеющие входы с придомовой территории, а выше располагаются квартиры, объединяемые в секции. Входы в квартиры, располагаемые в секционных этажах, осуществляются по лестничным клеткам или посредством лестнично-лифтовых узлов, в которые допускается также устраивать входы из квартир блокированной части жилого дома этого типа.

Галерейно-блокированный тип жилого здания имеет планировочную структуру, в которой первые один или два этажа включают квартиры, имеющие входы с придомовой территории, а выше располагаются галерейные этажи.

Входы в квартиры, располагаемые на галерейных этажах, осуществляются по открытым лестницам, лестничным клеткам или посредством лестнично-лифтовых узлов, в которые допускается также устраивать входы из квартир блокированной части жилого дома этого типа.

Жилые многоквартирные дома по своей объемно-планировочной структуре могут быть подразделены на:

• секционные;

• коридорные;

• галерейные;

• коридорно- и галерейно-секционные;

• блокированные.

Наиболее массовые - секционные дома, составляющие 80 % всего объема жилищного строительства ( в России ). В секционных домах группы квартир размещены поэтажно в связи с узлом вертикальных коммуникаций (лестницы, лифты) и имеют входы с лестничных площадок или из лифтовых холлов (рис. a, b, c, d )

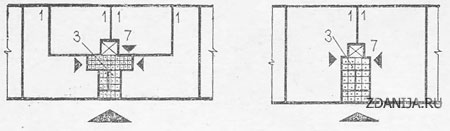

a) Схема объёмно-планировочной структуры жилого здания квартирного типа - четырёхквартирная ( слева ) и двухквартирная секция

Здесь и далее: 1 - квартира; 2-квартира в двух уровнях; 3 - лестница в лестничной клетке; 4 - внутриквартирная лестница; 5 - коридор; б - галерея; 7 - лифт; 8 - усадебный приквартирный участок

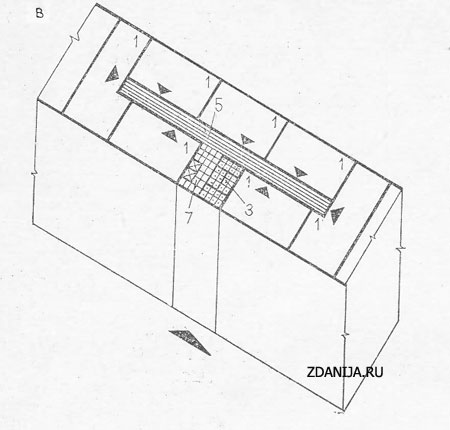

b) объёмно-планировочная структура семиквартирной секции ( пример ) жилого дома

Жилые дома могут быть многосекционными и односекционными ("точечные" или "башенные") (см. рис. 2, г, д), последние менее экономичны, но создают возможности более маневренного размещения в системе городской застройки и разнообразных архитектурно-композиционных решений.

5Классификация малоэтажных жилых домов Современная малоэтажная застройка - это разнообразные по архитектуре и функциональному содержанию, типологически различные типы жилища - от индиви­дуального коттеджа до трех-четырех этажных домов комбинированной структуры с квартирами в нескольких уровнях и сложной системой коммуникаций. Малоэтажные жилые дома всех типов обладают общим качеством - наиболее гуманной формой орга­низации жилища.

Разнообразие форм и разновидностей дает возможность малоэтажной застройке органично вписаться в жилую среду городов, соседствовать с многоэтажными района­ми новостроек, восполнять утраченные фрагменты в исторических зонах.

Городское малоэтажное строительство представлено двумя основными типами застройки - усадебной и плотно-низкой. Первый тип —это индивидуальные или сблоки­рованные жилые дома с частными земельными участками различной площади, второй — многоквартирные дома 2-4-х этажные, комбинированной структуры с участками обще­го использования и, иногда, частными палисадниками при квартирах первого этажа.

В связи с изменением экономических условий и введением ряда законодательных положений в последнее десятилетие в России значительное развитие получило усадеб­ное строительство. Оно реализуется, преимушественно, на частной основе в виде как «сезонного второго жилища», так и основного, расположенного в ближайшем пригороде.

Городская плотно-низкая застройка до настоящего времени не получила у нас должного развития. Исключение составляют экспериментальное строительство в отдель­ных районах Москвы (Южное Бутово, Жулебино, Куркино, Марьино и т.д.) (рис.12.1).

Современные малоэтажные жилые дома в зависимости от вида проживания подразделяются: для постоянного проживания (квартирные) и сезонного проживания (дачи, летние домики). Квартирные дома возводятся двух основных типов: с приквартирными земельными .участками (одно-, двух-, трех)

Малоэтажная жилая застройка - жилая застройка этажностью до 4 этажей включительно с обеспечением, как правило,непосредственной связи квартир с земельным участком.

Малоэтажные, одно- и двухэтажные, одно и двухквартирные дома, располагаемые, как правило, с индивидуальными приусадебными участками и вспомогательными хозяйственными постройками, применяют в сёлах, поселках, коттеджных посёлках а также в посёлках городского типа как в индивидуальном, так кооперативном и частично государственном строительстве. Этот вид жилищ в наибольшей мере соответствует условиям развития личных подсобных индивидуальных фермерских хозяйств, колхозников, рабочих и частных хозяйств и отвечает жизненному укладу и бытовым навыкам сельского населения. Усадебное расположение этого вида домов требует увеличения территории населенных мест, что удорожает устройство инженерых сетей. В индивидуальных домах допусти упрощенное инженерное оборудование ( местное отопление, выгребные уборные и т. п.) Однако, учитывая рост возможностей, должно быть предусмотрено перспективе присоединение домов к сетям водоснабжения, канализации, газоснабжения и др.

В сельских поселках за счет государственных и кооперативных средств возводят и многоквартирные двухэтажные, а в центральных поселках - частично трех и четырехэтажные здания. В многоквартирных домах, как правило, обеспечены в элементы инженерного благоустройства: центральное отопление, водоснабжение, канализация, газоснабжение и др.

В отличие от квартир в многоэтажных домах зониро­вание помещений происходит по вертикали. Как правило, часть помещений, включая входнуЕо группу, общую зону размещаются в нижнем уровне, зона спален - в верхнем. Санитарные узлы, подсобные помещения и дополнительные помещения (жилые комна­ты для гостей, кабинет, детская) размещаются в зависимости от планировочного реше­ния как в нижнем так и в верхнем уровне (рис.12.2).6 Экономические требования к

проектированию многоэтажных жилых домов

Основной вид жилых зданий массового строительства в городах и поселках городского типа - многоквартирные дома средней этажностью и многоэтажные - в основном в 5 и 9 этажей. При выборе этажности многоквартирных жилых домов наряду с градостроительно-архитектурными первостепенное значение имеют экономические факторы (устройство лифтов, мусоропроводов и др., существенно удорожающих возведение и в особенности эксплуатацию жилых зданий). В домах

до 5 этажей (в климатических северных районах и южном до 4 этажей) не требуется устройства лифтов, целесообразно используются конструкции фундаментов, стен, покрытий. Застройку 5 (4)-этажными домами широко применяют в малых, средних и частично в больших городах (с населением 50 - 250 тыс. чел.) и в поселках (на 10 и более тыс. чел.), что позволяет достаточно целесообразно использовать территорию, инженерные сети, благоустройство и транспорт населенных мест такой величины.

Как показали специальные исследования, в крупных и крупнейших городах (с населением 500-1000 тыс. и более) применение жилых 9-16-этажных зданий сокращает территорию застройки, увеличивает плотность расселения, уменьшает пробеги транспорта, сокращает протяженности путей к местам приложения труда и инженерных сетей, а также создает условия для эффективного использования конструкций и технического оборудования зданий.

Дальнейшее повышение этажности жилых домов (до 20 - 26 - 30 этажей) помимо увеличения числа лифтов вызывает необходимость усиления несущих конструкций, усложнение и удорожание инженерного оборудования (отопления, водоснабжения и др.), противопожарных мероприятий и увеличение эксплуатационных затрат. Применение домов такой этажности допустимо в столицах городов и крупных мегаполисах при соответствующих градостроительных, архитектурных и технико-экономических обоснованиях. Повышение этажности применяют для зданий крупнейших гостиниц (например, Олимпийские гостиницы в Москве), а также для уникальных жилых комплексов (Северное-Чертаново в Москве и др.).

В крупных городских комплексах жилых домов повышенной этажности можно расселять 1 - 2 и более тыс. чел., в связи с чем возникают новые социальные задачи по совершенствованию форм культурно-бытового обслуживания населения, приближения учреждений обслуживания непосредственно к жилью, развития общественных сторон жизни населения. Такие дома называют "с приближенным развитым обслуживанием". Экономические требования к проектированию многоэтажных домов диктуются необходимостью сокращения единовременных и эксплуатационных затрат. Применительно к объемно-планировочному решению здания (секции) они сво­дятся к требованиям компактности объема здания (АГ3), минимальному приведенному периметру наружных стен (L/F, м/м2), а применительно к планировочному решению зданий с дорогим стволом вертикальных коммуникаций (незадымляемая лестница, ле­стничный холл, оборудованный 2-3 лифтами) - увеличению числа квартир (или их об­щей площади), обслуживаемых такими дорогими коммуникациями.

Анализ геометрических параметров объемно-планировочных решений жилых домов позволил установить, что в наибольшей мере способствует сокращению теплопо- терь повышение компактности здания за счет увеличения его ширины, в меньшей-дли­ны. При увеличении длины от 50 до 100 м затраты тепла уменьшаются на 6...7% и даль­нейшее удлинение практически не сказывается на теплоэкономике здания. В тоже вре­мя увеличение обычной (10-12 м) ширины корпуса до 14 м и более позволяет снизить удельный расход тепла до 20%.

Однако увеличение ширины корпуса требует существенного пересмотра приемов планировки многоквартирных домов и секций. Его невозможно достичь, увеличивая глубину жилых помещений, так как требования естественного освещенности ограничи­вают глубину жилых комнат шестью метрами. Поэтому развитие ширины корпуса воз­можно путем размещения в его плохо освещенной центральной части вспомогательных и коммуникационных помещений - передних, холлов, кухонь, лестниц, лифтовых хол­лов с соблюдением выше рассмотренных противопожарных и санитарно-гигиенических требований (оборудование темных кухонь электроплитами и вентиляцией с механичес­ким побуждением и пр.).

Поскольку в этих случаях оказывается затрудненным устройство большинства квартир двухсторонними, их воздушная среда обедняется. Средством ее улучшения слу­жит устройство в центральной части плана светоаэрационных шахт. Эта мера желатель­на в умеренном климате и обязательна в теплом и жарком. Способствуя улучшению воз­душной среды, она одновременно способствует естественному освещению лестниц и кухонь, расположенных в центре плана (рис. 10.18).

Дополнительным объемно-планировочным и теплоэкономическим мероприяти­ем служит устройство пассивных систем солнечного обогрева квартир. Ими служит до­полнительное остекление-балконов и лоджий, устройство окон-теплиц и жилых оран­жерей глубиной до 2,0 - 2,5м и оранжерей на крыше дома. Тепловой эффект таких теп- лонакопителей основан на поглощении радиационного тепла, проходящего через ос­текление теплоемкими конструкциями, которые отдают это тепло воздуху помещений после захода солнца. Теплонакопители, их различное размещение и группировка явля­ются и средством композиции фасада, изменения ритма и масштаба его членения (см. рис. 10.! 9). Устройство теплонакопителей на крыше (оранжерей) влияет на решение си­луэта здания.

Радикальными средствами повышения энергоэкономичности проектного реше­ния здания является повышение сопротивления теплопередаче конструкций наружных стен, окон, балконных дверей и крыш, рассмотренное детально в главах 17 и 20 настоя­щего учебника. 158
