Изображение сечения и разреза
Процесс создания украшения обязательно включает в себя техническое представление идеи, т.е. разработку чертежа. Чертеж – это рисунок от руки сделанный при помощи традиционных средств технического рисунка. Чертеж дает два вида информации: вид предмета (формальные данные) и размеры предмета (технические данные) (рис. 21).

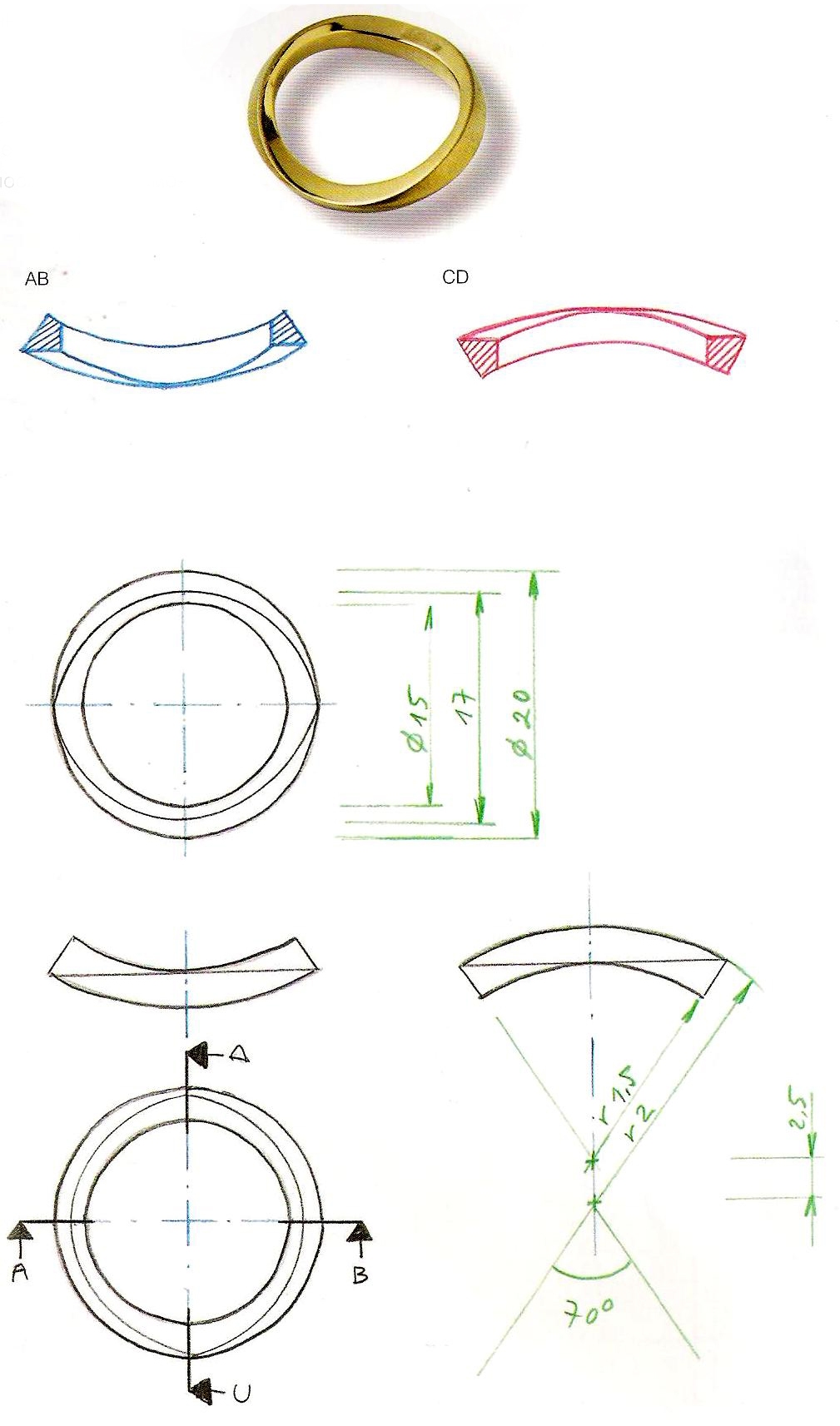

Рис. 21. Изображение сечений и разрезов в проекте золотого кольца
Внутренняя часть предмета изображается отдельно на виде спереди, сверху или сбоку, разрезанной воображаемой плоскостью, как-будто он сделан из мягкого материала и его можно разрезат ножом. Чтобы знать, к какой части предмета относится изображенное отдельно сечение, на одном из видов указываются следующие данные: направление и место прохождения секущей плоскости при помощи оси, которая должна быть жирнее на концах, при помощи букв у каждой из вершин (например А-А, А-В, В-В и т.д.) и двух широких заштрихованных стрелок у вершин, подсказывающих как смотреть на рисунок. Разница между разрезом и сечением состоит в том, что сечение показывает часть разрезанного предмета без привязки к впредмету. Разрез показывает еще и весь предмет, который виден за этим срезом. Внутренняя часть цельного предмета заштриховывается тонкими параллельными наклонными линиями.
Передача объема
Передача объема завист от правильно изображения света и тени: фокуса света (свойство, интенсивность и расположение), фона и освещенного предмета (его материал и текстура). Для передачи матовой поверхности характерно изображение мягкого перехода тонов, нерезкие границы перехода тонов, отсутствие отблесков и отражений на поверхности. Для передачи глянцевой поверхности – резкий контраст с четкими границами, с бликами и отражениями собственного тела и расположенных рядом тел (рис. 22, 23).

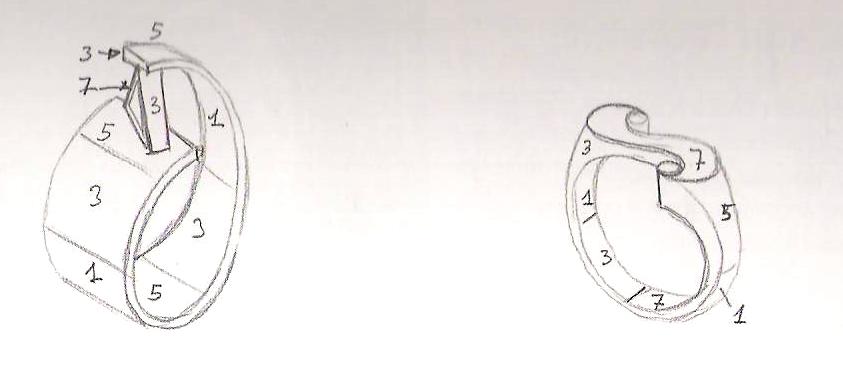

Рис. 22. Передача светотональных отношений на кольце
а
б |
|
Рис. 23. Последовательность светотональной проработки кольца:
а – матовой поверхности, б – глянцевой.
1, 2, 3, 4, 5, 6, 7 – Зоны тональной насыщенности в передаче формы
Рис. 24. Эскиз серебряного кольца, выполненный тушью

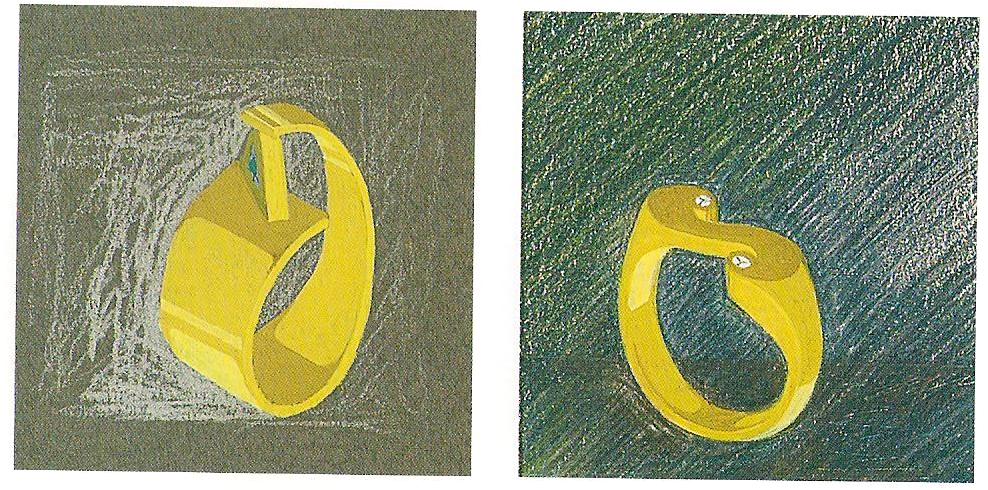

Рис. 25. Эскизы золотых колец, выполненые гуашью и цветными карандашами
Выгнутая поверхность неравномерно освещена. Разные наклонные поверхности определяют свет и тень предмета, внутренние стороны немного темнее внешних. На предмете тени не должны располагаться симметрично, т.к. от этого теряется ощущение объема. Чтобы нарисовать тень, надо определить наклон в лучах света и направление тени.

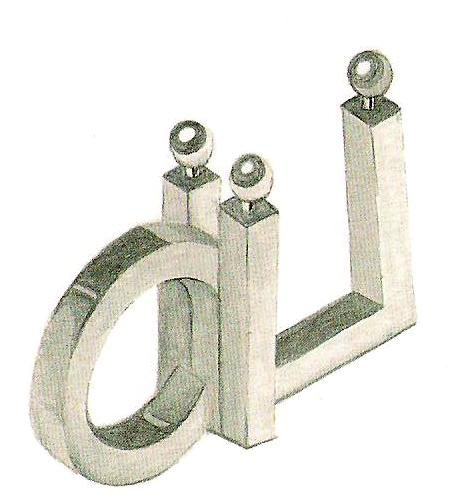

Рис. 26. Эскизный проект ювелирного кольца в ортогональном и аксонометрическом изображении
