Создать эскиз образца художественно-промышленного изделия для малой серии, техника исполнения и материалы на выбор. Эскиз ювелирного изделия (кольца) для малой серии
Для выполнения эскиза ювелирного изделия понадобится бумага плотной структуры со слегка шероховатой поверхностью для матовых изделий (типа «кансон»), акварельная со слабошероховатой поверхностью, бумага для рисования (подходит для рисования гуашью и карандашами), изометрическая (хороша для быстрого наброска), калька (используется для калькирования, можно работать карандашами, ручкой, фломастерами). Понадобятся также циркуль с фиксатором, различные лекала, пластмассовые шаблоны с эллипсами, транспортир, линейка с делениями, угольник, миллиметровка, помогающая строить параллельные линии. Акварельные краски, гуашь, темпера, цветные карандаши, гелевая и шариковая ручки, пастель, кисти беличьи разных размеров, тушь.
Функция эскиза:
Эскиз – это рисунок, выполняемый от руки, без инструментов, помогающий ювелиру выразить свою идею, представить объем украшения, его конструкцию, детали, масштаб с учетом правил перспективы.
Качество эскиза определяется точностью передачи замысла и художественной выразительностью.

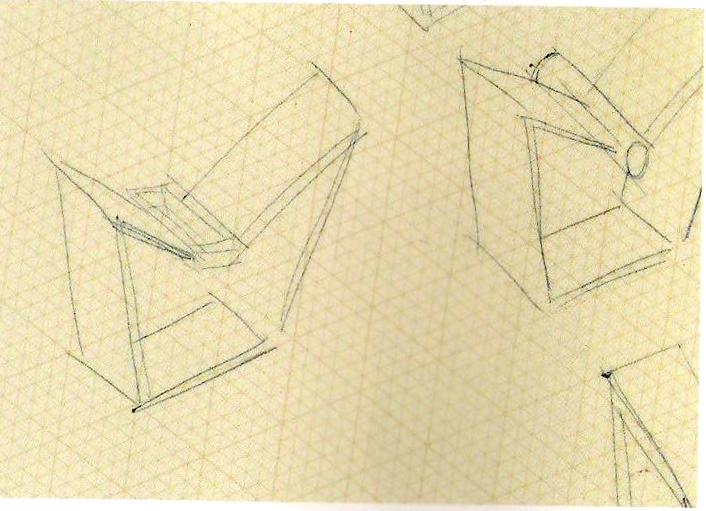

Рис. 13. Начальная стадия работы над эскизом. Поиск идеи
Теоретическое введение
При изображении украшений из-за малой величины предмета и небольшого расстояния от него до наблюдателя не применяются правила угловой (конической) перспективы, а используется параллельная перспектива в которой не учитывается оптическое искажение размеров и которая больше отвечает техническому, а не художественному рисунку.
В проектировании художественно-промышленных изделий основная задача рисования эскиза заключается в том, чтобы трехмерный предмет изделия изобразить на двухмерной плоскости листа бумаги.
Изображение параллельной перспективы осуществляется в виде ортогонали и аксонометрии.
Ортогональное изображение представляет собой проекцию предмета на плоскость, полученную при помощи параллельных лучей, перпендикулярных этой плоскости (рис. 14). При изображении предмета способом ортогонального рисунка или чертежа принято рассматривать предмет по основным взаимноперпендикулярным направлениям: сверху – снизу, спереди – сзади и с боков. Для более сложных в конструктивном отношении форм необходимо дополнительно к внешнему виду уяснить характерные внутренние разрезы, параллельные основным направлениям.
Для более наглядного изображения предмета применяется особый вид рисунка и чертежа – аксонометрия. Аксонометрическое изображение получают путем проекции предмета на плоскость параллельными лучами, наклонными под определенными углами к этой плоскости.
Аксонометрический рисунок и чертеж наглядно передают пространственное построение предмета, т.к. одновременно показывают сразу три его стороны: верхнюю (или нижнюю), переднюю и боковую и позволяют судить о размерах и объеме предмета. На рис. 15 на примере куба показаны различные виды аксонометрических изображений, полученных параллельными лучами, направленными под разными углами к плоскости проекции. Они отличаются друг от друга направлением главных осей, по которым строятся основные стороны предмета, и размерам, откладываемым на этих осях в глубину.
Аксонометрическое изображение на рис. 15: а – называется изометрией, б – диаметрией, в – фронтальной проекцией, г – военная проекция, в последнем случае построение плана не подвергается искажениям.
Рис. 14. Получение ортогонального изображения
Рис. 15. Виды аксонометрических изображений: а – изометрия, б – диаметрия, в – фронтальной проекция, г – военная проекция
