Основні положення та означення.

1. Лінзою називають однорідне оптично – прозоре середовище обмежене сферичними поверхнями.

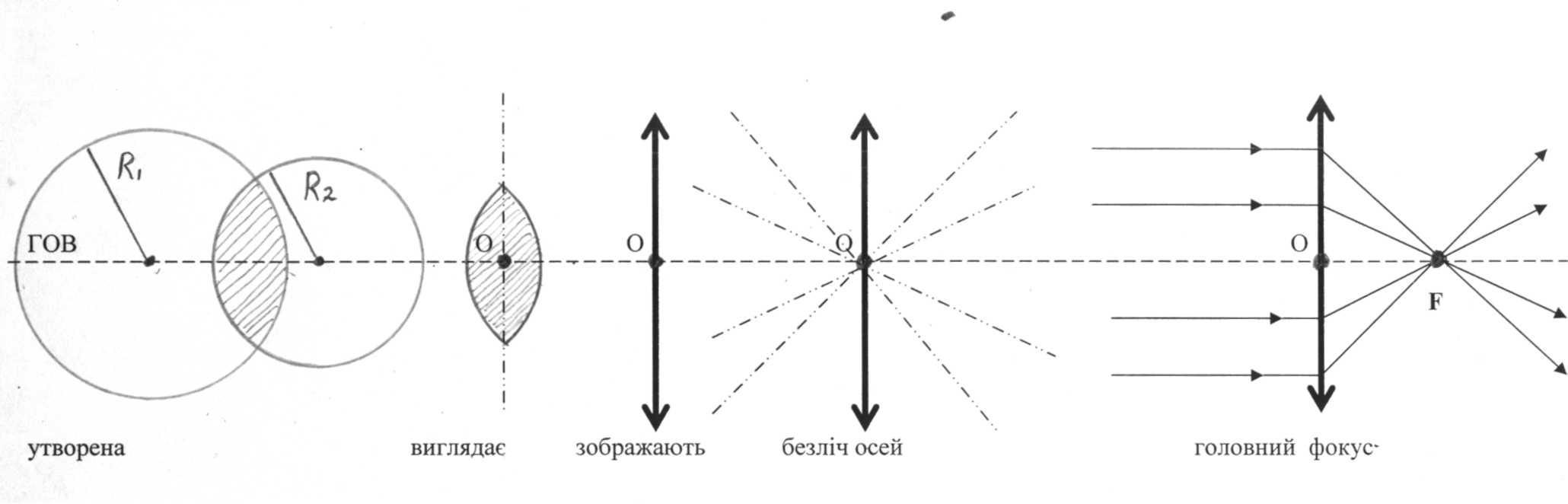

Збиральна лінза.

2. Оптичний центр лінзи – точка перетину головної оптичної осі та перпендикулярної до неї площини, що проходить через краї лінзи.

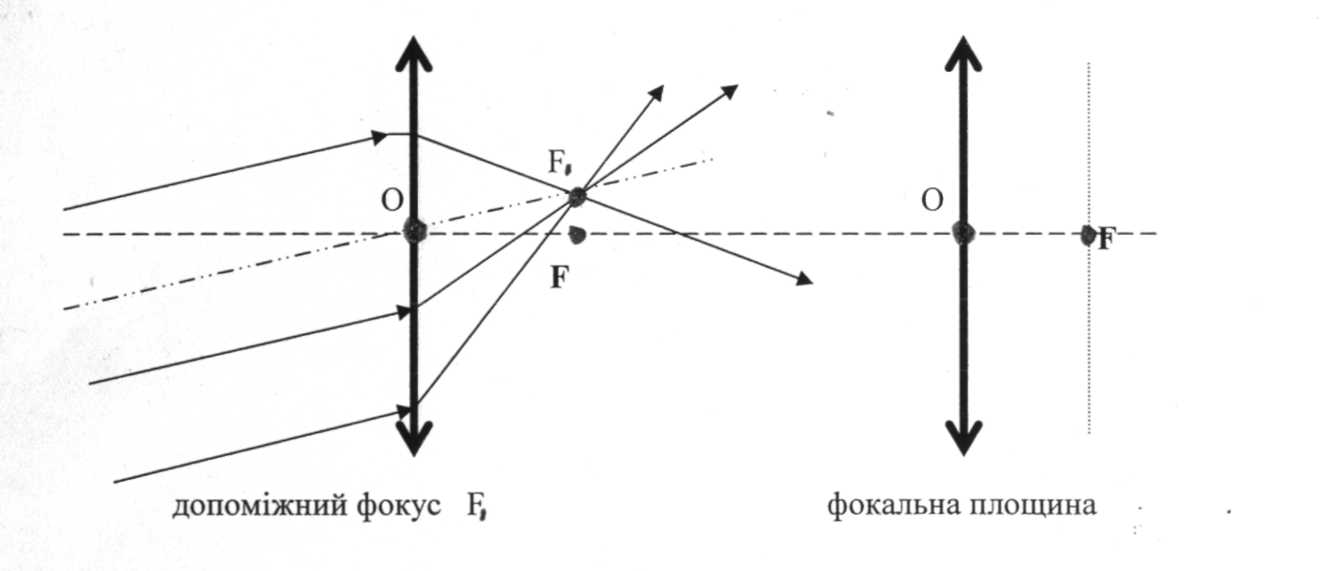

3. Через оптичний центр лінзи проходить безліч осей.

4. Промінь, що проходить через оптичний центр лінзи не заломлюється!

5. Промені, що ідуть паралельно оптичній осі, після проходження лінзи перетинаються в одній точці яку називають фокусом лінзи

6. Промені, що ідуть паралельно головній оптичній осі, після проходження лінзи перетинаються в одній точці яку називають головним фокусом лінзи ( F )

7. Усі фокуси лінзи утворюють фокальну площину, яка перпендикулярна до головної оптичної осі.

8. Побудова зображення у збиральній лінзі.

Д овільна точка. Точка на головній оптичній осі.

А

F₁

o F A o F A'

A'

Для побудови зображення точки необхідно два промені: промінь, що проходить через оптичний центр лінзи та промінь , що іде паралельно оптичній осі.

9. Характер зображення залежить від відстані між предметом та лінзою.

Предмет знаходиться:

А A

B О F B' B O F B'

2F F 2F F

A'

A'

За подвійною фокусною відстанню Між фокусною та подвійною фокусною

1. Дійсне 1. Дійсне

2. Перевернуте 2. Перевернуте

3. Зменшене 3. Збільшене

Між фокусом так лінзою

1. Уявне

А' 2. Пряме

3. Збільшене

А

В' В О F

2F F

10. Геометрична модель, предмет – лінза – зображення, зводиться до двох подібних трикутників.

H/h =b/a

H

a

b h

11. Фокусною відстанню лінзи називають відстань від оптичного центра лінзи до головного фокуса лінзи.

H/h =b/a

H

a

F

b f h

12. Величину обернену до фокусної відстані лінзи називають оптичною силою лінзи

Оптичну силу лінзи вимірюють у діоптріях ( дптр )

Оптична сила лінзи як і фокусна відстань залежить від: показника заломлення матеріалу лінзи; показника заломлення середовища в якому знаходиться лінза ; радіусів кривизни лінзи.

13. Лінзу називають тонкою, якщо її товщина мала в порівнянні із меншим із її радіусів. Формула тонкої лінзи:

H

a

F

b f h

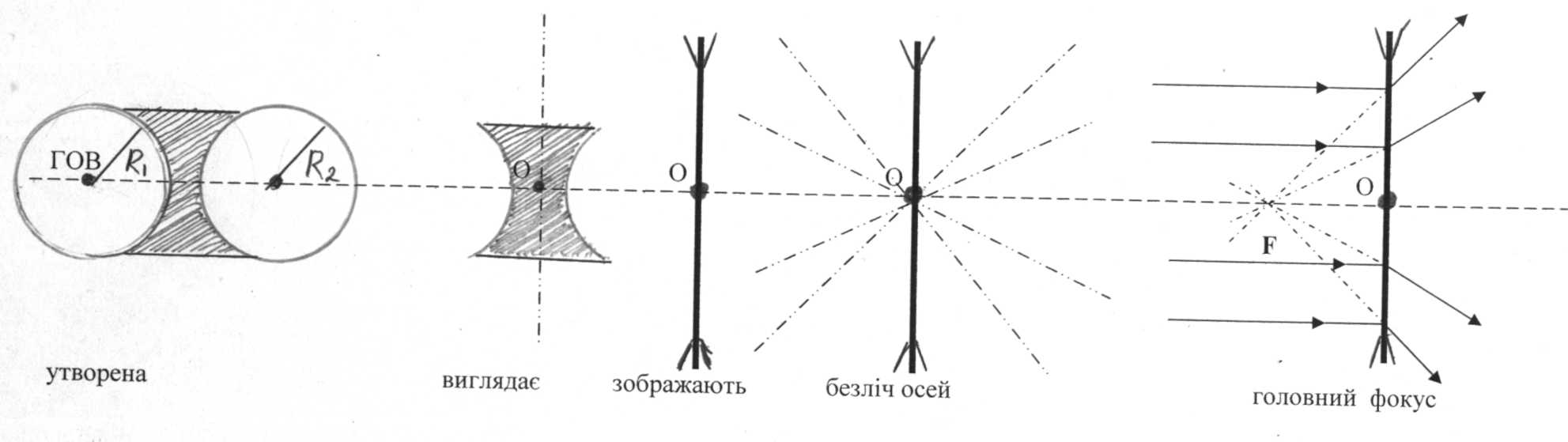

Розсіювальна лінза

1 4.Побудова зображення А

В

В' F O

1. Уявне 2. Перевернуте A'

15. Формула тонкої розсіювальної лінзи: .

Конспект.

Домашнє завдання.

1.Опрацювати по підручнику «Фізика» тему : Лінзи 2.Вивчити основні означення даної теми

3. Підготувати доповідь або реферат на теми: Проекційний апарат. Фотографічний апарат. Око як оптична система. Кут зору. Відстань найкращого бачення. Мікроскоп. Астрономічна труба Бінокль.

Заняття № 50 ____________2011р.

Тема: Побудова зображення предмета як сукупності точок. Лінійне збільшення, одержуване за допомогою лінзи.

H

a

F

b f h

1. На якій відстані від лінзи з оптичною силою 4,5дптр потрібно розмістити предмет, щоб його зображення було зменшеним у 6 раз? а) 0,55 м; б) 1,1 м; в) 1,5 м; г) 1,8 м;

2. На якій відстані від лінзи, що має фокусну відстань 12 см, треба поставити предмет, щоб його дійсне зображення було втричі більше від самого предмета? а) 0,1м; б) 16 см; в) 2 м; г) 0;

3. Лінза дає збільшене у три рази зображення предме­та, що знаходиться на відстані 10 см від неї. Яка фокусна від­стань лінзи? а) 2 см; б) 1 см; в) 0; г) 7,5 см;

4. Предмет розмістили на відстані 4F від збірної лінзи. У скільки разів його зображення на екрані менше від самого предмета? а) 2 рази; б) 3 рази; в) 1,5 разів; г) 0,5 разів;

5. Відстань від предмета до екрана 3 м. Лінзу якої оптичної сили треба взяти і де її треба розмістити, щоб отримати зображення предмета збільшене в 5 разів?

а) 2,4 дптр на відстані 0,5 м від предмета; б) 3,8 дптр на відстані 1,2 м від предмета; в) 3,15 дптр на відстані 0,75 м до зображення; г) 2,74 дптр на відстані 4,5 м від предмета; д) вірної відповіді тут немає.

6. Предмет розміщений в фокусі лінзи з оптичною си­лою мінус 2дптр. Чому дорівнює відношення висоти зобра­ження до висоти предмета?

а) незмінне; б) зменшене у 2 рази; в) зменшене у 3,5 ра­зи; г) збільшене у 4 рази;

7. Яке збільшення дає проекційний апарат, фокусна відстань об'єктива якого 15 см, якщо екран розміщено на від­стані 4,5 м від об'єктива? а) 16; б) 31; в) 29; г) 14;

8.3а допомогою фотоапарата з кадром 9x12 см треба зняти будинок довжиною 50 м. На якій відстані від будинку треба встановити фотоапарат, щоб весь фасад будинку поміс­тився на плівці, якщо головна фокусна відстань об'єктива фо­тоапарата 12 см? а) 0,2 м; б) 1 м; в) 50 м; г) З0 м;

Домашнє завдання.

1.Опрацювати по підручнику «Фізика» тему : Лінзи 2.Вивчити основні означення даної теми

3. Розв’язати задачі.

1. Відстань від предмета до збиральної лінзи і від лінзи до зображення однакова і дорівнює 0,5 м. У скільки разів збі­льшиться зображення предмета, якщо його змістити на від­стань 20 см в напрямку до лінзи? а) 2 рази; б) 4 рази; в) 0; г) 5 разів; д) вірної відповіді тут немає.

2. Збиральна лінза дає на екрані збільшене в 2 рази зо­браження предмета. Відстань від предмета до лінзи перевищує її фокусну відстань на 6 см. Яка відстань від лінзи до екрана? а) 36 см; б) 0; в) 0,5 см; г) 10 см;

3. Предмет поставили на відстань 60 см від двоопуклої лінзи і дістали дійсне, обернене і збільшене в 2 рази зображен­ня. Яка фокусна відстань лінзи? а) 1 м; б) 2 м; в) 0,4 м; г) 3 м;

Задачі на самостійну роботу.

1. Відстань від предмета до екрана 90 см. Де треба роз­містити між ними лінзу, фокусна відстань якої 20 см, щоб діс­тати на екрані чітке зображення предмета?

а) 0,9 м і 0,6 м від предмета; б) 0,6 м і 0,3 м від пред­мета; в) 0,45 м і 0,45 м від зображення; г) 0,5 м і 0,4 м від предмета; д) вірної відповіді тут немає.

2. Розглядаючи предмет у збиральну лінзу і розміщу­ючи його на відстані 4 см від неї, дістають уявне зображення предмета, яке в 5 разів більше від нього. Яка оптична сила лін­зи?

а) 10 дптр; б) 20 дптр; в) 0; г) 0,4 дптр; д) вірної відпо­віді тут немає.

3. Зображення міліметрової поділки, розміщеної на від­стані 2,5 см від лінзи, має на екрані розмір 8 см. На якій відстані від лінзи розміщений екран? а) 1 м; б) 3 м; в) 2 м; г) 0; .

4. Яка оптична сила розсіювальної лінзи, коли відомо, що предмет, розташований перед нею на відстані 40 см дає уявне зображення, зменшене в 4 рази? а) -3,5 дптр; б) -7,5 дптр; в) -1,25 дптр; г) 4,25 дптр;

.

5. Освітлена щілина висотою 10 см проектується за допомогою збиральної лінзи з фокусною віддалю 10 см на ек­ран, віддалений від лінзи на відстань 12 см. Яка висота зобра­ження предмета?

а) 3 см; б) 1 см; в) 0; г) 2 см;

6. Перевіряючи свої окуляри, учень побачив на підлозі кімнати дійсне зображення лампи, що висить на відстані 3 м від підлоги, тримаючи окулярне скло під лампою на відстані 1 м від підлоги. Яка оптична сила скельця окуляра? а) 4 дптр; б) 1,5 дптр; в) 0; г) 2 дптр;

7. Людина, знявши окуляри, читає книгу, тримаючи її на відстані 16 см від очей. Якої оптичної сили в неї окуляри? Відстань найкращого бачення 25 см. а) -2,25 дптр; 6) 0,3 дптр; в) 0 дптр; г) 1,8 дтпр;

8. Об'єктив фотоапарата має фокусну відстань 5 см. На якій відстані від об'єктиву треба розмістити предмет, щоб ви­йшов знімок в 1/9 натуральної величини? а) 1,5 м; б) 2 м; в) 0,5 м; г) 0,25 м;

9. Якою буде відстань між предметом і його зобра­женням, утвореним лінзою з оптичною силою 5 дптр, якщо предмет розташований на відстані 25 см від лінзи? а) 100 см; б) 120 см; в) 125 см; г) 90 см;

10. Яке лінійне збільшення дає збиральна лінза з фоку­сною відстанню 20 см, якщо предмет розміщено на відстані 25 см від лінзи? а) 1; б) 3; в) 4; г) 2; .

11. На якій відстані від розсіювальної лінзи буде зобра­ження предмета, що розташований у її фокальній площині, якщо фокусна відстань лінзи 6 см?а) -2 см; б) -3 см; в) 3 см; г) 4 см;

12. Предмет знаходиться на відстані 30 см від розсіюва­льної лінзи з фокусною відстанню 15 см. На якій відстані від предмета буде його зображення? а) 20 см; б) 10 см; в) 34 см; г) 15 см;

13. Відстань від предмета до збиральної лінзи у 5 разів більша, ніж фокусна відстань лінзи. У скільки разів зображен­ня буде меншим від самого предмета? а) 5; б) 3; в) 4; г) 2;

14. На якій відстані від розсіювальної лінзи розміщено предмет, якщо його зображення розташоване на відстані 10 см від неї? Фокусна відстань лінзи 15 см.

а) З0 см; б) 40 см; в) 25 см; г) 45 см;

15. Екран розміщений на відстані 2 м від предмета. За допомогою збиральної лінзи отримали чітке зображення пред­мета. Чому дорівнює фокусна відстань лінзи, якщо вона роз­міщена на віддалі 60 см від предмета? а) 51 см; б) 42 см; в) 31 см; г) 24 см;

Заняття № 51 ____________2011р.

Тема: Явища, що пояснюються хвильовими властивостями світла

Світлові хвилі. Інтерференція світла. Біпризма Френеля. Кольори тонких плівок. Інтерференція світла в клиноподібній плівці. Кільця Ньютона. Інтерференція світла в природі; застосування її в техніці. Інтерферометр Майкельсона. Дифракція світла. Дифракційна решітка. Дифракційний (нормальний) спектр. Визначення довжини світлової хвилі. Поняття про поляризацію. Поняття про голографію.

Основні положення та означення.

1. Явище взаємного підсилення і ослаблен­ня коливань у різних точках середовища внаслідок накладання когерент­них хвиль називається інтерференцією.

2. Вивчаючи явище інтерференції, Френель розробив методи одержання когерентних джерел світла – когерентними можуть бути тільки промені, створені тим самим джерелом світла.

3. Отже, щоб отримати інтерференцію світла, треба промені, які ідуть від одного джерела світла у різних напрямках, накласти один на одного яким-небудь приладом. Френель використав для цього призми

S₁

S

S_{2 Е}

4. Найчіткіша картина інтерференції буде там де будуть взаємодіяти монохроматичні промені тобто промені, що матимуть однакову частоту коливань.

5. Якщо джерело світла матиме вигляд вузької світної щілини то на екрані спостерігають темні і світлі смуги. В світлих смугах відбувається підсилення світла, а в темних – послаблення.

6. У мови максимального підсилення та максимального послаблення виглядають так:

де - оптична різниця ходу, k – номер інтерференційного максимуму чи мінімуму ( k= 1,2,3, ……….)
