3.4 Вибір трансформаторів
Відповідно до початкових даних до складу навантажень Sн1, Sн2 і Sн3 входять споживачі всіх категорій по надійності електропостачання. Тому на кожній підстанції приймаємо до установки два трансформатори. Потужність трансформаторів на підстанціях обираємо по виразу (3.5):
,
де kп – коефіцієнт допустимого перевантаження трансформатора в після-аварійному режимі;
Sp – розрахункове навантаження;
n – кількість трансформаторів.
Для масляних трансформаторів незалежно від значення попереднього навантаження і температури середовища, що охолоджує, в табл. 3.7 приведені допустимі перевантаження в після-аварійному режимі і їх тривалість. При kп = 1,4 Sт.ном > Sн/1,4.
Таблиця 3.7 –Вибір коефіцієнта допустимого перевантаження kп
kп, в.о. |
1,3 |
1,45 |
1,6 |
1,75 |
2,0 |
Тривалість, хв |
120 |
80 |
45 |
20 |
10 |
Для споживачів з однаковими навантаженнями Sн1 = Sн2 = 22.4 МВА. Тоді номінальні потужності трансформаторів будуть складати
Sт.ном > 22.4/1.4 = 15.7 МВА.
Приймаємо до установки трансформатори типу|типа| ТДН-16000/110 (Додаток Ж).
Для споживача з навантаженням Sн3 = 33.5 МВА номінальна потужність одного трансформатора буде складати
Sт.ном > 33.5/1.4 = 23.5 МВА.
Приймаємо до установки два трансформатори типу|типа| ТРДН-25000/110.
Довідкові і розрахункові параметри обраних трансформаторів занесемо в табл. 3.8.
Таблиця 3.8 – Параметри вибраних трансформаторів
Трансфор-матор |
Sт.ном, кВА |
UВН, кВ |
UНН, кВ |
Рх, кВт |
Рк, кВт |
uк, % |
Iх, % |
Qх, квар |
Rт, Ом |
Хт, Ом |
ТДН-16000/110 |
16000 |
115 |
10,5 |
18 |
85 |
10,5 |
0,7 |
112 |
4,4 |
86,8 |
ТРДН-25000/110 |
25000 |
115 |
11 |
25 |
120 |
10,5 |
0,65 |
163 |
2,5 |
55,5 |
Параметри трансформаторів Sт.ном, Uвн, Uнн, Рх, Рк, uк і Iх прийняті відповідно до довідкових даних (Додаток Ж.2). Параметри Rт, Xт і Qх розраховані по виразах (3.4), (3.5) і (3.6) відповідно.
Активний опір трансформатора, Ом
.
Індуктивний опір трансформатора, Ом
.
Втрати реактивної потужності в сердечнику|осерді|, квар
.
Для трансформатора ТДН-16000/110
Для трансформатора ТРДН-25000/110:
Rт = 2,5 Ом; Хт = 55,5 Ом; Qx = 163 квар.
Відзначимо, що для трансформатора ТРДН-25000/110 з розщепленими обмотками нижчої напруги опори Rт і Хт визначені для випадку, коли ці розщеплені обмотки працюють паралельно. У разі роздільної роботи цих обмоток опір кожної обмотки буде в 2 рази більше Rт' = Rт'' = 2Rт, Хт'' = Хт'' = 2Хт.
Після|потім| вибору номінальної напруги|напруження| мережі|сіті|, перетинів проводів повітряних ліній і трансформаторів принципова схема електричної мережі|сіті| матиме вигляд|вид|, показаний на рис. 3.4.

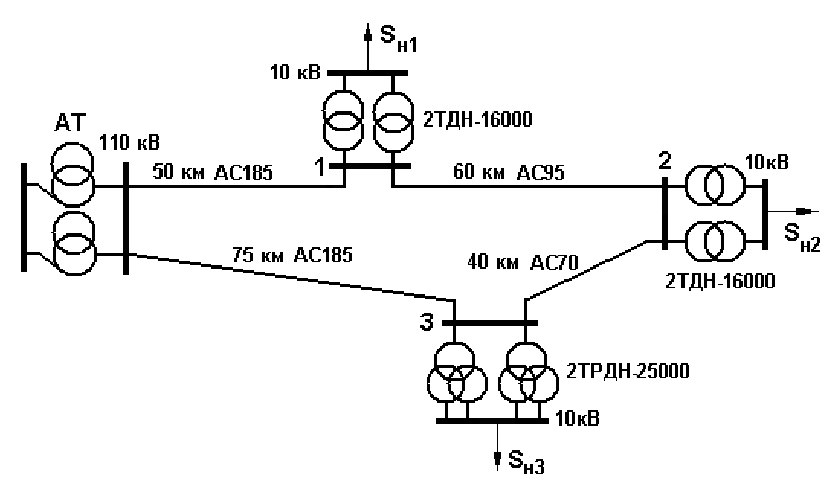

Рисунок 3.4 – Принципова схема електричної мережі|сіті|
