5. Крупноблочные здания. Системы разрезки стен на крупные блоки. Конструктивные решения блоков.

В основе конструктивного решения кб-х и кп-х зданий лежит идея членения их конструктивных элементов на отдельные крупноразмерные детали вес которых может доходить до 5-и и более тон.

Изготовление крупноразмерных деталей: фундамента, стен в виде блоков или панелей, перекрытий перегородок лестниц и др, производ-я на спец заводах с современным технологич-м оборудованием, позволяющим облегчить массов. изготовление элементов зданий с малыми затратами рабочей силы и в короткие сраки. Полностью отделан-й на заводе-изготовителе укрупнённые детали домов поступают на строй площадки устанавливаются монтируются на места при помощи кранов. После монтажа остаётся лишь заделать стыки, настелить чистые полы, смонтировать сантех оборудование и выполнить молярные работы. Возникновение крупноблочного домостроения относится к 1926-27. Кр.блоч-и наз здания стены которого возвод. из искусственных или природных камней большёго размера. Камни эти называются кр.блоками укладываемые в стену на растворе с соблюдение перевязки швов. Кр.блоч-е стены имеют все признаки каменной кладки. Отличие кр.блоков от кр.панелей тем что они обладают самостоятельной устойчивостью в отличии от панелей, а кр.панели требуют закрепления их во время монтажа.

Разрезка стен на крупные блоки

1)рядовой простеночные блок; 1’)угловой простеночный блок. Основной формой тенового кр.блока явл.прямоугольный параллелепипед. Толщина которого = толщине стены т.е. имеем кладку в один камень; 2)подоконный блок; 3)перемычечный; 3’)угловой перемычечный блок; 4)цокольный; 4’)угловой цокольный.

Конструкция рядового простеночного блока

1)фактурный слой

2)монтажные петли

b_ном=100,120,140,160,180.

3)деревянная антисептированная пробка(d=5см,l=100мм)

Угловые(выступающий) простеночные блоки

Угловой(входящий) простеночный блок.

Перемычечные блоки

4)Четверть для опирания плиты перекрытия

l=200,240,280,320

При помощи металлических накладок перемычечный блок соединяется между собой образуя единый ж\б пояс.

Угловой перемычечный блок

6. Крупнопанельные здания. Конструктивные решения. Стыки.

Наибольшее применение нашли следующие системы конструкций крупнопанельных зданий:

1.каркасно-панельное

2.безкаркасная крупнопанельное

В первой системе основан на принципе разделения несущих и ограждающих функций. Нагрузки действующие на здание воспринимается ригелями и стойками каркаса, а панели стен перекрытий перегородок опираются на каркас и через него передают нагрузку на фундамент.

Во второй системе основанной на принципе совмещения несущих и ограждающих функций панели и сопряжение между ними сконструировано таким образом, что они не нуждаются в помощи каркаса т.к. сами воспринимают и несут все действующие на здания нагрузки.

Выбор той или иной системы конструкций здания, а так же решения конструкций стен перекрытий, перегородок и других элементов здания должны производится в тесной увязке с местными условиями:

1.месные сырьевые ресурсы

2.материально-производственная база

А также исходя из назначения здания. Бескаркасная крупнопанельная схема имеет следующие преимущества:

1.меншее количество монтажных элементов

2.простота конструктивного решения панелей

3. однородности применяемых материалов обеспечивают высокую их технологичность.

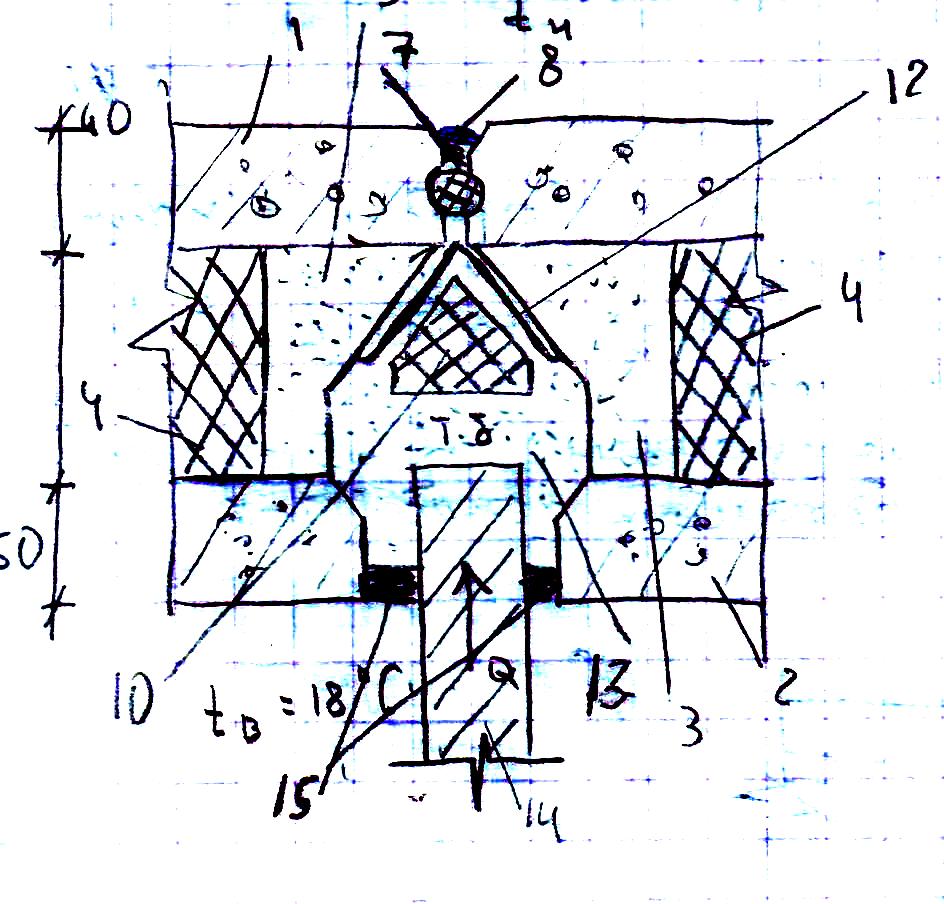

Горизонтальный стык 3-х слойных стеновых панелей с противодождевым барьером или зубом.
