2.7. Графічна робота « Перспектива споруди»
Побудувати зображення об'ємної фігури та її тіні у перспективі. Варіанти завдань рис. 21а.
Рис. 21а
3. Проекції з числовими позначками
3.1. Загальні відомості
Проекції з числовими позначками (ПЧП) – це ортогональні проекції геометричних образів на горизонтальну площину проекцій, які супроводжуються числовими позначками.
Ч ислові позначки вказують на відстані від геометричних елементів об’єкта до площини проекцій в метрах. Відносно нульового рівня числові позначки можуть бути як від’ємні так і невід’ємні. Знак «+» на кресленні приводять обо-в’язково.

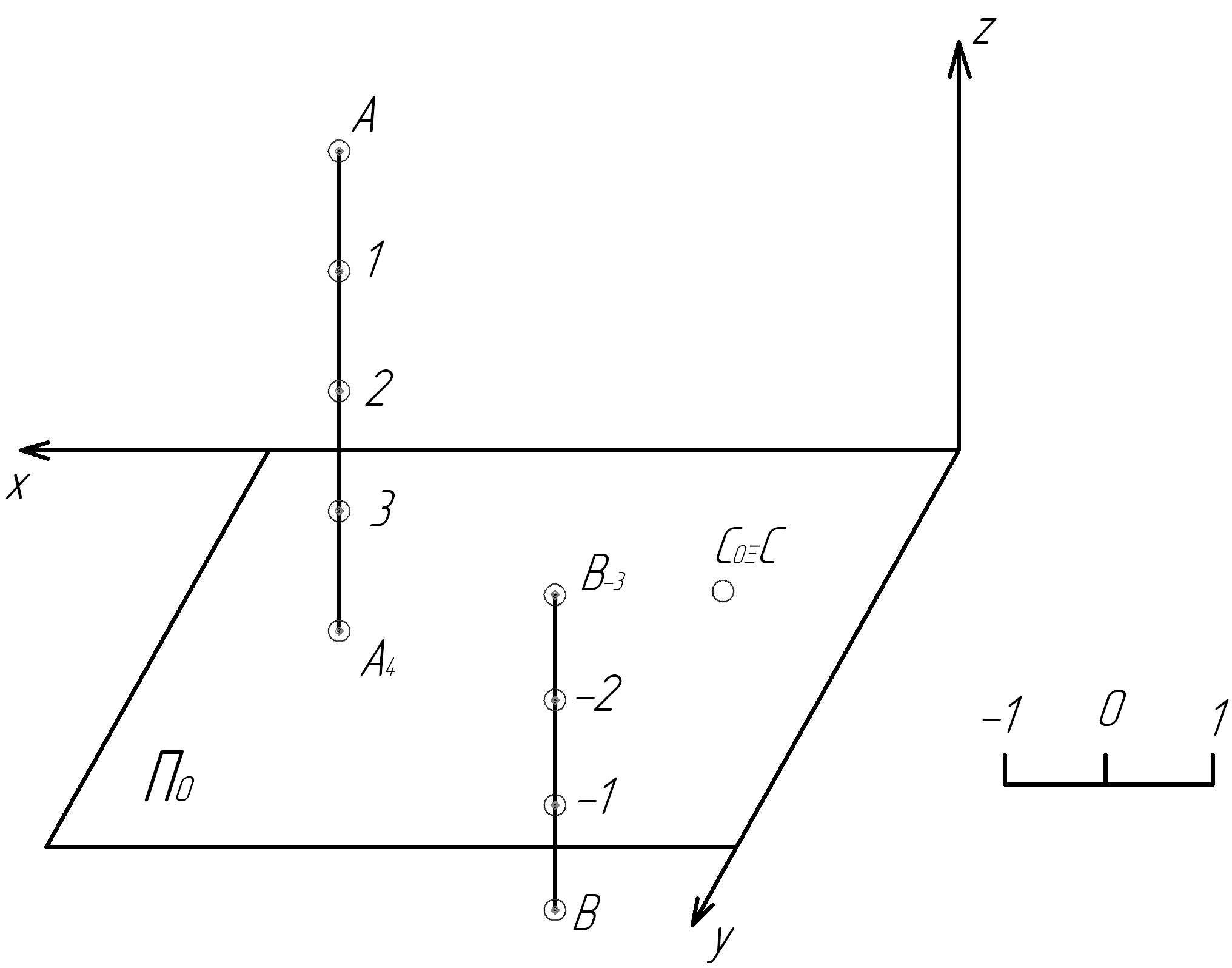

Обов’язковим елементом ПЧП є лінійний масштаб (рис. 22). Точка А розташована над площиною П0 на відстані 4м. В – під площиною на відстані 3м.
Рис. 22 Точка С знаходиться на площині, тому її числова позначка дорівнює 0. Площина проекцій має дві координати x, y. Координату z замінюють уявні перпендикуляри які опускають з геометричних образів геометричних образів до перетину з площиною проекцій. Таким чином, ПЧП, як і ортогональне креслення, має три виміри за координатами x, y, z. ПЧП, як метод проектування, широко використовують в картографії, геодезії, а також при складанні гірничих креслень (плани гірничих робіт, вертикальні розрізи, вертикальні проекції рудного покладу), проектуванні залізничних і автомобільних доріг, гідротехнічних споруд, будівельних майданчиків, вертикальному плануванні місцевості.
3.2. Проекції прямої
В ПЧП пряму задають двома точками, аналогічно до ортогонального проектування, а потім визначають проекцію цієї прямої (рис. 23).
Горизонтальна проекція прямої (А3В7) називається – закладенням прямої L.
hB – числова позначка т. В
hА – числова позначка т. А
h = hB – hА – перевищення точки В над т. А
Кут падіння прямої – кут нахилу АВ до
Рис. 23 площини проекцій.
Нахил прямої: і = tgα =h/L.
Тому, величина, зворотна до нахилу є інтервалом прямої: ℓАВ = 1/і.
ℓАВ - це величина закладання прямої при підйомі на один метр.
Для того, щоб проградуювати пряму (нанести послідовні значення висотних позначок) необхідно провести допоміжні графічні побудови. Існують наступні методи градуювання прямої:
пропорційним діленням з використанням допоміжної прямої (рис.24).
а ) через А4 проводять пряму ℓ під довільним гострим кутом до АВ;
б) визначають різницю числових позначок прямої: 8-4=4;
в) на ℓ відкладають 4 рівних (довільних) відрізка;
г) з’єднуємо точки 4 і В8;
д) паралельно до 4В8 з точок 1, 2, 3 проводять прямі до перетину з АВ. Отримані точки
Рис. 24 позначають відповідними цифрами.
Величина кожного відрізку і є ℓАВ.
за допомогою графіка закладення прямої (рис. 25).
а) на вільному місці креслення будують дві взаємо-перпендикулярні шкали L, h;
б) використовуючи одиницю лінійного масштабу, виконують градуювання шкал;
в) будують координатну сітку;
г) використовуючи нахил ( наприклад, і=2:3 ; де h=2, L=3), будують графік прямої;
д) для визначення ℓАВ (інтервал АВ) відмічаємо точку перетину А лінії нахилу прямої з лінією сітки на висоті 1м.
Рис.25
е) точку А проектуємо на шкалу ℓ, на якій і визначають величину інтервалу закладання прямої;
з) використовуючи величину інтервалу ℓАВ, виконують градуювання закладання прямої АВ (від точки А).
