Открытые горные работы; 4-й семестр Способы вскрытия

Задача №1

Определить максимальную высоту уступа при верхней погрузке горной массы экскаватором ЭКГ-4.6 в думпкары, при следующих исходных данных (Табл.1)

Таблица 1.

№ варианта	Марка экскаватора ЭКГ	Марка думпкара	Зазор безопасности при разгрузке d, м	Призма обрушения B, м	Угол откоса уступа α,◦	Ширина колеи S, мм
1	4.6	2ВС-105	0,5	3	45	1524
2	8и	2ВС-105	0,5	3	40	1524
3	12,5	ВС-180	0,5	3	50	1524
4	4,6	ВС-85	0,5	3	45	1524
5	8и	2ВС85	0,5	3	55	1524
6	6,3у	2ВС-105	0,5	3	60	1524
7	5	2ВС-105	0,5	3	65	1524
8	20	ВС-180	0,5	3	45	1524
9	12,5	ВС-85	0,5	3	40	1524
10	3,2	2ВС85	0,5	3	50	1524
11	2	2ВС-105	0,5	3	45	1524
12	8и	2ВС-105	0,5	3	55	1524
13	8и	ВС-180	0,5	3	60	1524
14	5	ВС-85	0,5	3	65	1524
15	3,2	2ВС85	0,5	3	45	1524
16	12,5	2ВС-105	0,5	3	55	1524
17	4,6	2ВС-105	0,5	3	60	1524
18	8и	ВС-180	0,5	3	65	1524
19	6,3у	ВС-85	0,5	3	45	1524
20	2	2ВС85	0,5	3	40	1524
21	8и	2ВС-105	0,5	3	50	1524
22	8и	2ВС-105	0,5	3	45	1524
23	5	ВС-180	0,5	3	55	1524
24	3,2	ВС-85	0,5	3	60	1524
25	12,5	2ВС85	0,5	3	65	1524
26	3,2	2ВС-105	0,5	3	45	1524
27	2	2ВС-105	0,5	3	55	1524
28	8и	ВС-180	0,5	3	60	1524
29	8и	ВС-85	0,5	3	65	1524
30	5	2ВС85	0,5	3	45	1524

Решение:

Для более полного использования параметров экскаватора стремятся иметь наибольшую высоту уступа, которая ограничена максимальной высотой и радиусом разгрузки экскаватора

1.наибольшая высота уступа исходя из условия использования максимальной высоты разгрузки определяется по выражению:

где: hв- высота думпкара;

d- безопасный зазор между кузовом думпкара и ковшом экскаватора в открытом состоянии в момент разгрузки.

- максимальный радиус разгрузки

R_чу – радиус черпания на уровне установки

В – призма обрушения

S – ширина колеи

d- безопасный зазор между кузовом думпкара и ковшом экскаватора в открытом состоянии в момент разгрузки

hв- высота думпкара;

- максимальная высота разгрузки

Для заданного оборудования имеем следующие параметры:

Для думпкаров 2ВС-105: hв=3,07 м

Для экскаватора ЭКГ-4.6 = 6,3 м,

d=0,5м по условию.

Отсюда следует, что высота уступа составит:

Ну = 6,3-3,07-0,5=2,73м

2. Наибольшая высота уступа при полном использовании радиуса разгрузки ( ) определится по формуле:

Из выражения следует, что максимально допустимая высота уступа для заданной модели экскаватора зависит от угла откоса уступа т.е определяется устойчивостью пород.

Для ЭКГ- 4.6 Rчу = 8,2, м Rр.mах =12,65 м

Высота уступа составит:

Ну = (12,65-8,2-3-1,524/2)tg60^◦=1.19 , м

Ответ: максимальная высота уступа при верхней погрузке экскаватором ЭКГ-4.6 в думпкары 2ВС-105

1) при использовании максимальной высоты разгрузки Ну = 2,73, м

2) при использовании максимального радиуса разгрузки Ну =1,19, м

Задача № 2

Определить длину борта карьера, отрабатываемого трассой простой формы при следующих исходных данных:

№ варианта	Руководящий уклон ipyк, ‰	Глубина карьера Нк, м	Высота уступа Ну, м	Длина участка примыкания Lпр, м	Уклон участка примыкания inp, ‰
1	61	180	15	100	15
2	62	150	15	100	12
3	60	170	15	100	16
4	70	180	15	100	14
5	75	160	15	100	11
6	65	200	15	100	10
7	65	140	15	100	15
8	60	160	15	100	15
9	61	180	15	100	14
10	62	150	15	100	13
11	60	170	15	100	14
12	70	180	15	100	12
13	75	160	15	100	14
14	65	200	15	100	11
15	65	140	15	100	10
16	60	160	15	100	15
17	61	180	15	100	15
18	62	150	15	100	14
19	60	170	15	100	13
20	70	180	15	100	14
21	75	160	15	100	12
22	65	200	15	100	12
23	65	140	15	100	16
24	60	160	15	100	14
25	61	180	15	100	11
26	62	150	15	100	10
27	60	170	15	100	15
28	70	180	15	100	15
29	75	160	15	100	14
30	65	200	15	100	13

Решение

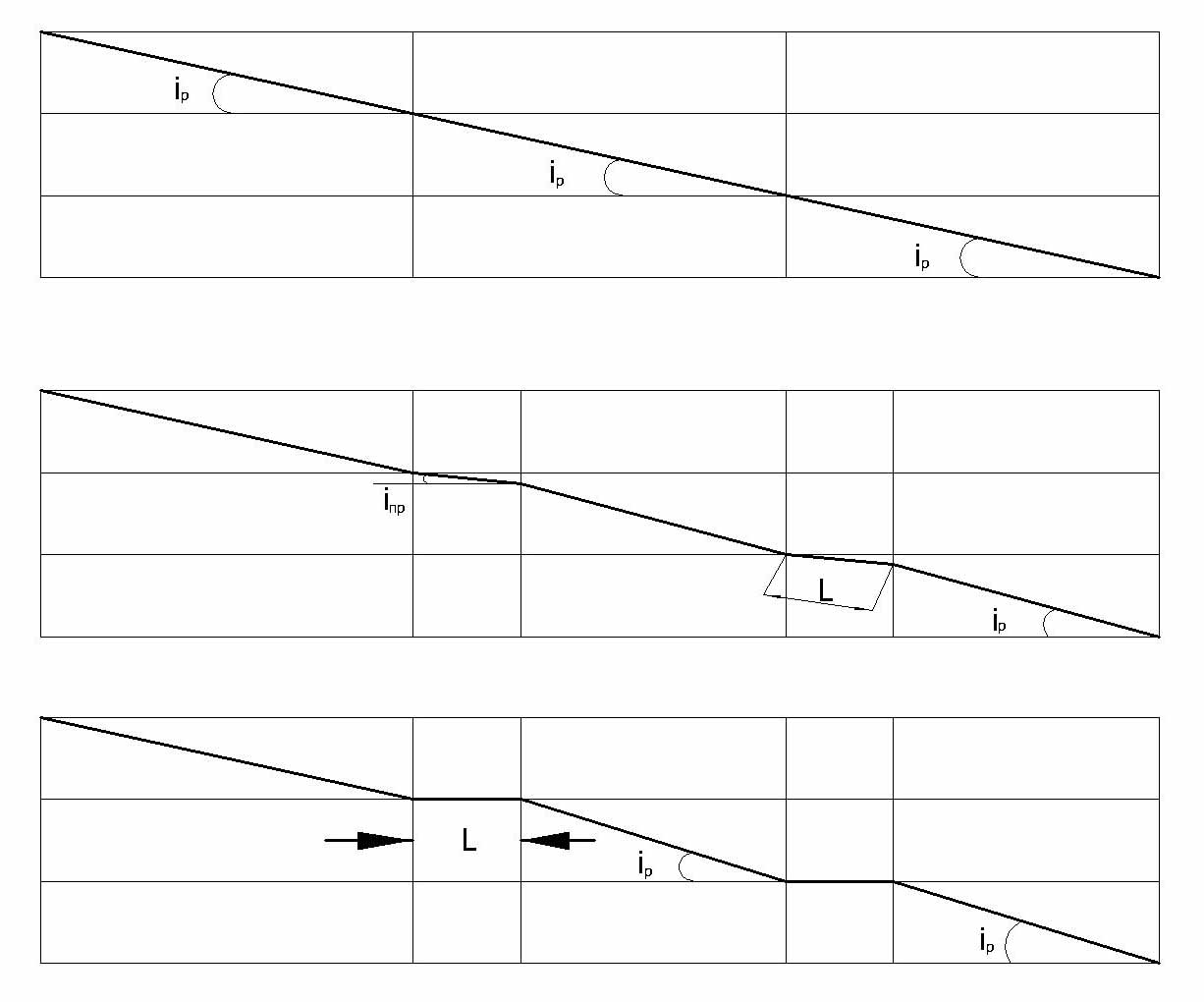

На рисунке показаны фрагменты профиля трассы с примыканием к рабочему горизонту со смягчающим уклоном

1) Определим общий прирост длины трассы за счёт участков примыкания:

где Lпр. - длина участка примыкания ,

inp и ipyk –смягчающий и руководящий уклон соответственно

n - число участков примыкания,

число участков примыкания, при глубине карьера180 м и высоте 15 м составит:

n=180/15-1=11;

Участков примыкания должно быть на единицу меньше количества горизонтов, т.к при выходе на дневную поверхность (в данном случае отметка ±0 участок примыкания отсутствует.

Подставив все известные величины находим общий прирост длинны трассы :

2) Теоретическая длина трассы системы капитальных траншей (борта карьера) определяется глубиной её заложения и величиной руководящего уклона:

Lmeop=2951(м)

3) Действительная длина трасы определяется по выражению:

где Ку- коэффициент удлинения трассы,

Ку = Lmeop+ / Lmeop

Ку=1,28

Действительная длина борта карьера составит :

Lд=1,28*2951=3180(м)

Ответ: длина борта карьера, при отработке трассы простой формы составит 3780 м.

Задача №3.

Определить количество смен, эксплуатационную производительность и коэффициент использования оборудования, при обуривании блока станком СБШ-250МНА при следующих исходных данных:

№ варианта	Техническая скорость бурения, vбур, м/час	Продолжитель-ность смены, Тсм, ч	Время на ПЗО, мин	Время на реглам. перерывы, мин	Время переезда на след. скважину, мин	Длина блока L, м	Ширина блока А, м	Высота уступа Ну, м	Угол откоса уступа α◦	Крепость пород, f	Насыпная плотность заряжания Δ, кг/м³	Теплота взрыва Q, кДж/кг
1	8	12	45	25	5	80	24	15	70	14	950	4316
2	12	8	30	15	5	60	25	15	65	12	950	4316
3	15	12	40	12	5	100	25	15	60	15	950	4316
4	9	8	45	20	5	75	20	15	70	17	950	4316
5	7	12	35	25	5	65	24	15	65	16	950	4316
6	8	8	45	25	5	80	30	15	70	15	950	4316
7	11	12	30	15	5	70	20	15	65	12	950	4316
8	14	8	40	12	5	80	24	15	60	13	950	4316
9	13	12	45	20	5	60	25	15	70	14	950	4316
10	8	8	35	25	5	100	25	15	65	17	950	4316
11	12	12	45	25	5	75	20	15	70	18	950	4316
12	15	8	30	15	5	65	24	15	65	16	950	4316
13	9	12	40	12	5	80	30	15	60	16	950	4316
14	7	8	45	20	5	70	20	15	70	15	950	4316
15	8	12	35	25	5	80	24	15	65	12	950	4316
16	11	8	45	25	5	60	25	15	70	13	950	4316
17	14	12	30	15	5	100	25	15	65	14	950	4316
18	13	8	40	12	5	75	20	15	60	15	950	4316
19	8	12	45	20	5	65	24	15	70	12	950	4316
20	11	8	35	25	5	80	30	15	65	13	950	4316
21	14	12	45	25	5	70	20	15	70	14	950	4316
22	13	8	30	15	5	80	24	15	65	17	950	4316
23	8	12	40	12	5	60	25	15	60	18	950	4316
24	12	8	45	20	5	100	25	15	70	16	950	4316
25	15	12	35	25	5	75	20	15	65	15	950	4316
26	9	8	45	25	5	65	24	15	70	12	950	4316
27	8	12	30	15	5	80	30	15	65	13	950	4316
28	12	8	40	12	5	70	20	15	60	14	950	4316
29	15	12	45	20	5	80	24	15	70	15	950	4316
30	9	8	35	25	5	60	25	15	65	12	950	4316
