- •Открытые горные работы; 4-й семестр Способы вскрытия
- •Задача №4
- •Решение: Технологическая схема расчета параметров
- •Задача №5
- •Решение:

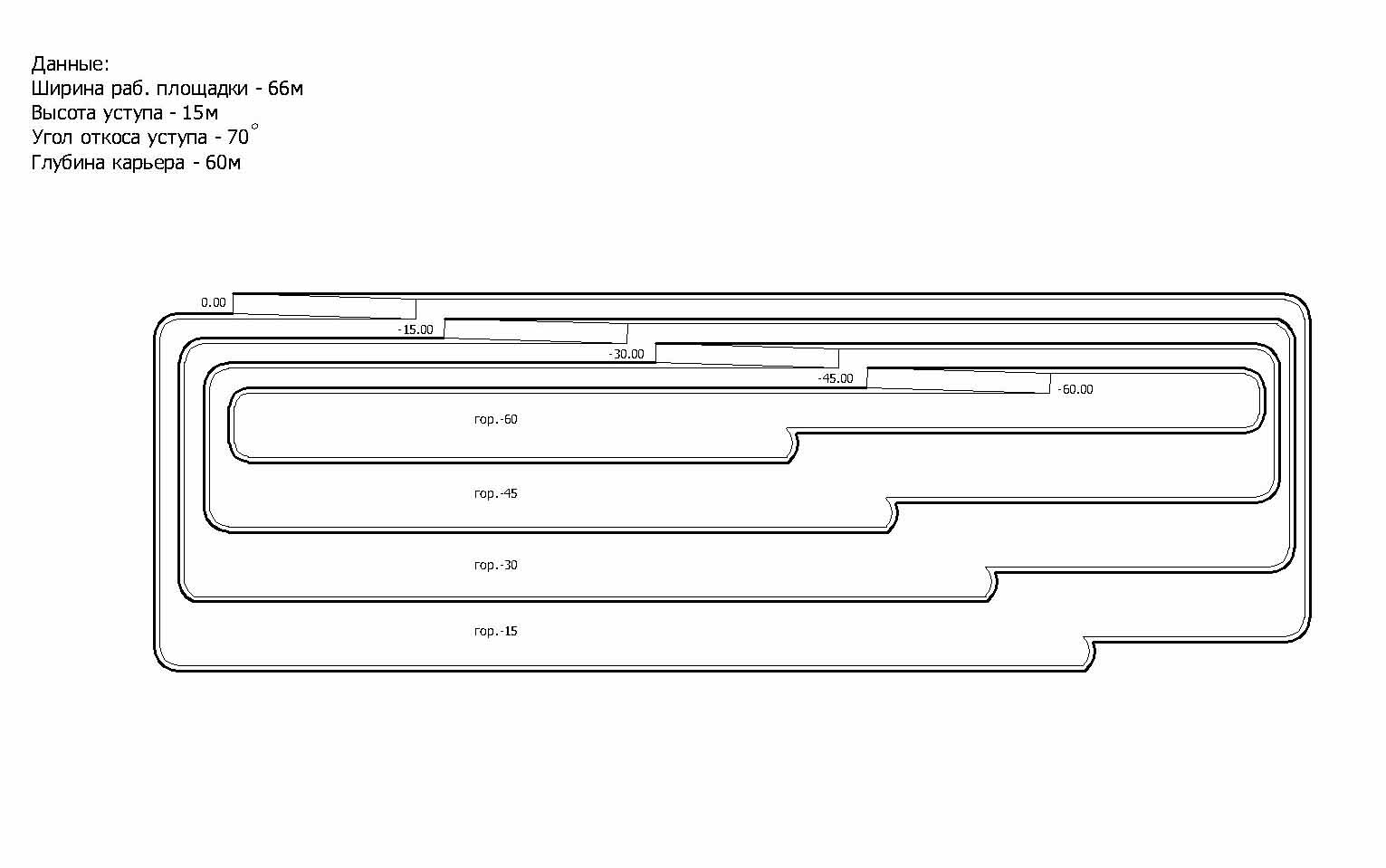

- •Параметры траншеи с применением автомобильного транспорта по кольцевой схеме подачи автосамосвалов
- •1) Объём съездной траншеи найдём по формуле, (см. Рис. 2):
- •Задача №6
- •Задача №7.
- •Решение:
- •Породы на одном борту
- •Задача №7
Решение:

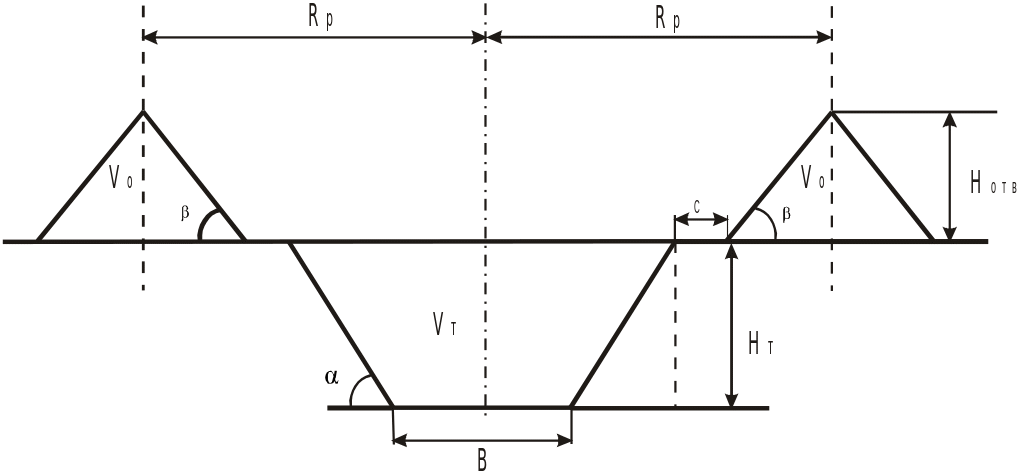

Схема бестранспортной проходки траншеи при размещении породы на обеих бортах
Рис. 1
1) При проходке траншей по данной схеме (Рис. 1) обязательно выполнение условий:

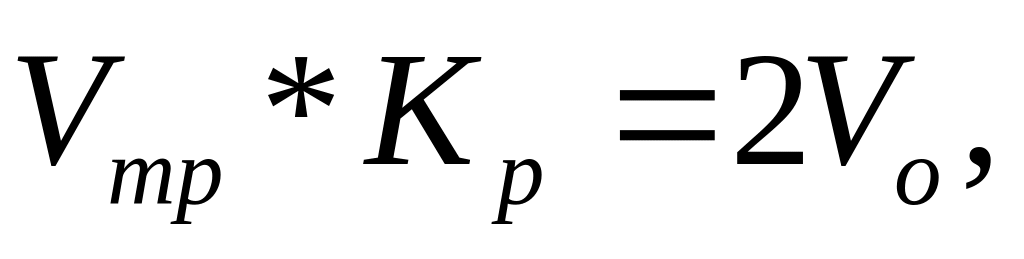

где Vтр – объем траншеи, м3; Кр – коэффициент разрыхления породы; Vо – объем отвала, м3.
где Нр – высота разгрузки экскаватора, Нтр – глубина траншеи, Но – высота отвала.

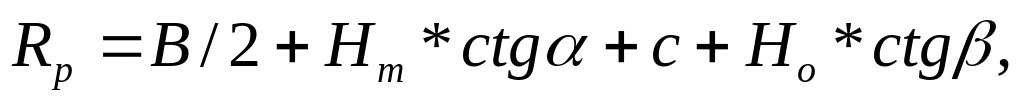

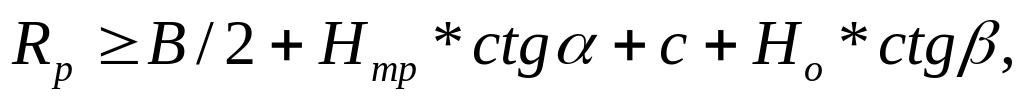

где Rр – радиус разгрузки экскаватора, м; В – ширина траншеи понизу, м;α – устойчивый угол откоса траншеи, град; β – устойчивый угол откоса отвала, град; с – расстояние между нижней бровкой отвала и верхней бровкой траншеи, м.
Оптимальный вид экскаватора определим по его линейным параметрам, которые рассчитываются исходя из вышеперечисленных условий.

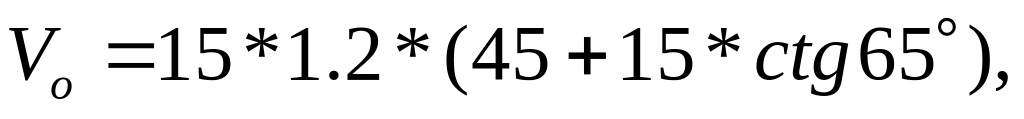

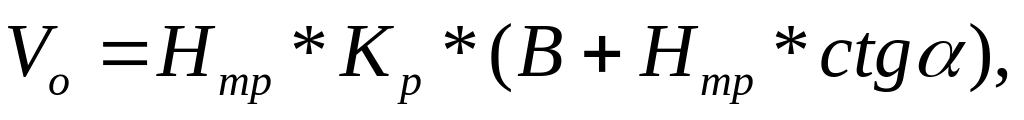

Из формулы определения ширины траншеи по низу выразим V0:

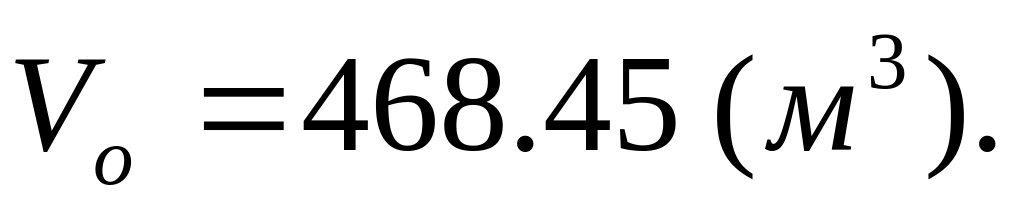

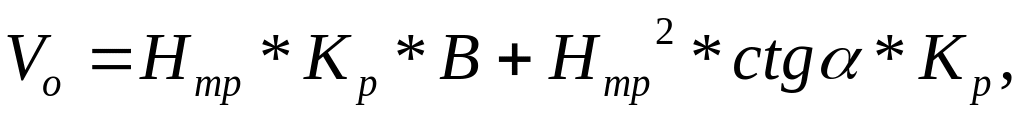

отсюда:

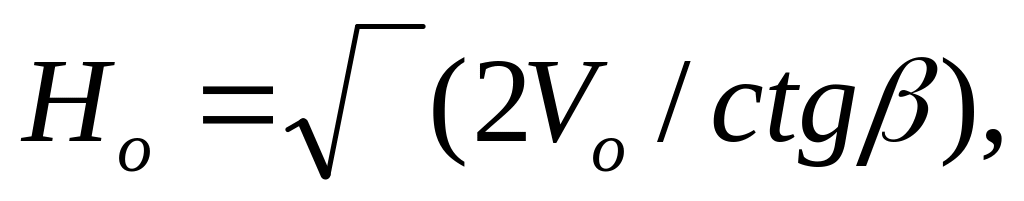

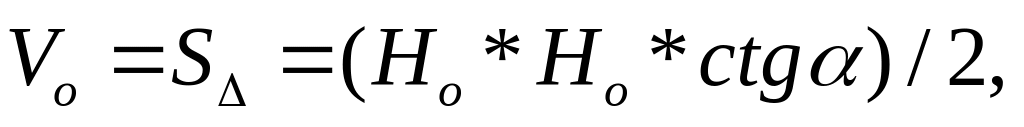

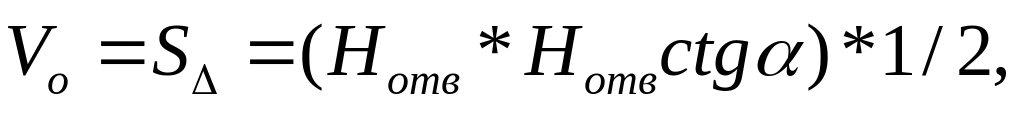

Принимая во внимание то условие, что задача плоская (длина отвала по простиранию при нахождении объёма принимается равной 1 м), то из найденного значения V0 выразим высоту отвала:

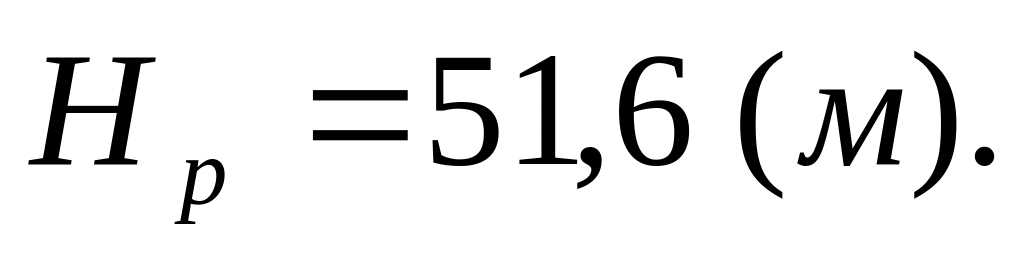

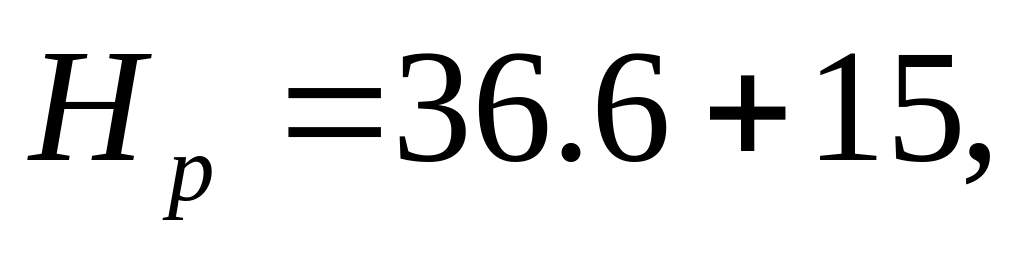

Высота разгрузки искомого экскаватора составит:

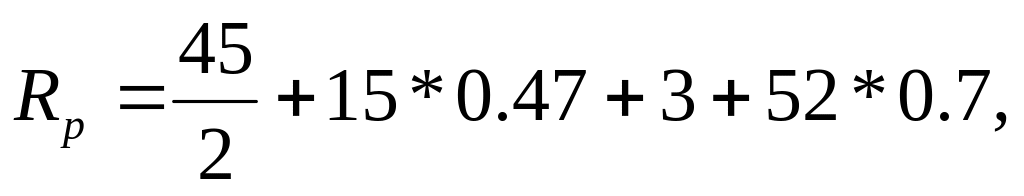

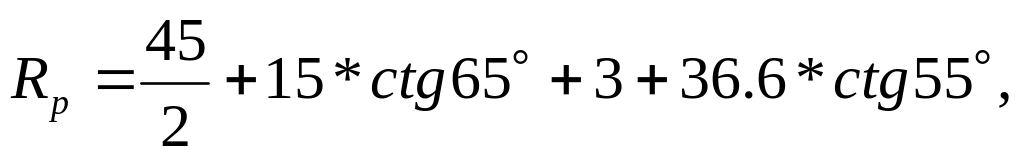

Радиус разгрузки:
По полученным значениям параметров Нр и Rp наиболее оптимальным является экскаватор ЭШ 50/125 с параметрами Нр = 52 м, Rp=120 м.
2) Со складированием породы на одном борту траншеи:
Схема бестранспортной проходки траншеи при размещении
Породы на одном борту
Рис. 2
Ключевое условие при проходке траншей по такой схеме:
Из формулы определения ширины траншеи по низу найдём объём породы в отвале:
С геометрической точки зрения тот же объём отвала:

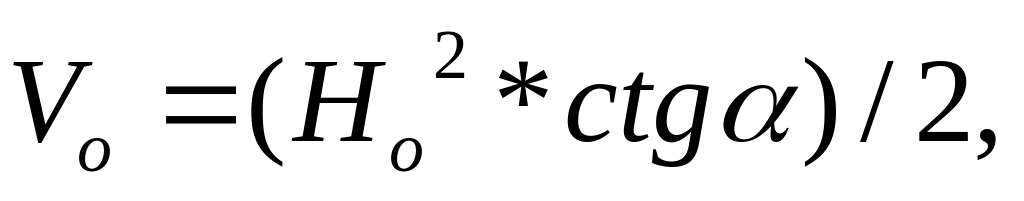

отсюда:
По каждому из параметров подходит экскаватор ЭШ 50/125.
Ответ: для схем проходки траншеями с перегрузкой вскрыши на один и два борта наиболее оптимальный экскаватор-драглайн ЭШ 50/125 с параметрами Нр = 52 м, Rp= 120 м.
Задача №7
