22. Основные параметры зубчатого колеса

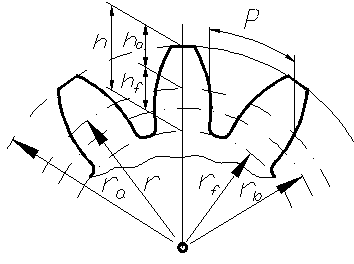

Основными параметрами зубчатого колеса являются:

z – число зубьев;

ra – радиус (диаметр) окружности выступов;

rf – радиус (диаметр) окружности впадин;

rb - радиус (диаметр) основной окружности;

r - радиус (диаметр) делительной окружности, т. е. окружности, которая является начальной в станочном зацеплении колеса с режущим инструментом;

р – шаг по делительной окружности;

h – высота зуба, равная h=ha+hf, где:

ha – высота головки зуба;

hf – высота ножки зуба;

m – модуль зацепления, определяемый из условия: , т. е. (измеряется в мм).

Величина m стандартизирована, а делительная окружность является окружностью стандартного модуля.

Обычно размеры зубчатого колеса и зубьев выражаются через m. Так, например: , где - коэффициент высоты головки зуба;

, где - коэффициент радиального зазора;

23. В чем отличие длительной и начальной окружности

Начальная окружность - это воображаемый цилиндр цилиндрического зубчатого колеса, который катится без скольжения по начальному цилиндру сопряженного колеса с постоянной окружной скоростью. Отдельно взятое цилиндрическое зубчатое колесо не имеет диаметра начальной окружности до тех пор, пока оно не будет введено в зацепление с другим зубчатым колесом. Делительная окружность, окружность зубчатого колеса, на которой его шаг и угол зацепления соответственно равны теоретическому шагу и углу зацепления инструмента (например, рейки)

27. Что такое смещение и его влияние на форму зуба

Величина х называется коэффициентом смещения, m·x - сдвигом (смещением) рейки. При изготовлении колеса со смещением профиль зуба изменяется за счет использования другого участка эвольвенты той же основной окружности, что и при нарезании без смещения. Зубчатые колеса, зубья которых нарезаны со сдвигом, называются корригированными и имеют отличные от стандартных геометрические параметры. Итак, чтобы избежать подреза зубьев, надо отодвинуть инструментальную рейку от оси заготовки (положительный сдвиг).

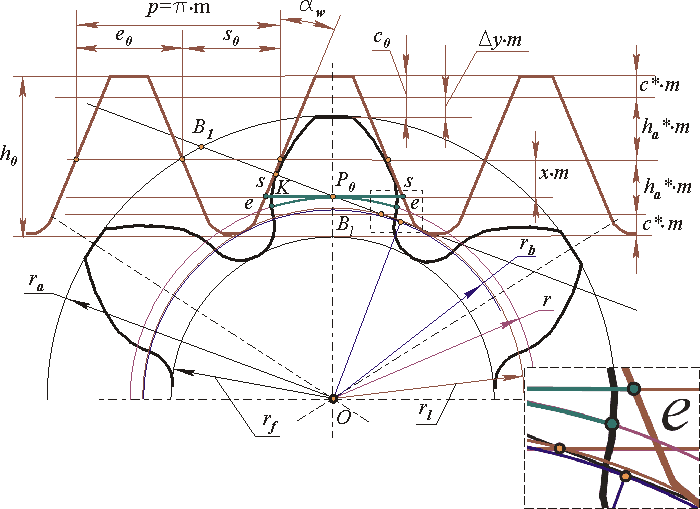

28. Схема станочного зацепления при положительном смещении.

Станочным зацеплением называется зацепление, образованное заготовкой колеса и инструментом, при изготовлении зубчатого колеса на зубообрабатывающем оборудовании по способу обката. Схема станочного зацепления колеса и инструмента с производящим контуром, совпадающим с исходным производящим контуром

29. Что меняется в колесе ,если оно нарезано с положительным смещением

При положительном смещении увеличивается толщина зуба у основания, что повышает его прочность на изгиб. Диаметр вершин da возрастает. Профиль зуба переходит на участок эвольвенты, более удаленный от основной окружности, что приводит к увеличению радиусов кривизны и, следовательно, к повышению контактной прочности. При отрицательном смещении рейки происходит обратное явление. У корригированных колес по делительной окружности толщина зуба и ширина впадины не одинаковы, но в сумме остаются равными шагу Р.

35. Причины применения смещения при нарезании зубчатых колес

При увеличении смещения инструмента толщина зуба будет уменьшаться. Это приводит к заострению зубьев. Опасность заострения особенно велика у колёс с малым числом зубьев (менее 17). Для предотвращения скалывания вершины заострённого зуба смещение инструмента ограничивают сверху.

37. Определить диаметр делительной окружности при заданном значении m;z

Делительный диаметр - это диаметр стандартного шага, модуля, и угла профиля. Он определяется по формуле: D=m·z

38) Межосевое расстояние:

a_w = 0,5d₁ + 0,5d₂ = 0,5m(z₁ + z₂)

u = - передаточное число зубьев

z₂ = uz₁

a_w = 0,5m(z₁ + uz₁)

39. Внешние и внутренние силы

Внешние силы—это силы, действующие на тело извне. Под влиянием внешних сил тело или начинает двигаться, если оно находилось в состоянии покоя, или изменяется скорость его движения, или направление движения. Внешние силы в большинстве случаев уравновешены другими силами и их влияние незаметно, только знание законов механики позволяет утверждать о действии внешних сил на тело, находящееся в покое. Внешние силы, действуя на твердое тело, вызывают изменения его формы, обуславливаемые перемещением частиц. Внутренними силами являются силы, действующие между частицами, эти силы оказывают сопротивление изменению формы.
