11.2. Безпрогонні покриття

Розглянемо деякі можливі варіанти.

Варіант 1.

Використовуються залізобетонні ребристі плити (b = 1,5 м, 3 м; l = 6 м, 12 м). Поздовжні ребра плит опираються в вузлах верхнього поясу ферм (рис.11.3).

Рис. 11.3. Безпрогонне покриття з використанням залізобетонних плит: 1 – заливка швів цементним розчином; 2 – закладні кутики

Плити приварюються до ферм мінімум по трьом кутам (в місцях закладних кутиків). Власна вага плит – 1,4…2,1 кН/м².

Варіант 2.

Для зниження ваги можуть використовуватися готові металеві панелі тих же розмірів (рис.11.4).

Гнуті профілі приварюються в вузлах ферм, а по настилу влаштовується тепла покрівля. Недолік – збільшені витрати металу порівняно з прогонним покриттям, оскільки гнутих профілів в 2 рази більше, ніж прогонів в прогонному покритті (але вони потрібні для забезпечення жорсткості панелі при монтажі). Перевага – зменшення трудомісткості монтажу.

Для холодних покрівель можуть використовуватися панелі з плоским стальним листом, підкріпленим ребрами (рис.11.5).

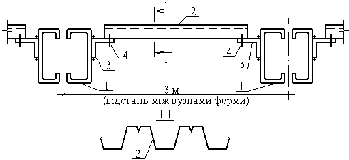

Рис. 11.4. Безпрогонне покриття з готових металевих пенелей:

1 – гнуті С-подібні профілі; 2 – стальний профільований настил;

3 – кутики; 4 – самонарізаючі гвинти

Рис. 11.5. Безпрогонна холодна покрівля з плоским стальним листом:

1 – гнутий швелер; 2 – стальний лист (t = 3…4 мм); 3 – ребра (t = 4…6 мм)

Варіант 3.

Профільований настил може опиратися безпосередньо на ферми, якщо крок кроквяних ферм становить 4 м (рис.11.6). При такому рішенні використовуються підкроквяні ферми або балки. Крок колон – 12 м.

Рис. 11.6. Опирання профнастилу на ферми: 1 – колони;

2 – підкроквяні балки; 3 – підкроквяні ферми; 4 – кроквяні ферми; 5 -профнастил

Профнастил (рис.11.7) виготовляється листами довжиною до 12 м включно з рулонної оцинкованої сталі товщиною 0,8 мм, 0,9 мм і 1 мм методом холодного гнуття. Гофри настилу надають йому необхідну жорсткість і, відповідно, несучу здатність в вертикальній площині (при закріпленні настилу по контуру).

Рис. 11.7. Переріз профільованого настилу

Профнастил поділяється за марками. Позначення марок наступне: Н57-750-0,8 (літера “Н” – скорочення слова “настил”, висота гофра настилу h=57 мм, ширина листа В=750 мм, товщина листа t=0,8 мм); Н60-845-0,9; Н80-660-1,0 і т.д. Вага настилу 0,1…0,15 кН/м².

На опорі (до ферми) настил прикріплюється самонарізаючими гвинтами в кожному гофрі (рис.11.8). В поздовжньому напрямку окремі листи з’єднуються внапустку за допомогою комбінованих заклепок через 500 мм по довжині.

а)

Рис. 11.8. Прикріплення профнастилу до ферм та з’єднання окремих листів між собою

При такому рішенні навантаження на ферму позавузлове, тобто верхній пояс ферми працює на стиск із згином. Крім цього необхідна рулонна покрівля для забезпечення водовідведення, оскільки гофри розміщені поперек схилу (рис.11.9). А тому використовується таке рішення в теплих покрівлях.

Рис. 11.9. Розміщення гофр профнастилу поперек схилу
