А)продолжительный режим работы
После включения аппарата температура его элементов не сразу достигает установившихся значений. Тепло, выделяемое в аппарате, частично отдаётся в окружающее пространство, частично идёт на повышение его температуры.
б) Нагрев при кратковременном режиме работы. Кратковременный режим работы аппарата характеризуется тем, что при включении температура его не достигает установившейся. После кратковременного нагрева аппарат отключается и его температура падает до значения температуры окружающей среды.
Обычно длительность t кр, прохождения тока I кр кратковременного режима выбирается так, чтобы превышение температуры токоведущих частей
не превышало допустимого значения. После времени t кр1 и t кр2 аппарат отключается и охлаждается до температуры окружающей среды.
В связи с этим в аппаратах, работающих в кратковременном режиме, возможно повысить нагрузку по току.

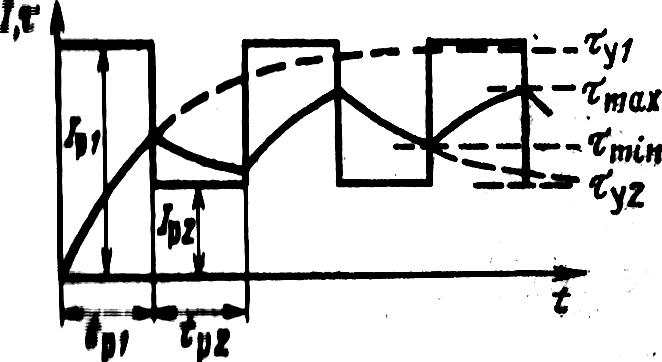

В) перемежающийся и повторно- кратковременный режимы работы.
При перемежающемся режиме проходящий через аппарат ток циклически меняется, не спадая до нулевого значения
Г)Нагрев при кз
В электрических аппаратах токи КЗ могут в 10—20 раз превышать токи длительного режима. Для уменьшения температуры проводников длительность прохождения токов КЗ ограничивается защитными средствами до 4—5 с.
При КЗ непосредственно вблизи генераторов из-за переходных процессов ток КЗ, протекающий через аппарат, меняется. В этом случае расчет ведется по установившемуся значению тока КЗ .
Предельные температуры элементов аппаратов определяются свойствами применённых проводниковых, изоляционных и конструктивных материалов, длительностью температурных воздействий и назначением аппарата.
В большинстве случаев аппараты рассчитываются для работы на высоте не более 1000 м над уровнем моря. С ростом высоты падает плотность воздуха, в связи с чем ухудшаются условия охлаждения. На высоте 3000 м токовая нагрузка аппаратов снижается на 4, а при высоте 6000 м – на 10%.
Температура любого аппарата в длительном режиме складывается из температуры окружающей среды и значения τ- превышение температуры данного элемента над температурой окружающей среды
Если Θ0 >40 С, то токовая нагрузка аппарата должна быть снижена таким образом, чтобы предельные температуры находились в соответствии с ГОСТ.
Если Θ0 <40 С, то токовая нагрузка аппарата может быть увеличена. Длительность и частота появлений КЗ достаточно малы. Поэтому допустимые температуры при КЗ в 2—4 раза выше, чем при длительном режиме. Согласно ГОСТ : предельные значения температуры при КЗ не должны превышать 200 °С для алюминиевых проводников, 250 С для проводников из меди и ее сплавов, соприкасающихся с органической изоляцией или маслом, и 300 С для проводников из меди и ее сплавов, не соприкасающихся с органической изоляцией или маслом.
ЧИТАТЬ:
КЗ характеризуется большим током и малым временем действия. При КЗ допускается в 2-3 раза более высокая температура нагрева проводника, чем при номинальном токе
Способность аппарата выдерживать кратковременное тепловое действие тока КЗ без повреждений, препятствующих дальнейшей исправной работе, называется термической стойкостью.
Токоведущие элементы аппарата, рассчитанные для длительного режима, должны быть проверены на термическую стойкость при КЗ с помощью (2.55) и кривых на I 2.12.
При расчете берется наиболее тяжелый случай - к моменту начала КЗ элемент нагрет длительным током до предельно допустимой температуры номинального режима. Поскольку ток термической стойкости зависит от длительности его прохождения, то термическая стойкость относится к определенному времени, обычно 1; 3; 5 и 10 с в зависимости от параметров аппарата
