Комплектные устройства
Комплектное устройство (КУ) представляет собой определенным образом смонтированный набор аппаратов для распределения электроэнергии или управления электроприводами. В зависимости от назначения устройства могут быть установлены коммутационные и защитные аппараты, приборы и устройства автоматического и неавтоматического управления, измерительные, указательные и сигнальные приборы.
КУ изготовляются, регулируются и испытываются на электротехнических заводах. Потребителю требуется только их установить и присоединить внешние провода. Ввиду компактности и безопасности обслуживания КУ не требуют специальных помещений, могут устанавливаться в производственных помещениях вблизи приемников, что обеспечивает рациональную канализацию энергии.

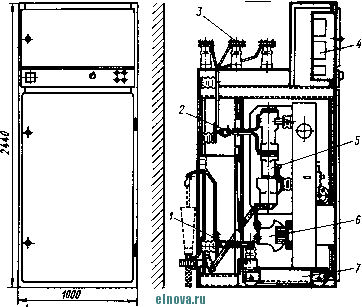

Конструктивно КУ выполняются в виде шкафов и щитов, монтируемых на полу с односторонним или двусторонним обслуживанием, или ящиков и шкафов, монтируемых на стене или встраиваемых в стену. Аппараты и приборы устанавливаются в одном или нескольких рядом расположенных ящиках или шкафах. Оболочки защищают аппараты от воздействия влаги и пыли, а людей - от соприкосновения с токоведущими частями. Разделение устройств на отдельные
ячейки облегчает получение разных схем при наличии стандартных элементов. Отделение ячеек стальными стенками способствует локализации аварий, которые могут возникнуть вследствие переброса дуги.
УСТНО:Заводское изготовление КУ предъявило ряд требований к конструктивному исполнению аппаратов, основные из них - малые размеры, кратность размеров по фасаду у разных величин и одинаковые размеры по глубине, ограниченный выброс пламени дуги, переднее присоединение и обслуживание только с передней стороны, втычное (штепсельное) присоединение и выкатное исполнение (аппарат вынимается или выкатывается без отсоединения каких-либо проводов), снижение мощности, выделяемой в аппарате, с целью снижения нагрева воздуха внутри КУ. Ниже рассмотрены некоторые КУ низкого и высокого напряжения.
Комплектные устройства управления электроприводами выполняются в виде станций и пультов управления.
Станции управления. Станцией управления называется КУ, объединенное общей конструкцией и собранное из отдельных блоков, аппаратов, приборов и сигнальных устройств, связанных между собой по определенной электрической схеме. Станции управления выполняются в открытом (блоки управления, панели управления, крупноблочные щиты станций управления) и защищенном (шкафы управления, крупноблочные щиты станций управления в шкафах) исполнениях. Аналогичные станции (блоки) встраиваются в объемные закрытые шкафы и щиты одностороннего и двустороннего обслуживания, с проходом вне щита и внутри щита, со стеллажами для ящиков резисторов и без стеллажей и других модификаций.
Пульт управления. Это - КУ, состоящее из одного или нескольких скрепленных между собой корпусов, Имеющих форму стола с горизонтальной или наклонной плоскостью (крышкой), на которой устанавливаются и монтируются аппараты ручного управлени, измерительные приборы, сигнальные устройства, мнемоническая схема. Подъемная верхняя крышка и передние дверцы в корпусе обеспечивают доступ к аппаратам и схемам, монтируемым на крышке и внутри корпуса.
Заслуживает внимания модульный принцип конструирования. Некоторое ограниченное число стандартных модулей (блоков), позволяет собирать множества вариантов пультов, отличающихся друг от друга формой и размерами.
Устройства распределительные. Они предназначены для применения в качестве распределительных пунктов силовых и осветительных сетей, а также устройств управления электроприводами. Часто электрические аппараты, приборы и сигнальные устройства скомпонованы в типовые блоки (ящики) 1, из которых комплектуются сборки по любой электрической схеме. Ящики выполняются кратными по размерам, в сборке комплектуются при любом расположении и соединяются болтами.
Электрический монтаж выполняется как по вертикали, так и по горизонтали через окна в ящиках. Вводные устройства позволяют присоединять кабели различных исполнений. Ящики могут быть пластмассовыми или стальными сварными.
Сборки классифицируются по номинальным напряжению и току (до 660 В и 630 А), назначению и электрическим схемам, конструктивному и климатическому исполнению, степени защиты и т. п
