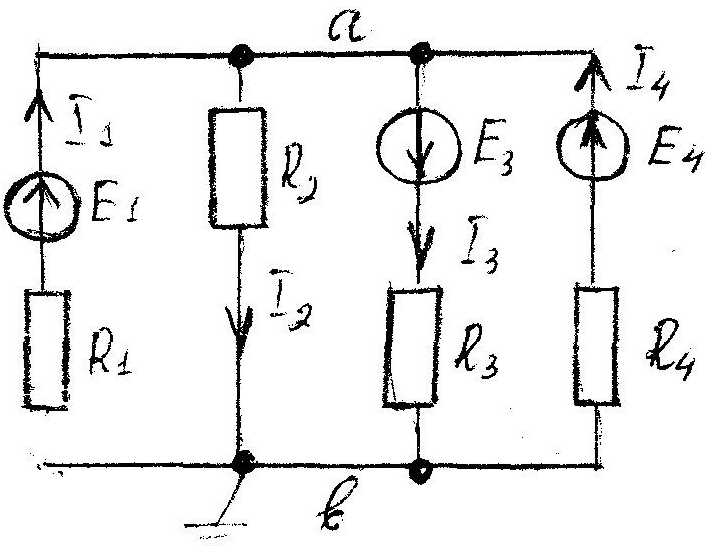

18) Метод двух узлов
Э тот метод является частным случаем метода узловых напряжений.
Примем φB=0 ;(U= φA- φB)
I1=(φB-φA+E1)·G1=(E1-U)·G1;
I2=(φA- φB )·G2=U·G2
I1=( φA- φB +E3)·G3=(E3+U)·G3;
I1=(φB-φA+E4)=(E4-U)·G4;
По второму закону Кирхгофа:
I1+I4-I2-I3=0 подставляя значения токов находим U= φA=(E1G1-E3G3+ E4G4)/(G1+G2+G3+G4)
U=ΣEkGk/ΣGk если E к узлу а, то EkGk (+), авпротивном случае (-).
19) Метод наложения тока
М НТ- заключается в том что воздействие источника ЭДС на электрическую цепь можно рассматривать как результат воздействия на нее каждого из источников независимо от воздействия других источников.
При этом ток в любой из ветвей равен алгебраической сумме токов от воздействия любой ЭДС входящей в эту цепь. При расчете данная схема разбивается на столько простых цепей сколько в ней источников ЭДС. Другие ЭДС удаляются из цепи.

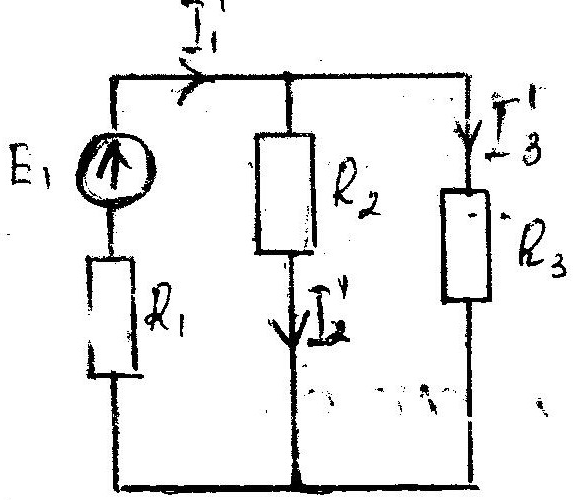

Rэкв=R1+R23=R1+R2·R3/(R2+R3)
I’1=E1/ Rэкв; U23=I’1·R23; I’2=U23/R2; I’3=U23/R3
Аналогично для второго случая
Rэкв=R2+R13=R1+R2·R3/(R2+R3)
I’’2=E2/ Rэкв; U13=I’’2·R23; I’’1=U13/R1; I’’3=U13/R3
I1=I’1+I’’1; I2=I’2+I’’2; I3=I’3+I’’3
20) Метод эквивалентного генератора
МЭГ основан на применении теоремы об эквивалентном источнике и служит для расчета токов в определенной ветви разветвленной цепи. В любой цепи модно выделить одну ветвь а всю остальную часть цепи независимо от ее структуры можно рассматривать по отношению к выделенной ветви как двухполюсник активный (если в нем присутствует источник энергии) или пассивный (если он отсутствует).
Теорема об эквивалентном источнике:
По отношению к выделенной ветви активный двухполюсник можно заменить эквивалентным источником ЭДС которого равна напряжению холостого хода на зажимах двухполюсника, а внутреннее сопротивление равно входному сопротивлению двухполюсника по отношению к зажимам выделенной ветви. При этом разветвленная цепь преобразуется в одноконтурную неразветвленную.
1. выделить в расчетной цепи ветвь ток в которой необходимо определить, остальную часть цепи представить в виде:
..ни у меня ни у Ильи нету этого в лекции…надо б дописать..
Определить Rэкв двухполюсника по отношению к зажиму выделенной ветви. При этом считать сопротивление источников равным 0. Изобразить неразветвленную цепь вводя в нее ветвь ток которой определяется и эквивалентный источник с найденными параметрами.
21) Потенциальная диаграмма
ПД- графическое изображение распределения потенциалов вдоль какого либо участка цепи или замкнутого контура. Она необходима для определения разности потенциалов между двумя точками принадлежащими данному контуру.
Порядок построения:
1. разбиваем контур на участки которые содержат либо источник либо потребитель.
2. условно считаем потенциал одной из точек равным 0
3. определяем потенциалы других точек
4. строим диаграмму откладывая по оси Х значения сопротивления а по оси У значение потенциала.
φ 2-φ1=E1 φ2=φ1+E1
φ2-φ3=R1I1 φ3=φ2-R1I1
φ4-φ3= R2I2 φ4=R2I2+φ3
φ5-φ4=E2 φ5=φ4+E2
φ6-φ5= R3I3 φ6=R3I3+φ5
φ6-φ7= R4I4 φ7= φ5-R4I4
φ1-φ17=E4 φ1=φ7+E4=0
