15) Расчет сложных эл. Цепей с помощью законов Кирхгофа
З аконы К. – основные законы ЭЦ.
1) I=0 – Алгебраическая сумма токов в любом узле ЭЦ = 0. Сумма токов, направленных к узлу = сумме токов, направленных от узла. Т.е. в узлах ЭЦ пост. тока заряды не могут накапливаться, т.к. в противном случае изменились бы потенциалы этих узлов и токи в ветвях.
Токи, втекающие в узел берутся с "+", вытекающие с "-".Если в схеме имеются n-узлов, тот для нее можно составить (n-1) независимых ур-й по первому з-ну Кирхгофа.
2. IR=E - Алгебраическая сумма напряжений на всех резисторных элементах = алгебраической сумме ЭДС. Токи и ЭДС входят в ур-е с "+", если их напряжния совпадает с направлением обхода контура и с "-", если не совпадают.
Метод непосредственного применения ЗК.
- выбрать (произвольно) положительные направления токов во всех ветвях рассчитываемой электрической цепи. При записи уравнений для узлов цепи по первому закону Кирхгофа необходимо иметь в виду, что число независимых уравнений на единицу меньше общего числа узлов у, т. е. нужно составить y-1 уравнений.
При составлении уравнений на основании второго закона Кирхгофа необходимо также получить независимую систему. В частности, будет получена независимая система, если выбрать контуры так, чтобы каждый следующий содержал хотя бы одну ветвь, не вошедшую в контуры, для которых уже составлены уравнения. Такие контуры называются независимыми контурами, так как их уравнения взаимно независимы. Число неизвестных токов равно числу ветвей в. Для определения этих токов необходимо составить в независимых уравнений. Так как по первому закону Кирхгофа составляется у-1 независимых уравнений, то на основании второго закона Кирхгофа должно быть составлено в-(у-1) уравнений.
16) Метод контурных токов
основан на введении неизвестных переменных контурных токов.
Контурный ток – условный ток каждого независимого контура.
Число составляемых уравнений равно числу независимых контуров. Токи в ветвях определяют алгебраическим суммированием контурных токов.
Порядок расчетов:
- выбрать независимые контура и проставить произвольно положительные направления контурных токов
- для любого независимого тока составим уравнение на основании второго закона Кирхгофа (2ЗК)
R11, R22, R33 - собственное сопротивление контуров. (+)
Остальные R – общие (смежные) сопротивления контуров (-)
E11, E22, E33 – контурные E

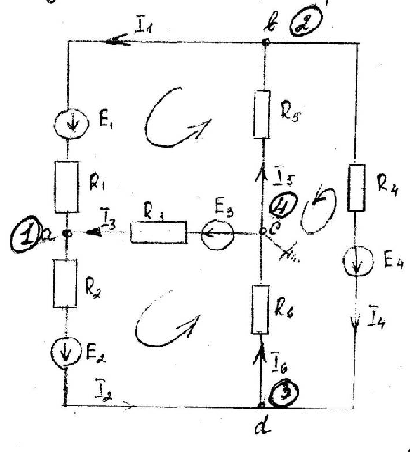

17) Метод узловых потенциалов
Метод узловых напряжений основан на введении промежуточных переменных – узловых напряжений
Узловое напряжение – напряжение между i-тым узлом схемы и одним определенным но произвольно выбранным опорным узлом.
Т.к. любой узел схемы сможет быть заземлен без изменения токораспределения в нем, то принимая потенциал опорного узла равным нулю вместо узловых напряжений Ui0 можно ввести потециалы узлов. Ui0=φi-φ0=φi
По этому методу необходимо составить у-1 уравнений. Токи в ветвях определяются по закону Ома.
Выбрать узел потенциал которого равен 0 (например φС=0)
G11; G22; G33 – собственные проводимости ветвей, равные проводимости всех ветвей сходящихся в этом узле. Они (+)
Остальные G – смежные проводимости ветвей. Они (-)
I1=(φ2-φ1+E1)/R1; I2=(φ1-φ3+E2)/R2;
I3=( φ4-φ1+E1)/R3=(E1- φ1)/R3;
I4=(φ2-φ3+E4)/R4; I5=(φ4-φ2)/R5; I6=(φ3-φ4)/R6;
