47) Режим работы трансформатора под нагрузкой. Внешняя характеристика трансформатора

Этот режим – рабочий режим трансформатора, чем больше ток во вторичной цепи (I₂), тем больше нагрузка трансформатора. Запишем уравнение намагничивающих сил трансформатора:

Разделим это уравнение на число витков:

?????

Ток состоит из 2 составляющих: 1) I₁ холостого хода (1-3%* I₁) – основной поток трансформатора. 2) - компенсирует размагничивающее действие тока 2-ой обмотки.

, - число ????

Ток в обмотке с большим числом витков – меньше.

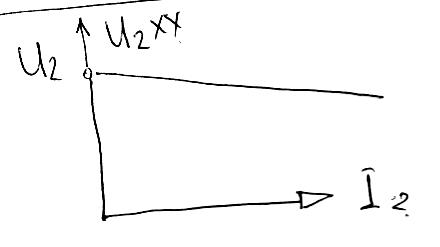

Внешняя характеристика трансформатора – это зависимость между U₂ и током нагрузки I₂ при заданном напряжении U₁.

Чем больше нагрузка I₂ , тем меньше напряжение U₂
