33) Цепь переменного тока со смешанным соединением элементов.
34. Мощность цепей переменного тока. Баланс мощности.
Мощность бывает: активная, индуктивная, емкостная, полная, реактивная. Мгновенная мощность обозначается “P”. Это произведение мгновенного значения напряжения : Р=i*U или Р=U*I*cosф = I2R=G*U2 (ВТ). Мощность колеблющайся энергии наз. реактивной.
Полная мощность – это максимально возможная мощность при заданных значениях тока и напряжения.
Баланс мощности в цепи переменного тока.

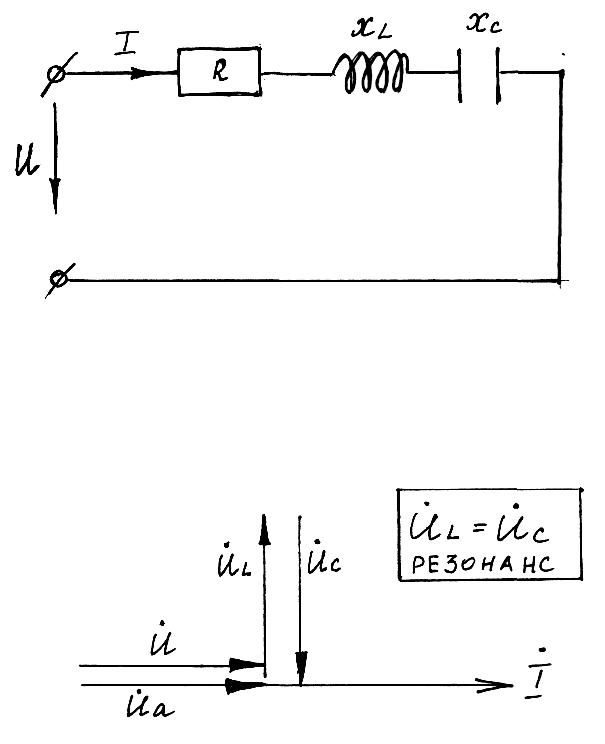

35. Резонанс напряжений.
Резонанс возникает в цепях содержащих индуктивные и емкостные сопротивления и характерезует совпадение по фазе тока и напряжения. Резонанс бывает двух видов: 1) резонанс напряжений; 2) резонанс токов. Рассмотрим резонанс напряжений. Резонанс напряжений возникает в цепях последовательного соединения емкостного и индуктивного сопротивлений. Условие резонанса – это условие равенства ХL и ХС .Выведем формулу.
П остроим векторную диаграмму для резонанса.
ХL = ХС >R, то UL и UС > Uа = U. Это свойство резонансной цепи усиливать напряжение, т. е. Напряж. На участках с реактивным сопротивлением будет больше чем напряжение на входе цепи. Резонанс вцепи можно достич несколькими способами : 1. Изменением частоты напряжение питания; 2. Изменение индуктивности; 3. Изменение емкости.

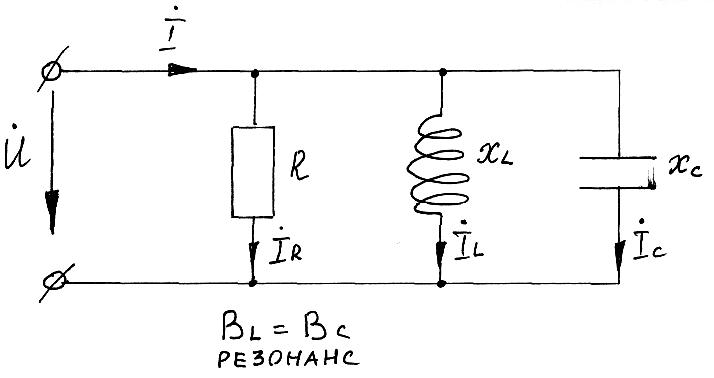

36) Резонанс токов.
Резонанс возникает в цепях содержащих индуктивные и емкостные сопротивления и характерезует совпадение по фазе тока и напряжения. Резонанс бывает двух видов: 1) резонанс напряжений; 2) резонанс токов. Рассмотрим резонанс токов. Резонанс токов возникает в цепях с параллельным соединением реактивных элементов. Условие резонанса – это условие равенства ХL и ХС .Выведем формулу.
П остроим векторную диаграмму для резонанса.
37. Получение трехфазной системы эдс.
Трехфазная система питания электр. Цепей предстовляет собой совокупность трех синусоидальных ЭДС или напряжений одинаковых по частоте и амплитуде и сдвинутых относительно друг друга на угол 1200. Примем, что фаза А имеет начальный угол сдвига фаз равную 0.
В симметричных источниках питания max значение эдс равны: ЕАm=Ebm=E→ равны и действующие значения ЭДС т. е. ЕА=ЕВ=ЕС. Принебрегая внутренним сопротивлением источника можно принять соответствующее ЭДС источника, равным напряжению, действующее на его зажимах. ЕА=Ua; ЕВ=UB ; ЕС=UC .Комплексные ЭДС симметричного источника питания будут иметь вид: ЕА=Еа*ℓj0=Е*ℓj0
ЕВ=Ев*ℓj-120=Е*ℓ-j120 ; ЕС=ЕС*ℓj120=Е*ℓj120.

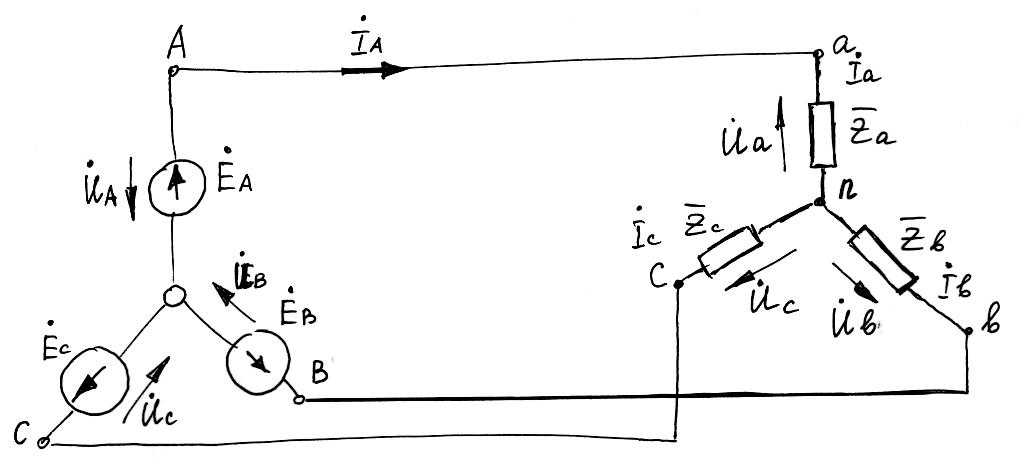

38.) Соединение трехфазных приемников звездой
Присоединение фаз трезфазного источника питания или потребителя в звезду концы фаз источника объединяются в общую точку N, а начало фаз подключается к соответствующим линейным проводам. Напряжениедей ствующее между началом и концом фаз источника питания являются фазными напряжениями источника. тоже самое, но к концам фаз приемника- фазные напряжения приемика.
Напряжения - линейнае напряжения, т.е напряжение между соответствующими линиями. Токи протекающие в линейных проводах называются линейными токами. При соединении приемников по схеме « звезда- звезда» линейные токи равны фазным.
