Увеличение пропускной способности газопровода.
С необходимостью увеличения пропускной способности газопроводов приходится сталкиваться как в процессе проектирования, так и при их эксплуатации.
Увеличить пропускную способность газопровода можно прокладкой лупингов или увеличением числа КС.
В настоящее время проектируется, и находятся в эксплуатации значительное число многониточных газопроводов. Подключаемая часть строящейся нитки к действующему газопроводу может рассматриваться как лупинг.
Рассмотрим увеличение пропускной способности газопровода на 10% (х = 1.1) не изменяя давления транспортировки газа, то есть начальное давление после КС Р=5.5 МПа. Р=3.47 МПА. Расстояние между КС L= 319.5 км.
Из соображения надежности многониточные газопроводы состоят из труб одного диаметра, то есть коэффициенты гидравлического сопротивления так же одинаковы = = 0.01052

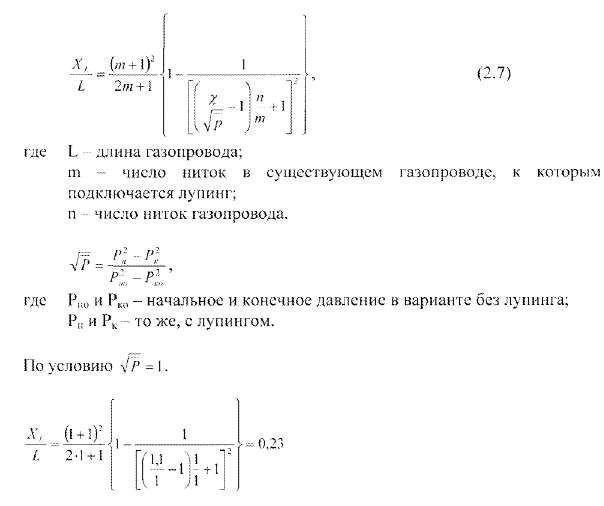

В таком случае длинна лупинга Х определяется по формуле.
Длинна лупинга. Х= 1150*0.23= 264.5 км.
20
3. Неравномерность газа потребления и хранения газа.
Поскольку все потребители – бытовые, коммунальные, общественные и промышленные потребляют газ не равномерно, различают.
- сезонную неравномерность, или неравномерность по месяцам года.
- суточную неравномерность или, неравномерность по дням недели.
- часовую неравномерность или неравномерность по часам суток.
Один из способов обеспечения газом потребителей в требуемом количестве является использование последнего участка газопровода
В качестве аккумулирующей емкости. Характер работы последнего участка газопровода имеет свои особенности. Это связано с тем, что последняя КС работает на просеянном по производительности режиме, а расход газа в конце последнего участка совпадает с графиком газа потребления города (при отсутствии подземных хранилищ газа и других аккумулирующих емкостей.)
В периоды, когда потребление газа городом меньше производительности последних КС (почти совпадающей со средне суточной производительностью), газ аккумулируется в самом газопроводе. При этом давление на выходе КС незначительно повышается до значения Р, давление в конце газопровода может достигнуть своего наибольшего значения Р. В период наибольшего газа потребления недостающий газ компенсируется за счет с аккумулированного газа и отбором дополнительного количества со снижением давления в конце трубопровода до Р.При этом давление КС снизится до Р.
В основных газопроводах крупных городов абсолютное давление составляет перед ГРС- 1.3 МПа.

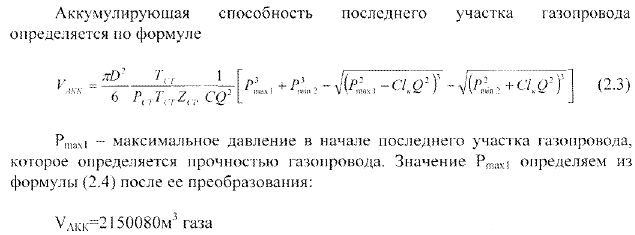

3.1.Определение аккумулирующей способности последнего участка газопровода.
Определяем вспомогательные величины. По формуле определяем значение К.
По следующей формуле вычисляем значение С.
21
где = 0.01052 , Z = 0.925, = 0.65,
С = = 1263
Расчетная пропускная способность.
Q==158.5 м/с.
Lк – длинна последнего участка газопровода, км; Lк = 319.5 км
