7 Технология и организация строительного производства
Раздел «Технология и организация строительства»
состоит из пояснительной записки (примерно 10 - 15 страниц) и графической части (1 лист формата А2).
Пояснительная записка выполняется на листах писчей бумаги формата А4 набирается в текстовом редакторе на ПК. Материал излагается технически грамотно, четко и по возможности кратко. Схемы, таблицы, графики, эскизы помещаются в пояснительной записке в соответствии со ссылками по тексту. Таблицы и спецификации составляются по установленным формам. Графическая часть проекта выполняется на листе формата А2 в соответствии с действующими стандартами.
7.1 Проектирование технологической карты
Общие указания
Технологические карты разрабатываются на отдельные или комплексные процессы строительно-монтажных работ, результатом выполнения которых являются законченные конструктивные элементы, а также части здания или сооружения. Технологические карты разрабатываются с целью установления способов и методов выполнения отдельных видов работ, уточнения их последовательности и продолжительности, определения необходимых для их осуществления рабочих и материально-технических ресурсов.
Разработка технологических карт должна вестись в соответствии со следующими принципами:
1 Внедрение прогрессивной технологии.
2 Внедрение комплексной механизации.
3 Выполнение строительного процесса поточным методом.
4 Обоснование выбора метода производства технико-экономическими расчетами.
5 Соблюдение правил техники безопасности, контроль качества выполняемых работ
Содержание технологических карт
Технологические карты состоят из четырех разделов:
-
Область применения.
-
Организация технологии строительного процесса.
-
Материально-технические ресурсы.
-
Технико-экономические показатели
Раздел 1 «Область применения» содержит характеристику конструктивных элементов или частей здания; номенклатуру работ охватываемую картой; характеристику условий производства работ, принятых в технологической карте.
Раздел II «Организация технологии строительного процесса»
-
Указания по подготовке объекта и требования предшествующих работ и строительных конструкций.
При определении объемов работ для технологических карт на монтажные работы следует учитывать не только основные процессы, но и работы, сопутствующие им, например, электросварку и заделку монтажных стыков, заливку швов плит, расшивку швов панели и т.д.
При разработке технологических карт в подсчеты объемов работ необходимо включать следующие процессы и операции:
Земляные работы
-
Планировка территории бульдозером.
-
Рытье котлована экскаватором с погрузкой грунта в транспортные средства.
-
То же с отсыпкой в отвал
-
Ручная доработка грунта под основание фундамента
-
Обратная засыпка пазух фундамента
-
Послойное трамбование грунта пазух
-
Подсыпка под полы подвала и засыпка пазух внутренних стен.
-
Послойное трамбование грунта, подсыпанного под полы подвала и пазухи внутренних стен.
-
Установка креплений станок траншей и котлованов
Свайные работы
-
Завоз, приемка и складирование свай
-
Вертикальное погружение свай копром
-
Срубка оголовков свай
-
Устройство монолитного ростверка (установка арматурных каркасов, установка опалубки, бетонирование, уход за бетоном, разборка опалубки)
Устройство монолитных железобетонных стен
-
Установка арматурных каркасов и сеток
-
Обработка и установка опалубки из готовых щитов
-
Укладка бетонной смеси в конструкции
-
Уход за бетоном
-
Распалубка конструкций
-
Подача бетонной смеси
Монтаж фундамента, стен подвала и перекрытия подвального этажа
-
Разгрузка сборных ж/б элементов
-
Устройство основания под фундаменты
-
Монтаж фундаментных подушек
-
Монтаж фундаментных блоков стен подвальных помещений
-
Устройство горизонтальной гидроизоляции на уровне пола подвала.
-
Установка вертикальных гидроизоляций
-
Устройство горизонтальных гидроизоляций по верхнему ряду блоков
-
Монтаж плит перекрытий над подвалом
-
Монтаж лестничных маршей и площадок подвального этажа
-
Электросварка плит перекрытия
-
Бетонирование швов плит перекрытия
Кирпичная кладка стен и монтаж конструктивных
элементов на этаже
Каменные работы
-
Кладка наружных стен (армированная)
-
Кладка внутренних стен
Монтаж работы
-
Укладка перемычек над проемами
-
Укладка плит междуэтажных перекрытий
-
Установка лестничных маршей
-
Установка лестничных площадок
-
Установка перегородок
-
Укладка балконных плит
Плотничные работы
-
Установка инвентарных подмостей
-
Разработка подмостей
-
Установка оконных и дверных блоков
-
Устройство защитных козырьков
Такелажные работы
-
Выгрузка железобетонных конструкций и кирпича в пакетах
-
Выгрузка перегородок
-
Допьем кирпича, раствора и перемычек
Штукатурные работы
-
Подготовка поверхности под оштукатуривание
-
Провешивание поверхности
-
Нанесение обрызга (механизировано или вручную)
-
Нанесение грунта
-
Нанесение накрывочного слоя
-
Затирка с разделкой углов
-
Оштукатуривание откосов
-
Установка подмостей (лесов)
Устройство скатной кровли
-
Разгрузка и подача материала
-
Установка стропильных ног
-
Устройство обрешетки
-
Устройство утеплителя
-
Устройство подложки
-
Устройство металлочерепицы
-
Установка водосточных воронок
2. Подсчет объемов работ (объемы работ подсчитываются в единицах измерения, принятых в ЕНиР или ГЭСН. Подсчет объемов работ выполняется в табличной форме: на монтаж сборных железобетонных конструкций - по таблице 7.1, для других видов работ - по таблице 7.2.
Таблица 7.1 – Спецификация сборных железобетонных изделий (пример)
Наименование сборных конструкций |
Марка |
Ед изм
|
Кол-во |
Эскиз с размерами |
Объем бетона, м3 |
Масса, т |
||
одного эл-та |
всех |
одного эл-та |
всех |
|||||

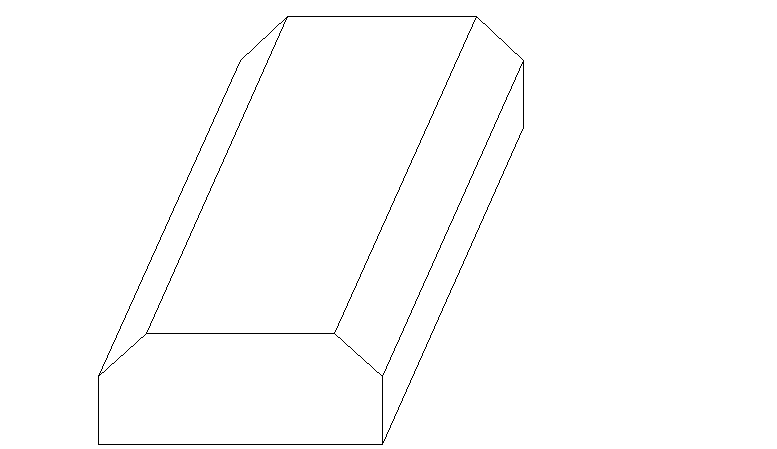

Фундаментная подушка |
ФЛ 12.24-3
|
шт |
10 |
b l |
1,63 |
16,30 |
0,65 |
6,5 |
Таблица 7.2 – Ведомость подсчета объемов работ (пример)
Вид работ |
Эскиз, формула, подсчет |
Единицы измерения |
Количество |
Устройство полов из керамической плитки |
в а |
м2 |
40 |
3. Методы и последовательность производства работ, выбор строительных машин и механизмов, и т.д.
3.1. Выбор методов производства работ.
Выбор методов производства работ включает
- технологическую схему строительно-монтажного процесса (размещение строительных машин, зоны складирования материалов)
- указания по технологии строительного процесса (типы грузозахватных приспособлений; выверка конструкций; организация труда в бригаде; составление графика строительного процесса (таблицы 7.3, 7.4)
Таблица 7.3 - График производства работ
№ п/п |
Наименова ние работ |
Объем работ |
Затраты труда |
Потребность в машинах |
Продолжител. |
Смены |
Кол-во раб. |
Дни |
|||||
Ед.изм |
Кол-во |
нормат |
принят |
нормат |
принят |
1 |
2 |
3 |
|||||
чел-дн |
чел-дн |
м-см |
м-см |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 7.4 - Почасовой график производства работ
№ п/п |
Наименова ние работ |
Объем работ |
Затраты труда |
Потребность в машинах |
Продолжител. |
Кол-во раб. |
Смены |
||||||||||
I |
|||||||||||||||||
Часы |
|||||||||||||||||
Ед. изм |
Кол-во |
нормат |
принят |
нормат |
принят |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||||
чел-час |
чел-час |
м-час |
м-час |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.2. Выбор грузозахватных приспособлений монтажных механизмов.
Следует помнить, что для выполнения строительно-монтажных работ необходимо применять комплексную механизацию, причем, в зависимости от вида работ один из механизмов данного комплекта является ведущим.
Таблица 7.5 – Ведомость монтажных приспособлений
Сборные конструкции |
Наименование и характеристики приспособления |
Плиты перекрытия |
Строп четырехветвевой: 4СК Q=4т m=285кг h=2м; предназначен для выгрузки и подъёма конструкций.
|
Именно для ведущих машин должно выполняться сравнение вариантов.
Монтажные краны подбираются исходя из габаритов зданий, веса и размеров монтируемых элементов, условий строительства и т.д.
Выбор производится в следующем порядке:
-
определение типа крана (для многоэтажных зданий – башенные краны, для мало этажных - самоходные стреловые)
-
определение основных параметров крана (грузоподъемность ,высота подъема крюка, вылет крюка – ведется по следующим формулам: Q=mэл+mстр ; Hкр=h0+hэл+hстр+hз+hп) ; Lкр=√а2+в2 )
-
в соответствии с требуемыми техническими параметрами определение марки кранов
-
технико-экономическое обоснование выбора крана
4. Определение трудоемкости работ.
Трудоемкость строительных процессов определяется по соответствующим сборникам ЕНиР (или ГЭСН) При разработке технологических карт на монтаж строительных конструкций одновременно с трудоемкостью определяются затраты времени механизмов в машино-часах. Трудоемкость определяется по калькуляции трудовых затрат (таблица 7,6)
Таблица 7.6 – Производственная калькуляция трудозатрат
№ п/п |
Наименование работы |
V работ |
Обос-нование ЕНиР (или ГЭСН) |
Трудоемкость |
Потребность в машинах |
Сотав бригады |
|||||
Ед. изм |
Кол-во |
Нвр. на ед.изм, чел.час |
На весь V |
Нвр. на ед.изм, маш.час |
На весь V |
||||||
чел-час |
чел-дн |
маш-час |
маш-дн |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
5. Расчет состава бригады
Число рабочих звена выполняющего ведущий (т.е. механизированный процесс) Определяется по формуле
где - Т н - суммарная трудоемкость работ, выполняемых звеном
Тмех - количество машино-смен работы механизма
Число рабочих в звеньях, выполняющих вспомогательные процессы (бетонирование швов плит перекрытия, электросварка) определяется по формуле
где Т н - суммарная трудоемкость вспомогательных работ
Т - продолжительность выполнения этих работ
Число рабочих в звеньях, выполняющих работу поточным методом, определяется по формуле: N = ТН / К*М
где К -шаг потока
М - число захваток
6. Указания по производству работ ( технология выполнения работ, контроль качества, (согласно СНиП 3.01.01-85 Организация строительного производства), техника безопасности (согласно СНиП 12-03-2001, часть 1 Безопасность труда в строительстве)
7. Материально-технические ресурсы (таблица 7.7); количество и типы машин, инструмента, инвентаря и приспособления).
Таблица 7.7 – Потребность в материально-технических ресурсах
№ п/п |
Наимено-вание работ |
Объем работ |
Обоснование нормы по ГЭСН |
Материалы |
||||
Ед. изм |
Кол-во |
Наименование |
Ед. изм |
Норма на ед. изм |
Всего |
|||
|
|
|
|
|
|
|
|
|
8. ТЭП (технико-экономические показатели) (таблица 7.8).
Таблица 7.8 - Технико-экономические показатели
Наименование |
Единицы измерения |
Показатели |
|
Нормативные |
Принятые |
||
1 |
2 |
3 |
4 |
Объем работ |
м3 |
|
|
Продолжительность работ |
смены |
|
|
Трудоемкость объема работ |
чел-дней |
|
|
Трудоемкость на единицу объема работ |
чел-дней/ м3 |
|
|
Выработка на одного рабочего |
м3/ чел-дней |
|
|
Затраты в машино-сменах на весь объем работ |
маш-смены |
|
|
Производительность |
% |
|
|
4.2 Графическая часть (выполняется на одном формате А2)
1 Схема производства работ (план М 1:100, 1:200; разрезы М 1:50, 1:100)
2 Схема организации рабочего места. (из карт трудовых процессов)
3 График выполнения работ.
4 Детали и элементы строповки, крепления конструкции, заделки стыков.
5 Характеристика ведущего механизма. (график грузоподъёмности, высоты подъема, вылета стрелы)
6 Материально-технические ресурсы (таблица)
7 ТЭП карты
