4. Исследование динамических свойств сау постоянного тока
4.1. Передаточная функция сау
рис. 10 Структурная
схема тиристорного электропривода с
подчиненным регулированием тока и
скорости.
Исходные
дифференциальные уравнения динамики:
ω=Iдин*(Rя*Кд/р*Тм)
– для якорной цепи двигателя
Iдин=Iя-Ic – для тока
Iя=[(Uя-Uд*(1/Кд))*(1/Rя)]/Тя*р+1
Uя=Uрт*(Ктп/Ттп*р+1)
– для тиристорного преобразователя
Uрт=(Uрс-Uот*Кот)*Wрт
– для регулятора тока
Uрс=(Uзс-Uос*Кос*Ктг)*Wрс
– для регулятора скорости
Uзс=Uз*Wф – для
задающего сигнала
Передаточная
функция САУ:
4.2. Построение лачх и фчх.

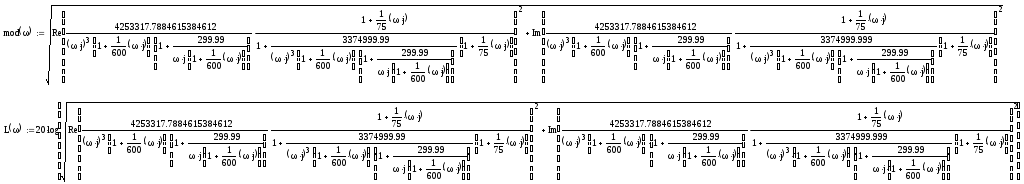

Уравнения для
реальной ЛАЧХ
Уравнения для
желаемой ЛАЧХ
Уравнения для
реально ФЧХ
Уравнения желаемой
ФЧХ
Запас по фазе
Δφ=65
По виду полученной
скорректированной ЛАЧХ делаем вывод
что для коррекции необходим ПИ-регулятор.
4.3. Исследование устойчивости сау
