2. Расчёт регулятора, структуры, параметров
Для системы вида
Рис. 1.1
Необходимо подобрать регулятор, обеспечивающий желаемый показатель колебательности Мжел и статическая ошибка не должна превышать 1,5%.
Допустимое значение показателя колебательности М определяется на основании опыта эксплуатации систем регулирования. Считается, что в хорошо демпфированных системах регулирования показатель колебательности не должен превосходить значений , хотя для промышленных систем можно допускать величины до .
Расчет регулятора можно свести к следующей методике расчета:
Величина L регулятора, при которой амплитудно-фазовая характеристика разомкнутой системы будет касаться окружности с заданным Мжел, определяется следующим образом:
1) строится амплитудно-фазовая характеристика регулируемого объекта, и из начала координат проводится луч под углом к отрицательной вещественной полуоси;
2) проводится окружность с центром на вещественной отрицательной полуоси, касающаяся одновременно амплитудно-фазовой характеристики регулируемого объекта и этого луча.
Найденное значение коэффициента L определяет его предельно допустимую, по соображениям сохранения системой требуемого запаса устойчивости, величину; для обычно встречающихся на практике частотных характеристик объектов это условие будет выполняться, если установленное в регуляторе значение kp не будет превышать указанной величины.
2.1. Расчет п-регулятора
Для расчета регулятора воспользуемся математическим пакетом MatLab.

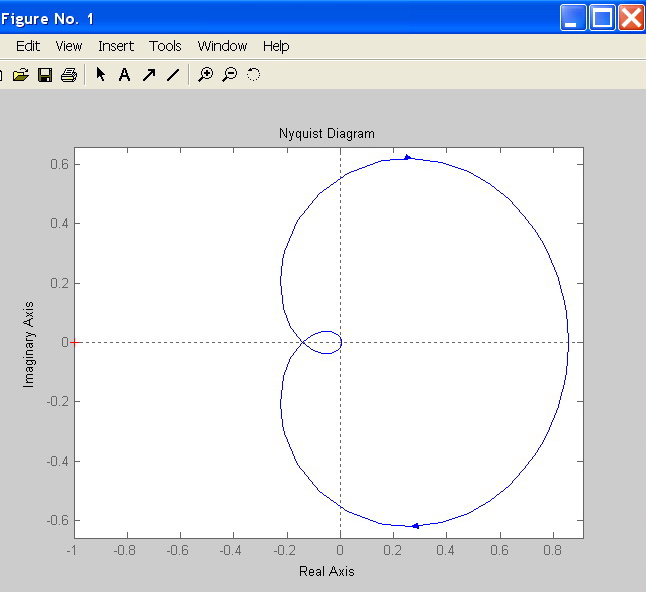

Рис.2.1
Из графика АФЧХ нашей системы отчетливо видно, что данный для рассмотрения мне объект устойчив: по критерию Найквиста.
величина желаемого показателя качества Мжел.
Проверим обеспечения заданной точности.
Получим значение Ep= 0.384, что не удовлетворяет условию задания.
2.2. Расчет пи-регулятора
Величина L регулятора, при которой амплитудно-фазовая характеристика разомкнутой системы будет касаться окружности с заданным Мжел, определяется следующим образом:
1) строится амплитудно-фазовая характеристика регулируемого объекта, и из начала координат проводится луч под углом к отрицательной вещественной полуоси;
2) проводится окружность с центром на вещественной отрицательной полуоси, касающаяся одновременно амплитудно-фазовой характеристики регулируемого объекта и этого луча.
Найденное значение коэффициента L определяет его предельно допустимую, по соображениям сохранения системой требуемого запаса устойчивости, величину; для обычно встречающихся на практике частотных характеристик объектов это условие будет выполняться, если установленное в регуляторе значение kp не будет превышать указанной величины.
Рис. 2.5. АФЧХ
Найдем значение ki :
Таким образом, получаем, что
Получив соответствующие значения kp и ki, промоделируем нашу систему с регулятором, используя приложение к математическому пакету MatLab – Simulink:
Рис. 2.8. Структурная схема объекта с ПИ-регулятором
Переходной процесс для данной схемы выглядит следующим образом:
Рис. 2.9
Время регулирования (т.к. отклонение от “1” составляет ± 5%): 145 с;
Перерегулирование:
Время быстродействия: 95 с;
Статическая ошибка:
Степень затухания: Количество полных колебаний, произошедших до того, как система примет установившееся значение (т.е. не будет выходить из “вилки” [0.95; 1.05]): одно колебание.
Т.к. наша система вышла на заданный уровень (на единицу), значит теперь нам необходимо найти Мфакт. (фактическое значение показателя колебательности) и сравнить его с Мжел. (желаемое значение показателя колебательности).
