6. Комплексные показатели надежности
Комплексные показатели надежности характеризуют одновременно несколько свойств надежности оборудования, например, его безотказность и ремонтопригодность.
Коэффициент готовности Кг(t) - есть вероятность того, что оборудование будет находиться в работоспособном состоянии в любой произвольный момент с начала эксплуатации:
Кг = = (40)
где Тср - среднее время безотказной работы оборудования, Тв - среднее время его восстановления.
Коэффициентом простоя К п (t) оборудования называется отношение времени вынужденного простоя к сумме времени исправной работы и вынужденных простоев оборудования.
Коэффициент готовности и коэффициент простоя связаны между собой зависимостью :
К п = 1 - К г = (41)
Коэффициент оперативной готовности Ког есть вероятность того, что оборудование, находясь в резерве, окажется работоспособным в произвольный момент времени, и, начиная с этого момента, будет работать безотказно в течение заданного отрезка времени:
Ког (t) = Кг P(t) , (42)
при этом вероятность безотказной работы ремонтируемого оборудования
P(t) = (43)
7. Показатели надежности сложных систем.
Надежность системы элементов должна определяться в зависимости от надежности самих элементов с учетом их влияния на функционирование всей системы. Это влияние в основном зависит от числа элементов и их взаимного соединения. Наиболее часто встречается последовательное, параллельное, а также смешанное соединение элементов. Полагая отказы элементов независимыми, можно, используя теоремы о сумме и о произведении вероятностей событий, получить формулы для расчета показателей надежности комбинаций из двух или более элементов.
7.1. Последовательное соединение элементов. Нерезервированные системы. Структурная схема.
В этих системах, состоящих из n элементов, для безотказной работы необходима одновременная работа всех элементов. Отказ любого элемента вызывает отказ всей системы. Это очевидно при последовательном соединении элементов. Однако и при параллельном (фактически) соединении элементов может наблюдаться та же ситуация, если также не допускается возможность выхода из строя любого элемента. Другими словами, оба эти разных соединения соответствуют в данном случае одной и той же логике «или»: отказ одного или другого элемента приводит к отказу всей системы.
Примерами таких систем могут служить:

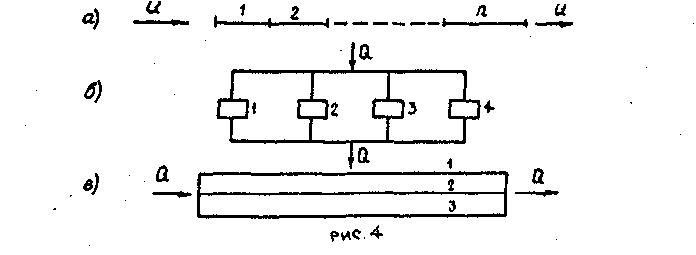

а) водовод, состоящий из п последовательно соединенных участков труб (рис.2), авария любого из участков вызывает полное прекращение подачи воды, т.е. отказ системы;
б) насосная станция (НС), оборудованная п параллельно включенными насосами, подающих вместе требуемое количество воды ; выход из работы любого одного насоса приводит к недопустимому снижению подачи воды станцией снабжаемому объекту (см.принципиальную схему соединения элементов на рис.2);
в) система трех параллельно включенных водоводов, для успешной работы которой необходима одновременная работа всех водоводов;
л
Такие системы называются нерезервированными и им соответствует одна и та же структурная схема надежности ( рис.3 ). Не путать со схемой физического соединения !
рис.3
Очевидно, что если Рi (t) - надежность i -го элемента, то по теореме о произведении вероятностей событий, вероятность того, что все элементы будут одновременно работать безотказно в течение заданного интервала времени t ( логика «и» ), будет равна произведению вероятностей:
Pc (t)= P1 (t) P2 (t) P3 (t)……. Pn (t) (44)
В случае экспоненциального закона распределения имеем
P = e – λ1t e – λ2t …….. e – λnt = e – (λ1 + λ2 +……+ λn) t (45)
Интенсивностъ отказов всей системы отсюда, очевидно, равна сумме интенсивностей отказов элементов:
λс = λ1 + λ2 +λ3 + ...... + λn (46)
Среднее время безотказной работы системы будет равно :
Тс = (47)
Анализируя эти формулы, можно сделать вывод, что при структурном последовательном соединении элементов:
а) с увеличением числа элементов надежность системы уменьшается;
б) надежность системы меньше надежности любого ее элемента и среднее время безотказной работы системы будет меньше, чем среднее время безотказной работы одного элемента.
