Косой изгиб
Косой изгиб представляет собой разновидность поперечного изгиба, при котором плоскость действия нагрузки не совпадает ни с одной из главных осей инерции поперечного сечения стержня. Разложение нагрузки по направлению главных осей инерции сечения приводит к возникновению двух плоских изгибов. Нормальные напряжения вычисляются по формуле:
(2.1)
где ,
M – суммарный изгибающий момент, – угол, образованный вектором нагрузки и главной осью y.
Условие прочности запишется в виде1:
. (2.2)
Три типа задач, вытекающих из условия прочности:
-
проверка прочности:,
-
подбор поперечного сечения:
, (2.3)
где известный числовой множитель,
-
определение грузоподъемности:
(2.4)
-
Внецентренное растяжение-сжатие.
Такой вид деформации возникает при приложении к стержню сил, параллельных его продольной оси, но смещенных относительно последней на величину e (эксцентриситет). В поперечных сечениях стержня возникают три внутренних усилия: продольная сила Nz=P, изгибающие моменты Mx=Pyp, My=Pxp(xp,yp-координаты точки приложения внецентренной силы).
Формула для определения нормального напряжения запишется в виде:
, (2.5)
Подстановка в формулу (2.5) дает
, (2.6)
где - радиусы инерции поперечного сечения стержня.
Условие прочности:
, (2.7)
где координаты опасной точки сечения.
Положение опасной точки определяется с помощью нейтральной оси.
Уравнение нейтральной оси
или , (2.8)
При внецентренном растяжении-сжатии нейтральная ось не проходит через центр сечения. Отрезки, отсекаемые нейтральной осью от осей x, y определяются по формулам:
Опасной точкой поперечного сечения является точка, наиболее удаленная от нейтральной оси.
Из условия прочности (2.7) непосредственно следует формула определения грузоподъемности стержня
(2.9)
-
Изгиб с кручением.
В условиях совместного действия изгибающего и крутящего моментов работают многие элементы конструкций и деталей машин.

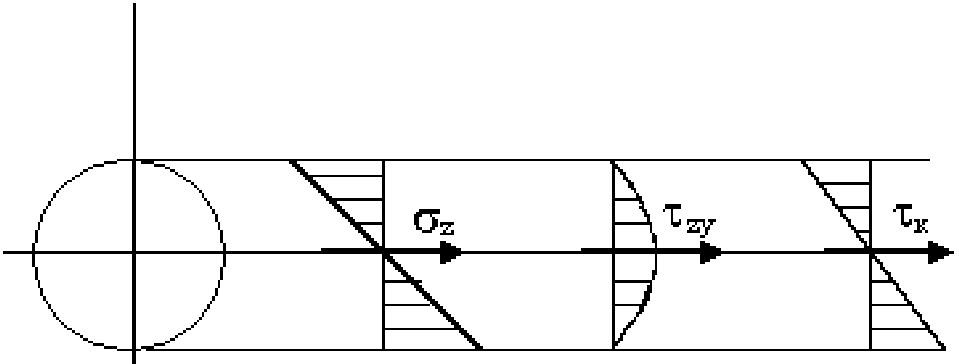

Для стержней кругового поперечного сечения распределение нормальных и касательных напряжений по высоте сечения приведено на рис.2.1.
Опасными точками сечения являются крайние точки вертикального диаметра, в которых возникают максимальные нормальные напряжения и максимальные касательные напряжения кручения. Проверка прочности материала, который одновременно испытывает действие нормальных и касательных напряжений, производится по формуле
,
где - расчетные напряжения, соответствующие i-ой классической теории прочности. (Изложение классических теорий прочности можно найти в любом учебнике по сопротивлению материалов).
|
Рис. 2.1 |
Для проверки прочности пластичного материала вычисляются расчетные напряжения, соответствующие третьей или четвертой теориям прочности
(2.10)
(2.11)
Подстановка в формулы (2.10) и (2.11) значений напряжений (Ми – суммарный изгибающий момент, вычисляется по формуле ) дает
(2.12)
(2.13)
