1 Яке призначення теодолітів типу т5?

Теодоліт Т5 призначений для вимірювання горизонтальних і вертикальних кутів на місцевості.

2 Які основні технічні характеистики теодоліта 2т5к?

• система вертикальної осі неповторювана;

• при алідаді вертикального круга є оптичний компенсатор з самовстановлюючим індексом;

• покази з лімбів знімаються на одній його стороні;

• для спрощення обчислень вертикальних кутів оцифровка вертикального лімба виконана по секторам від 0˚ до 75˚ і від мінус 0˚ до мінус 75˚;

дві пари гвинтів розміщені з однієї сторони теодоліта для більш швидкого переходу від наведення зорової труби по азимуту до наведення її у вертикальній площині

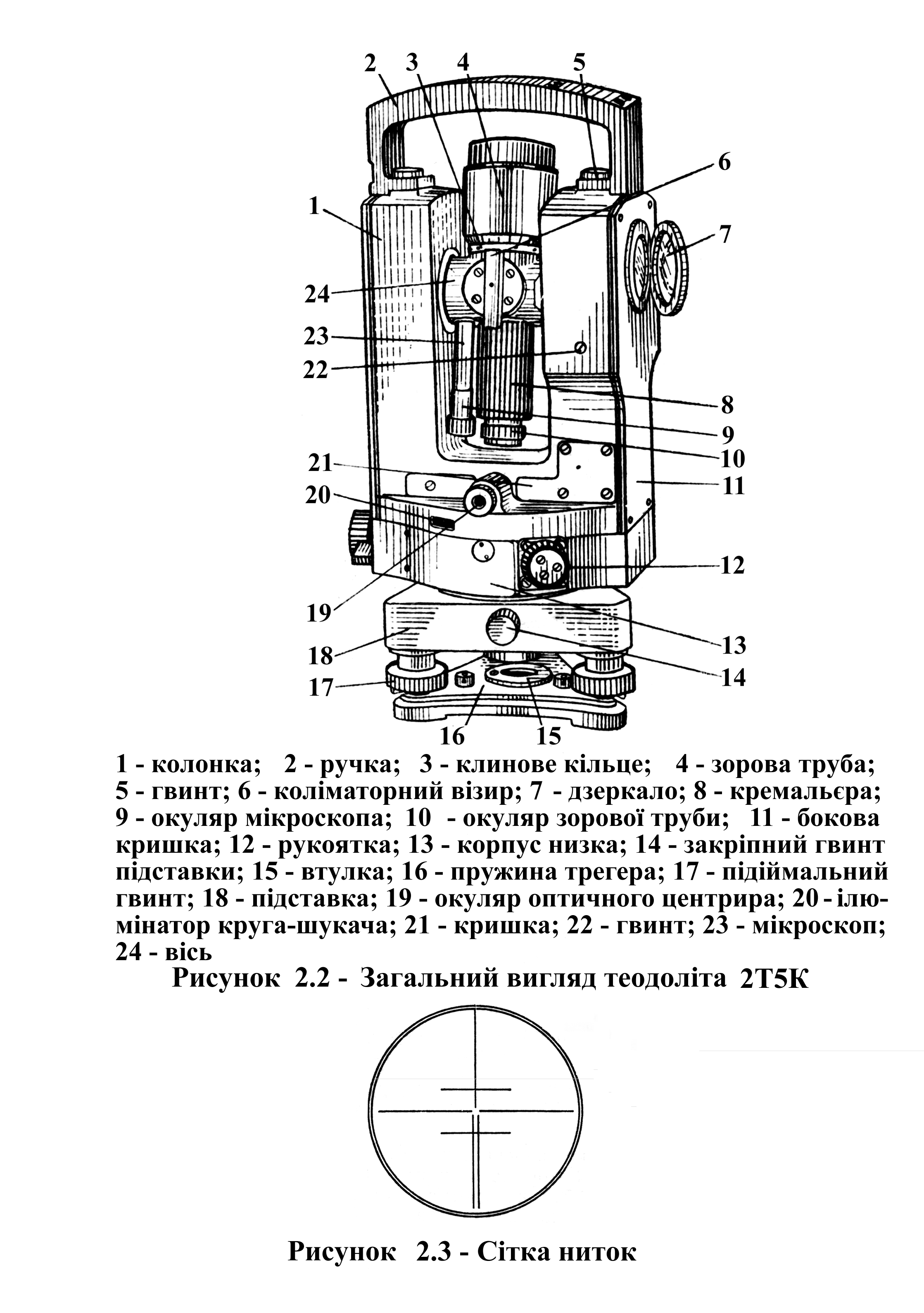

3 Опишіть будову теодоліта 2т5к?

4 Опишіть будову штатива для теодоліта?

Штатив. Ніжки 3 штатива (рис.1.5) шарнірно з΄єднані з головкою 1. Болтами 2 регулюють плавність руху ніжок у шарнірах. Висота штатива змінюється висуванням ніжок, які закріплені гвинтами 4. Теодоліт встановлюють на площину головки і кріплять становим гвинтом 7. На гачок всередині гвинта підвішують нитковий висок.При транспортуванні ніжки переміщують до упору і кріплять гвинтами 4. Після цього зтягують ременем 5. На одній із ніжок штатива є пенал з кришкою для ниткового виска і гайкового ключа.

5 Для чого служать окулярні насадки до теодоліта 2т5к?

Окулярні насадки 1, 2 (рис.1.6), які кріплять на окулярі зорової труби і відлікового мікроскопу, використовуються для зручності візування на цілі, розміщені під значними кутами до горизонту. Окулярна насадка на зорову трубу має відкидний світлофільтр для візування на Сонце.

6 Як користуватись футляром до теодоліта 2т5к?

Металічний футляр складається з основи 3 (рис.1.8) і ковпака 5, скріплених двома замками 4. Ремні 1, 2 служать для перенесення футляра у руці і за спиною.

Теодоліт встановлюють на стійки основи і кріплять важільним захватом, який складається з двох важелів 4, 5 (рис.1.9) і пружини 3, у заглиблення якої при кріпленні теодоліта входить штифт 2. На основі футляру є пенал 1 для викруток, шпильок, ключів і маслянки, стакан для салфетки і бленди, стійка для кріплення бусолі і футляри для окулярних насадок, на боковій стійці всередині ковпака – пружина для кріплення паспорту.

7 Який порядок розгортання і установки теодоліта?

• відкріпіть ремінь, який стягує ніжки штативу, і відрегулюйте їх довжину;

• встановіть штатив над точкою так, щоб площина його головки розміщувалась горизонтально, а висота відповідала зросту спостерігача;

• зніміть ковпак з основи футляру, відтягнувши пружини-фіксатори всередині рукояток і повернувши рукоятки замків у напрямку стрілок;

• закладіть пальці двох рук за важіль, як показано на рис.2.10, великими пальцями натисніть на пружину зверху і обережно звільніть важіль;

• відведіть важіль з пружиною у сторону і зніміть теодоліт зі стійок основи;

• закріпіть теодоліт на штативі і підіймальними гвинтами підставки приведіть бульбашку рівня у середнє положення;

• провірте правильність юстування рівня і при необхідності виконайте юстування рівня;

• провірте і при необхідності виправте стійкість штативу і підставки.
