3.3. Блоки аппаратуры марс-бм

3.3.1. Двухканальный усилитель записи I и II каналов (блок 70а-21 на рис. 4)

Блок предназначен для усиления сигналов частотой 300..3400 Гц и состоит из 2-х независимых идентичных каналов усиления (принадлежность элементов к каналу обозначено индексом 1,2 перед позиционным обозначением элементов, в описании индекс опущен).

Технические характеристики блока 70А-21:

- уровень входного сигнала по входам - 0,02.,6,В; 0,6..18В; 3..90В;

- изменение выходного напряжения при изменении входного сигнала на 30дБ не более 3дБ;

- глубина регулировки автоматического регулятора уровня не менее 36дБ;

- входное сопротивление соответственно входу не менее 6, 12, 220 кОм.

Каждый канал блока 70А-21 состоит из автоматического регулятора уровня (АРУ) и выходного усилителя.

Речевой сигнал через переменный резистор R7 (регулирует порог срабатывания, который равен 20 мВ) поступает на схему АРУ (транзисторы Tl – Т3, ячейка У1). Со входов 0,6..18В и 3..90В сигнал поступает через делители (соответственно резисторы R2,R7 и R4,R7), которые устанавливают необходимый уровень входного напряжения. Для уменьшения наводок на высокоомные делители параллельно входам включены резисторы R1, R3.

Регулирующим элементом схемы АРУ является делитель (резистор R15, дифференциальное сопротивление транзисторов Т2,Т3). Усилитель постоянного тока (транзистор Т1) управляет дифференциальным сопротивлением транзисторов Т2, Т3. Смещение на базу транзистора Т1 подается через резистор R8 и диод ячейки У1. Делитель R5, R6 создает

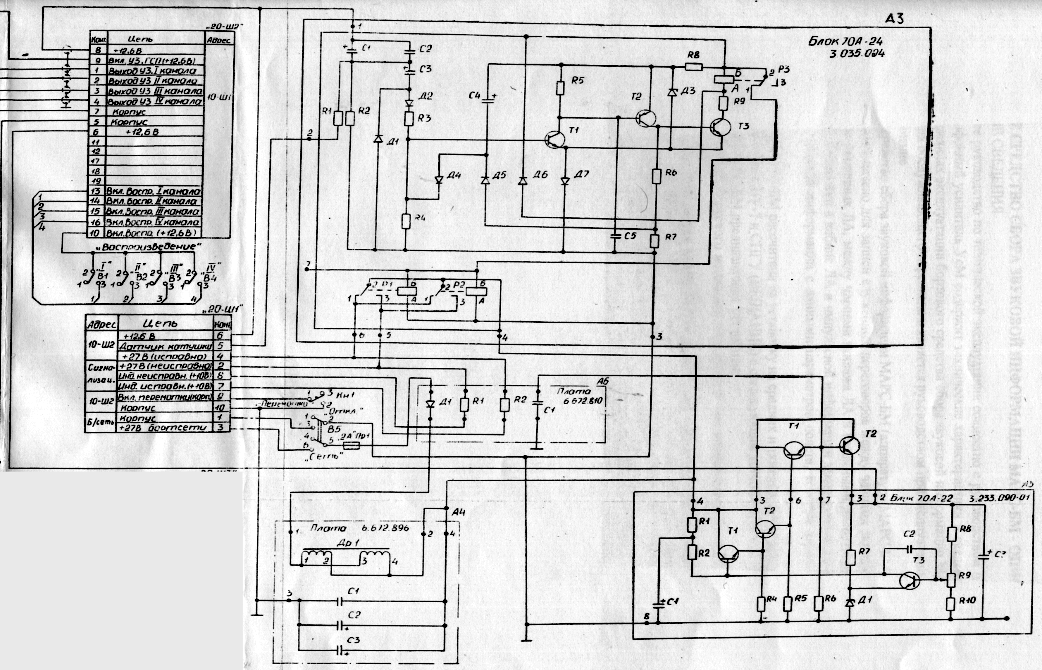

Рис. 4 Принципиальная схема блока 70А-20М (лист 1)

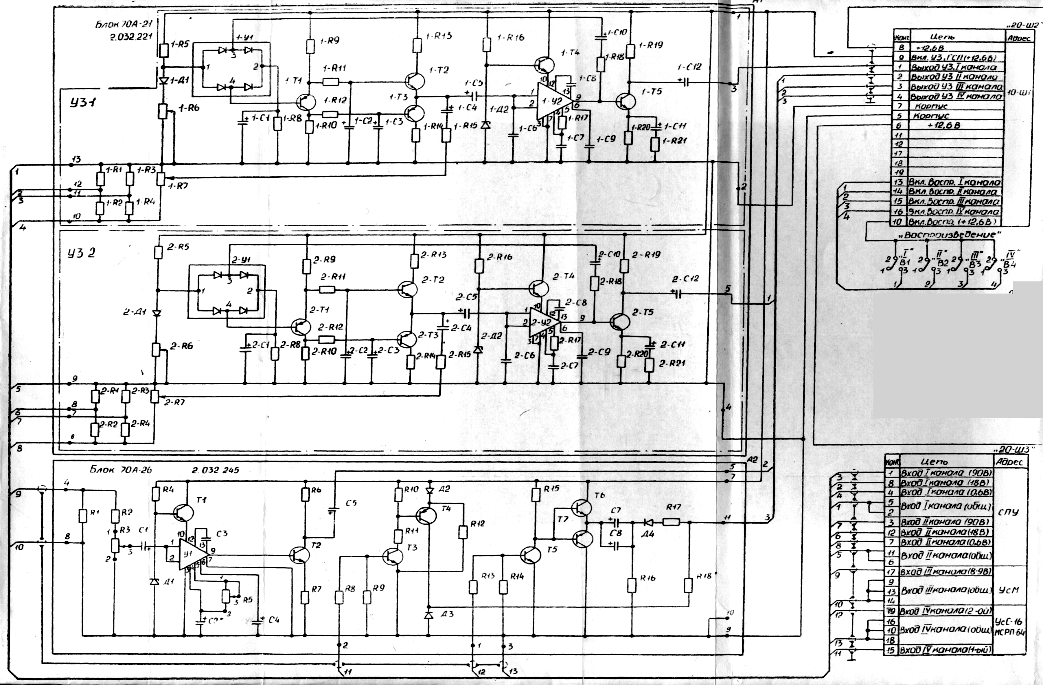

Рис. 4 Принципиальная схема блока 70А-20М (лист 2)

ное напряжение на детекторе (2 верхних диода ячейки У1, конденсатор С1, собран по схеме с удвоением). Диод Д1 компенси-рует изменения параметров диодов детектора при температуре –60..60°С. Переменный резистор R6 регулирует напряжение смещения на детекторе, т.е. выходное напряжение усилителя. Выходное напряжение используют как напряжение обратной связи АРУ, которое поступает с выходного усилителя через цепочку R18, С10 на детектор АРУ.

Если выходное напряжение превышает напряжение смещения детектора, диоды открываются, сигнал детектируется и поступает на базу управляющего транзистора Т1 и он закрывается. Через транзисторы Т2 и ТЗ начинает протекать ток и сопротивление их уменьшается. Часть сигнала на входе усилителя записи шунтирует транзисторная цепочка и на его выходе устанавливается номинальный уровень сигнала.

Выходной усилитель (микросхема У2, транзистор Т5) охвачен внешней отрицательной обратной связью через резистор R17 (устанавливает требуемый коэффициент усиления и стабильность усилителя). Резистор R17 и конденсатор С7 обеспечивает подъем высоких частот на 5..10 дБ. Конденсаторы С6 и С8 ограничивают частотную характеристику выше частоты 3400 Гц. Микросхема У2 запитана стабилизированным напряжением (транзистор Т4, стабилитрон Д2).

3.3.2. Двухканальный усилитель записи III и IV каналов (блок 70а-26 на рис. 4)

Блок предназначен для усиления сигналов в диапазоне частот 300..3400 Гц и импульсных сигналов и состоит из речевого и импульсного каналов записи.

Технические характеристики блока:

- уровень входного речевого сигнала 8..9В, а импульсного - 3..5В;

- длительность импульсов 2 или 4 мс;

- период следования импульсов 8 или 10 мс, а посылок 0,5 или 1 с;

- количество посылок в импульсе не менее 22;

- входное сопротивление III и IV канала не менее 6 кОм.

На вход речевого канала записи (вывод 4) сигнал через делитель (резисторы R2, R3) поступает с выхода УсМ. Вход канала записи зашунтирован для избежания наводок (резистор R1). Переменный резистор R3 регулирует выходной уровень записи.

Усилитель записи речевого канала (микросхема У1, транзистор Т2) имеет коэффициент усиления 100 и с помощью подключаемых к микросхеме У1 элементов амплитудно-частотной коррекции (конденсаторы С2, С3) поднимает верхние частоты на 5..8 дБ. Микросхема запитана стабилизированным напряжением (транзистор Т1, стабилитрон Д1).

Переменный резистор R5 в цепи отрицательной обратной связи, регулирует величину коррекции верхних частот. Выходной каскад (транзистор Т2; собран по схеме с общим эмиттером), подключенный к коллектору транзистора Т2 через конденсатор С5, обеспечивает в головке записи ток до 0,5 мА.

На вход импульсного канала записи сигнал поступает с согласующего устройства УсС-16 МСРП-64-2 (выходы 1,2). Канал записи выполнен в виде 2-х ключевых усилителей с раздельными входами и объединенным выходом. Он обеспечивает запись посылок по двум уровням (с возвратом к нулю). Первый ключевой усилитель (транзисторы Т3,Т4) предназначен для записи посылок тактовой частоты, а второй (транзисторы Т5 - Т7) - для записи кода времени.

Посылки тактовой частоты положительной полярности амплитудой 3..5В (вывод 2) поступают на базу транзистора Т3 (через резистор R8). Транзисторы Т3 и Т4 открываются. Посылки тока поступают на головку записи через ограничительный резистор R18.

Посылки информации кода времени положительной полярности амплитудой 3..5В (вывод 1) поступают на базу транзистора Т5 (через резистор R13) к выходу которого подключен симметричный эмиттерный повторитель (транзисторы Т6,Т7). С выхода эмиттерного повторителя импульсы отрицательной полярности поступают на головку записи (через конденсаторы С7,С8, диод Д4, ограничительный резистор R17).
