- •Методичні вказівки з оформлення курсового проекту з курсу металеві конструкції
- •1. Розрахунок сталевого настилу
- •2. Розрахунок балок настилу та допоміжних прокатних балок
- •3.Розрахунок головної балки складеного перерізу
- •3.2. Підбір і компоновка складеного перерізу головної балки
- •3.2.4. Визначається потрібна площа перерізу поясу балки симетричного перерізу:
- •4. Розрахунок колони
- •5.Оформлення розрахунково-графічного завдання
- •Список літератури
- •Додатки
- •Розрахункові опори Rb болтових з’єднань в сталевих конструкціях
- •Коефіцієнти α1, α2, α3 для розрахунку на згин плит, опертих на чотири або три сторони
- •Сталь прокатна. Балки двотаврові.
- •Сталь прокатна. Швелери з нахилом внутрішніх граней полиць.
Сталь прокатна. Швелери з нахилом внутрішніх граней полиць.
Позначення
h – висота балки;
b – ширина балки;
d – товщина стінки;
t – середня товщина полиці;
R – радіус внутрішнього закруглення;
r – радіус закруглення полиці;
По ГОСТ 8240 – 89
J – момент інерції;
W – момент опору
S – статичний момент півперерізу;
i – радіус інерції;
z0– відстань від осі у-у до зовнішньої грані стінки.
№ профілю |
Розмір, мм |
Площа перерізу, см2 |
Маса 1 м, кг |
Довідкові дані для осей |
Z0, см |
|||||||||||
h |
b |
d |
t |
R |
r |
х – х |
у – у |
|||||||||
Jх , см4 |
Wх , см4 |
iх , см4 |
Sх , см4 |
Jу , см4 |
Wу , см4 |
iу , см4 |
||||||||||
5 |
50 |
32 |
4,4 |
7,0 |
6,0 |
2,5 |
6,16 |
4,84 |
22,8 |
9,1 |
1,92 |
5,59 |
5,61 |
2,75 |
0,954 |
1,16 |
6,5 |
65 |
36 |
4,4 |
7,2 |
6,0 |
2,5 |
7,51 |
5,9 |
48,6 |
15,0 |
2,54 |
9,0 |
8,7 |
3,68 |
1,08 |
1,24 |
8 |
80 |
40 |
4,5 |
7,4 |
6,5 |
2,5 |
8,98 |
7,05 |
89,4 |
22,4 |
3,61 |
13,3 |
12,8 |
4,75 |
1,19 |
1,31 |
10 |
100 |
46 |
4,5 |
7,6 |
7,0 |
3,0 |
10,9 |
8,59 |
174 |
34,8 |
3,99 |
20,4 |
20,4 |
6,46 |
1,37 |
1,44 |
12 |
120 |
52 |
4,8 |
7,8 |
7,5 |
3,0 |
13,3 |
10,4 |
304 |
50,6 |
4,78 |
29,6 |
31,2 |
8,52 |
1,53 |
1,54 |
14 |
140 |
58 |
4,9 |
8,1 |
8,0 |
3,0 |
15,6 |
12,3 |
491 |
70,2 |
5,6 |
40,8 |
45,4 |
11,0 |
1,7 |
1,67 |
14а |
140 |
62 |
4,9 |
8,7 |
8,0 |
3,0 |
17,0 |
13,3 |
545 |
77,8 |
5,66 |
45,1 |
57,5 |
13,3 |
1,84 |
1,87 |
16 |
160 |
64 |
5,0 |
8,4 |
8,5 |
3,5 |
18,1 |
14,2 |
747 |
93,4 |
6,42 |
54,1 |
63,3 |
13,8 |
1,87 |
1,8 |
16а |
160 |
68 |
5,0 |
9,0 |
8,5 |
3,5 |
19,5 |
15,3 |
823 |
103 |
6,49 |
59,4 |
78,8 |
16,4 |
2,01 |
2,0 |
18 |
180 |
70 |
5,1 |
8,7 |
9,0 |
3,5 |
20,7 |
16,3 |
1090 |
121 |
7,24 |
69,8 |
86,0 |
17,0 |
2,04 |
1,94 |
18а |
180 |
74 |
5,1 |
9,3 |
9,7 |
3,5 |
22,2 |
17,4 |
1190 |
132 |
7,32 |
76,1 |
105 |
20,0 |
2,18 |
2,13 |
20 |
200 |
76 |
5,2 |
9,0 |
9,5 |
4,0 |
23,4 |
18,4 |
1520 |
152 |
8,07 |
87,8 |
113 |
20,5 |
2,20 |
2,07 |
20а |
200 |
80 |
5,2 |
9,7 |
9,5 |
4,0 |
25,2 |
19,8 |
1670 |
167 |
8,15 |
95,9 |
139 |
24,5 |
2,35 |
2,28 |
22 |
220 |
82 |
5,4 |
9,5 |
10,0 |
4,0 |
26,7 |
21,0 |
2110 |
192 |
8,89 |
110 |
151 |
25,1 |
2,37 |
2,21 |
22а |
220 |
87 |
5,4 |
10,2 |
10,0 |
4,0 |
28,8 |
22,6 |
2330 |
212 |
8,99 |
121 |
187 |
30,0 |
2,55 |
2,46 |
24 |
240 |
90 |
5,6 |
10,0 |
10,5 |
4,0 |
30,6 |
24,0 |
2900 |
242 |
9,73 |
139 |
208 |
31,6 |
2,6 |
2,42 |
24а |
240 |
95 |
5,6 |
10,7 |
10,5 |
4,0 |
32,9 |
25,8 |
3180 |
265 |
9,84 |
151 |
254 |
37,2 |
2,78 |
2,67 |
27 |
270 |
95 |
6,0 |
10,5 |
11,0 |
4,5 |
35,2 |
27,7 |
4160 |
308 |
10,9 |
178 |
262 |
37,3 |
2,73 |
2,47 |
30 |
300 |
100 |
6,5 |
11,0 |
12,0 |
5,0 |
40,5 |
31,8 |
5810 |
387 |
12,0 |
224 |
327 |
43,6 |
2,84 |
2,52 |
33 |
330 |
105 |
7,0 |
11,7 |
13,0 |
5,0 |
46,5 |
36,5 |
7980 |
484 |
13,1 |
281 |
410 |
51,8 |
2,97 |
2,59 |
36 |
360 |
110 |
7,5 |
12,6 |
14,0 |
6,0 |
53,4 |
41,9 |
10820 |
601 |
14,2 |
350 |
513 |
61,7 |
3,1 |
2,68 |
40 |
400 |
115 |
8,0 |
13,5 |
15,0 |
6,0 |
61,5 |
48,3 |
15220 |
761 |
15,7 |
444 |
642 |
73,4 |
3,23 |
2,75 |
Схема розташування матеріалу по аркуші.
-
План балочної клітки, схема поперечного або поздовжнього перерізу.
-
Конструкція головної балки.
-
Конструкція колони.
-
Вузли, деталі.
-
Специфікація елементів.
-
Штамп.
З
59
Формат |
Зона |
Позиція |
Специфікація
металевих виробів Позначення |
Назва |
К-ть |
П
15 8 |
|
|
|
Балочна клітка |
|
8 |
|
|
|
|
Збірне креслення |
Головна балка |
2 |
1444,3 |
|
|
|
Збірне креслення |
Колона |
4 |
|
|
|
|
Сталь ВСт3пс6-2 |
Балка настилу |
|
|
|
|
|
ТУ 14-1-3023-80 |
27, L=6000 |
|
|
|
|
|
|
ГОСТ 8239-89 |
10 |
241,2 кг |
|
|
|
Сталь БСт3кп2 |
Сталевий рифлений настил |
|
|
|
|
|
ГОСТ 380-88 |
t=8 мм, ГОСТ 8568-77* |
60 м2 |
67 кг/м2 |
|
|
|
|
|
|
|
|
|
|
Головна балка |
|
1444,3 |
|
|
|
1 |
Сталь ВСт3сп6-1 |
– 10х860, l=8980 |
|
|
|
|
|
ТУ 14-1-3023-80 |
ГОСТ 82-70* |
1 |
579,21 |
|
|
2 |
Сталь ВСт3сп6-1 |
– 20х300, l=5980 |
|
|
|
|
|
ТУ 14-1-3023-80 |
ГОСТ 82-70* |
2 |
269,1 |
|
|
3 |
Сталь ВСт3сп6-1 |
– 20х200, l=1500 |
|
|
|
|
|
ТУ 14-1-3023-80 |
ГОСТ 82-70* |
4 |
45 |
|
|
4 |
Сталь ВСт3кп2 |
– 20х90, l=860 |
|
|
|
|
|
ГОСТ 380-88 |
ГОСТ 82-70* |
4 |
11,61 |
|
|
5 |
Сталь ВСт3кп2 |
– 6х80, l=860 |
|
|
|
|
|
ГОСТ 380-88 |
ГОСТ 82-70* |
24 |
3,096 |
|
|
6 |
Збірне креслення |
Опорний столик |
24 |
1,09 |
|
|
|
|
|
|
|
|
|
|
Опорний столик |
|
1,09 |
|
|
|
1 |
Сталь ВСт3кп2 |
∟ 100х8, l=160 |
|
|
|
|
|
ГОСТ 380-88 |
ГОСТ 8509-86 |
1 |
0,96 |
|
|
2 |
Сталь ВСт3кп2 |
– 6х35, l=85 |
|
|
|
|
|
|
ГОСТ 82-70* |
1 |
0,13 |
6 6 8 70 63 10 22
185
60
ПРИКЛАДИ
Приклад 1. Кріплення балки настилу до поперечних ребер головної балки
61
Приклад 2. Загальний вигляд і розріз головної балки
а) симетричний розріз; б) із зменшенням ширини поясів по еп’юрі моментів
а) деталь кріплення; б) розрахункова схема опорного
столика: 1- головна балка; 2- балка настилу;
3- болт 16 отв. 19 ; 4- вісь балки настилу;
5- балки; 6-ребро жорсткості опорного столика.
а) на оголовок колони зверху;б) на опорний столик збоку колони.
а) загальний вигляд і деталі; б) розбивка планок по довжині колони:
1-головна
балка;
2- розрахункова полоса;
3-планка
а...в – шарнірно ; г- із защемленням.
а- поверхове; б...д- в одному рівні; 1- коротиш; 2,3- з’єднувальні елементи відповідно із кутиків, із листа; 4- ребро жорсткості.
Приклад 8. Вузли шарнірного з’єднання балок на опорних столиках.
а,б – різновисоких; в – рівновисоких.
Приклад 9. Шарнірні бази центрально-стиснутих колон.
а- із опорної плити, розрахункова схема; б,в – із траверсами; г- із консольними ребрами; д- розрахункова схема траверси; е – до розрахунку опорної плити із елементами бази.
Приклад 10. Оголовки колон
а,б – з передачею напруги на стінку; в,д – теж саме на полиці; г,е – теж саме на ребра; 1 – накладки; 2 – діафрагма; 3 – консольні ребра.
Приклад 11. Вузли шарнірного примикання балок до колон

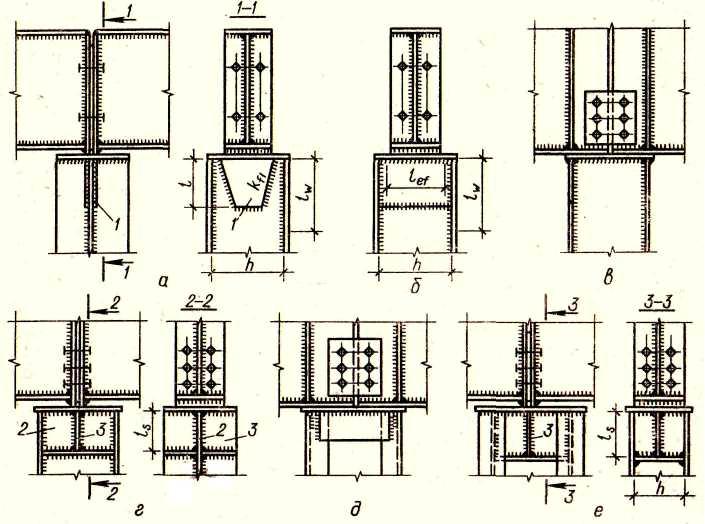

а – на болтах; б...г – з опорними столиками; д – з траверсою; 1 – зміцнююче ребро; 2 – опорний столик.
Приклад 12. Наскрізна колона на планках
а – конструктивна схема; б,в – розрахункові схеми.
