Программа Electronics Workbench 5.12.

Система меню.

Система меню программы Electronics Workbench включает следующие меню: File, Edit, Circuit, Analysis, Window, Help.

Меню File предназначено для загрузки и записи файлов, получения твердой копии выбранных для печати частей схемы, а также импорта и экспорта файлов.

Меню Edit позволяет выполнять команды редактирования схем и копирования экрана.

Меню Circuit используется при подготовке схем и задания параметров моделирования.

Меню Analysis дает возможность задать параметры моделирования самым подробным образом.

Меню Window –стандартное меню редактирования окон (перемещение окна на передний план, открытие описания, изменение организации окна).

Меню Help содержит краткие сведения по всем командам, библиотечным компонентам и измерительным приборам.

Характеристика цифрового мультиметра, функционального генератора и двухканального осциллографа

Каталог контрольно-измерительных приборов содержит измерительные приборы различного назначения, предназначенные для метрологического обеспечения процесса моделирования электронных схем. Панель контрольно-измерительных приборов находится под полем меню рабочего окна программы EWB (рис.1).

В состав каталога входят цифровой мультиметр, функциональный генератор, двухканальный осциллограф, измеритель амплитудно-частотных и фазо-частотных характеристик, генератор слова (кодовый генератор), 8-канальный логический анализатор, и логический преобразователь. Общий порядок работы с приборами следующий: иконка прибора курсором переносится на рабочее поле и подключается проводниками к исследуемой схеме. Для приведения прибора в рабочее (развернутое) состояние необходимо дважды щелкнуть курсором по его иконке.

В этом случае появляется увеличенное изображение лицевой панели с органами управления. Рассмотрим более подробно приборы в порядке их перечисления.

Рис. 1. Каталог контрольно-измерительных приборов

На лицевой панели мультиметра (рис. 14) расположен дисплей для отображения результатов измерения, клеммы для подключения к схеме и кнопки управления:

Рис. 2. Лицевая панель мультиметра

Рис. 3. Диалоговое окно для установки параметров мультиметра

Ammeter resistance- внутреннее сопротивление амперметра;

Voltmeter resistance- входное сопротивление вольтметра;

Ohmmeter current- ток через контролируемый объект;

Decibel standard- установка эталонного напряжения V1 при измерении ослабления или усиления в децибеллах (по умолчанию V1=1B). При этом для коэффициента передачи используется формула: , где V2- напряжение в контролируемой точке.

В режиме измерения тока мультиметр измеряет действующее (эффективное) значение переменного тока.

В заключение следует отметить, что амперметр не должен оказывать влияние на напряжения и токи, имеющие место в цепи. Для этого его внутреннее сопротивление амперметра устанавливается малым. В случае использования мультиметра в качестве вольтметра его входное сопротивление следует установить как можно больше, во избежание искажения режима исследуемой схемы.

Функциональный генератор является источником сигнала регулируемой частоты и предназначен для получения напряжения синусоидальной, прямоугольной и пилообразной формы различной амплитуды. Выбор формы сигнала, его частоты и амплитуды производится соответствующими регулировками. В данном устройстве имеется возможность установки смещения в виде постоянного напряжения. На выходе генератора имеется возможность получния парафазного сигнала.

После двойного щелчка курсором на иконке функционального генератора на экране монитора появляется его лицевая панель (рис. 4).

Рис. 4. Лицевая панель функционального генератора

Сигнал синусоидальной формы выбран по умолчанию.

Далее следуют установки:

Frequency- установка частоты;

Duty cycle- установка коэффициента заполнения в %. Для импульсных сигналов это отношение длительности импульса к периоду повторения- величина обратная скважности, для треугольных сигналов это соотношение между длительностями переднего и заднего фронтов.

Amplitude- установка амплитуды выходного сигнала;

Offset- установка смещения (постоянной составляющей) выходного сигнала.

На выходных зажимах генератора “ + “ и “ – “ получаем парафазный сигнал при заземлении клеммы COMMON.

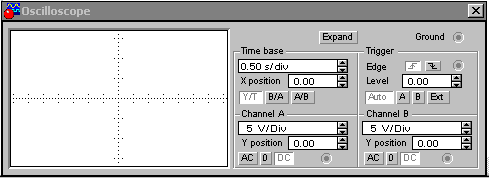

Следующим прибором каталога контрольно-измерительных приборов является осциллограф. Лицевая панель этого устройства показана на рис. 5.

Рис.5. Лицевая панель осциллографа.

Осциллограф имеет два канала, канал А (Channel A) и канал В (Channel В) с раздельной регулировкой чувствительности в диапазоне от 10 мкВ/деление (10 mkV/div) до 5 кВ/деление (5 kV/div). Выбор режима по входу осуществляется нажатием кнопок AC, 0, DC. Первый режим (режим закрытого входа) предназначен для наблюдения только сигналов переменного тока, в режиме DC (режим открытого входа) (включен по умолчанию) можно проводить осциллографические измерения как постоянного, так и переменного тока. Позиция 0 означает, что вход канала закорочен на землю. С правой стороны от кнопки DC расположен вход соответствующего канала осциллографа. Режим развертки выбирается кнопками Y/T, B/A, A/B. Первый режим включен по умолчанию, здесь отклонение луча по вертикали пропорционально напряжению сигнала на входе осциллографа, а по горизонтали откладывается время. В режиме B/A по вертикали- сигнал канала В, а по горизонтали сигнал канала А. В режиме A/B по вертикали- сигнал канала А, а по горизонтали- сигнал канала В.

В режиме развертки Y/T длительность развертки (TIME BASE) может быть задана в диапазоне от 0.1 нс/дел (ns/div) до 1 с/дел (s/div) с возможностью установки смещения в тех же единицах по горизонтали, т.е. по оси Х, регулировка X POS (X POSITION, положение по оси Х).

В режиме Y/T предусмотрен также ждущий режим работы (TRIGGER) с запуском развертки (EDGE) по переднему или заднему фронту запускающего сигнала при регулируемом уровне (LEVEL) запуска, а также в режиме AUTO от канала А, от канала В или от внешнего источника (EXT), подключаемого ко входу в блоке управления TRIGGER. Указанные режимы запуска развертки выбираются кнопками AUTO, A, B, EXT. Заземление осциллографа осуществляется с помощью клеммы GROUND в правом верхнем углу прибора. При нажатии кнопки EXPAND лицевая панель осциллографа существенно увеличивается. В качестве примера на рис 6. показана лицевая панель, которая имеет место при исследовании фильтра.

Рис. 6. Лицевая панель осциллографа после нажатия кнопки EXPAND.

В этом случае появляется возможность сканирования изображения с помощью вертикальных визирных линий синего и красного цвета, которые за треугольные ушки могут быть курсором установлены в любое место экрана. При этом в индикаторных окошках под экраном приводятся результаты измерения напряжения (в точках пересечения визирной линии с кривой осциллограммы), временных интервалов и их приращений (между визирными линиями). Отсчет временных интервалов ведется от момента начала развертки. Для остановки изображения и проведения измерений можно воспользоваться командой Pause after each screen (пауза после заполнения экрана) закладки Instruments системы команд Analysis options меню Analysis, системы меню, расположенной в верхней части лицевой панели осциллографа. Изображение можно инвертировать нажатием кнопки REVERSE и записать данные в файл нажатием кнопки SAVE. Возврат к исходному состоянию осциллографа осуществляется нажатием кнопки REDUCE.
