Раздел10. Организация электропитания средств вычислительной

ТЕХНИКИ

Тема 10.1 организация электропитания средств вычислительной

ТЕХНИКИ

Организация электропитания средств вычислительной техники (собственно компьютеров, сканеров, принтеров, модемов и пр.) осуществляется почти аналогично с любыми другими приборами и устройствами, работающими на переменном токе. То есть питание осуществляется не от индивидуального источника питания, а от общей сети электроснабжения. Обычно от бытовой сети 220В, 50Гц, которая является одной из фаз промышленной сети трехфазного тока 380В, 50Гц.

Следовательно, в цепях питания компьютеров и прочих средств вычислительной техники (СВТ) всегда присутствуют все помехи и колебания напряжения, имеющиеся в общей сети электроснабжения.

Так как собственно информационные сигналы, обрабатываемые средствами вычислительной техники имеют напряжение от 3,5В до 5В, то необходимо отделять их от помех сети, чтобы не было ложных срабатываний процессоров и микросхем (СВТ).

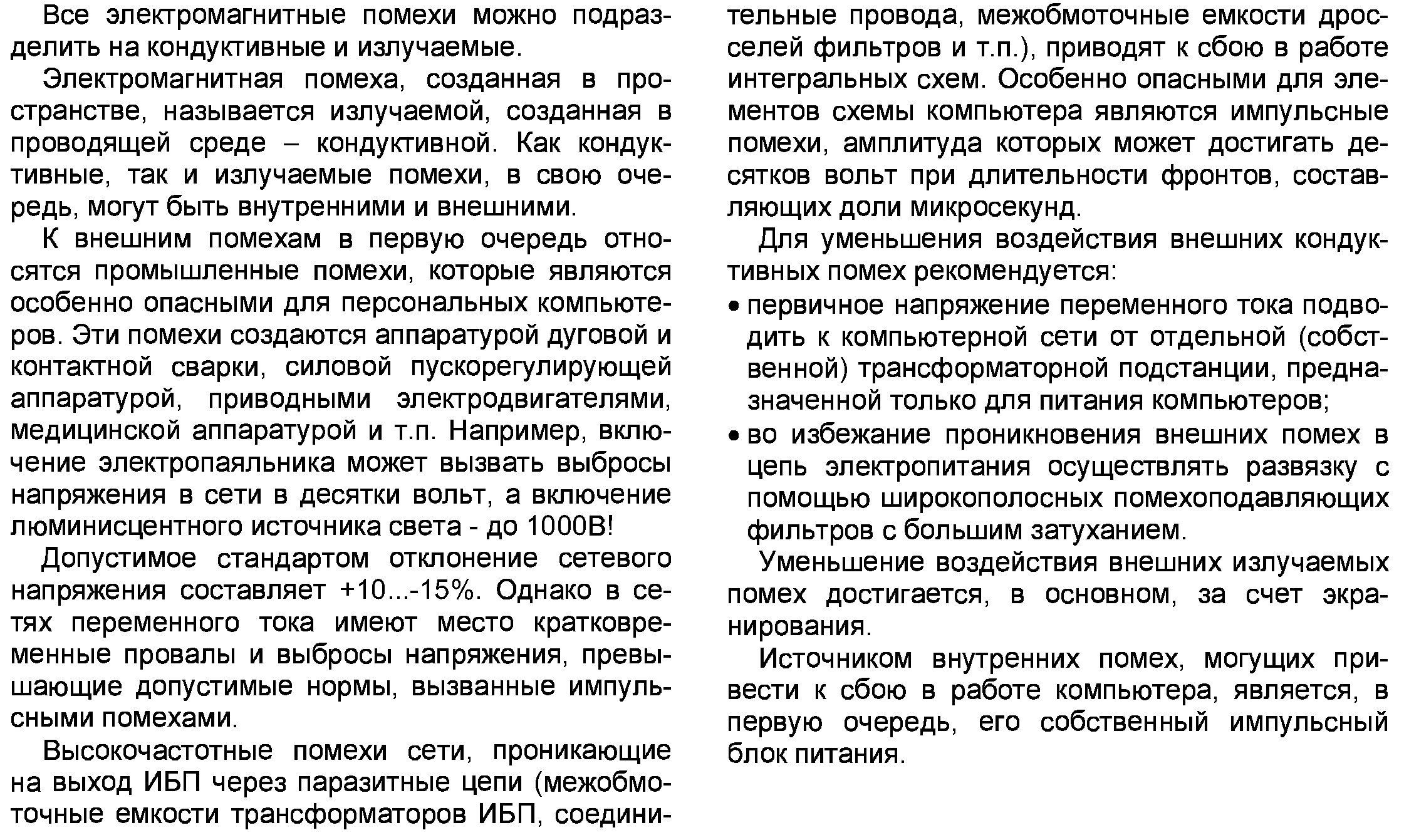

Вследствие этого уже в самом начале конкретной цепи питания необходимо иметь защиту от помех в общей сети. Так же каждая группа из 5-6 компьютеров и других (СВТ) должна иметь защиту от взаимных помех, проистекающих от собственной работы (СВТ).

Поэтому в общем случае схема питания (СВТ) выглядит следующим образом:

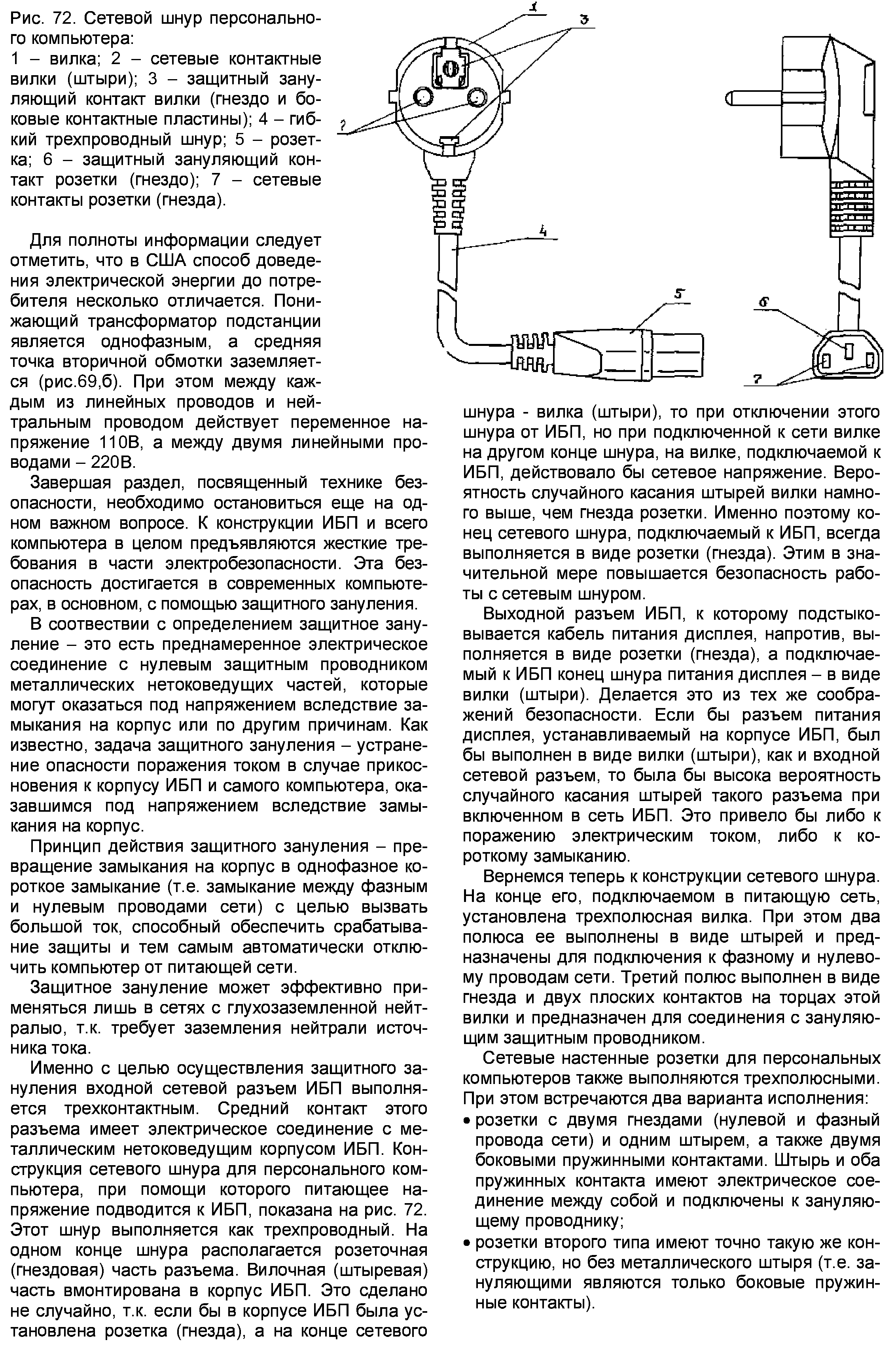

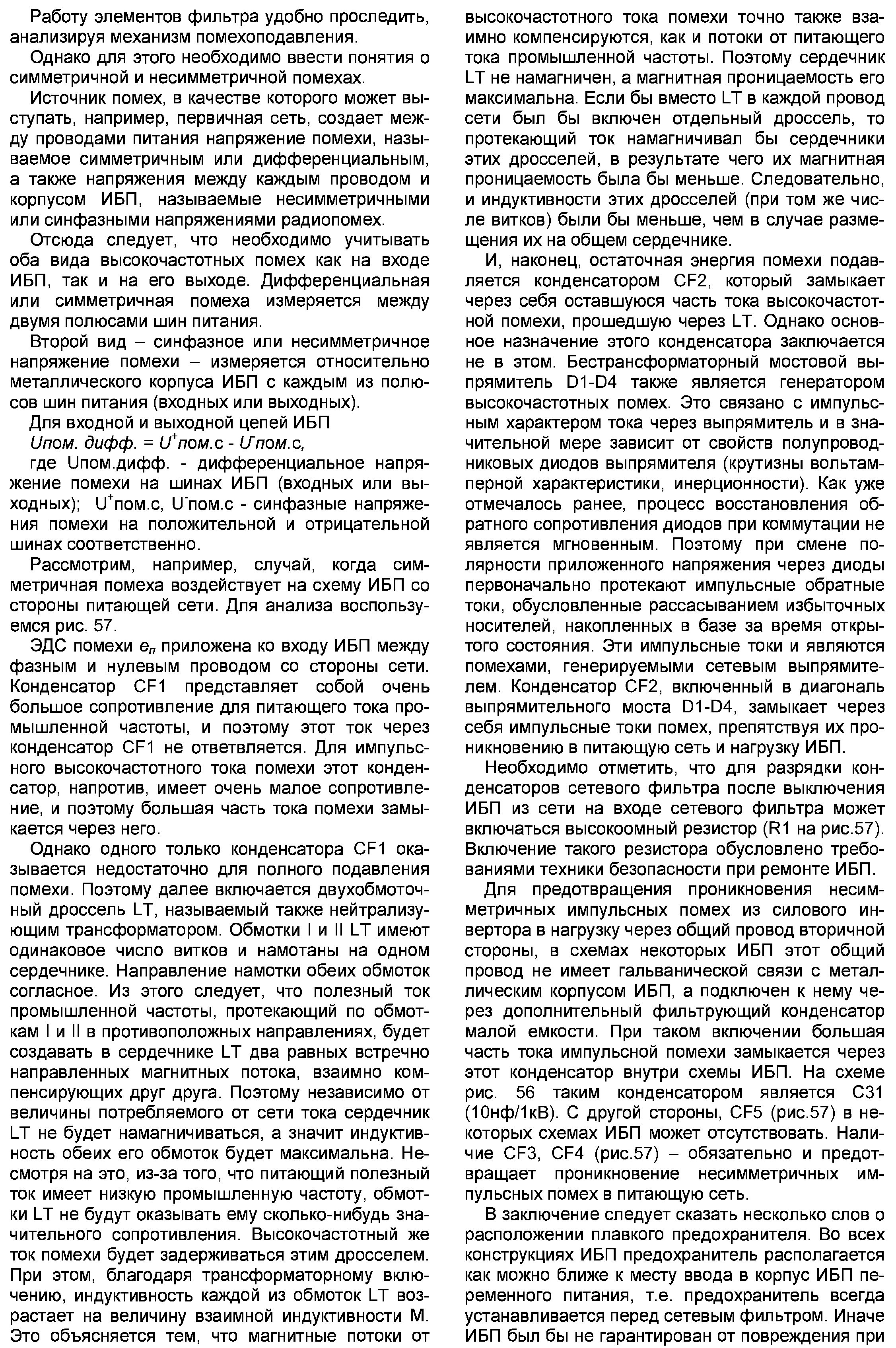

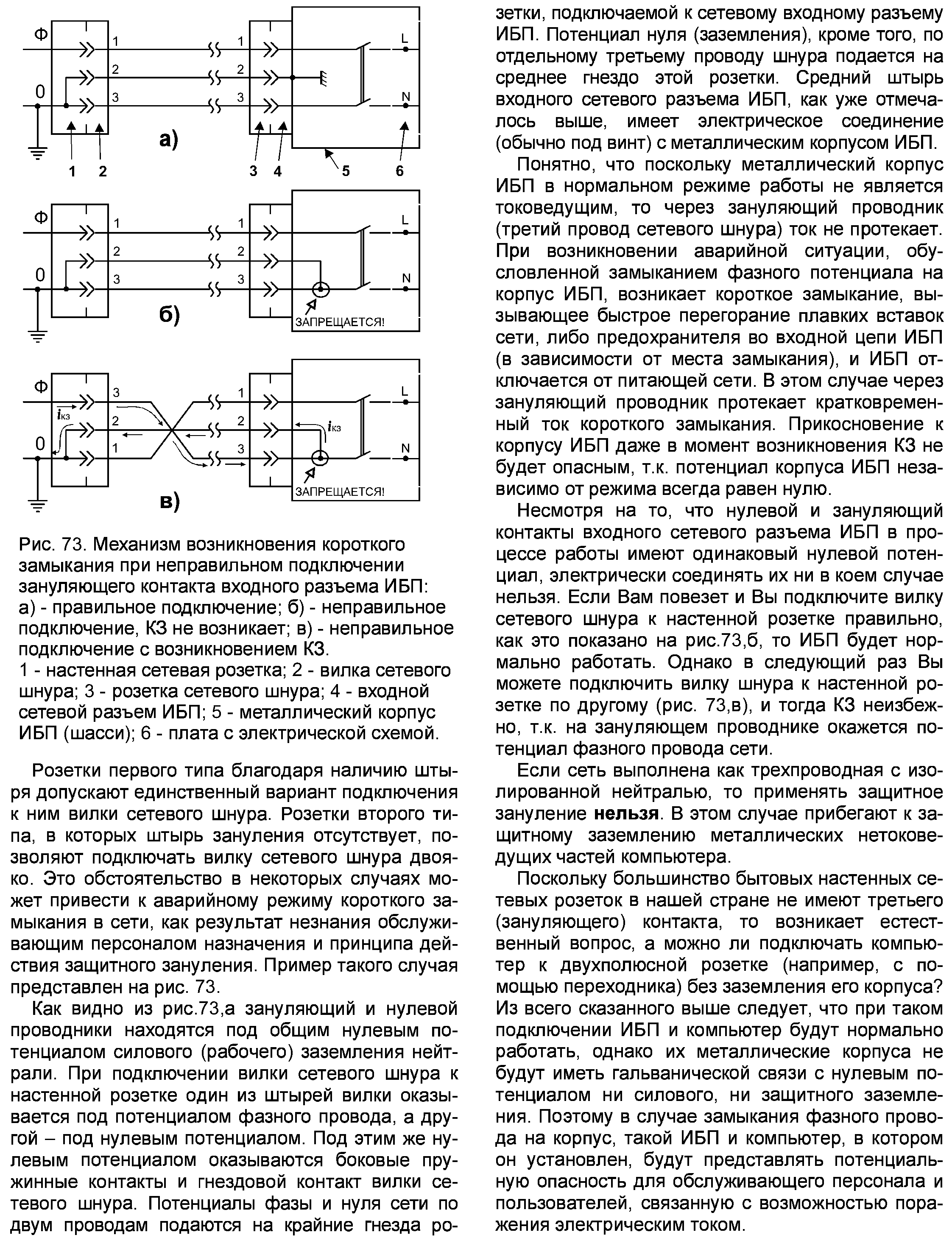

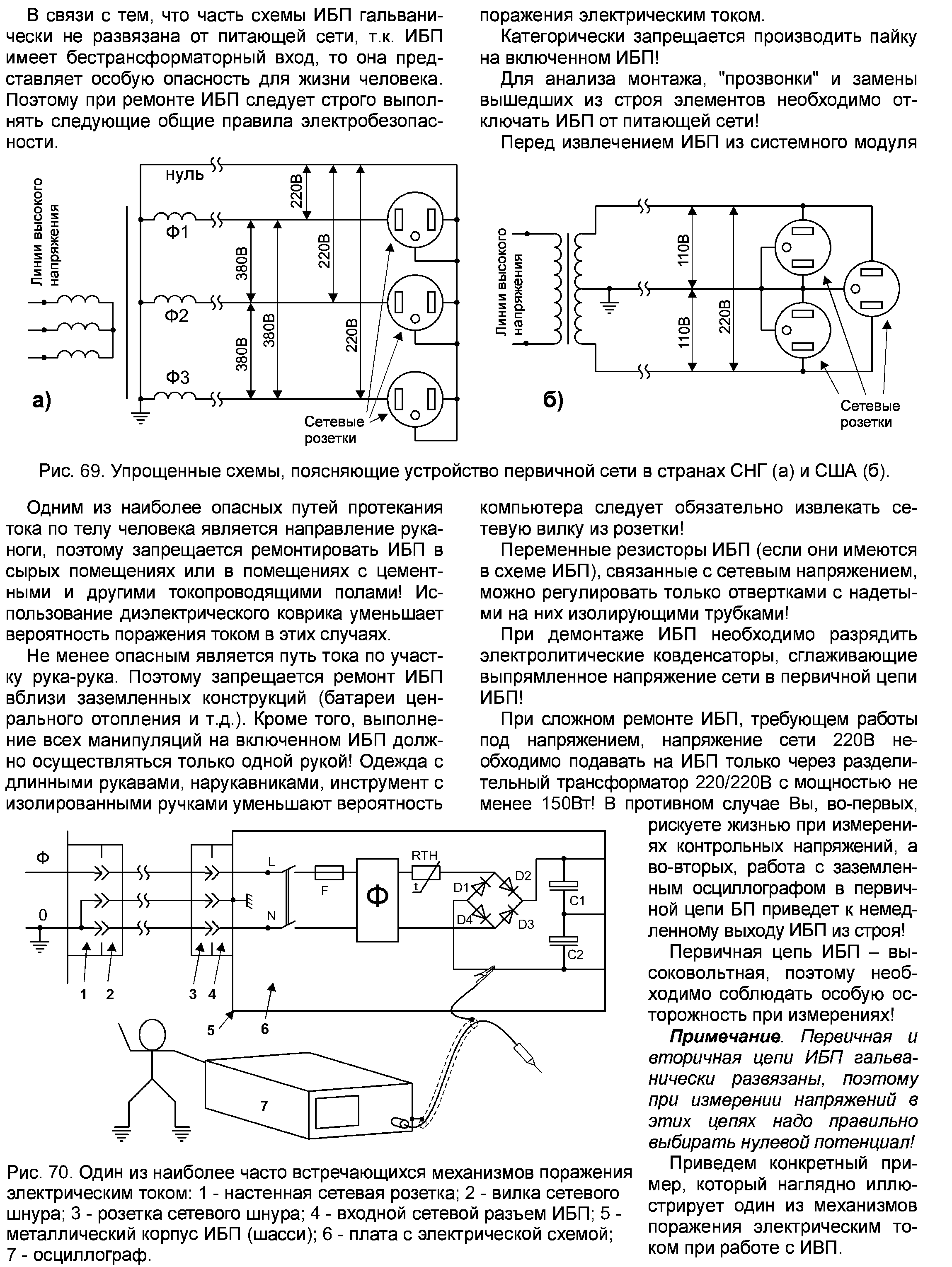

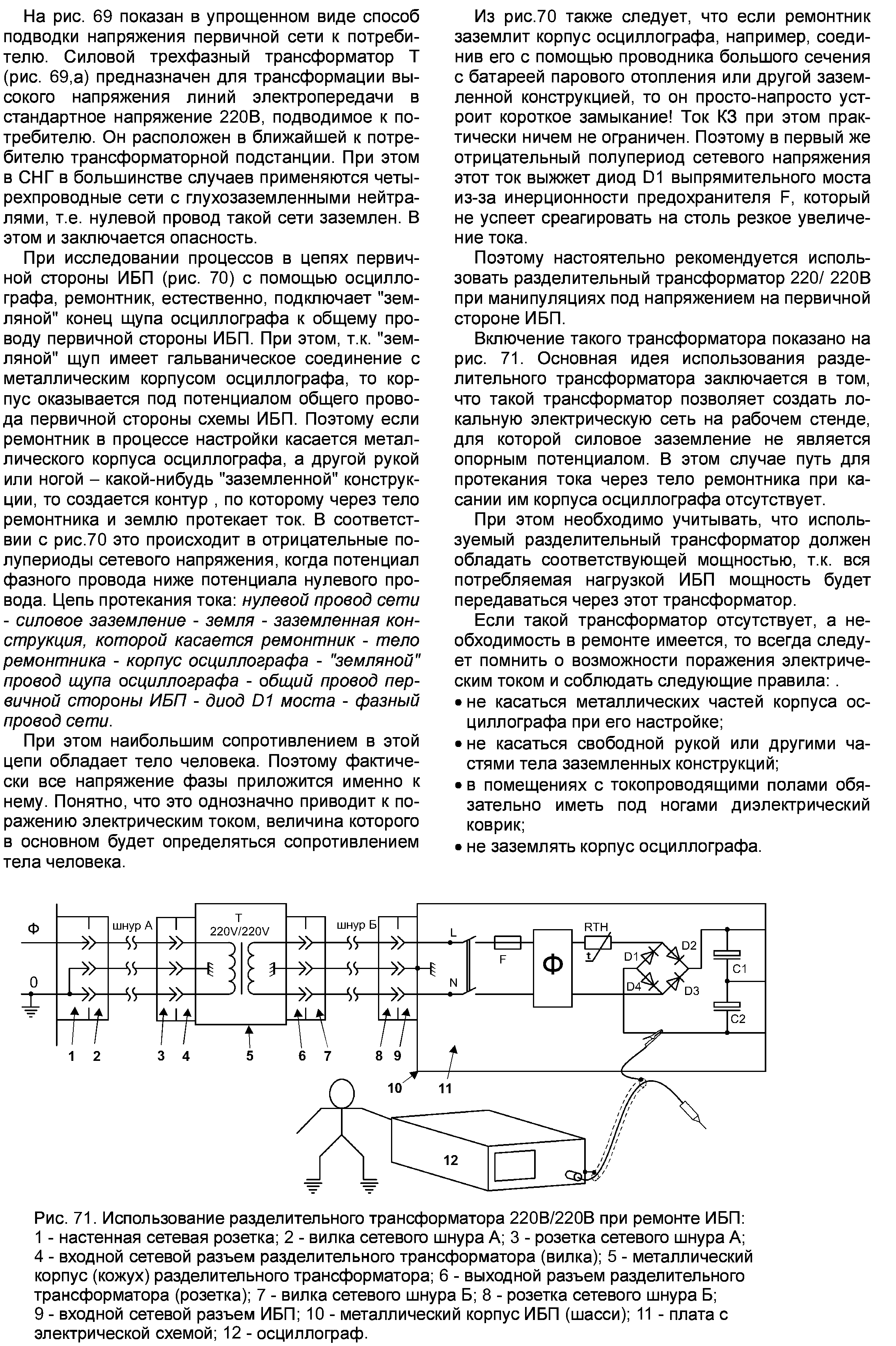

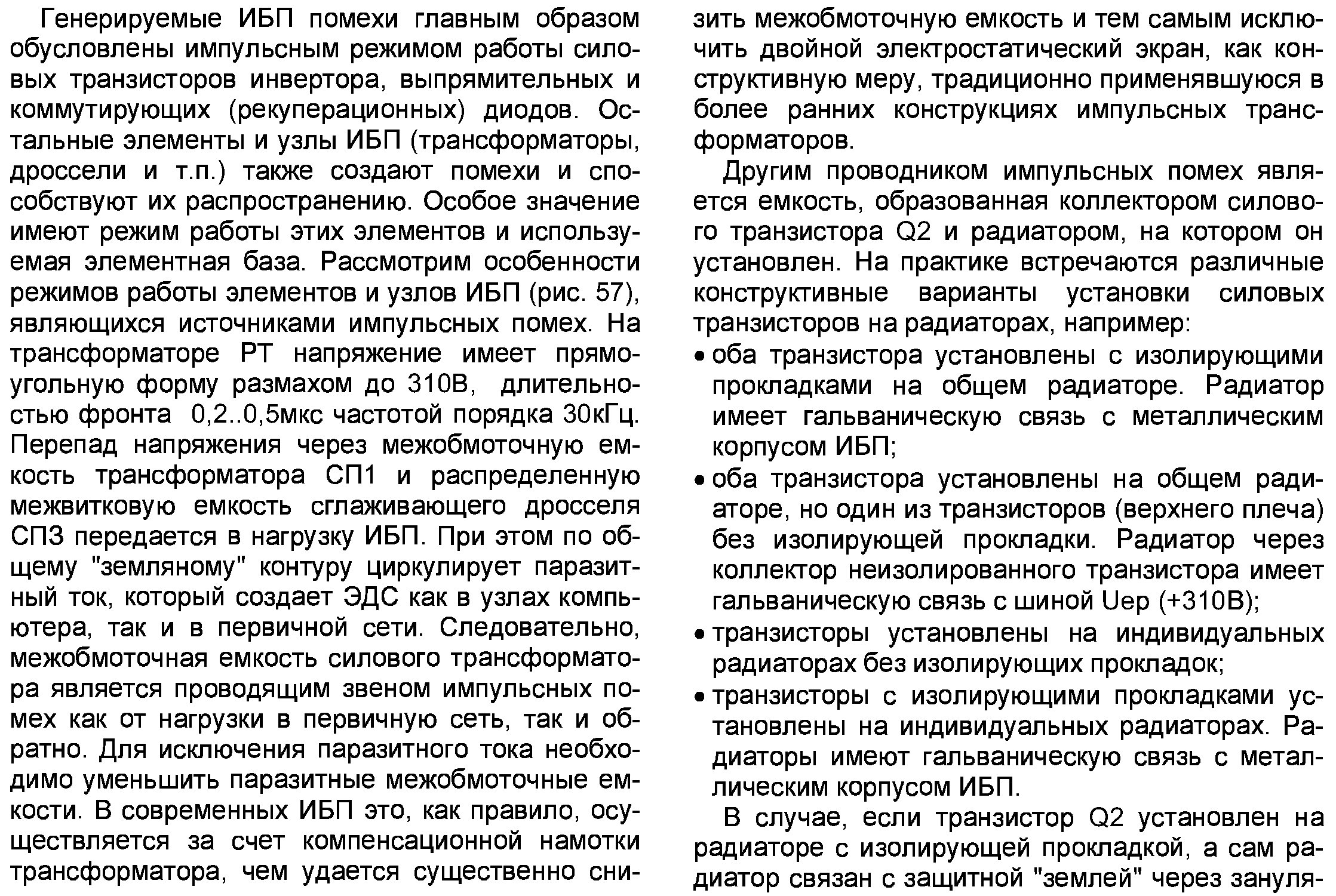

Заземление убирает помехи, наведенные из-за работы разного рода других потребителей электроэнергии – двигателей станков, электромоторов бытовых потребителей и наводок разного рода радио и теле аппаратов и самих СВТ.

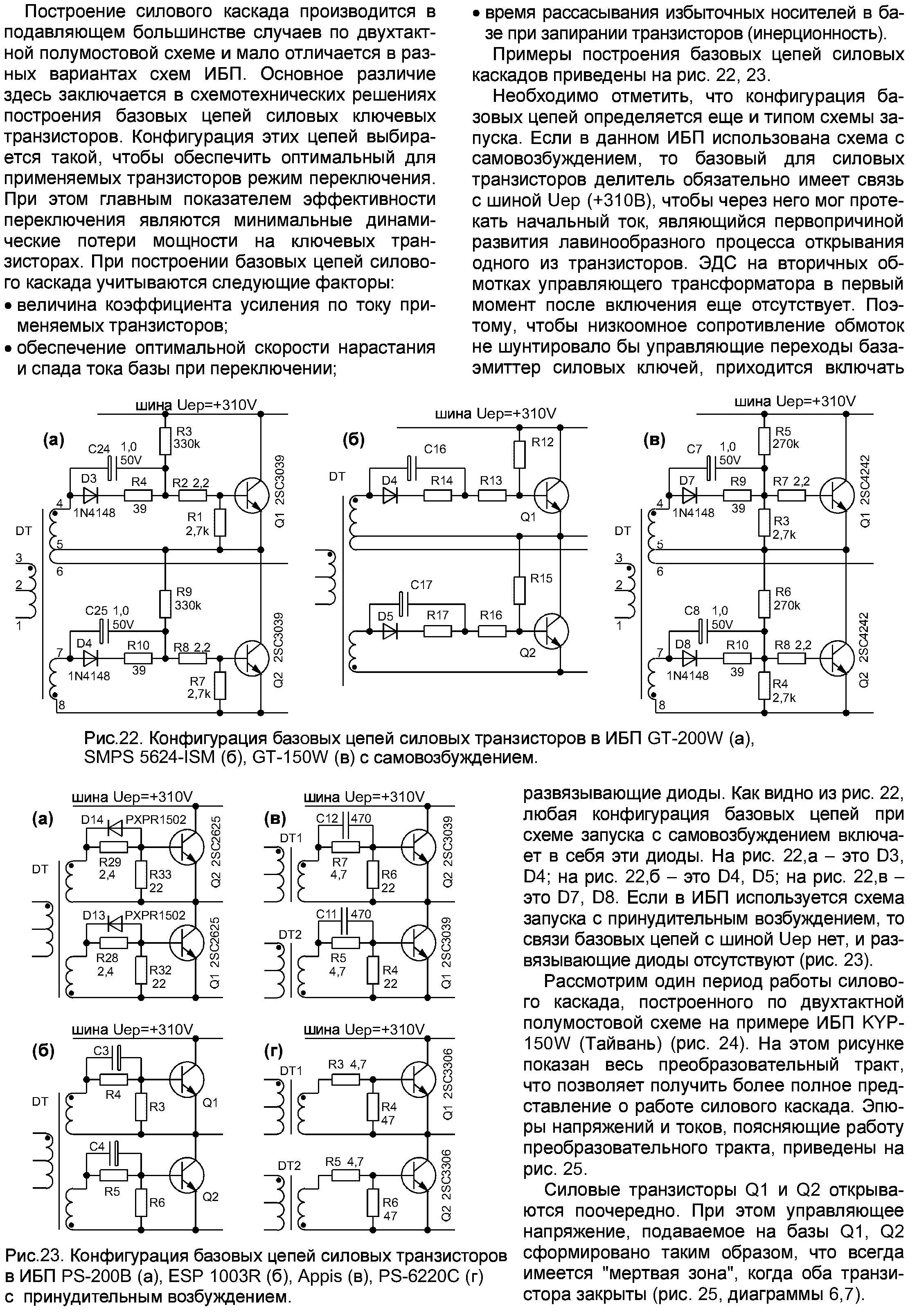

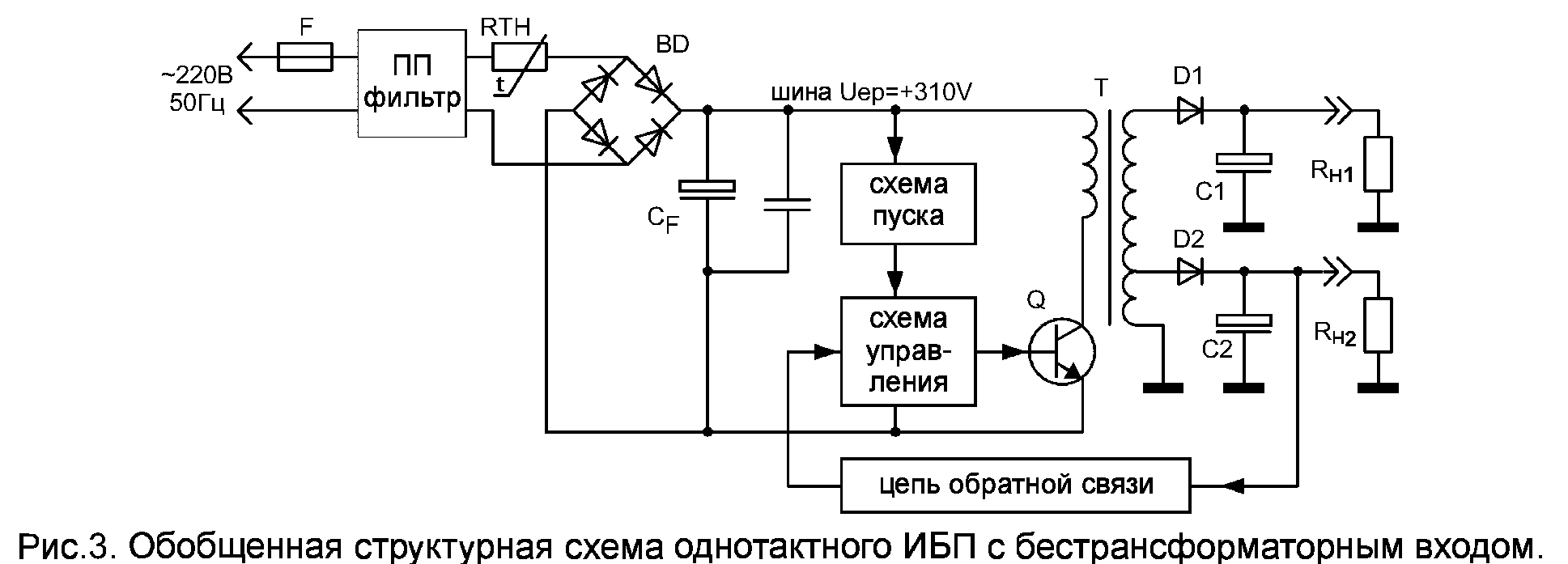

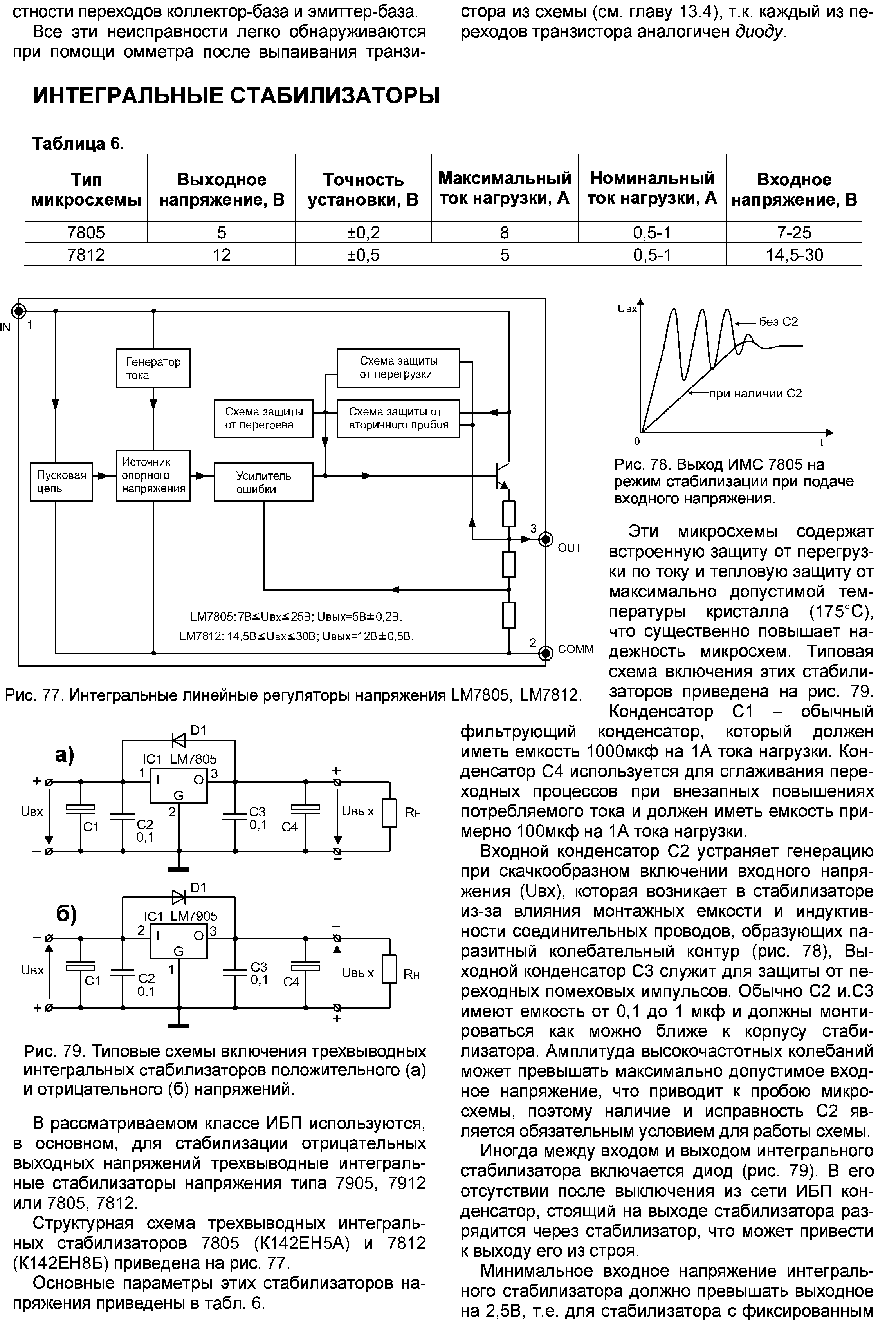

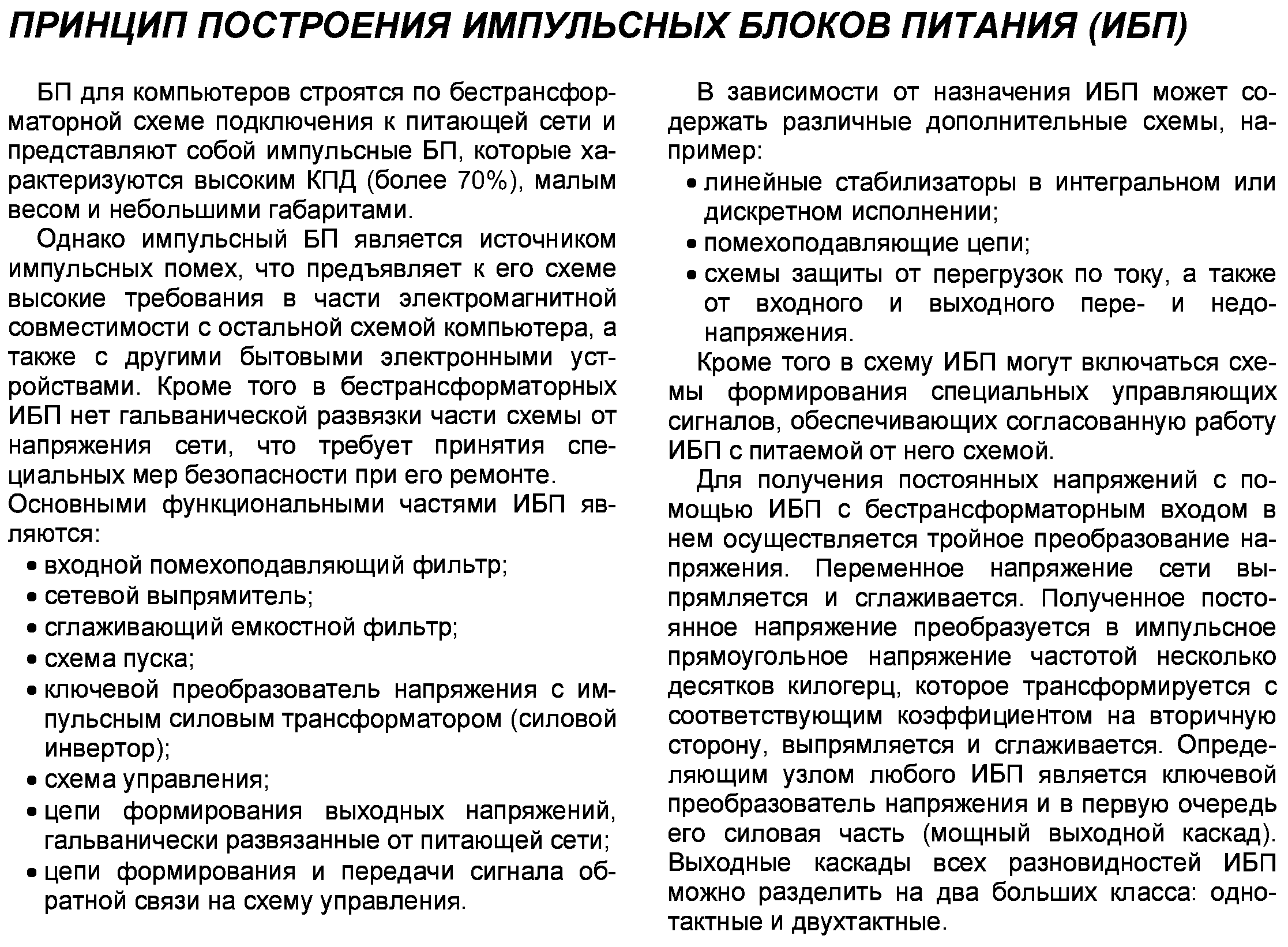

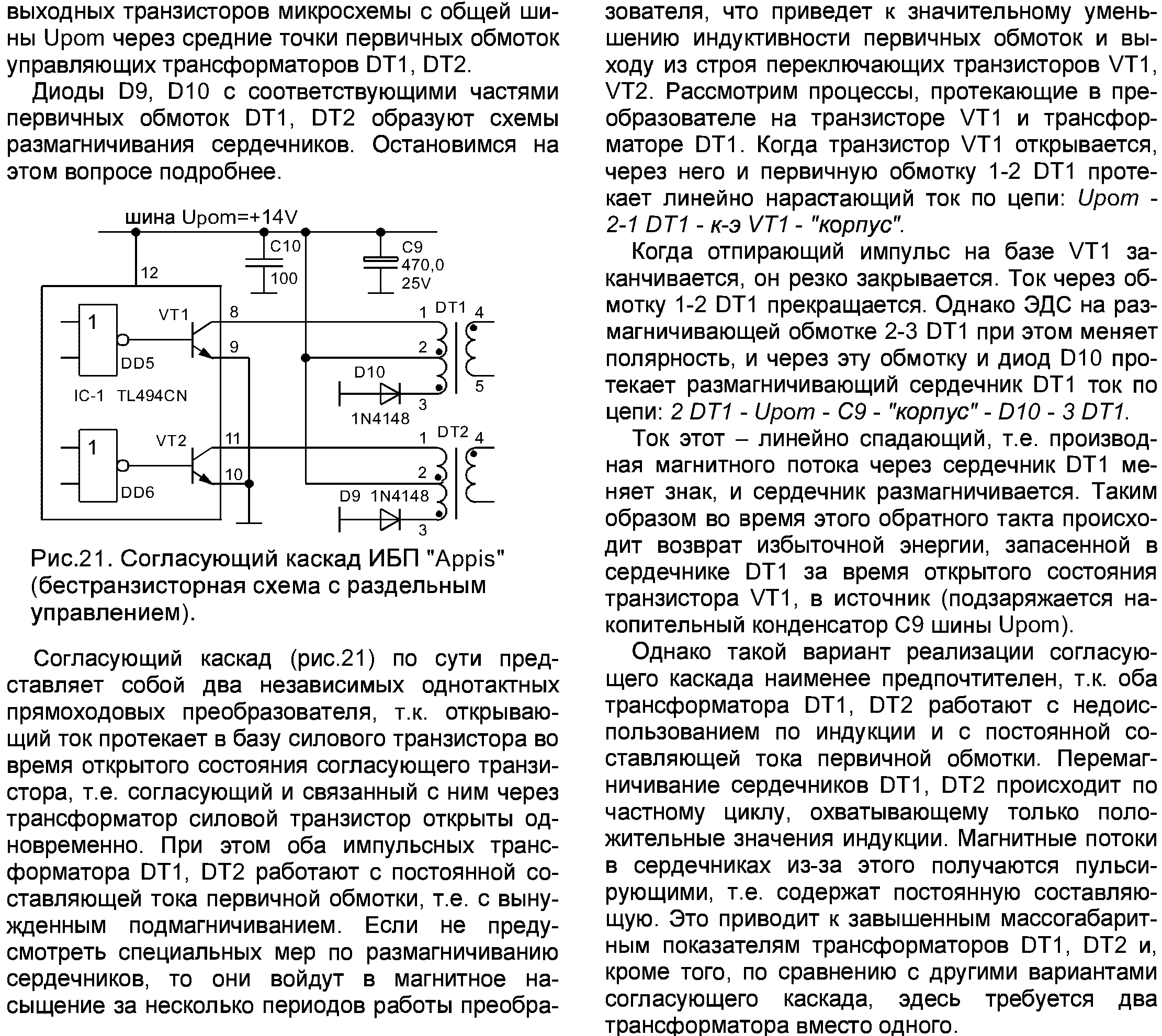

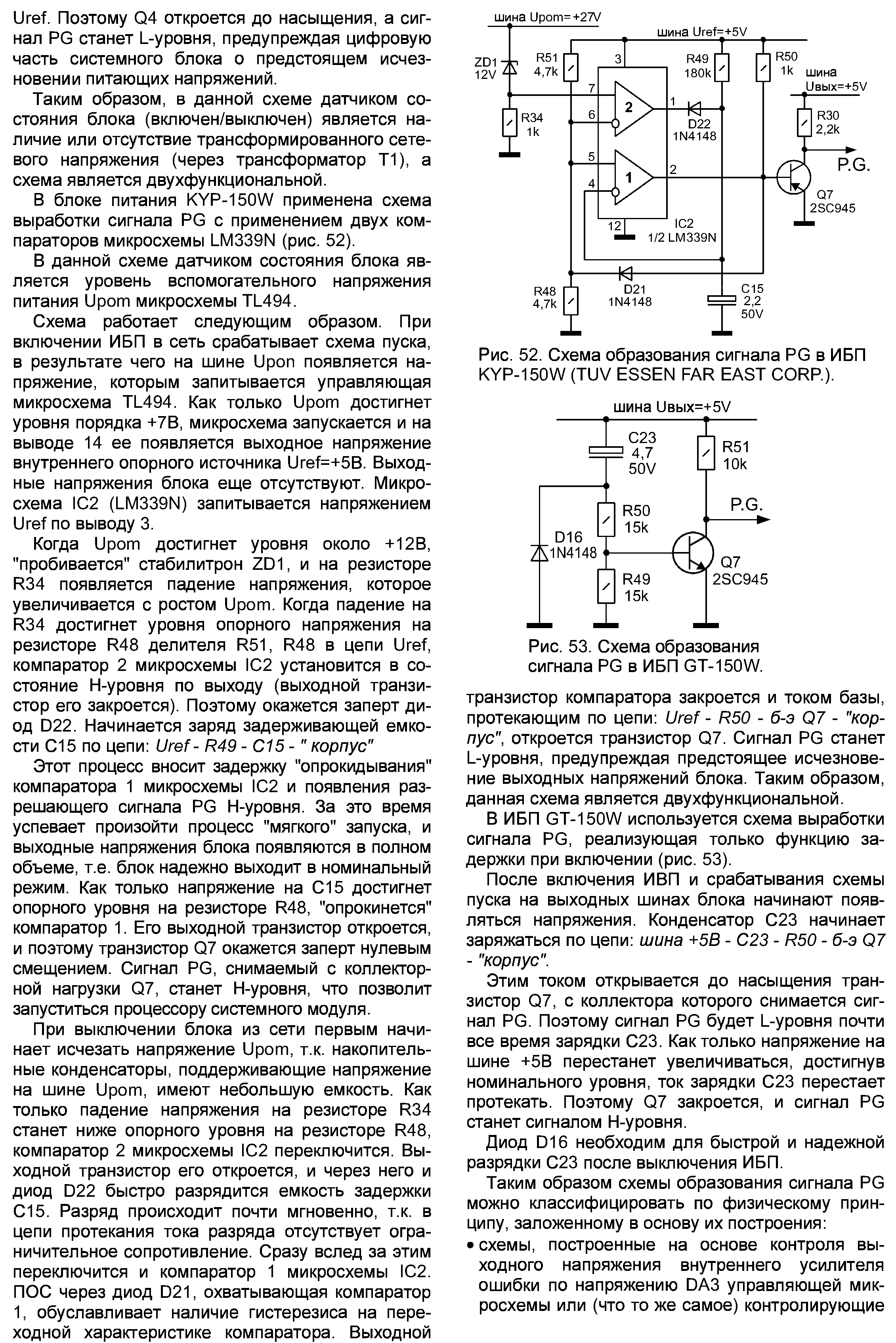

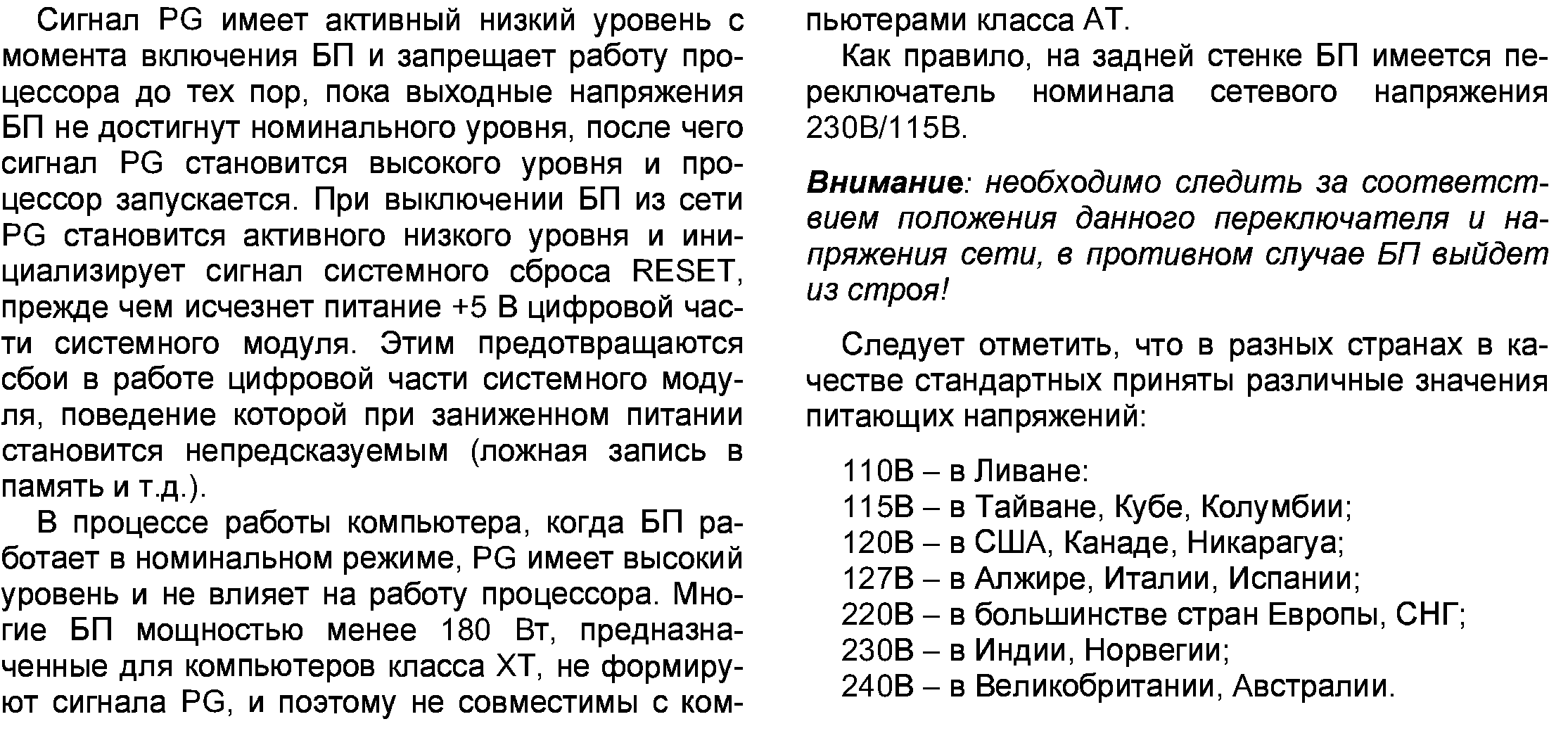

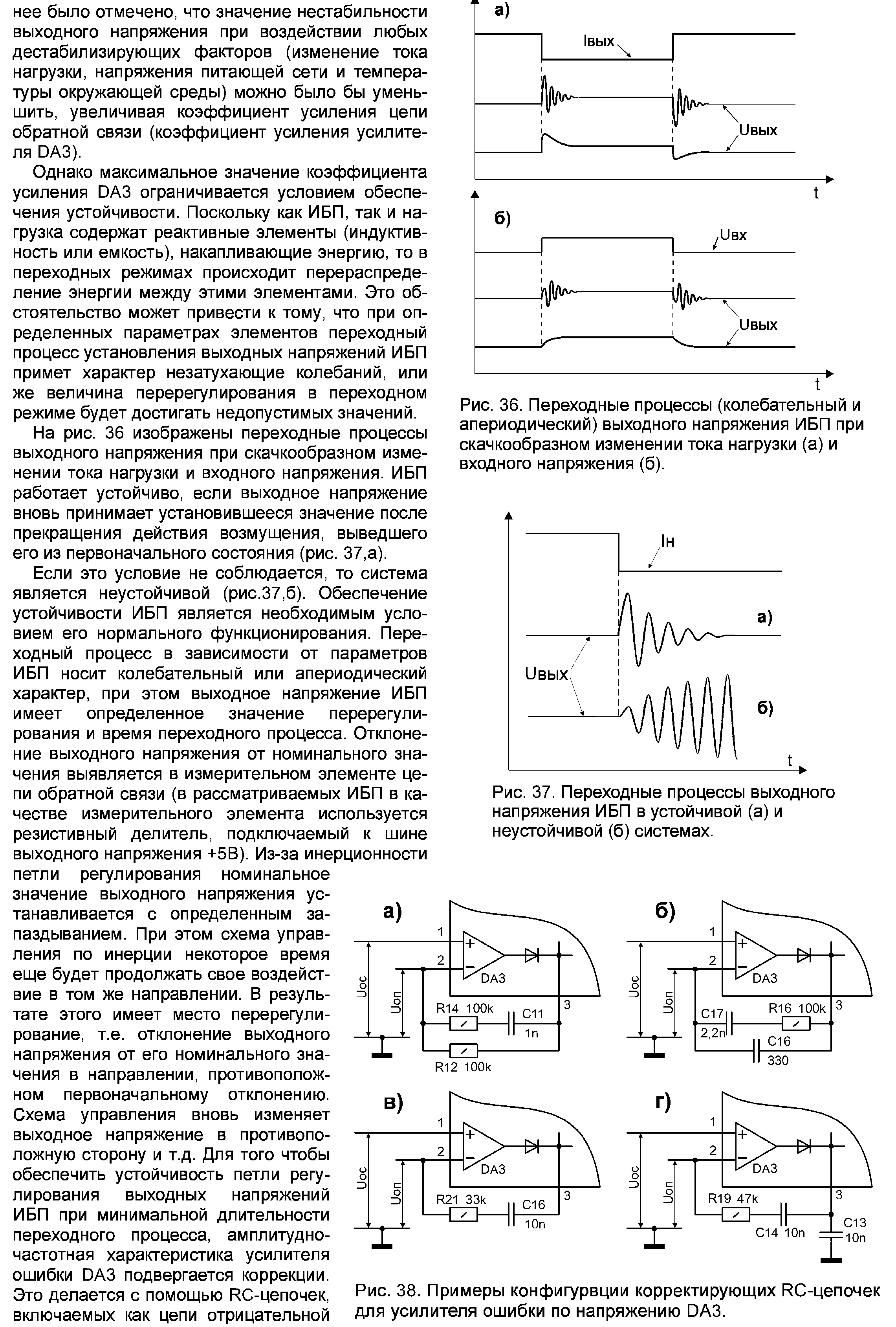

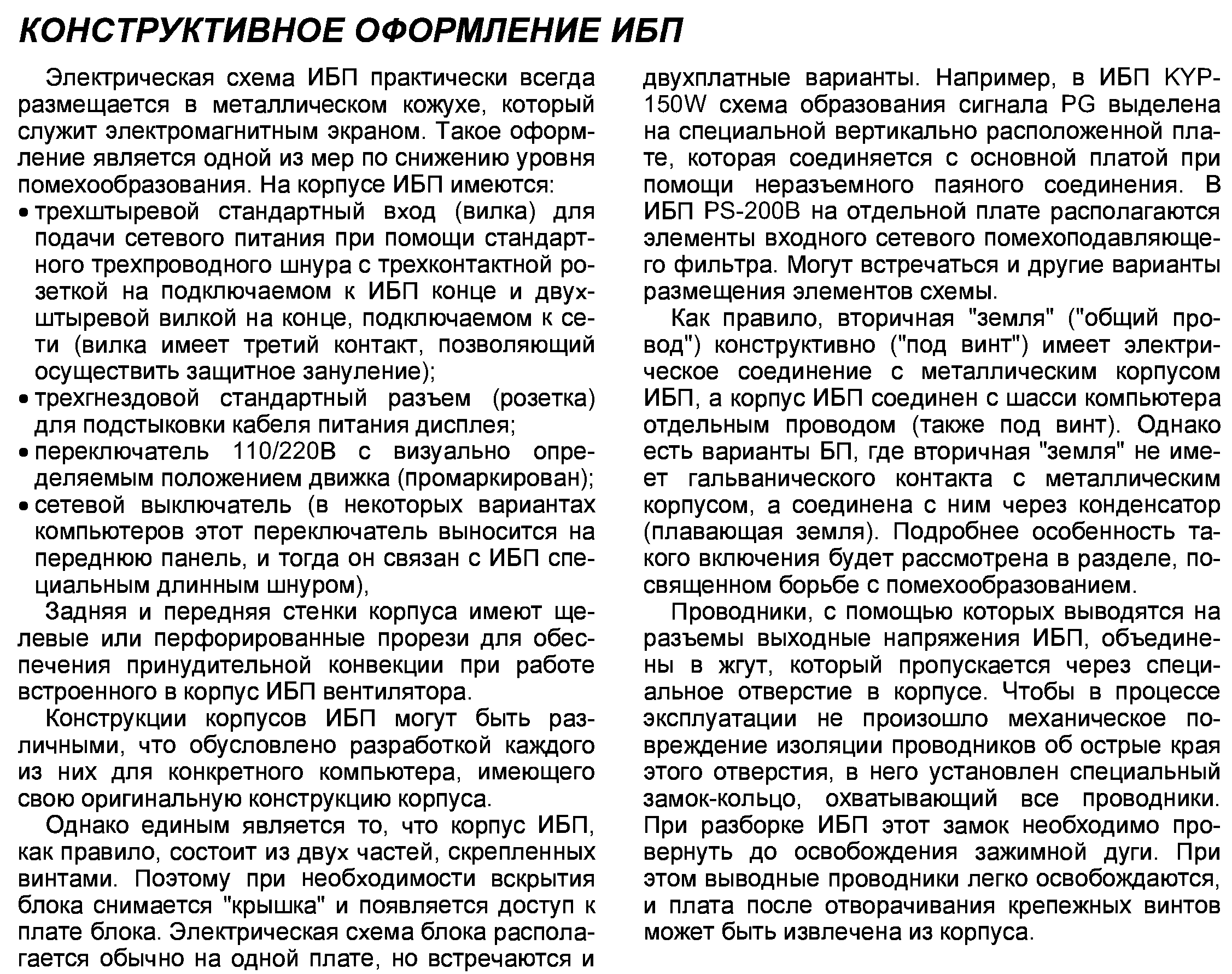

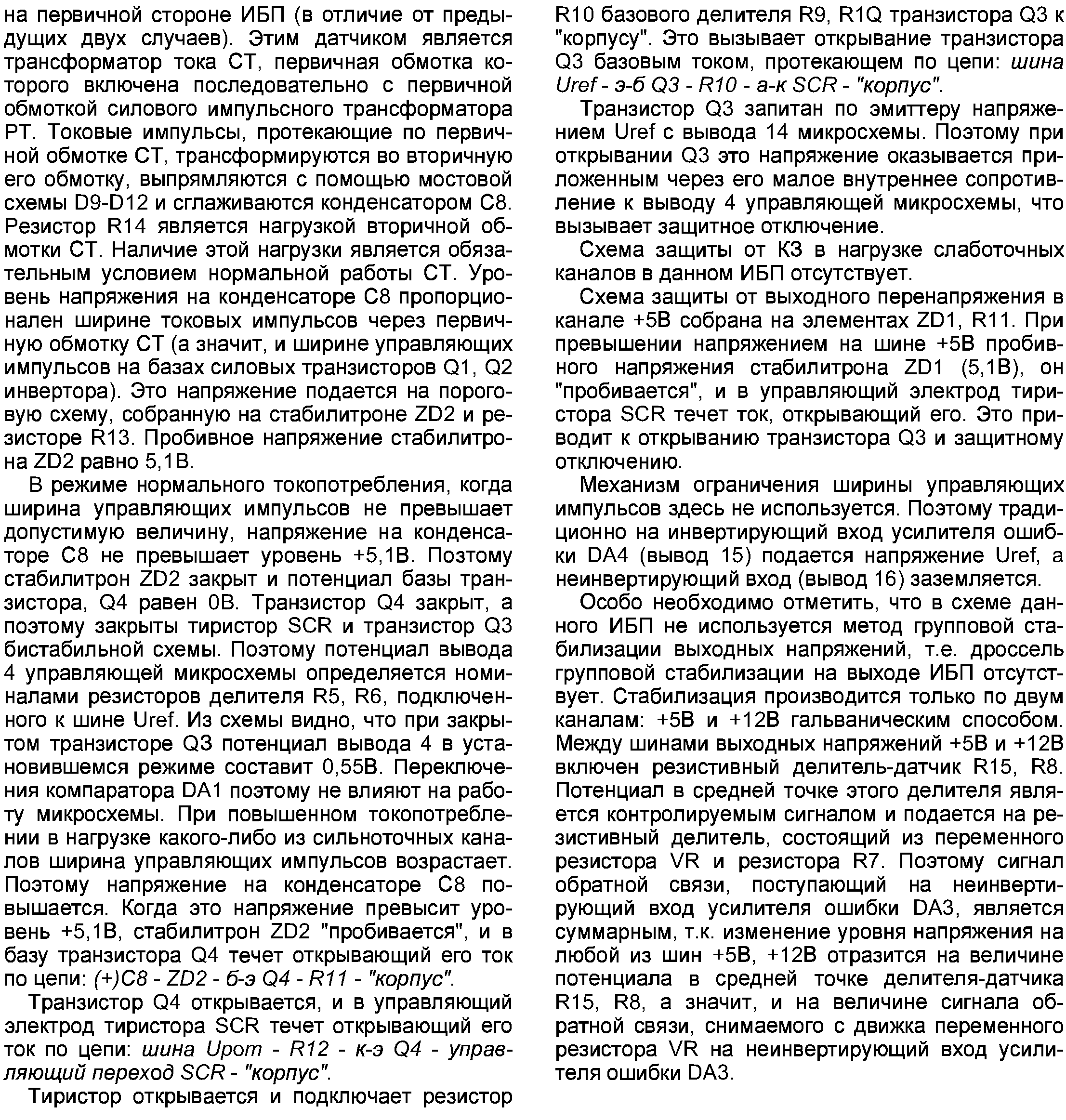

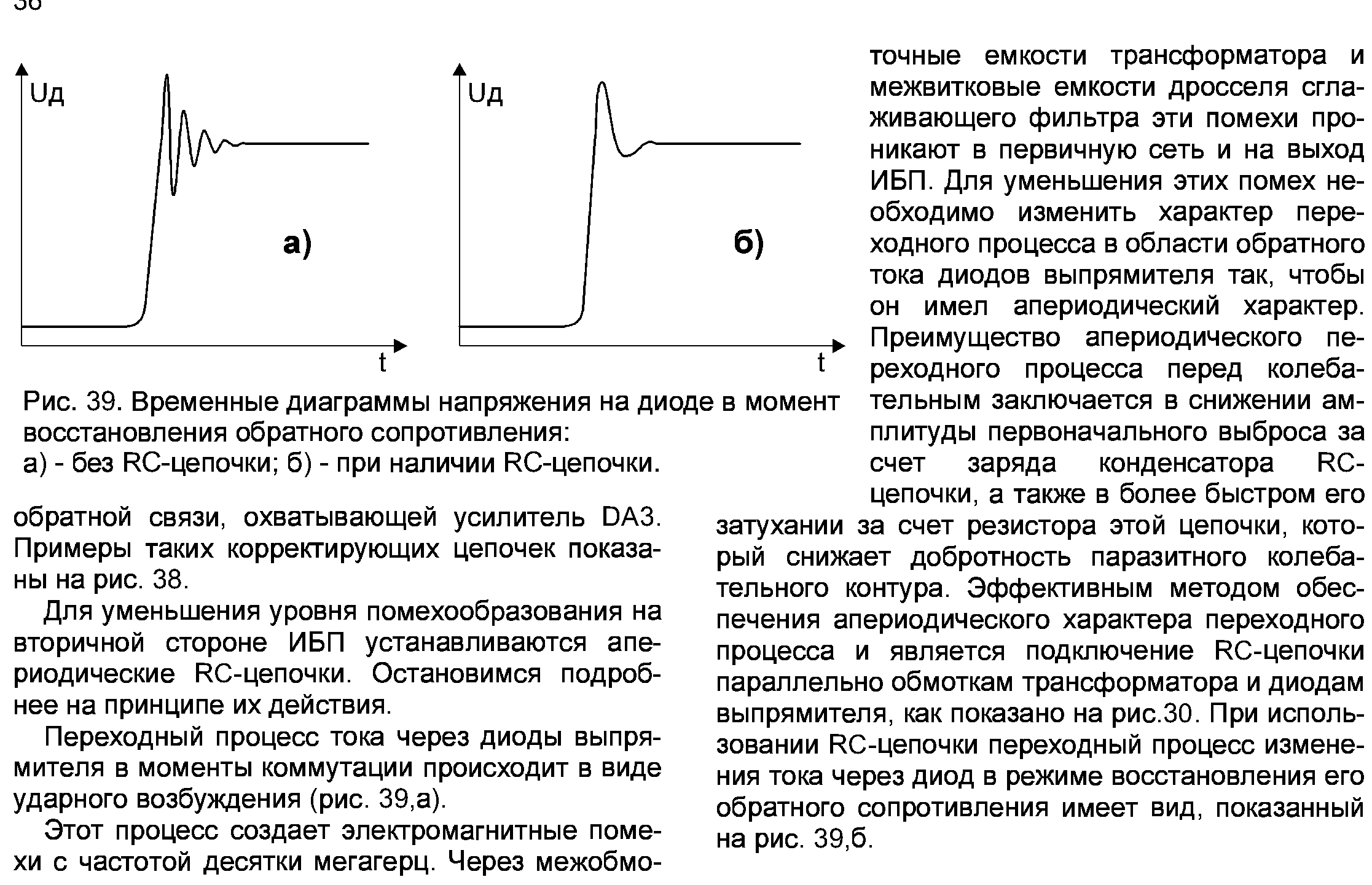

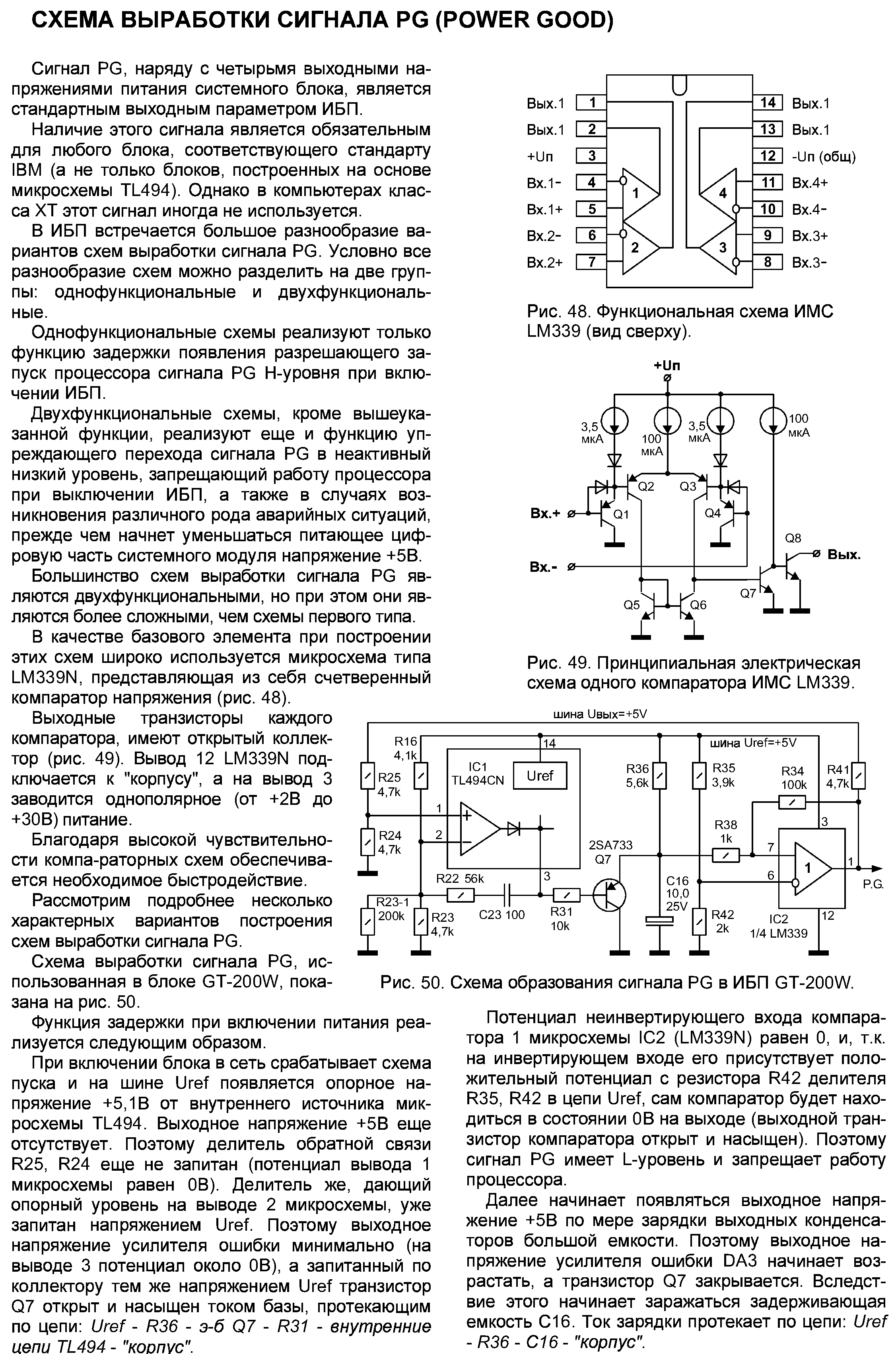

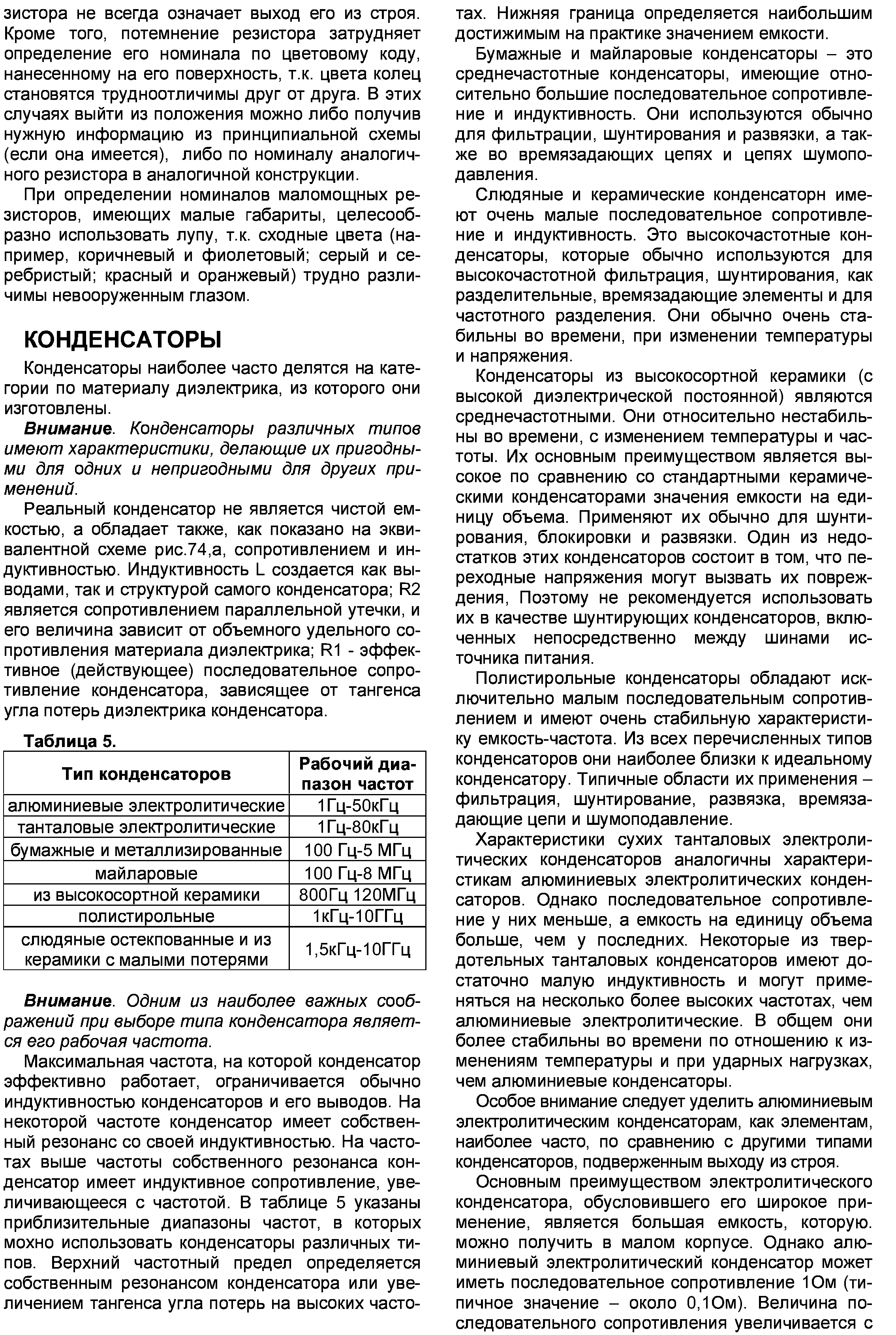

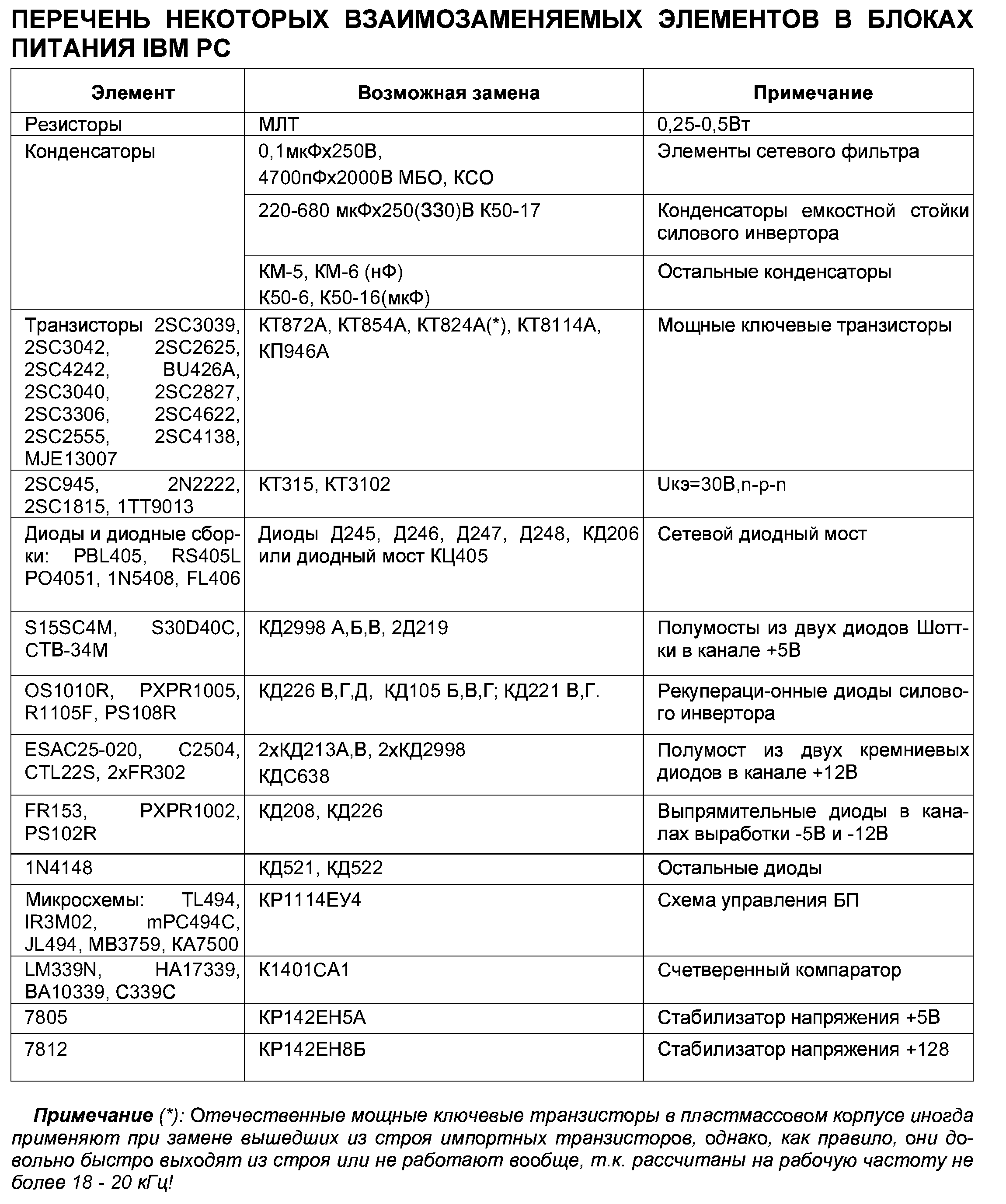

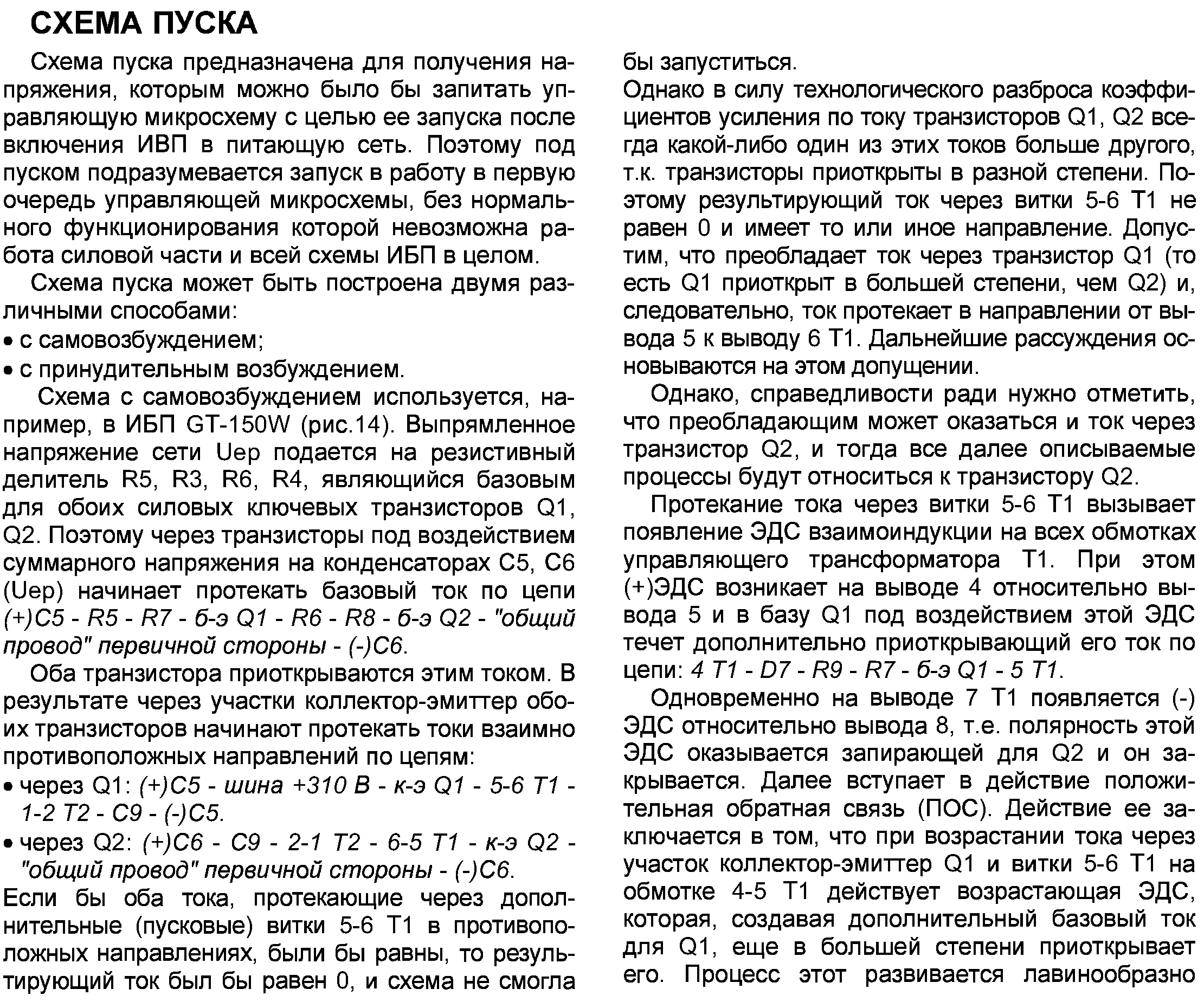

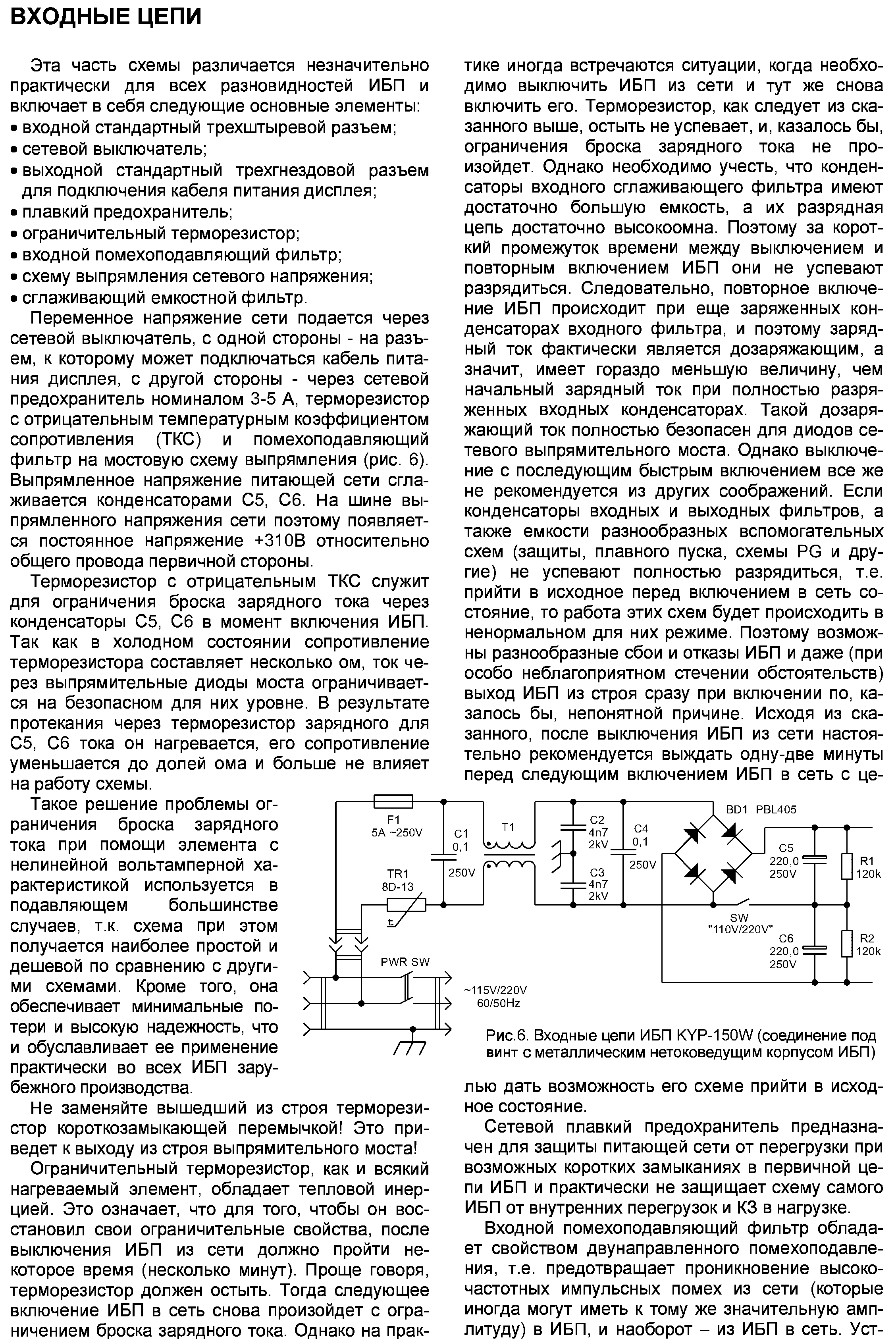

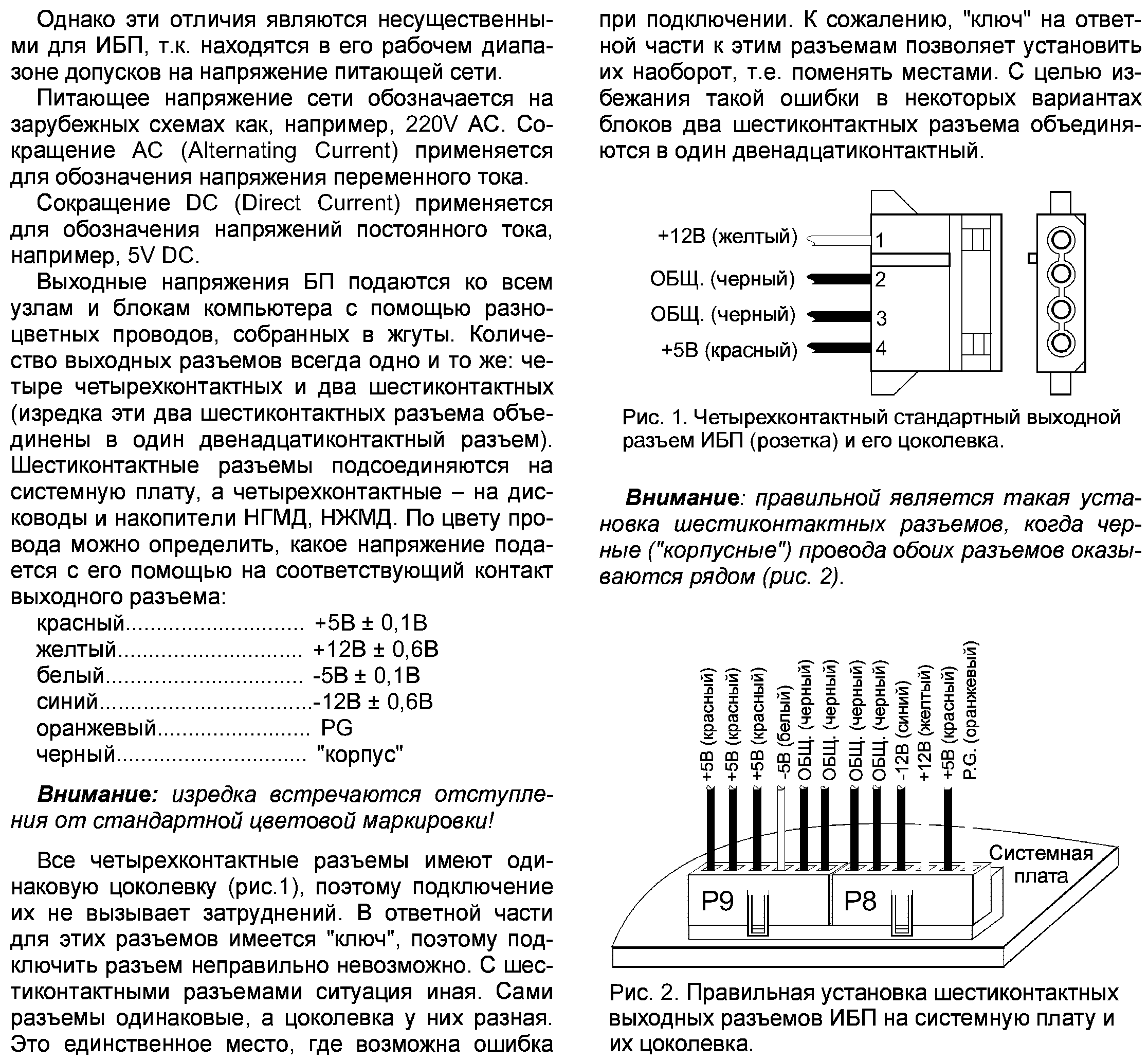

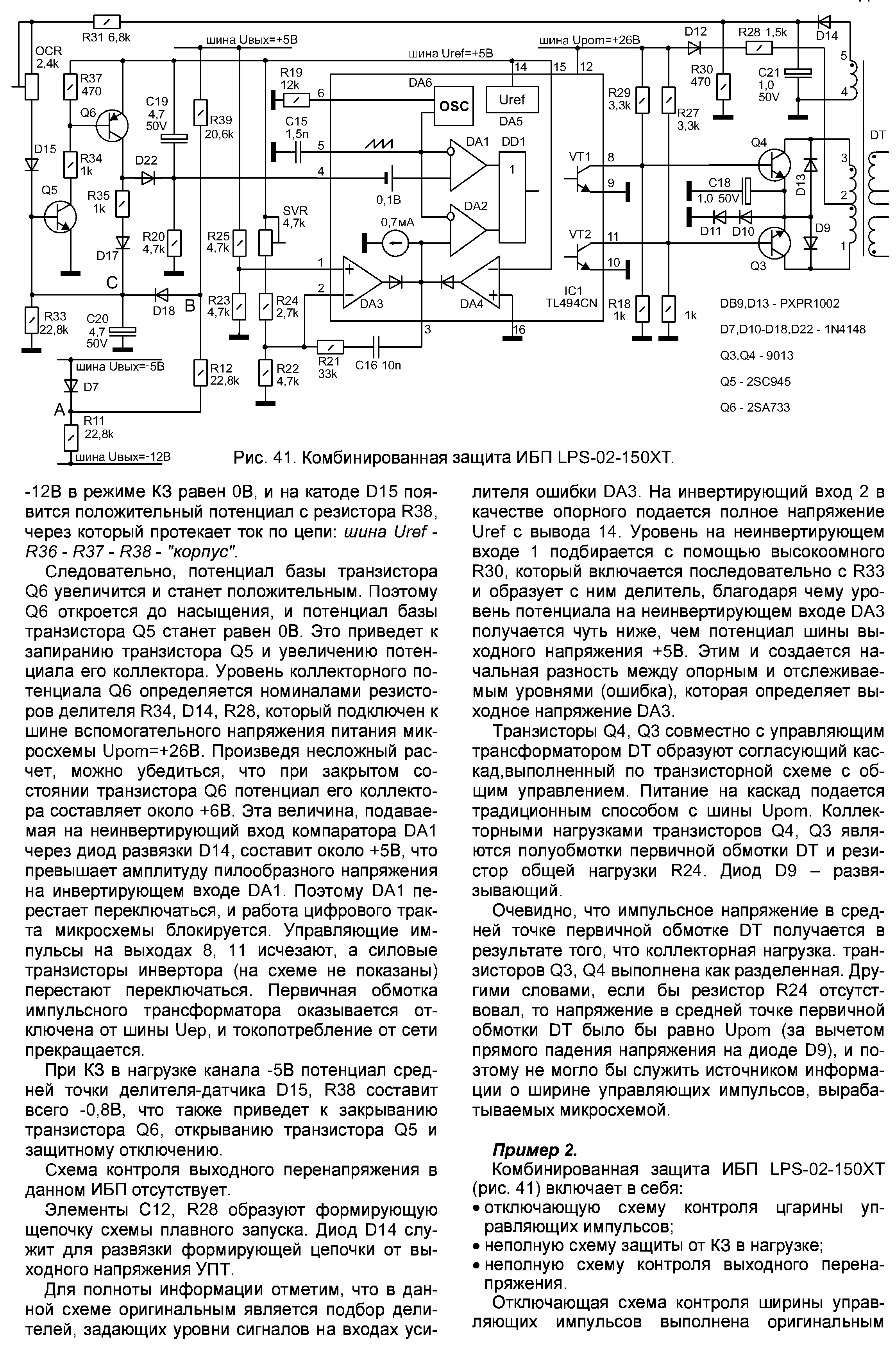

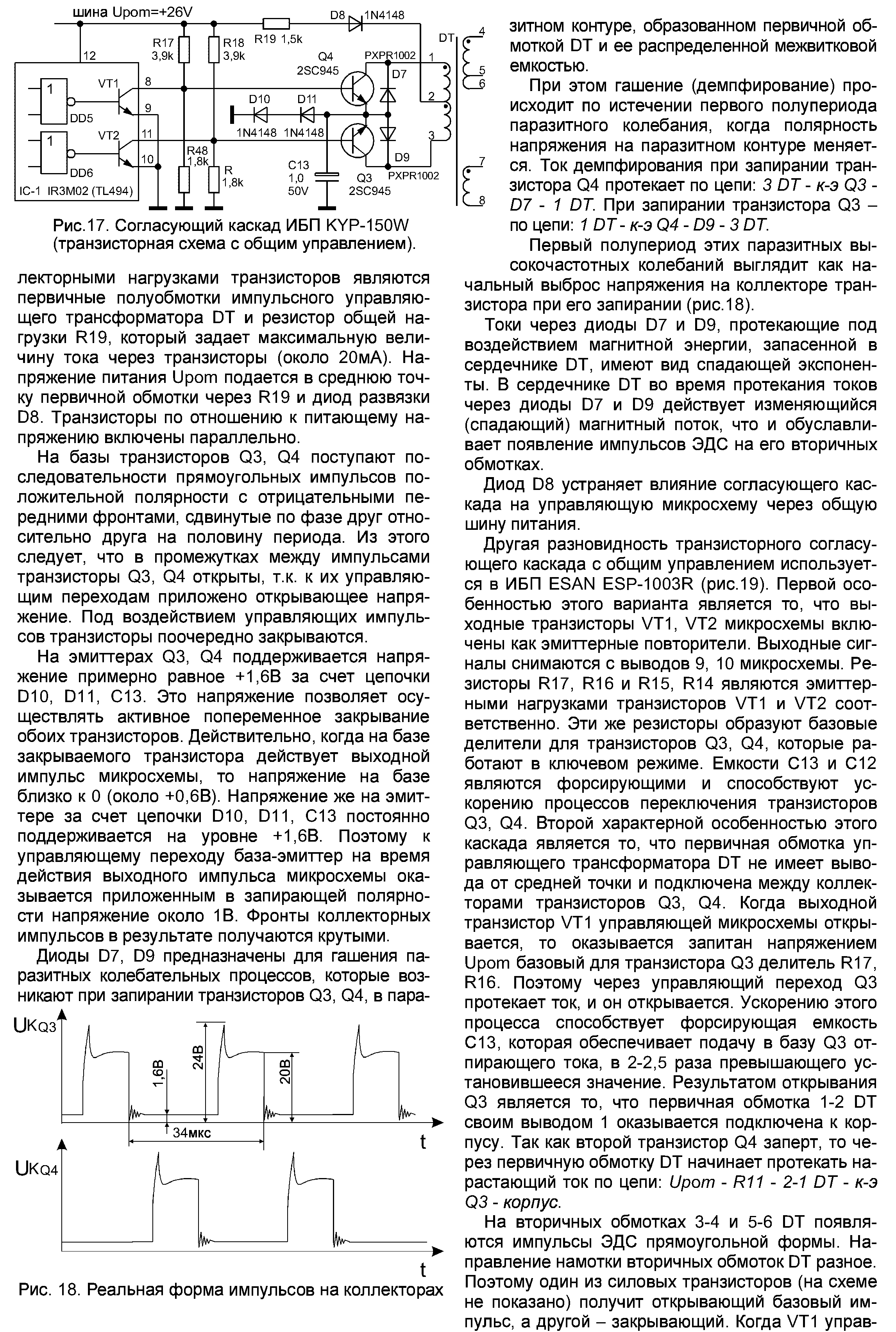

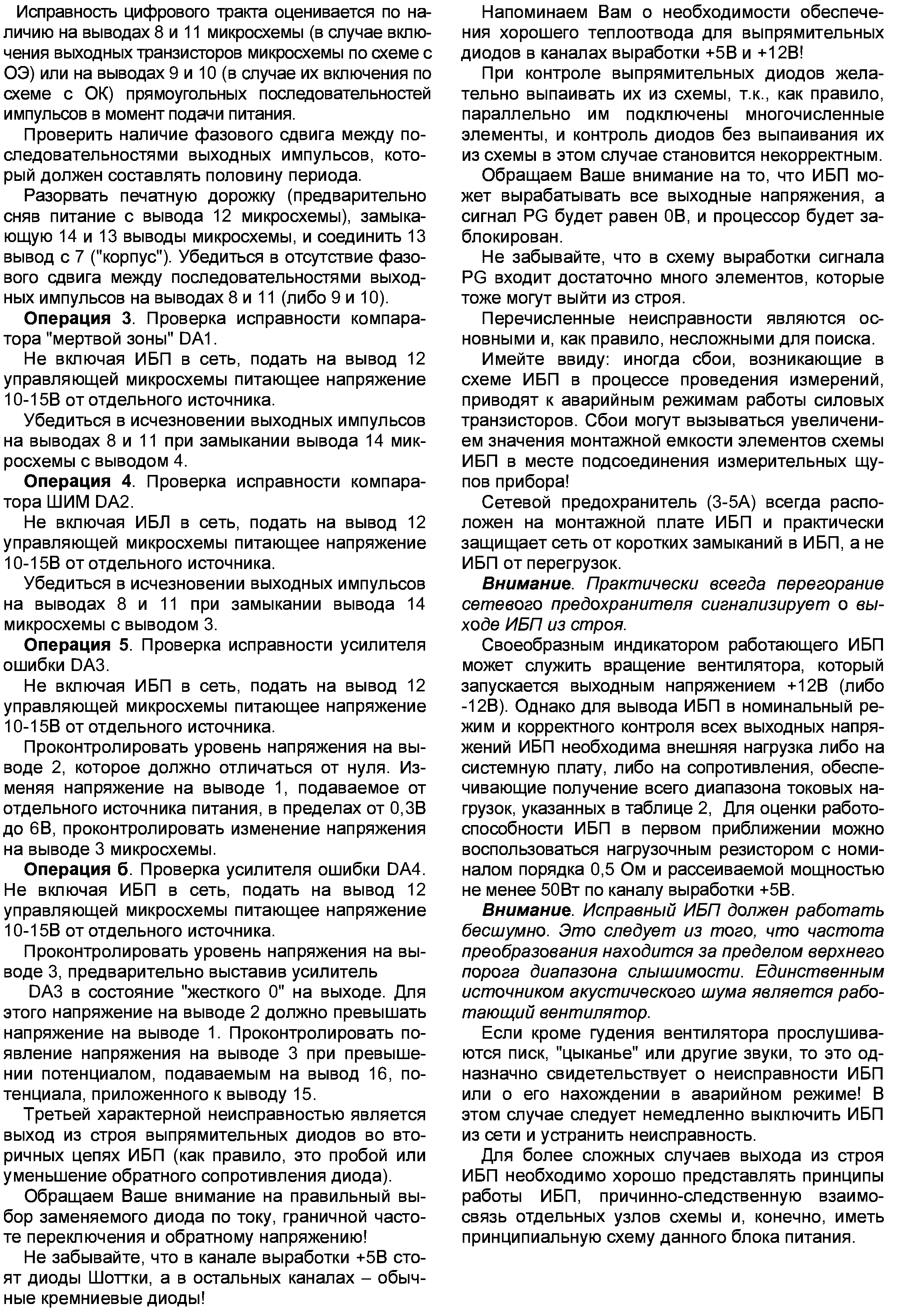

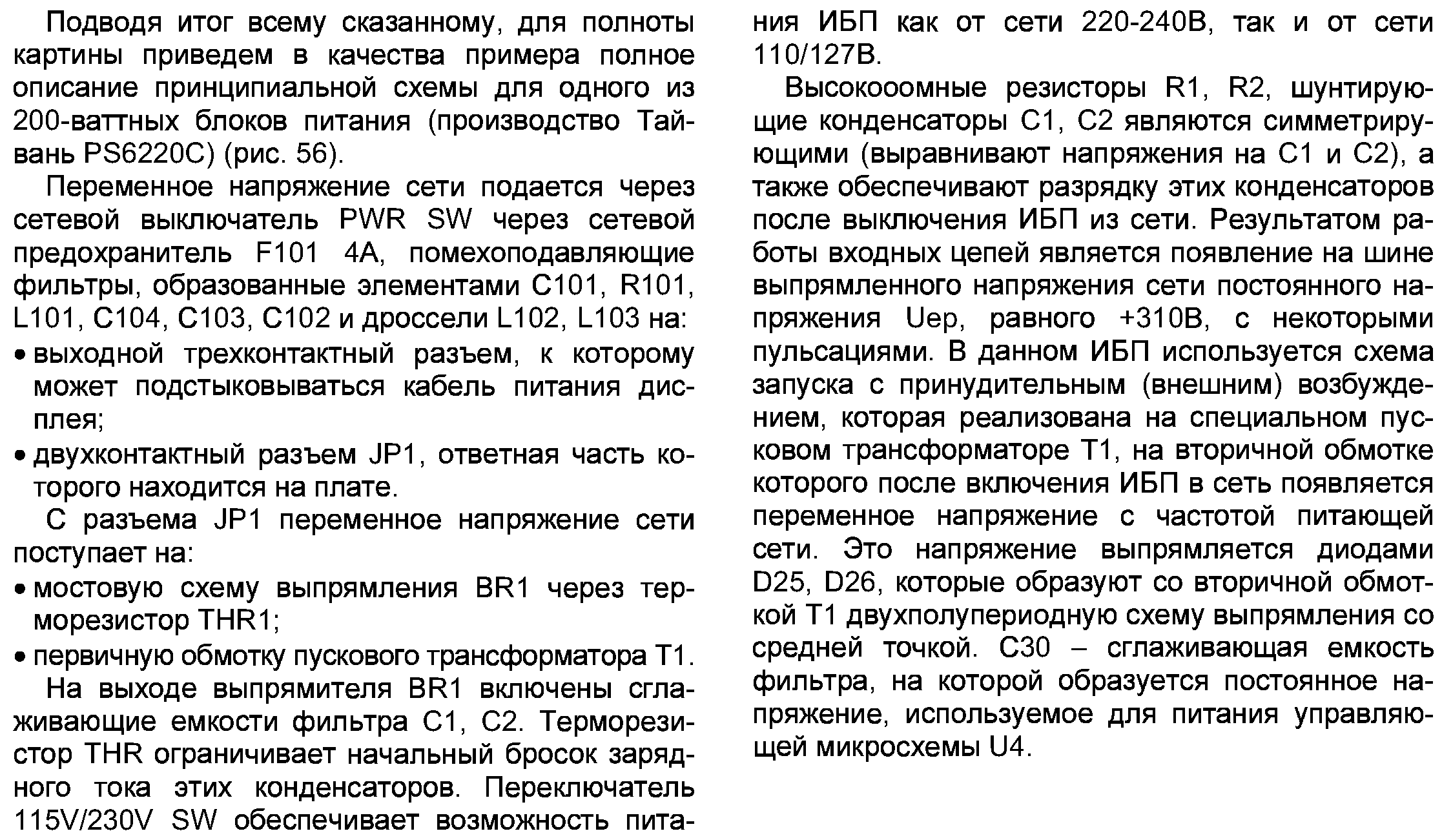

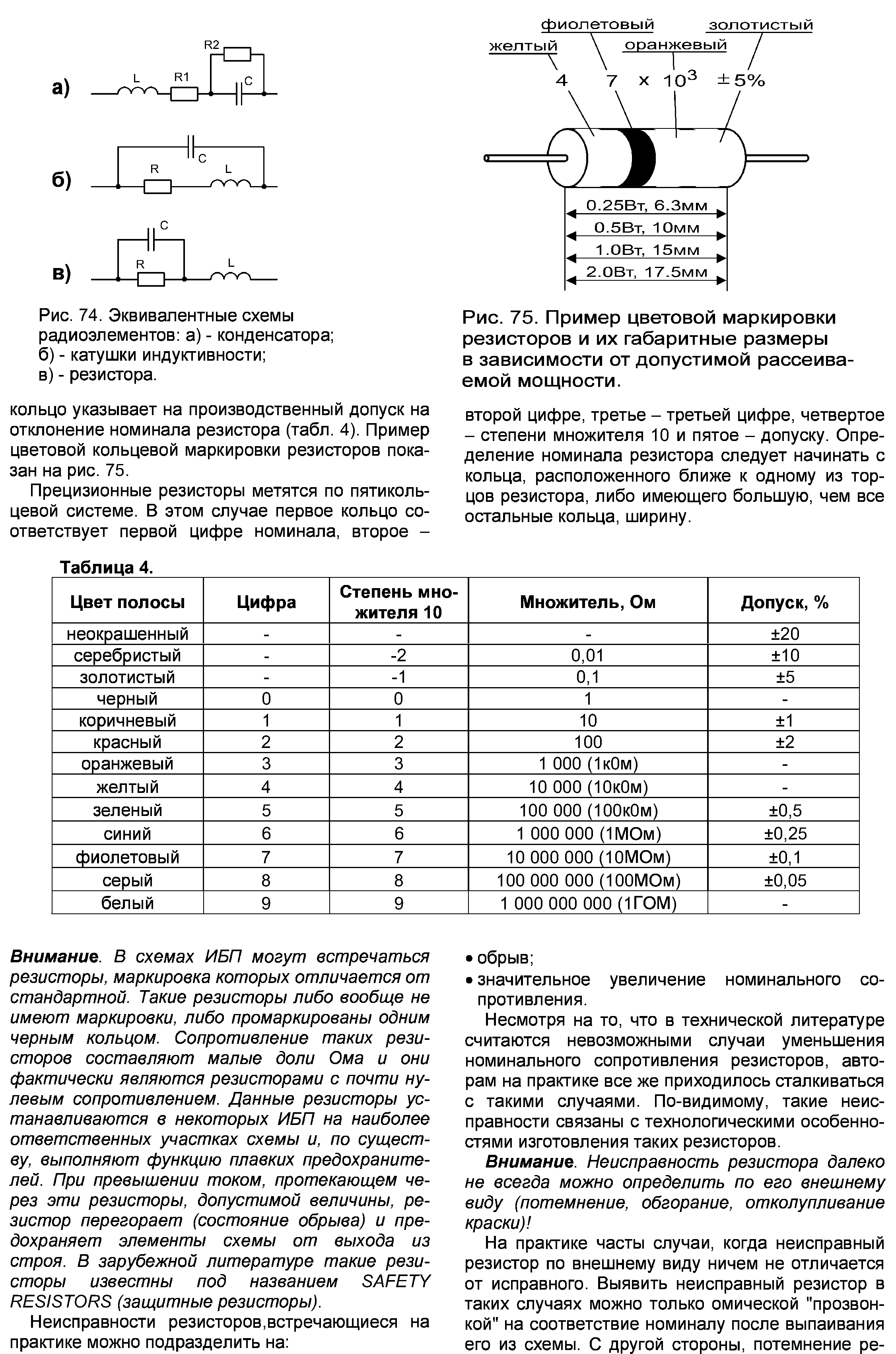

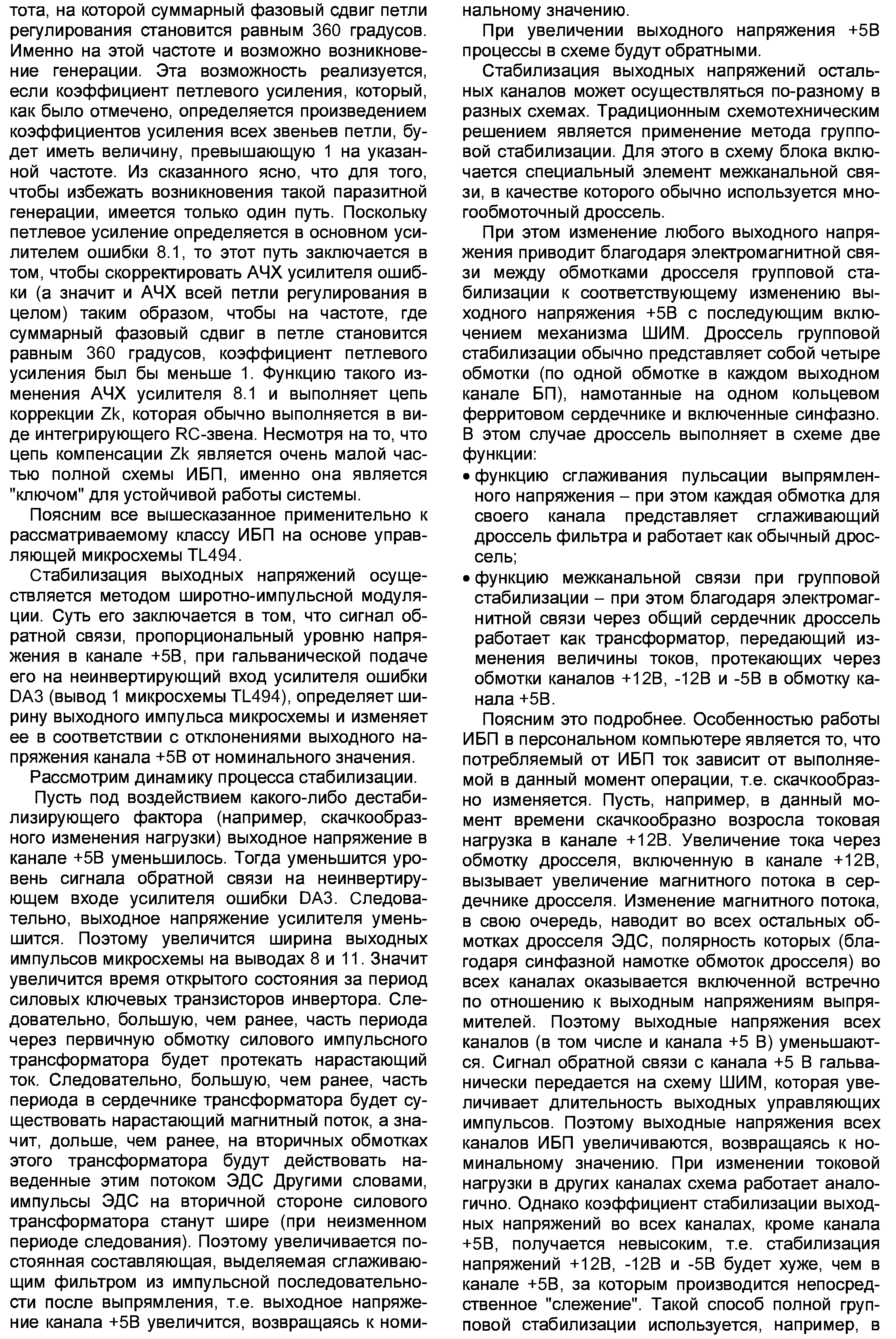

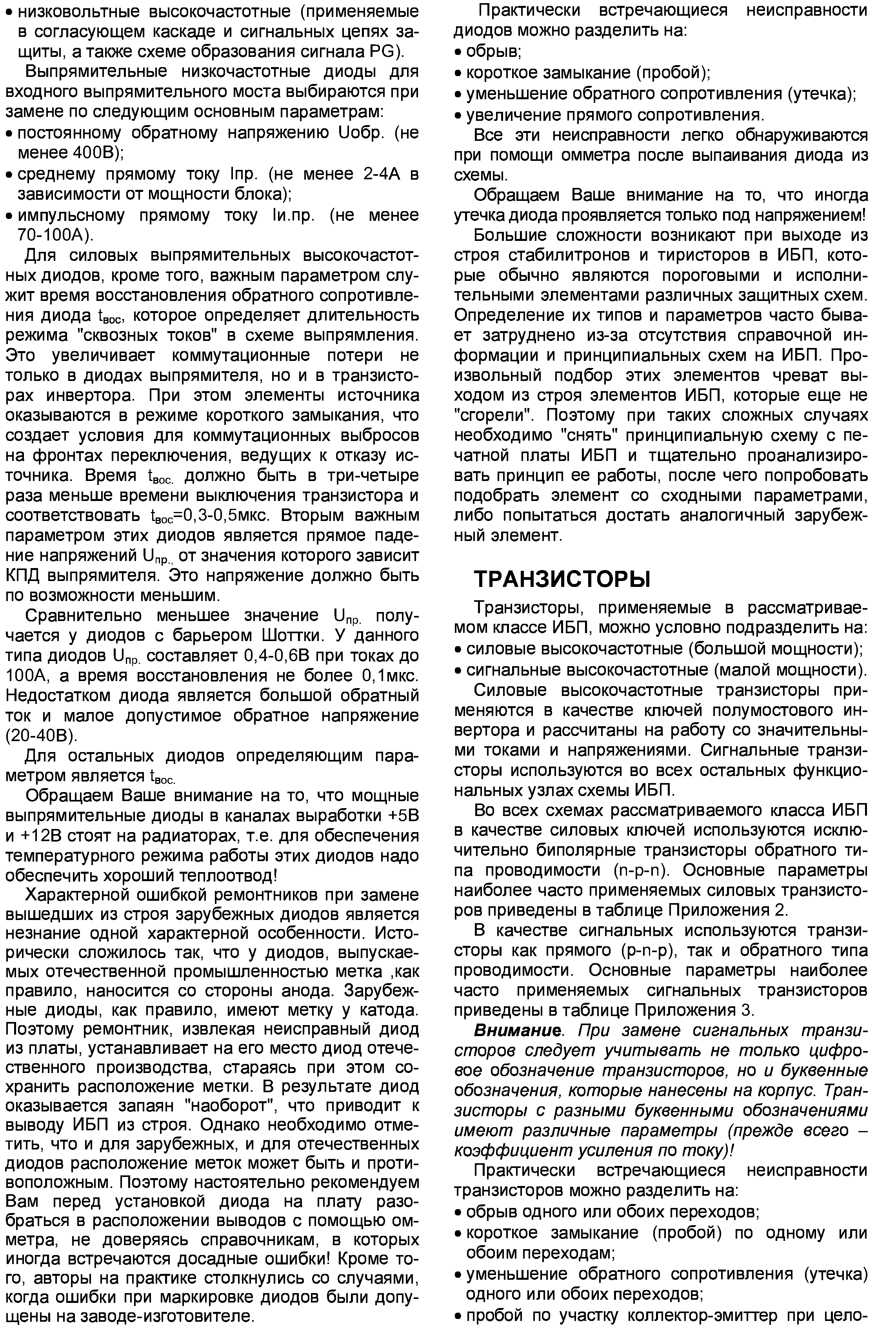

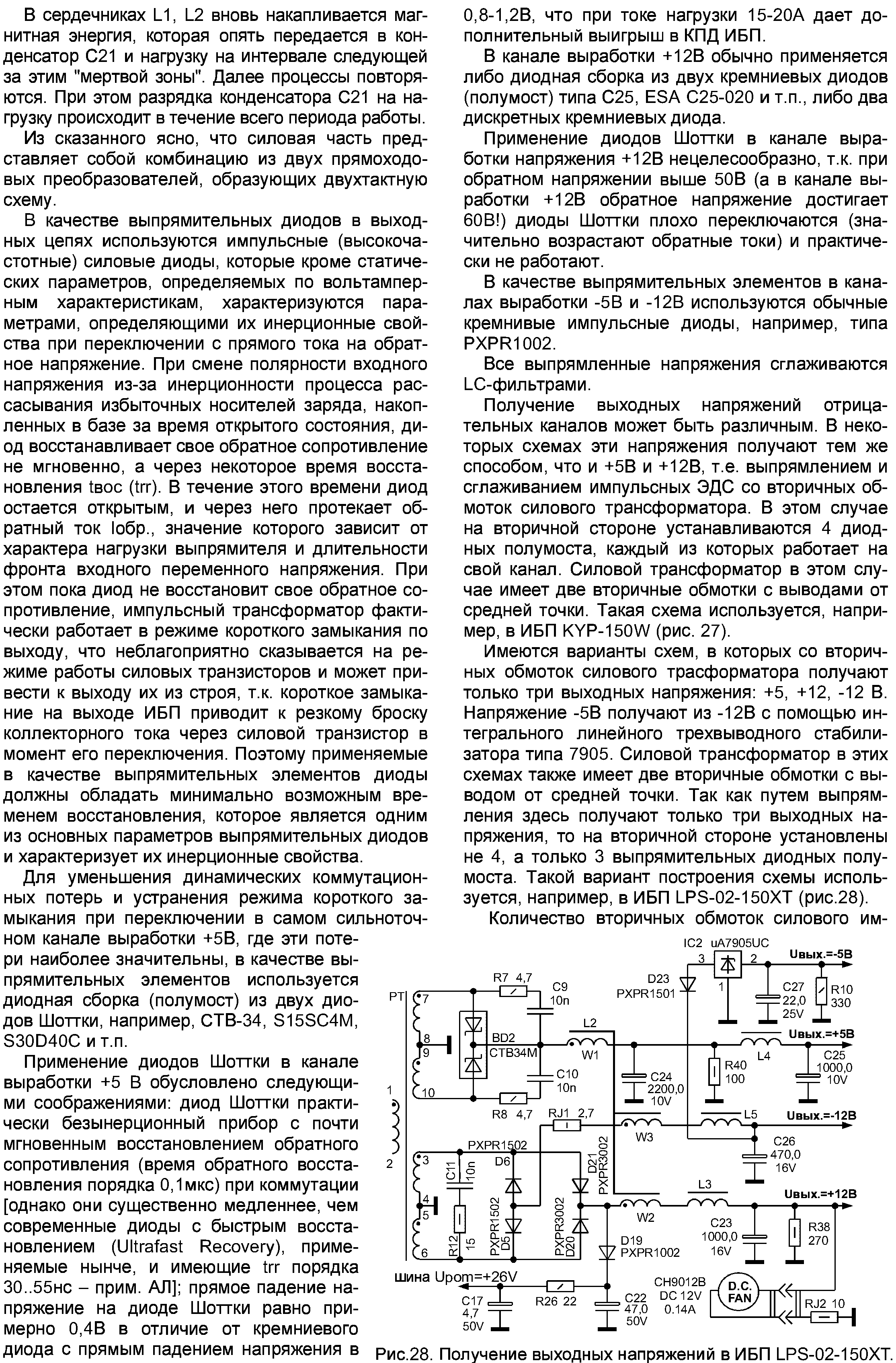

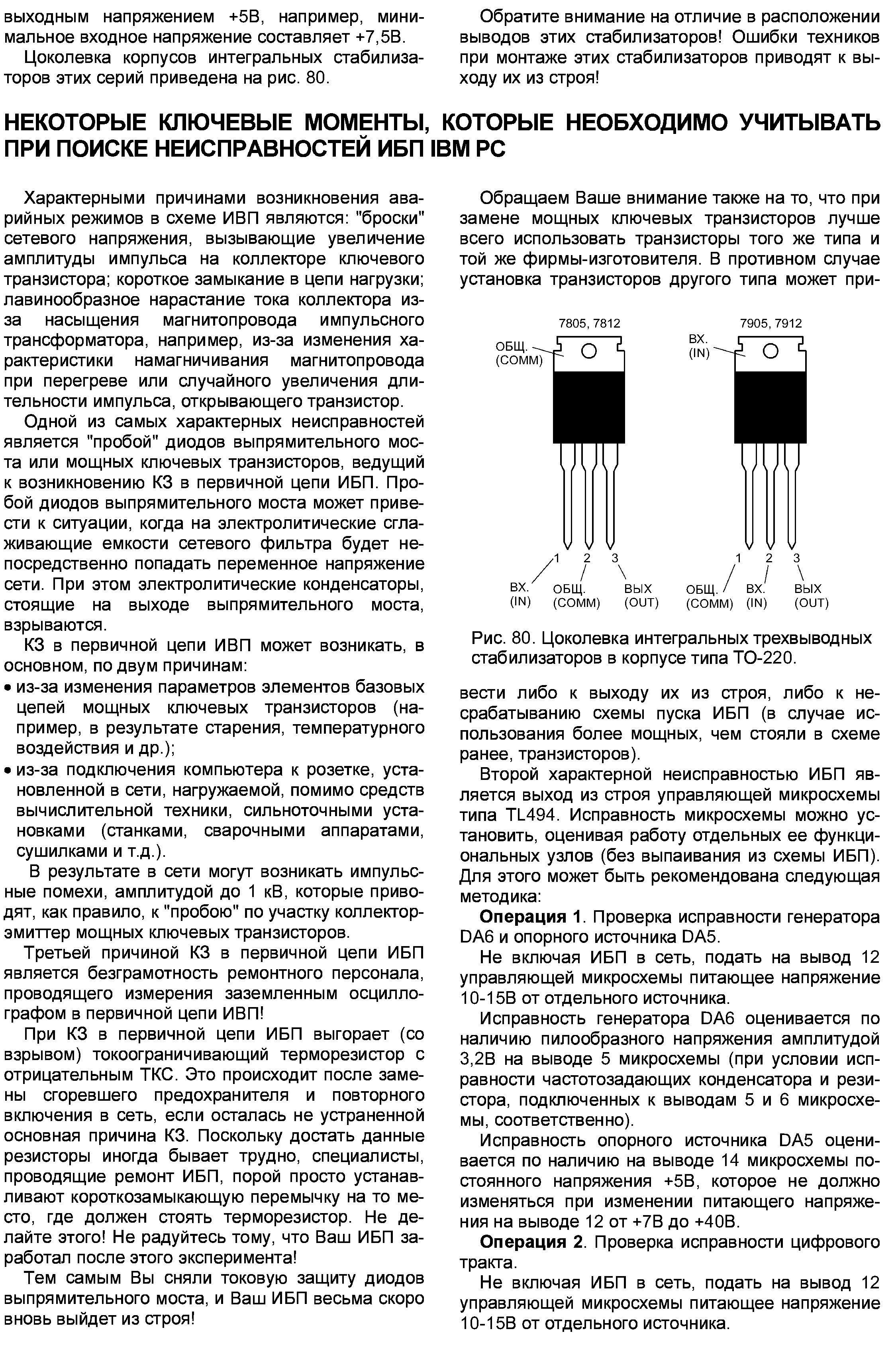

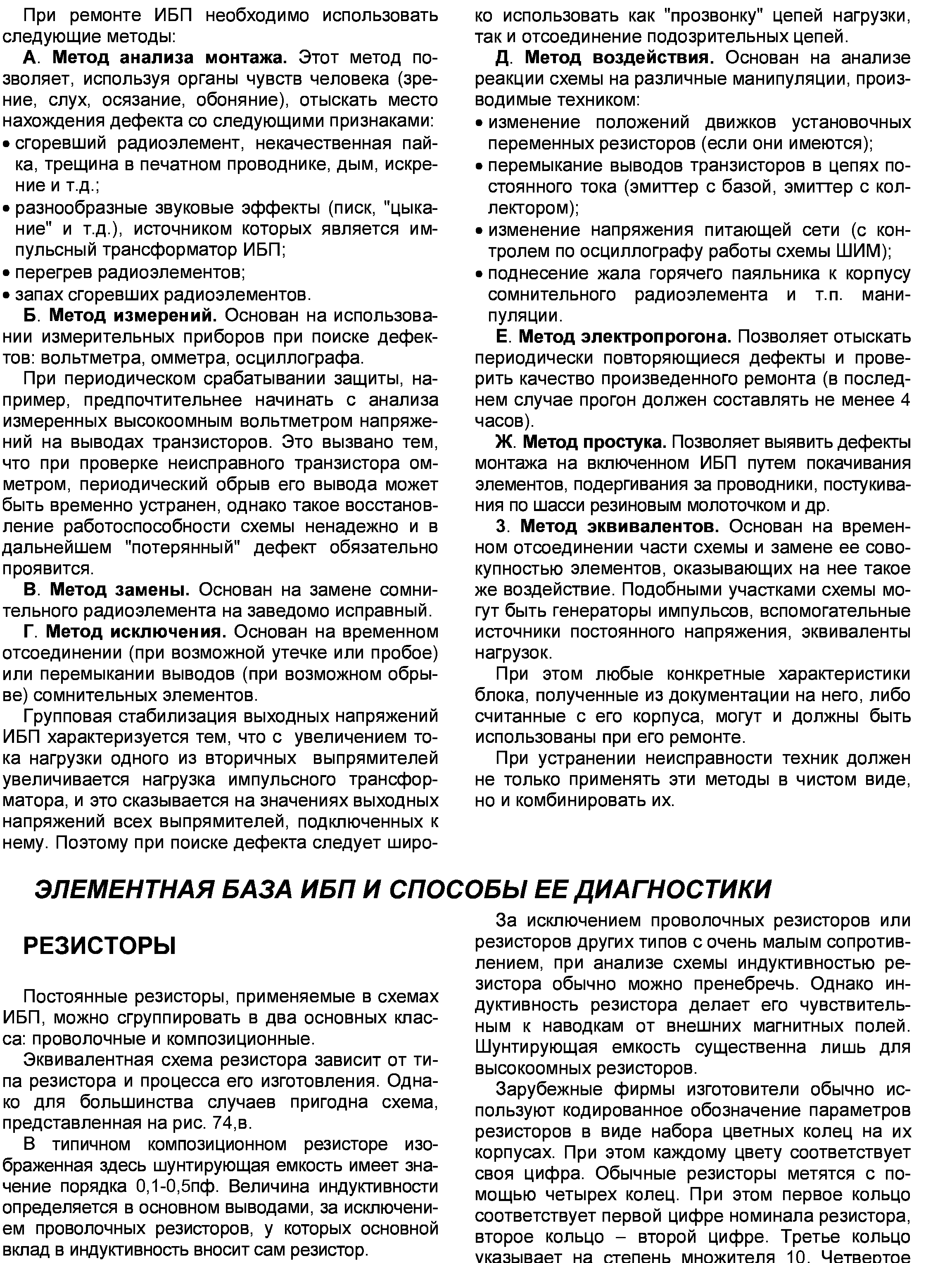

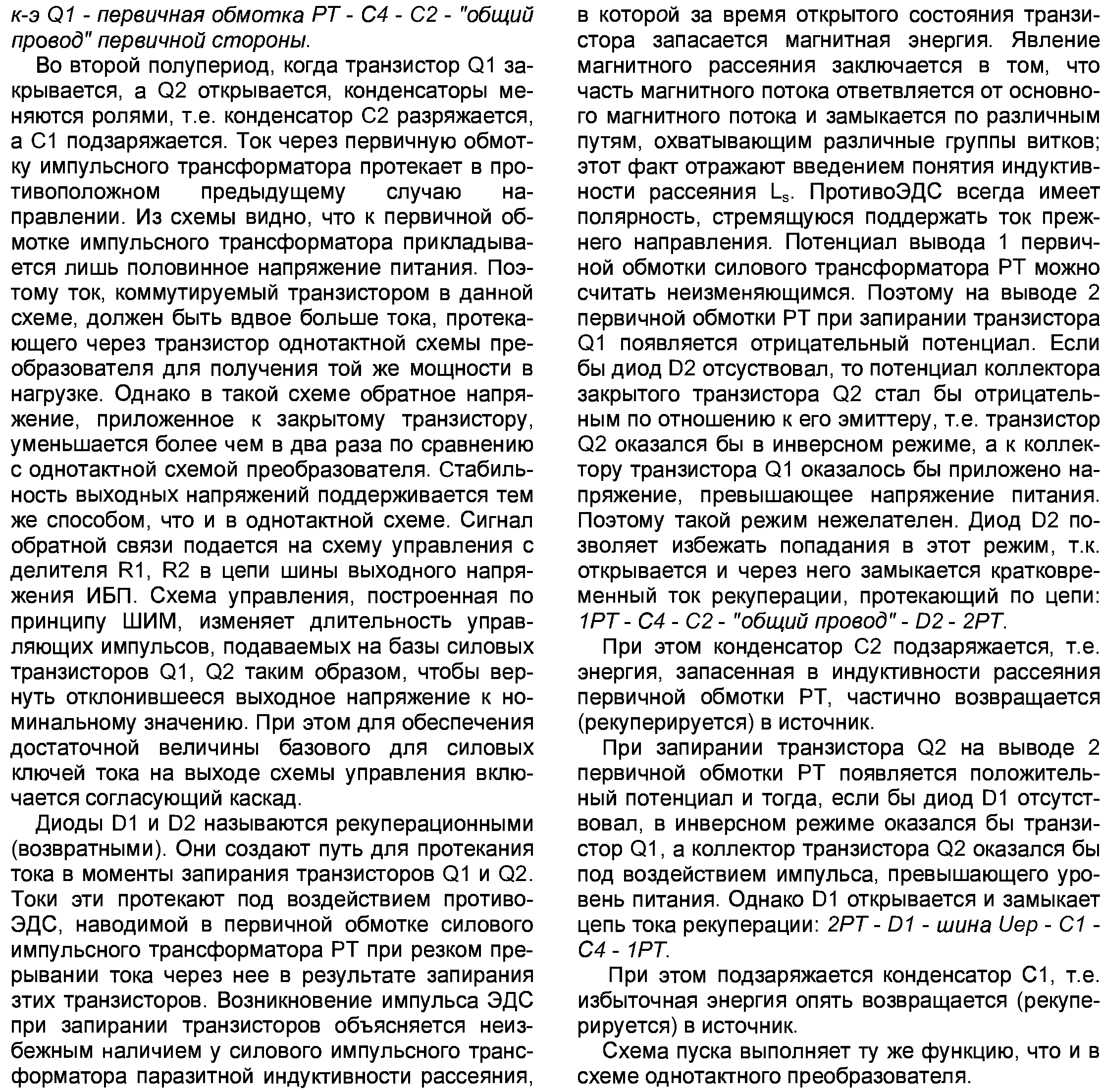

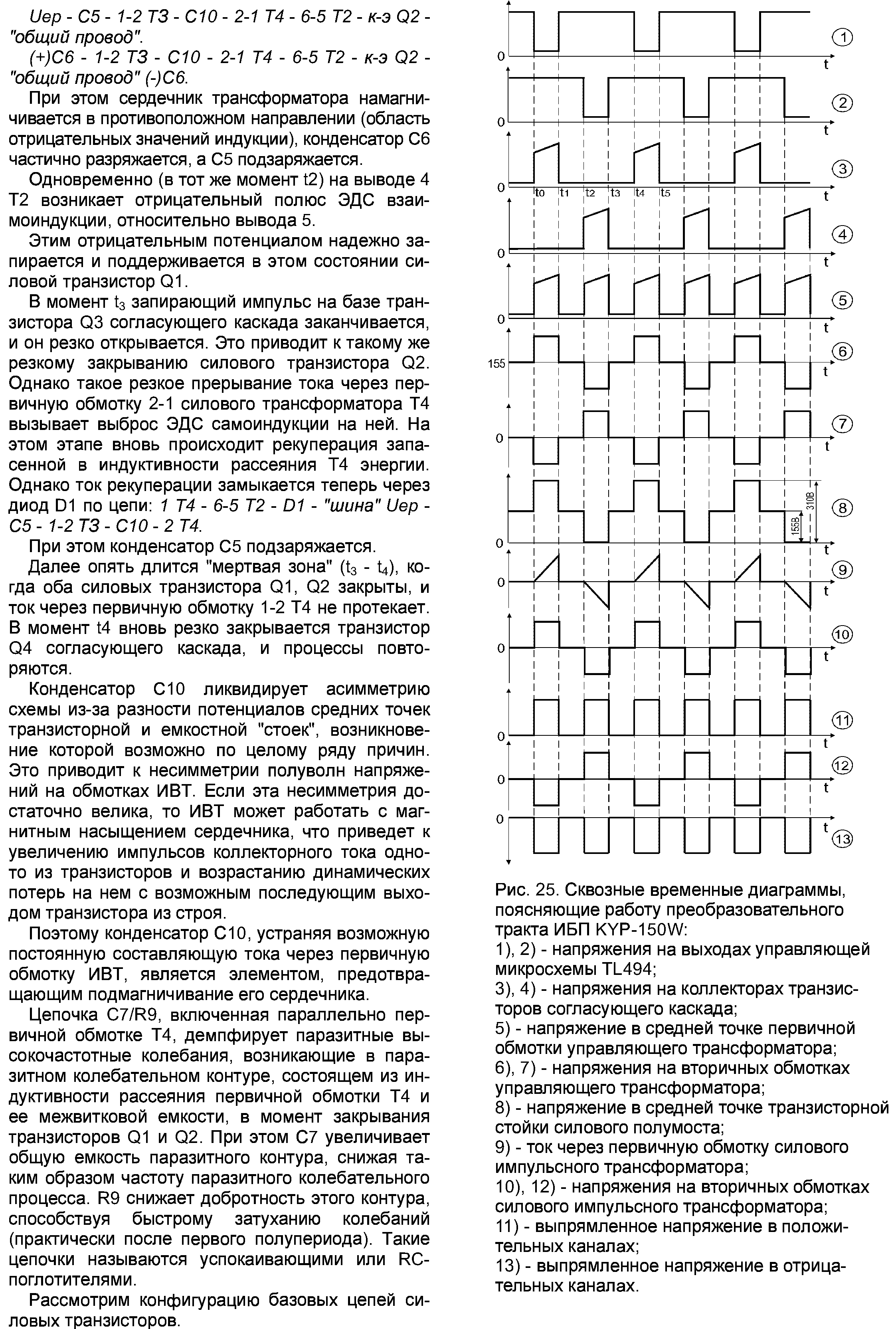

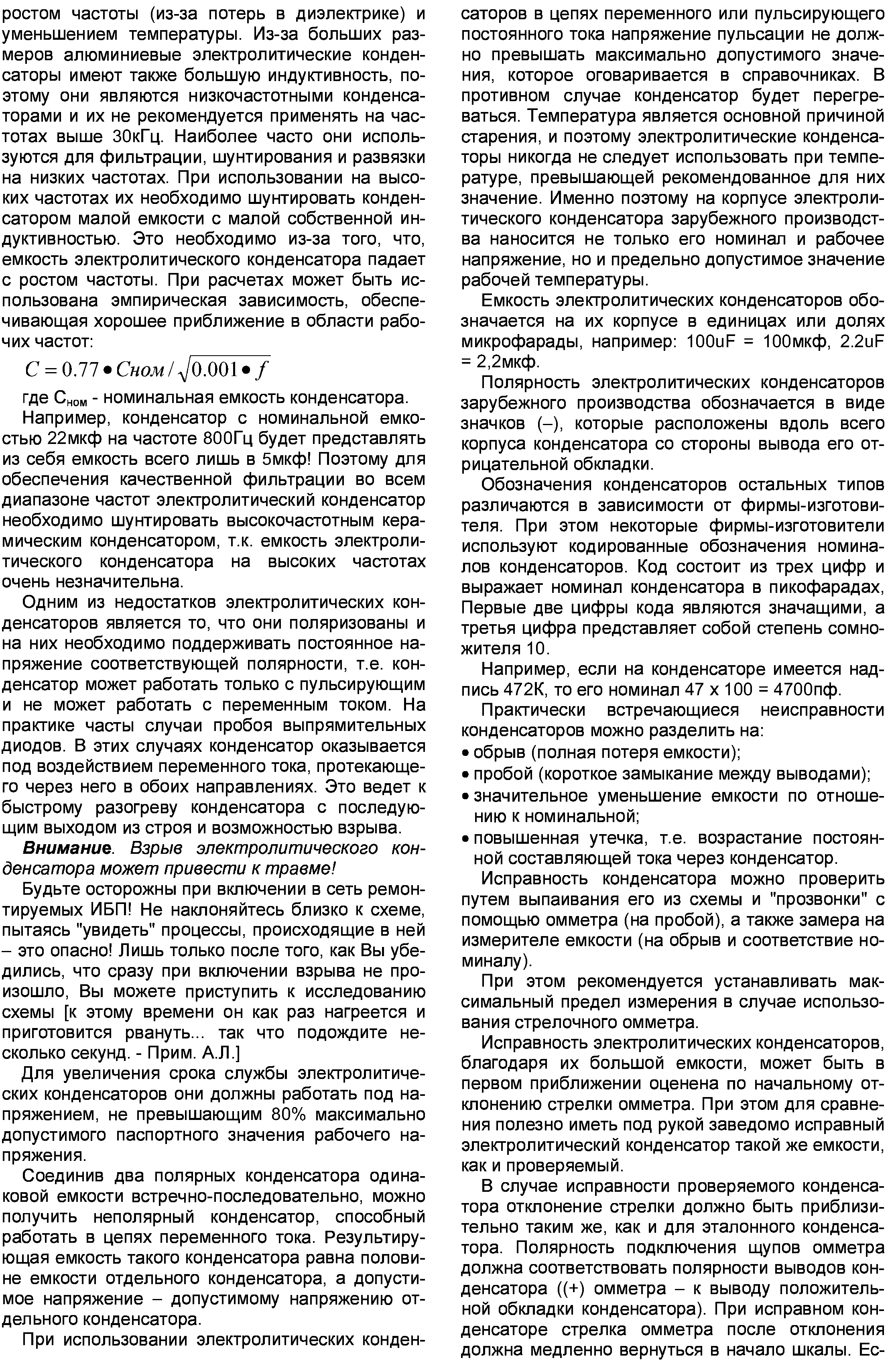

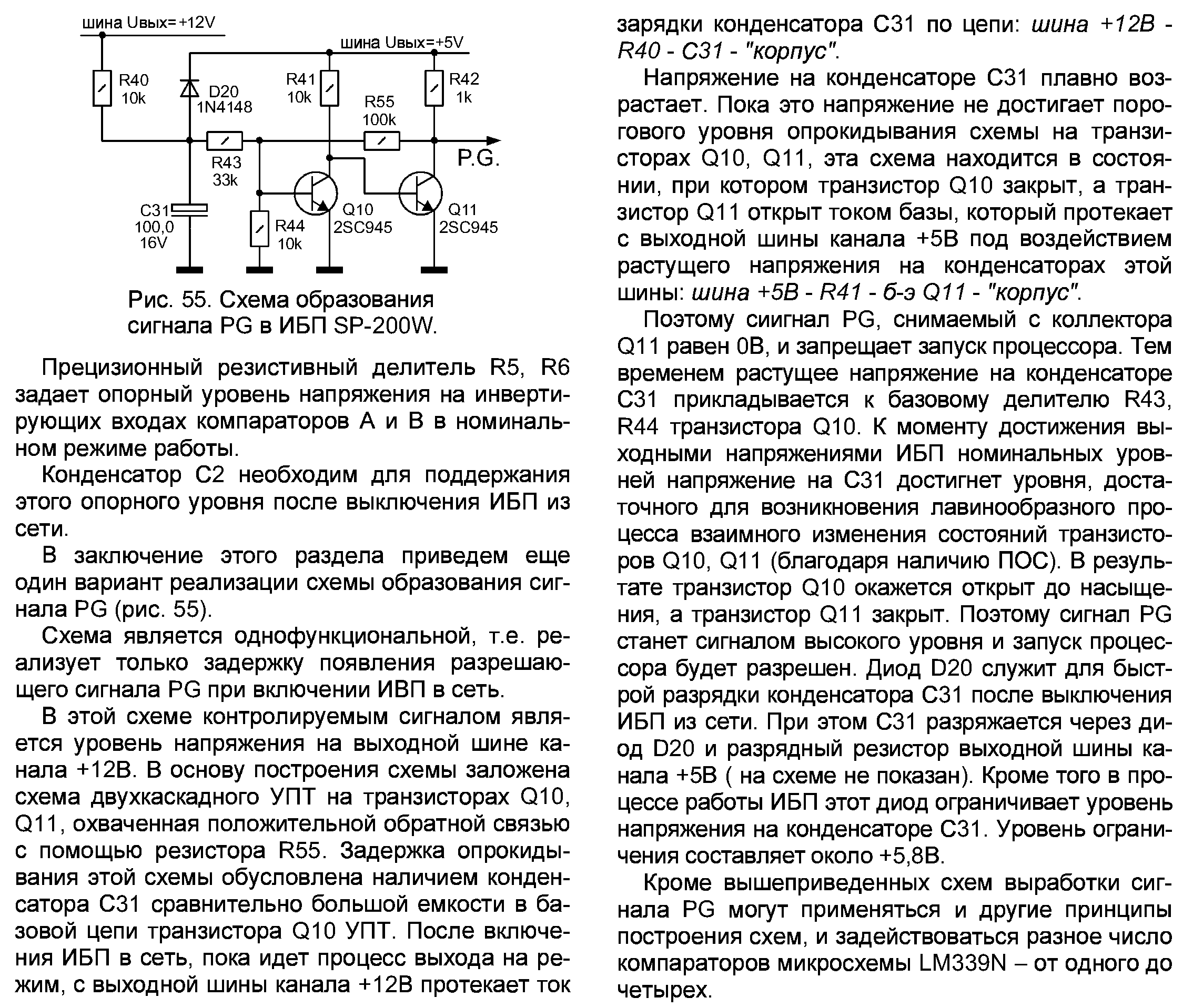

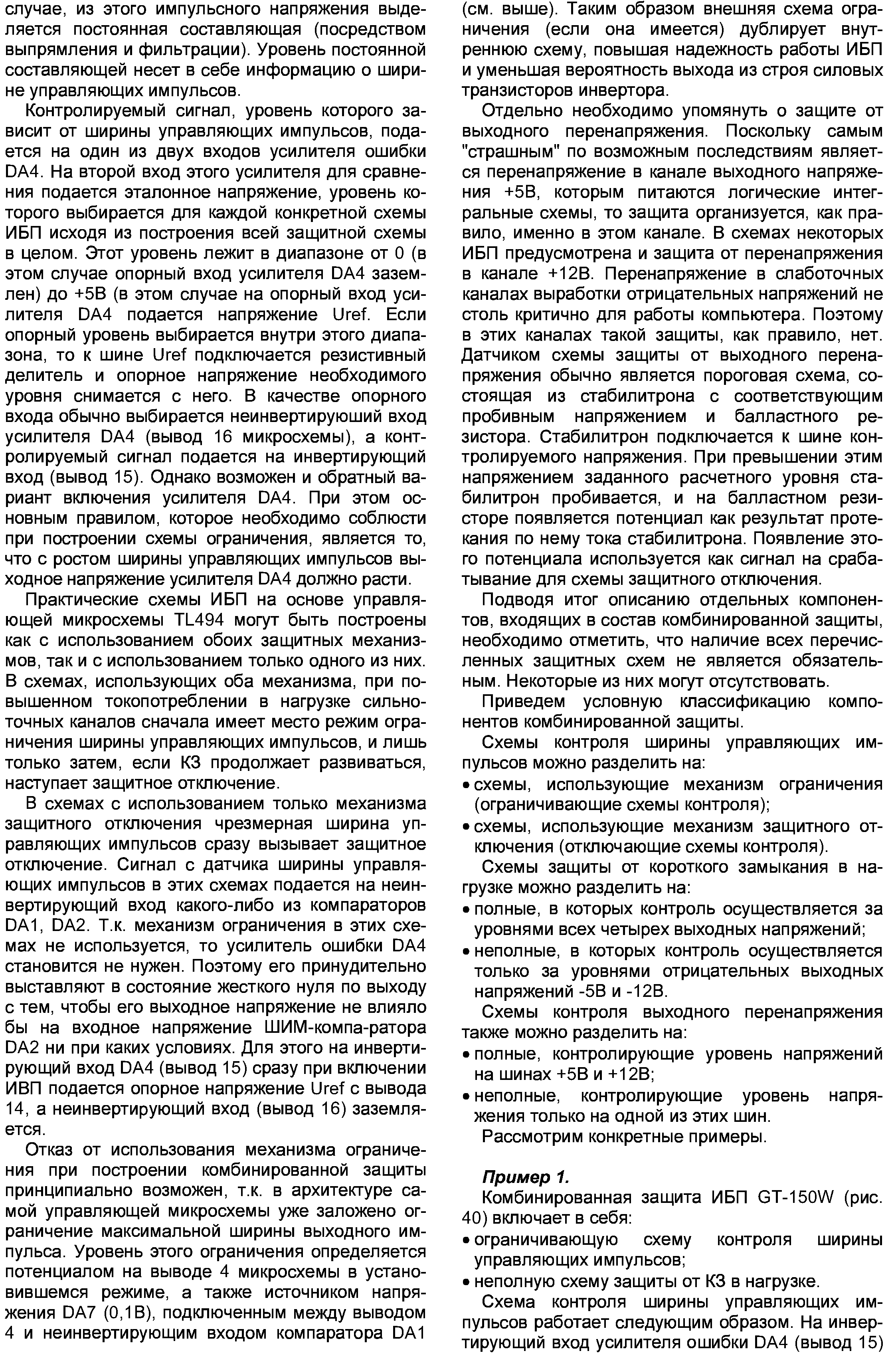

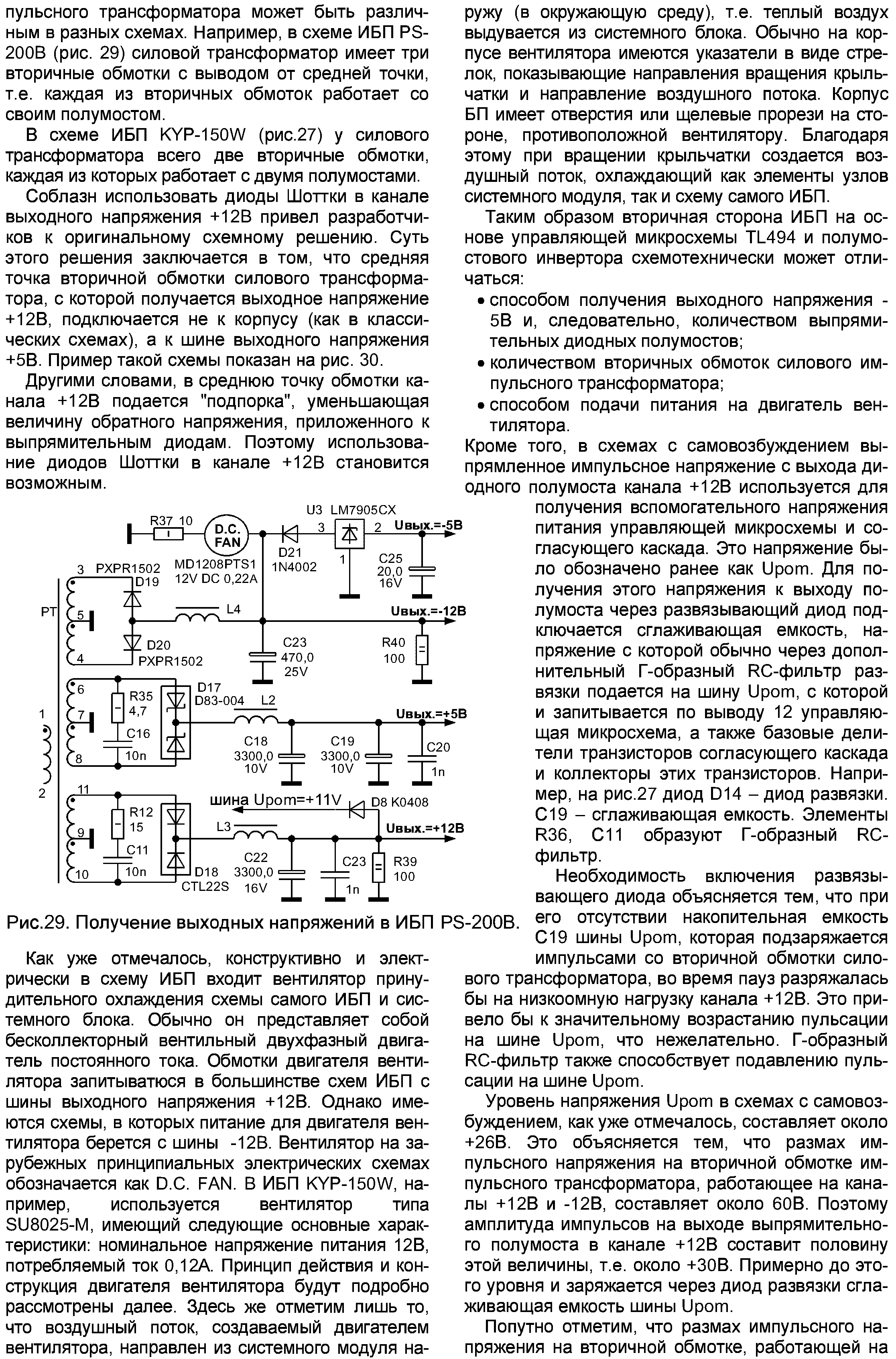

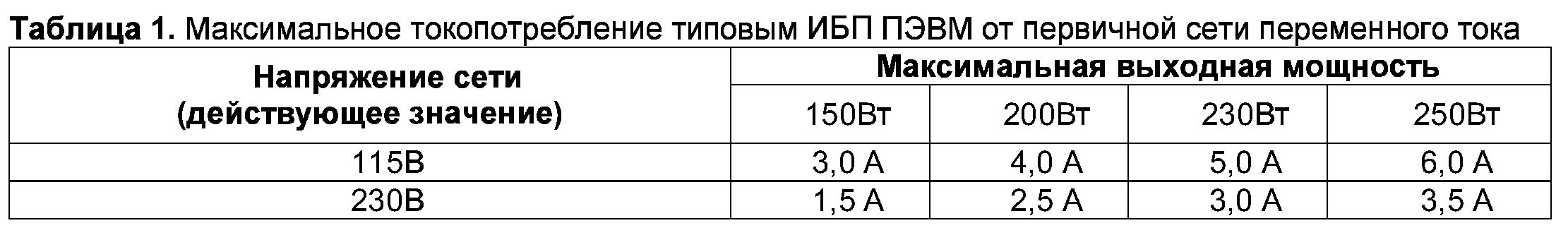

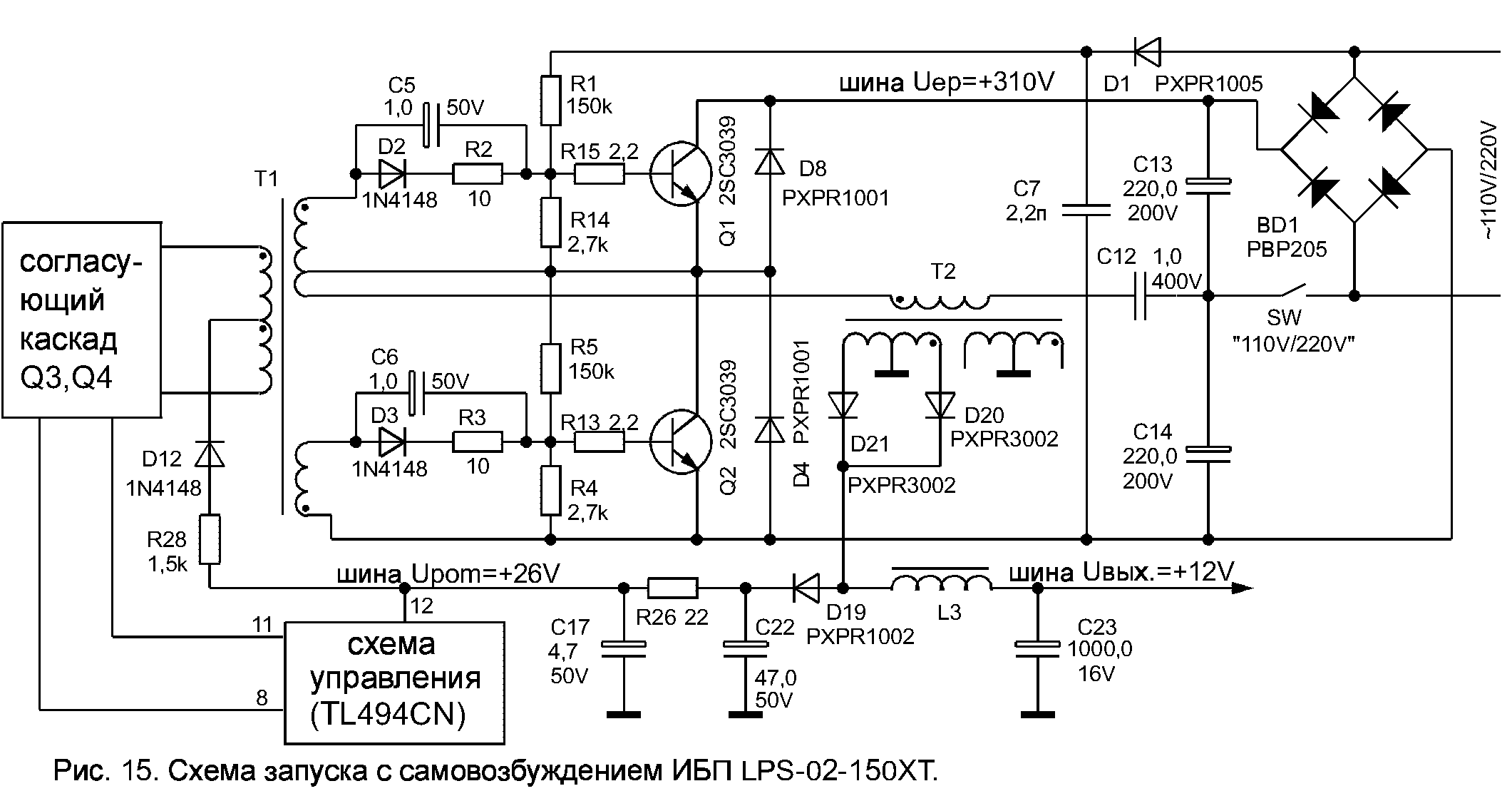

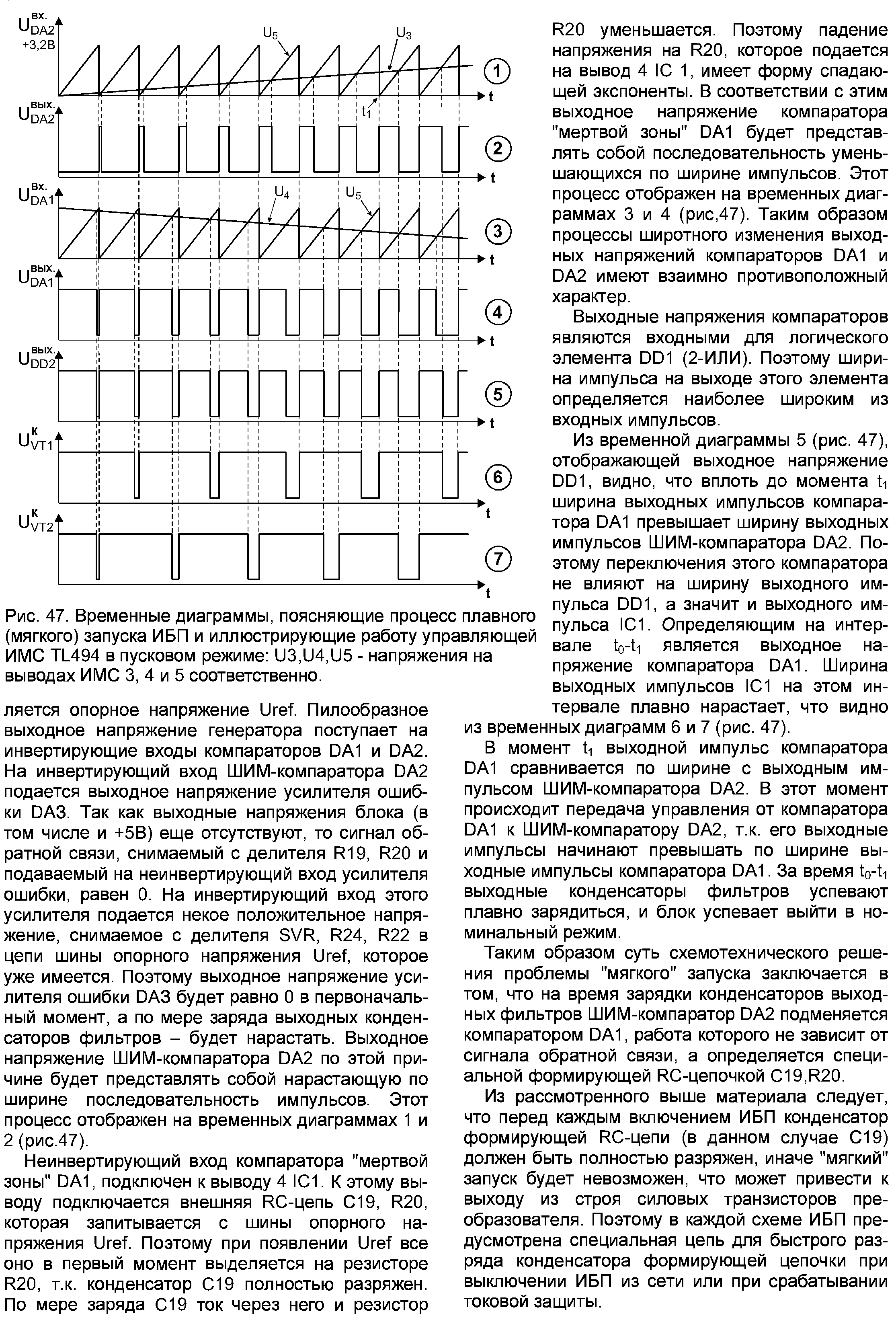

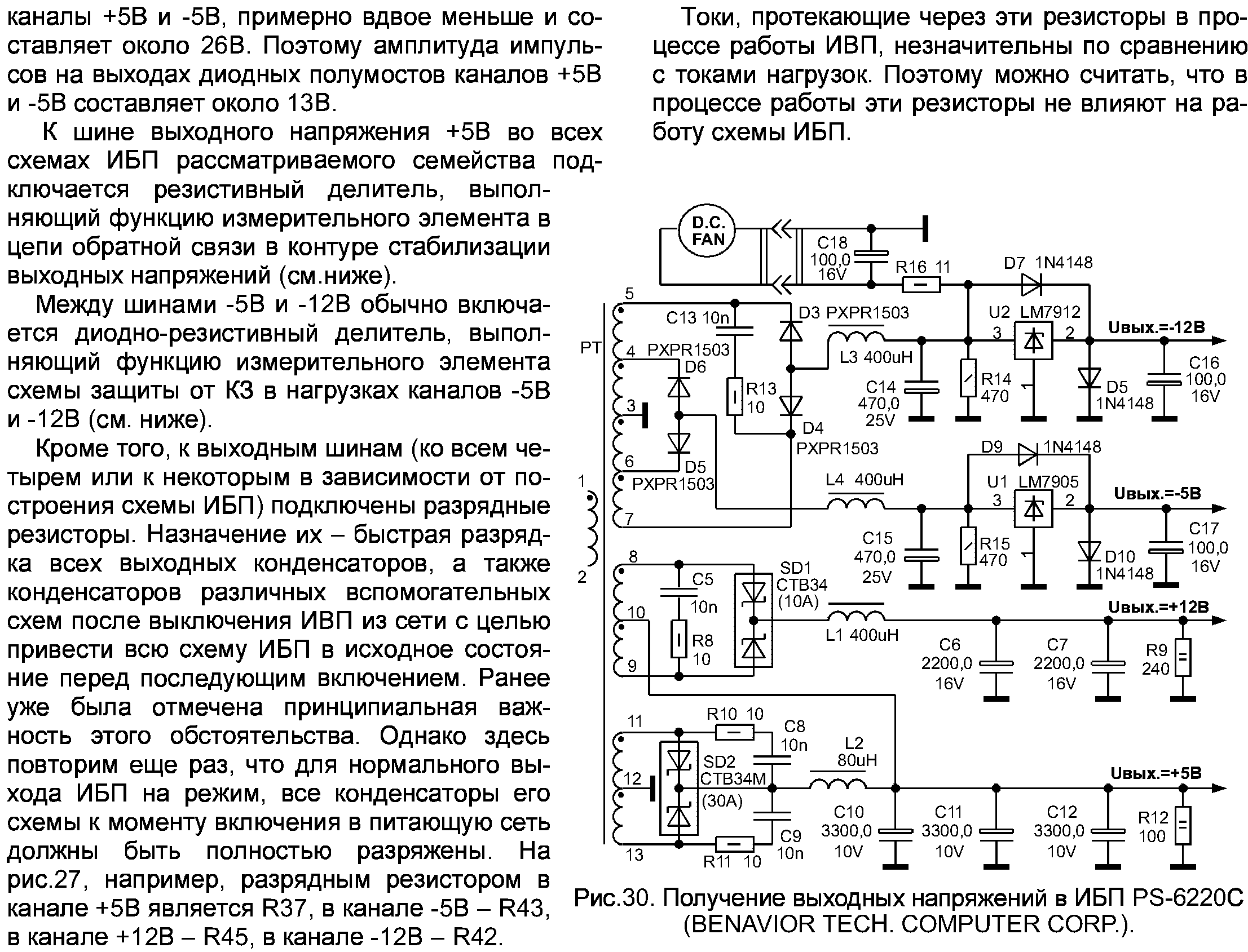

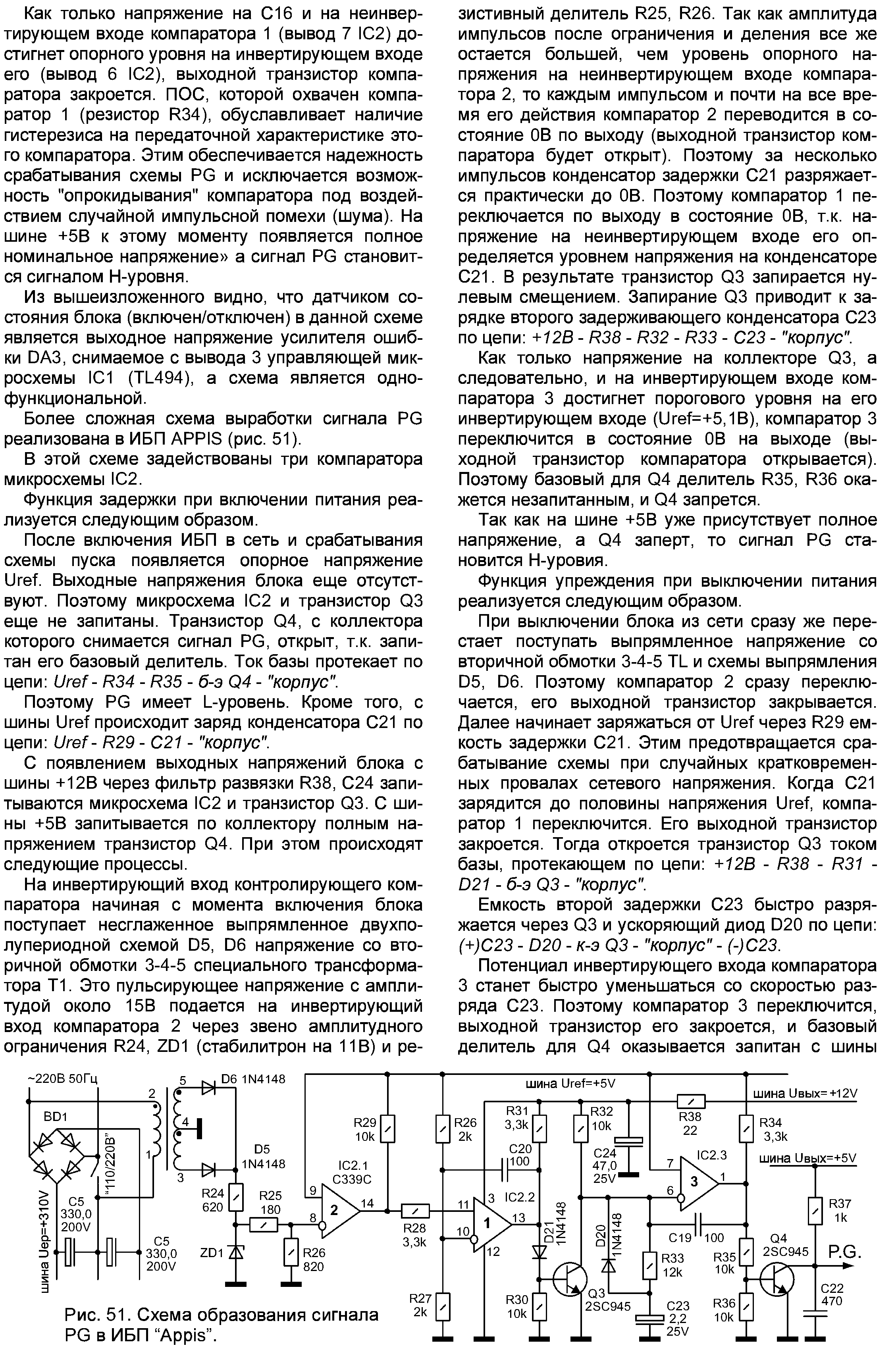

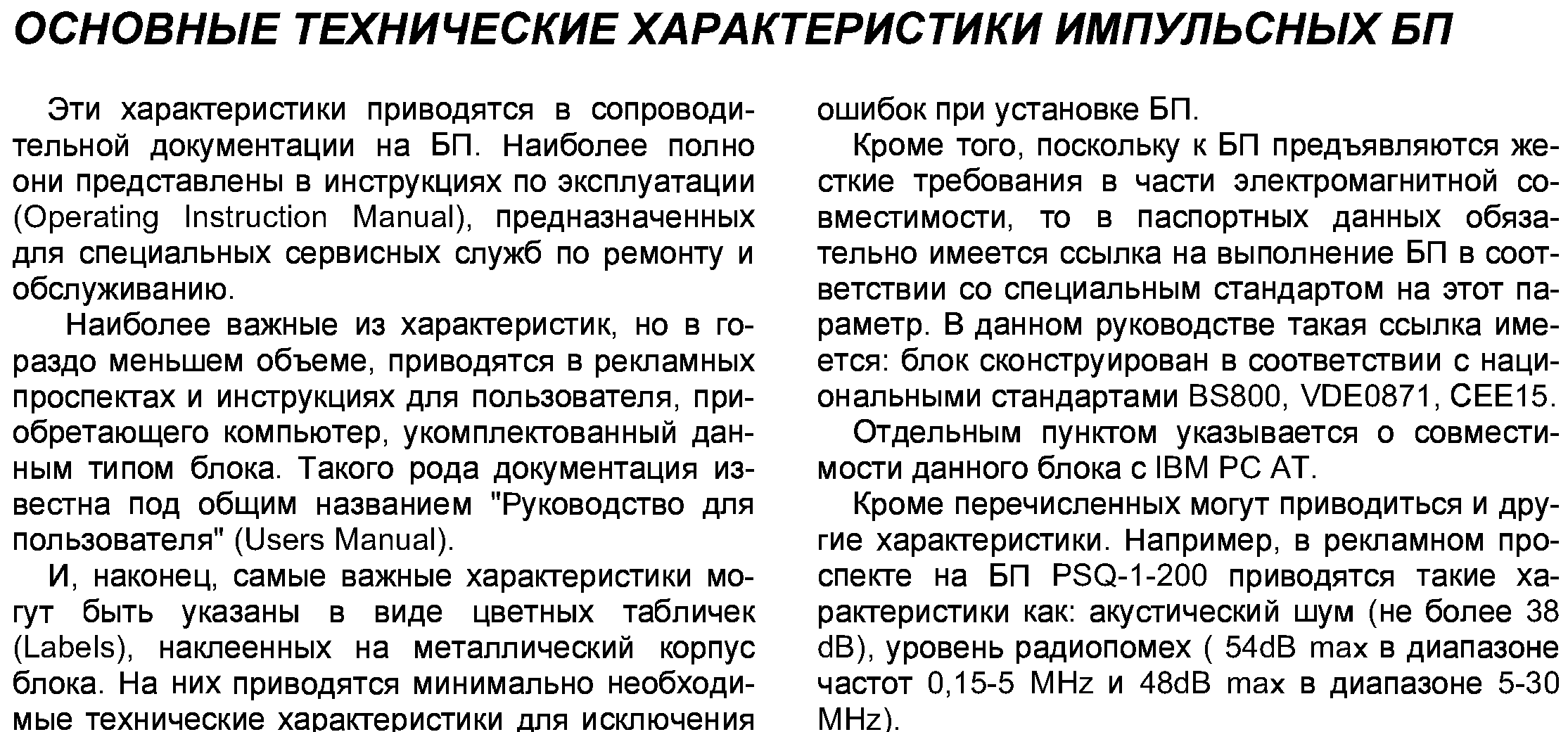

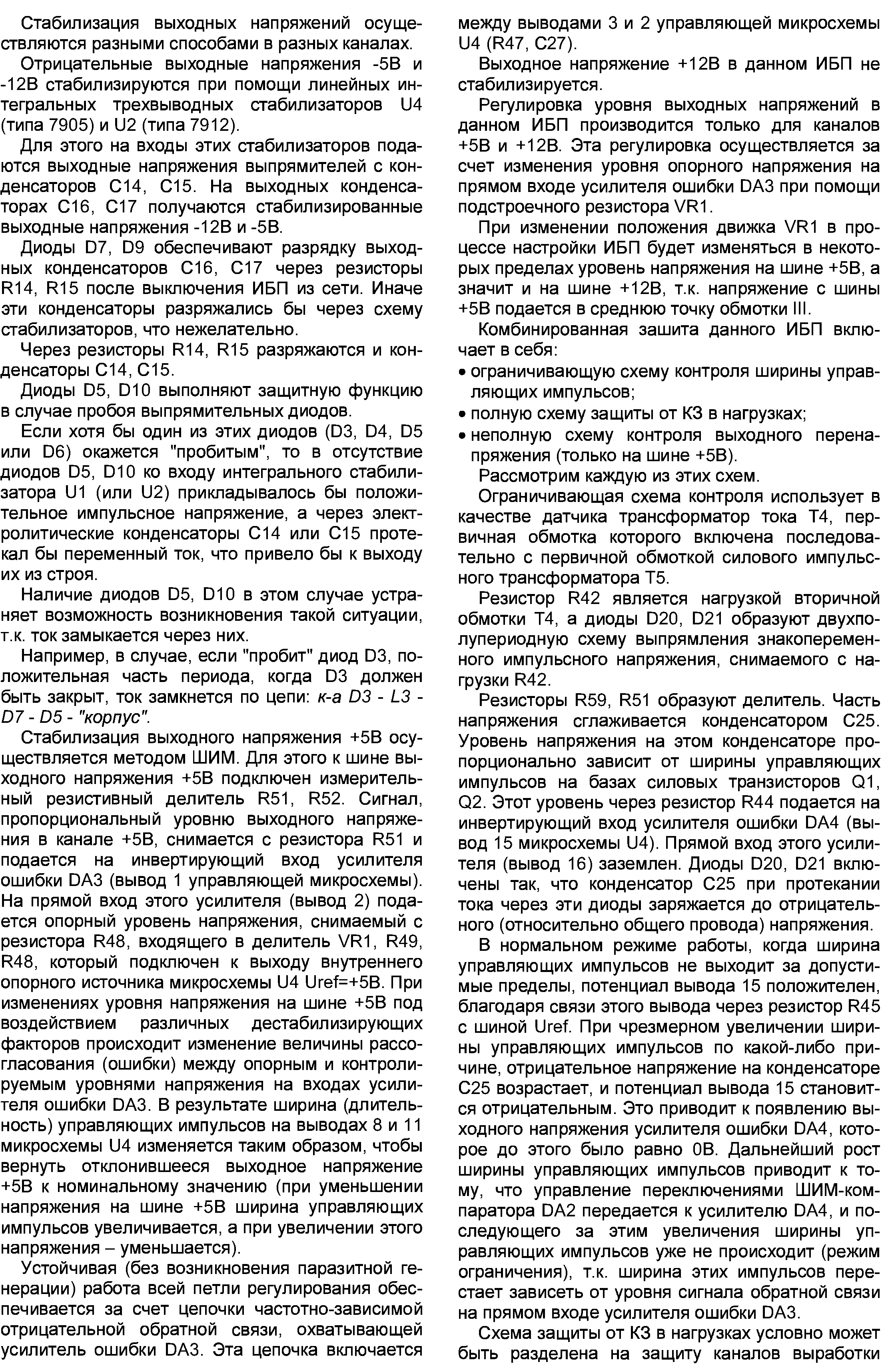

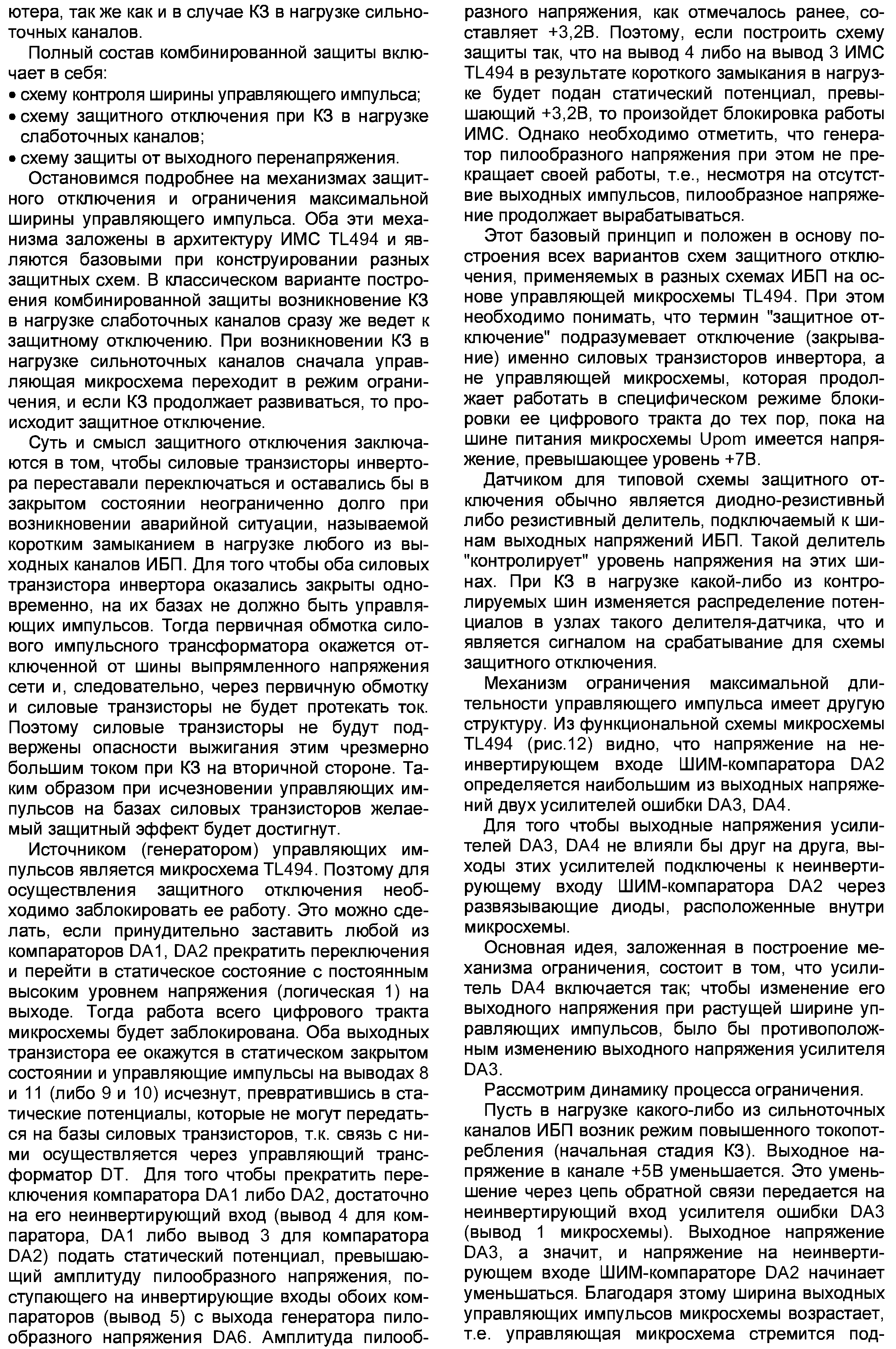

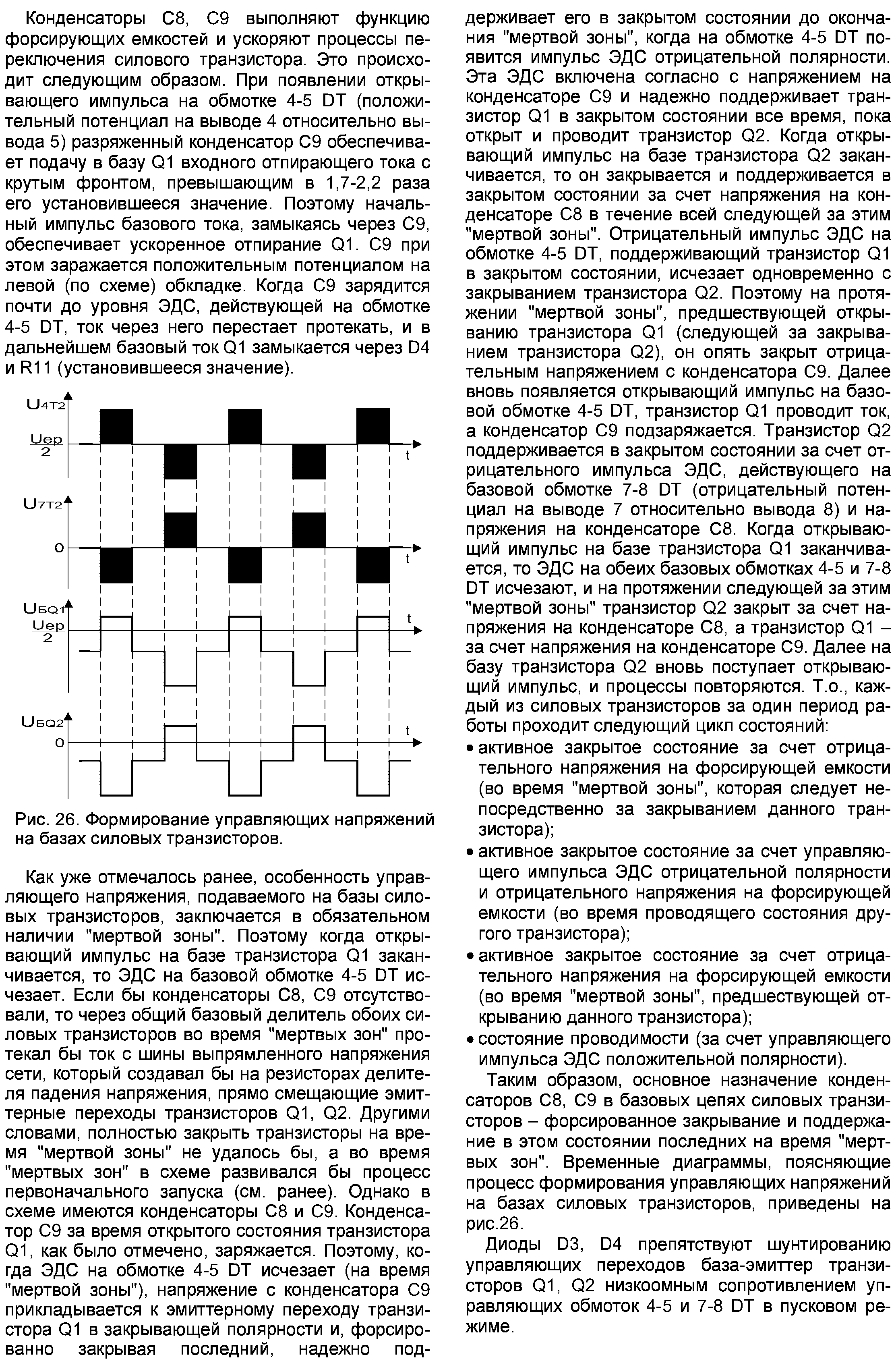

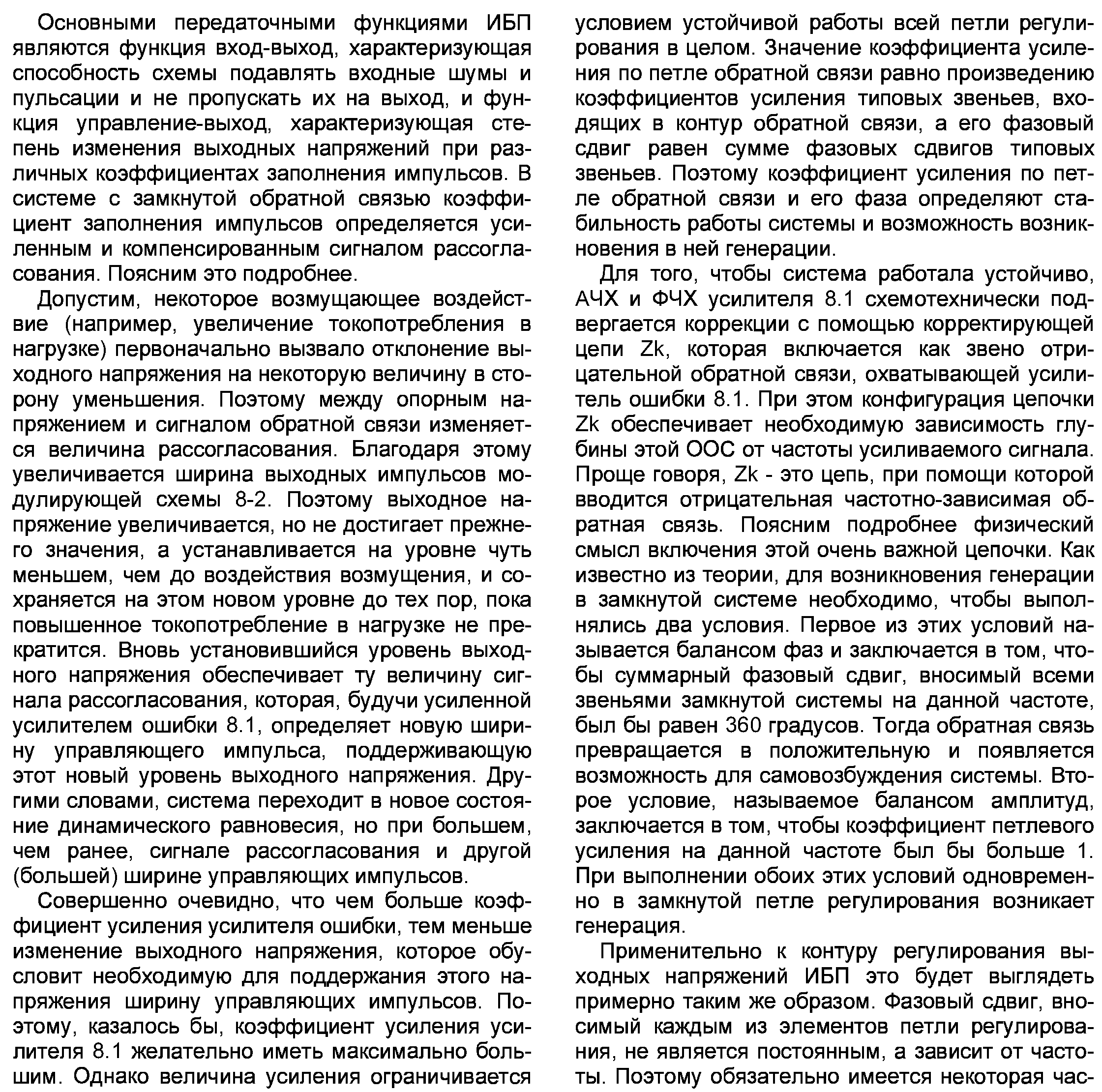

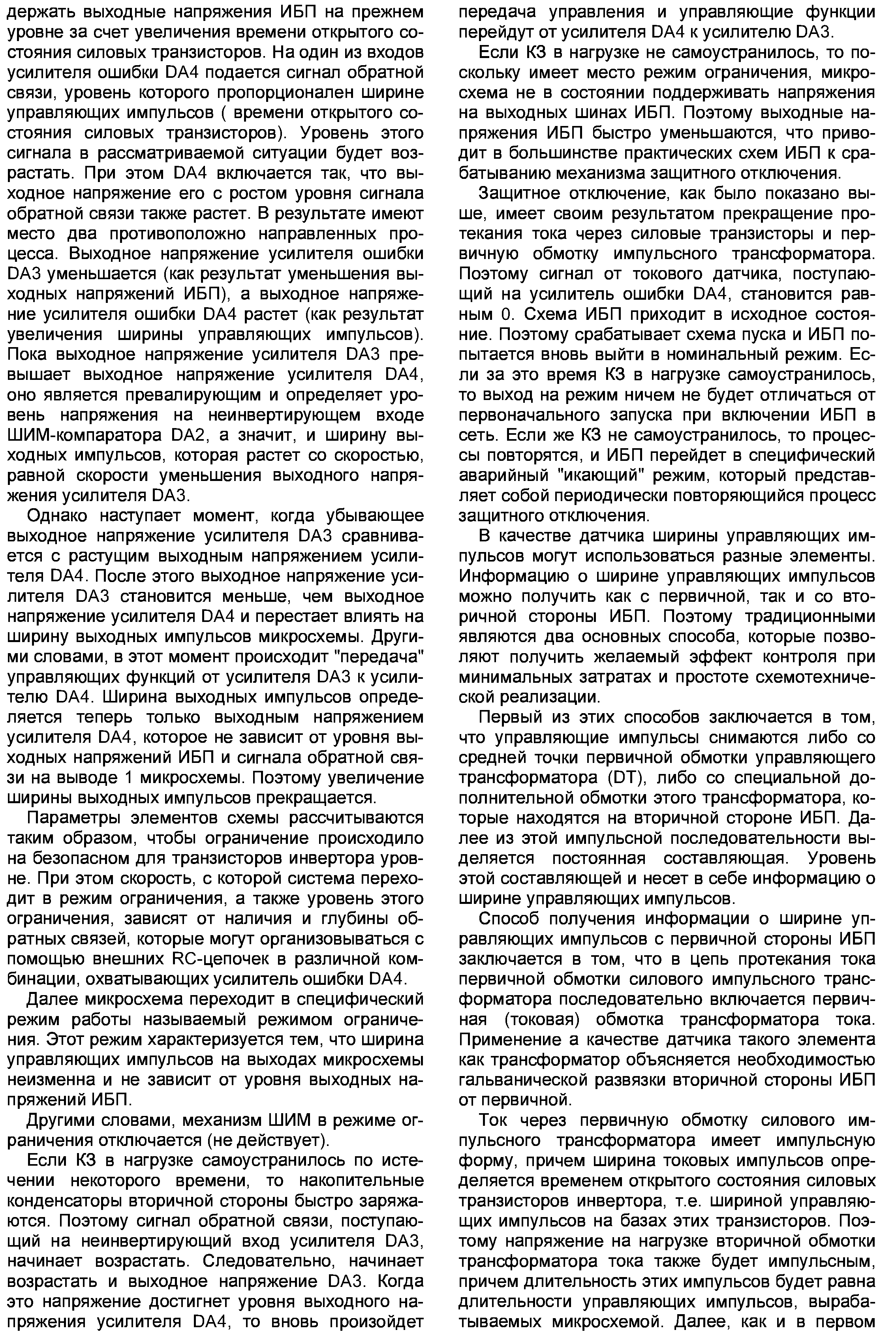

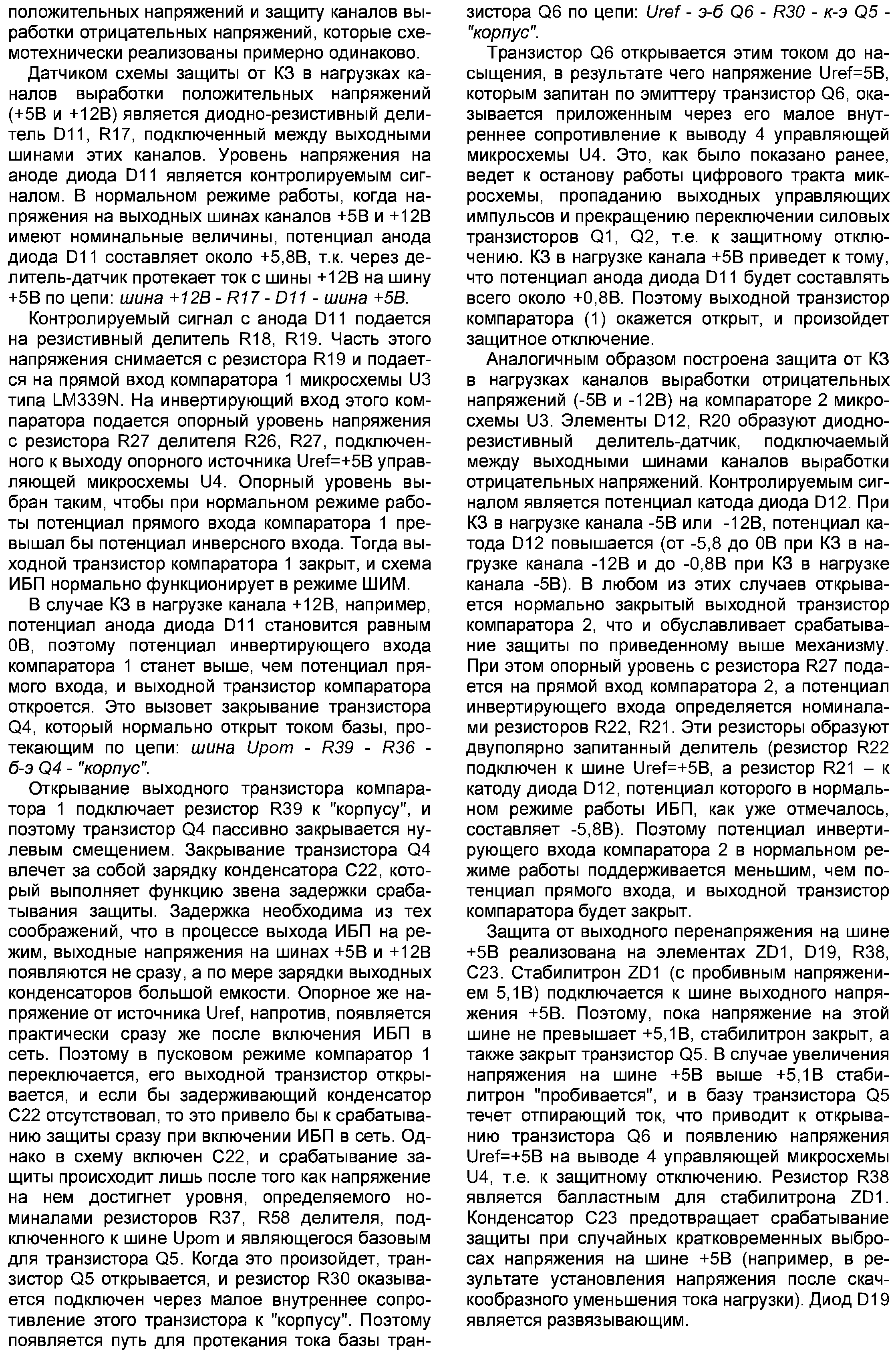

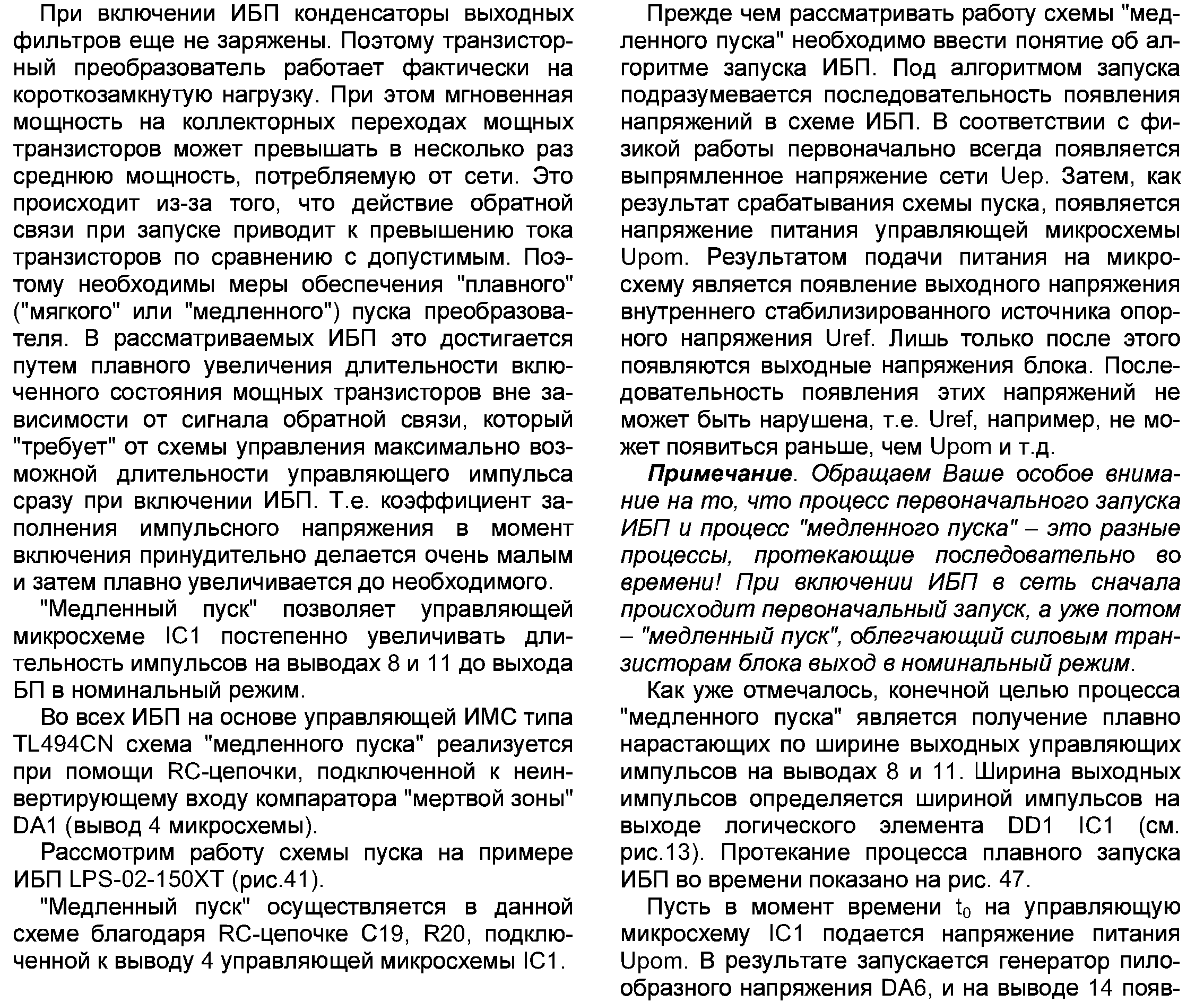

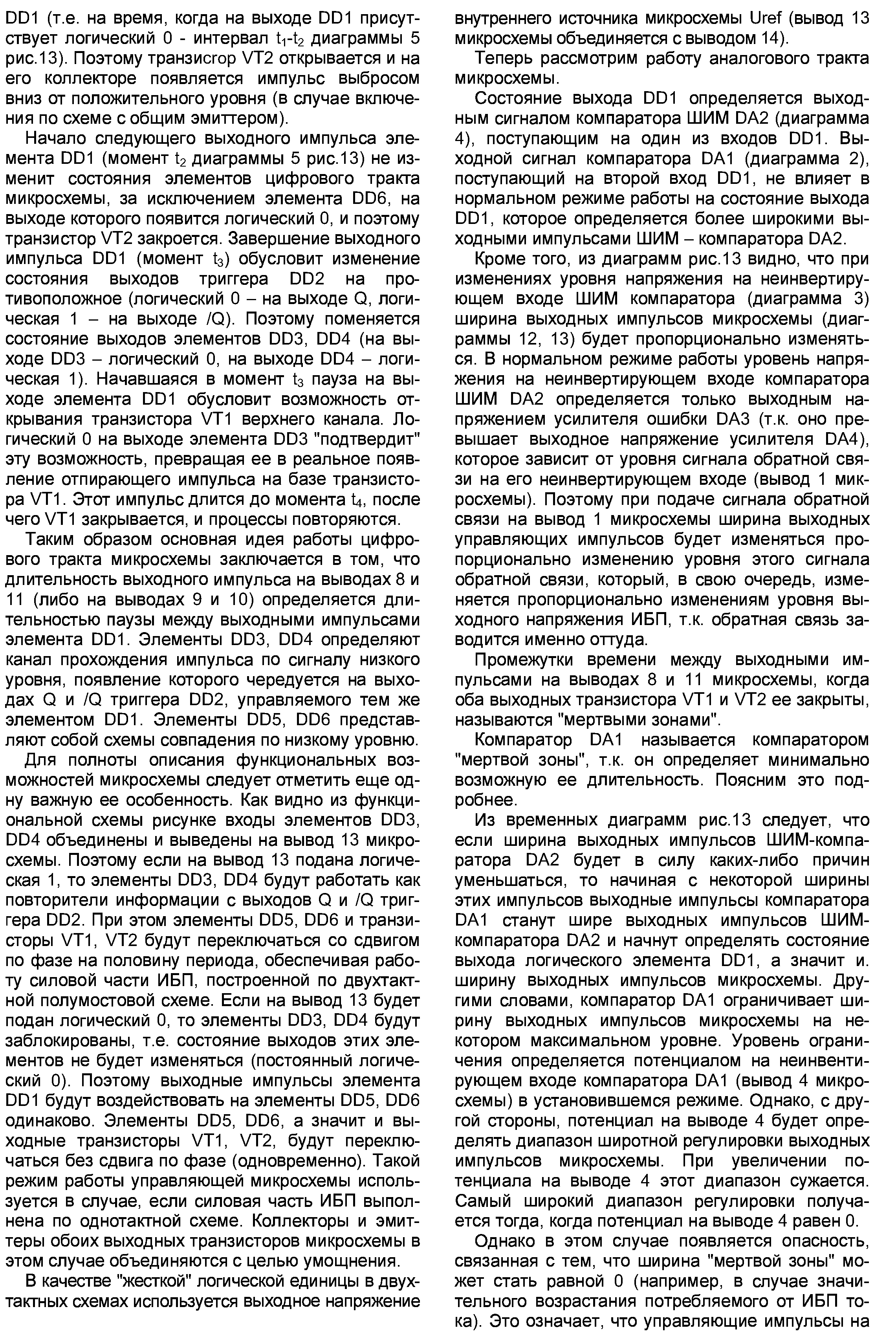

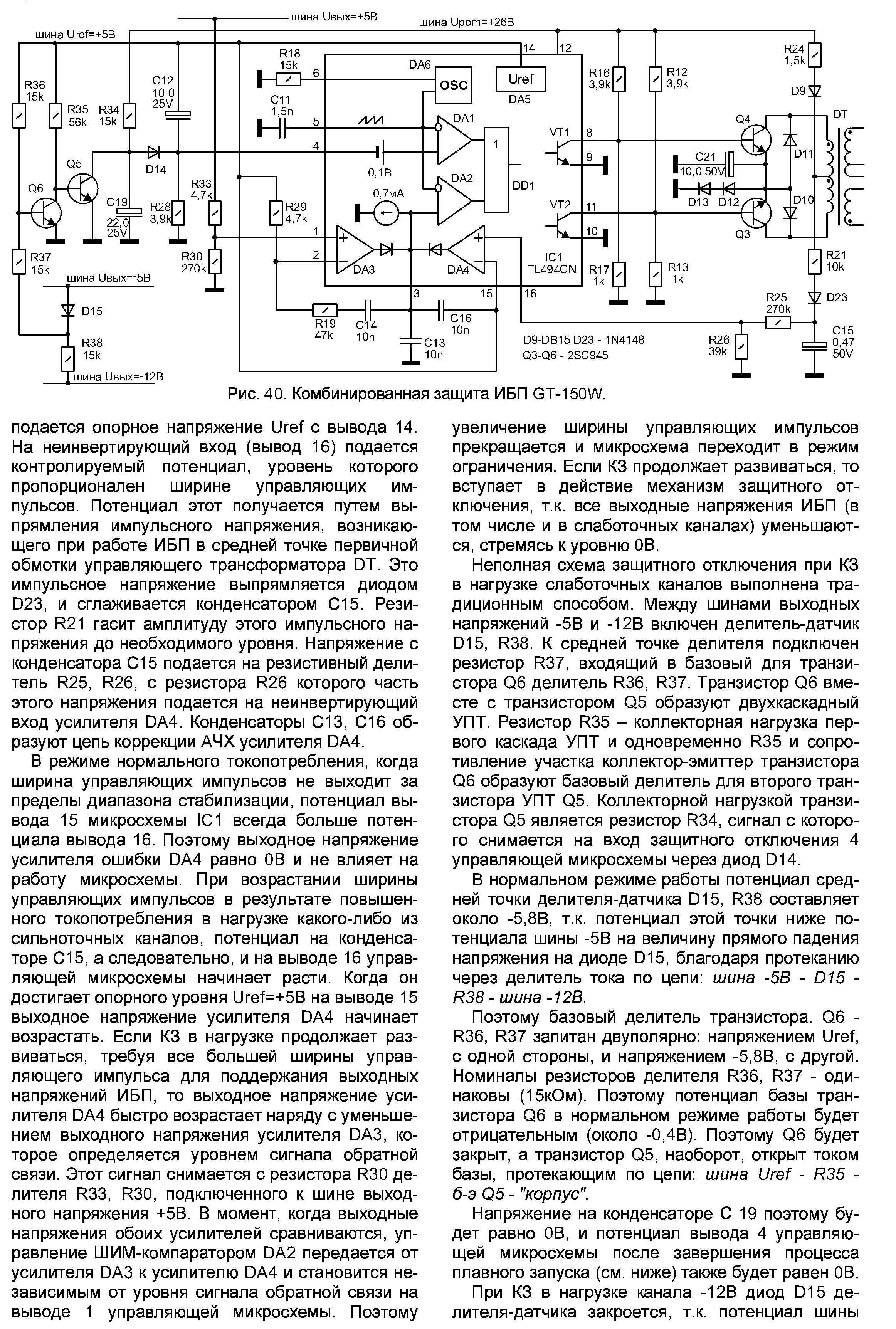

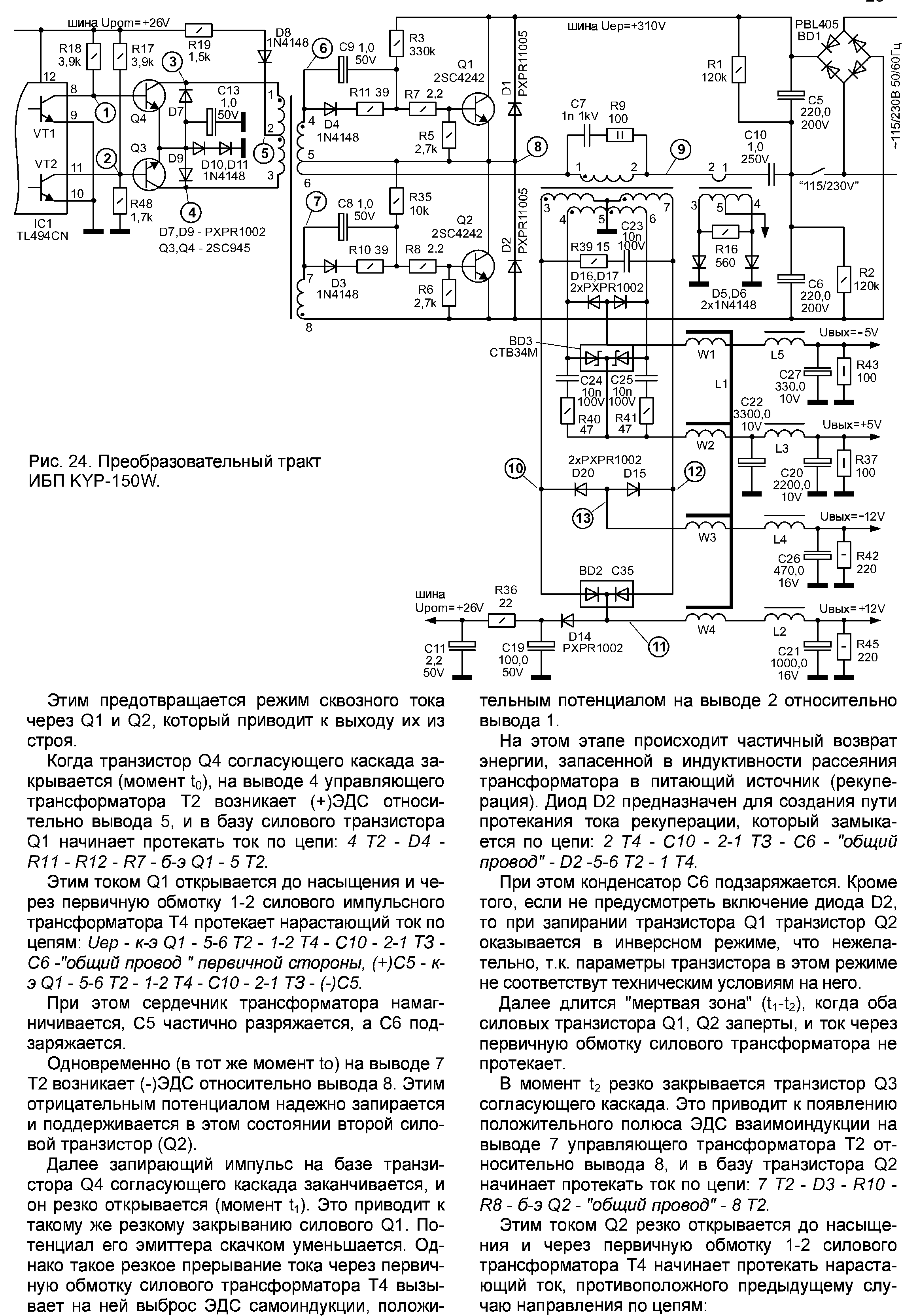

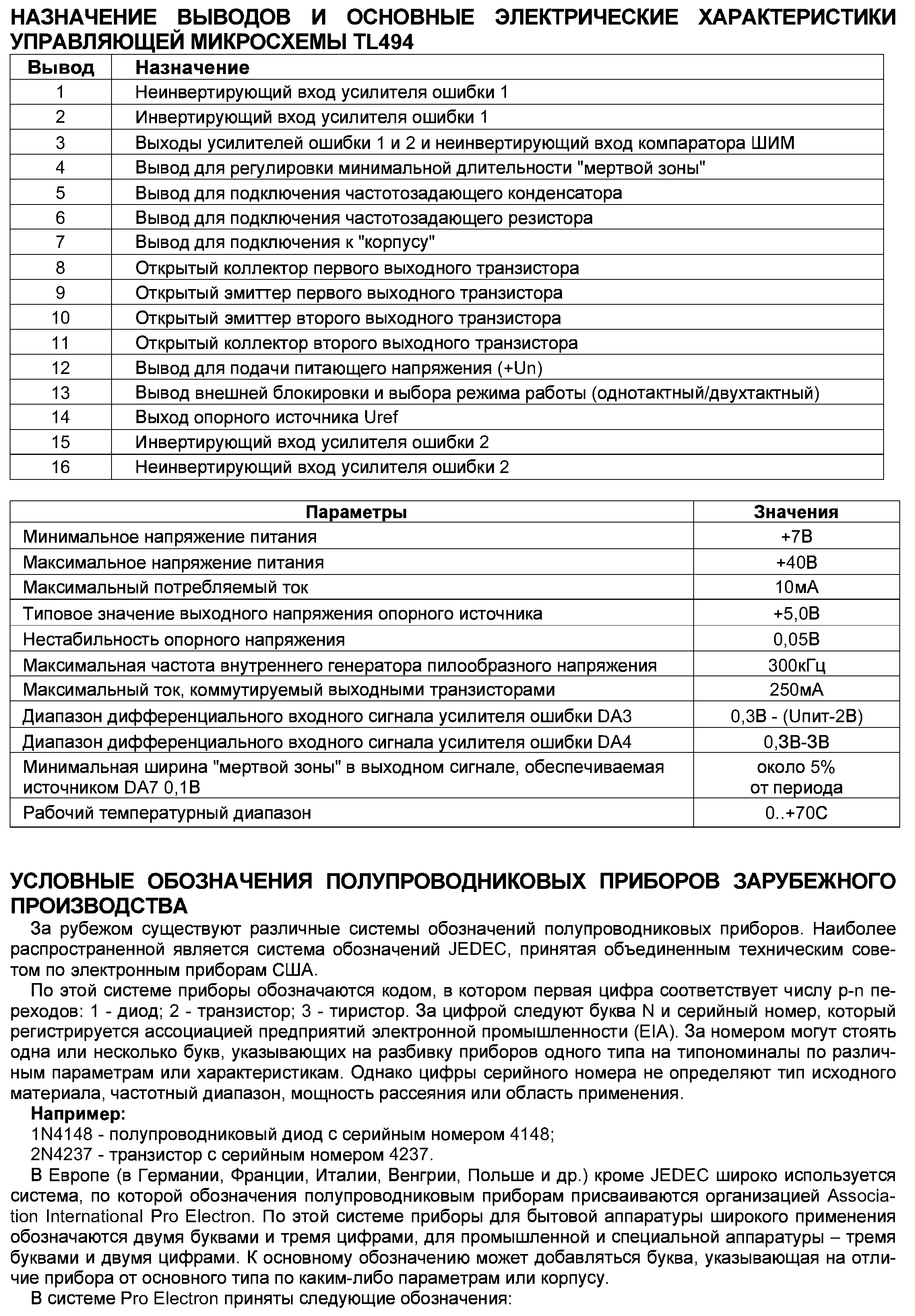

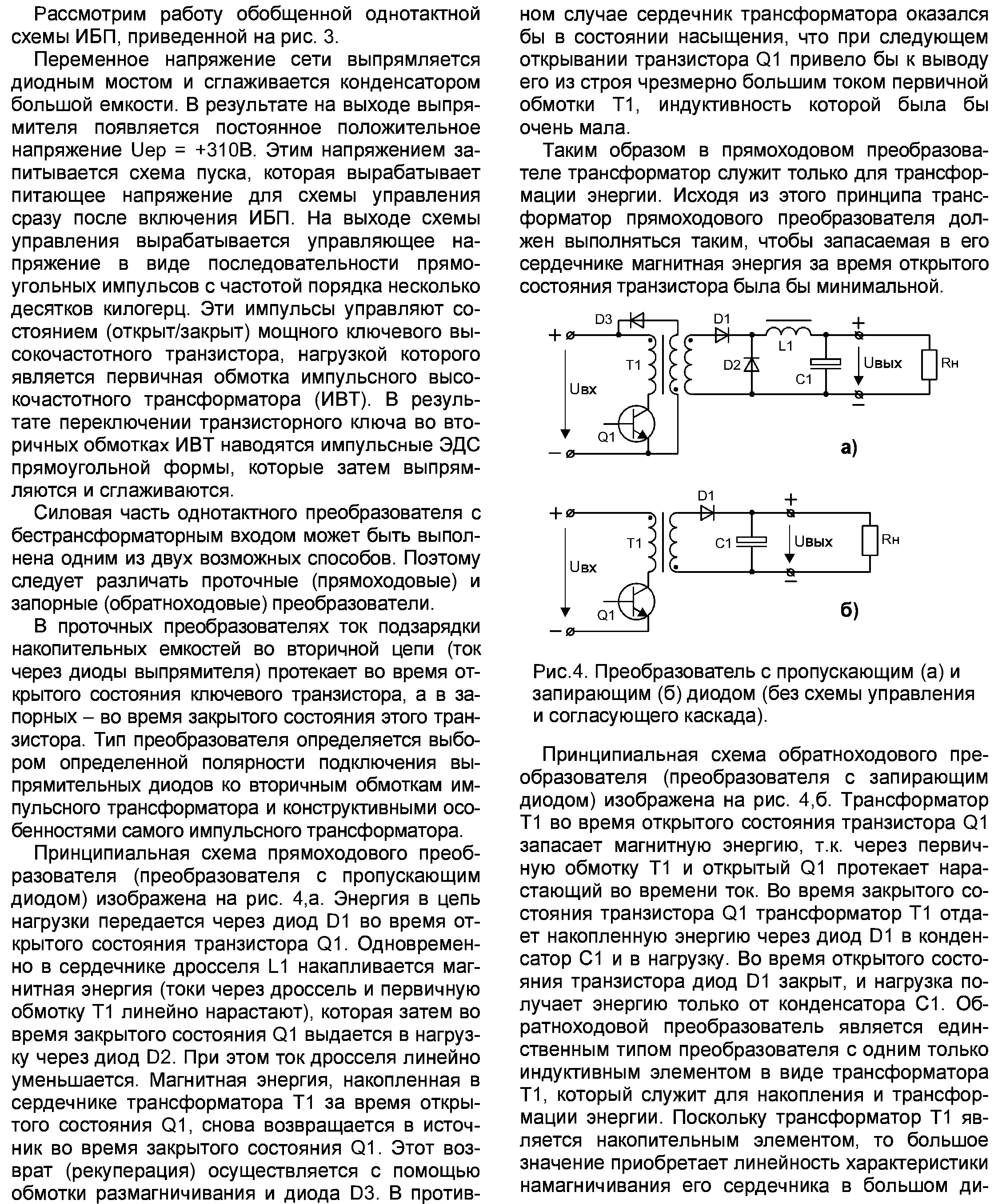

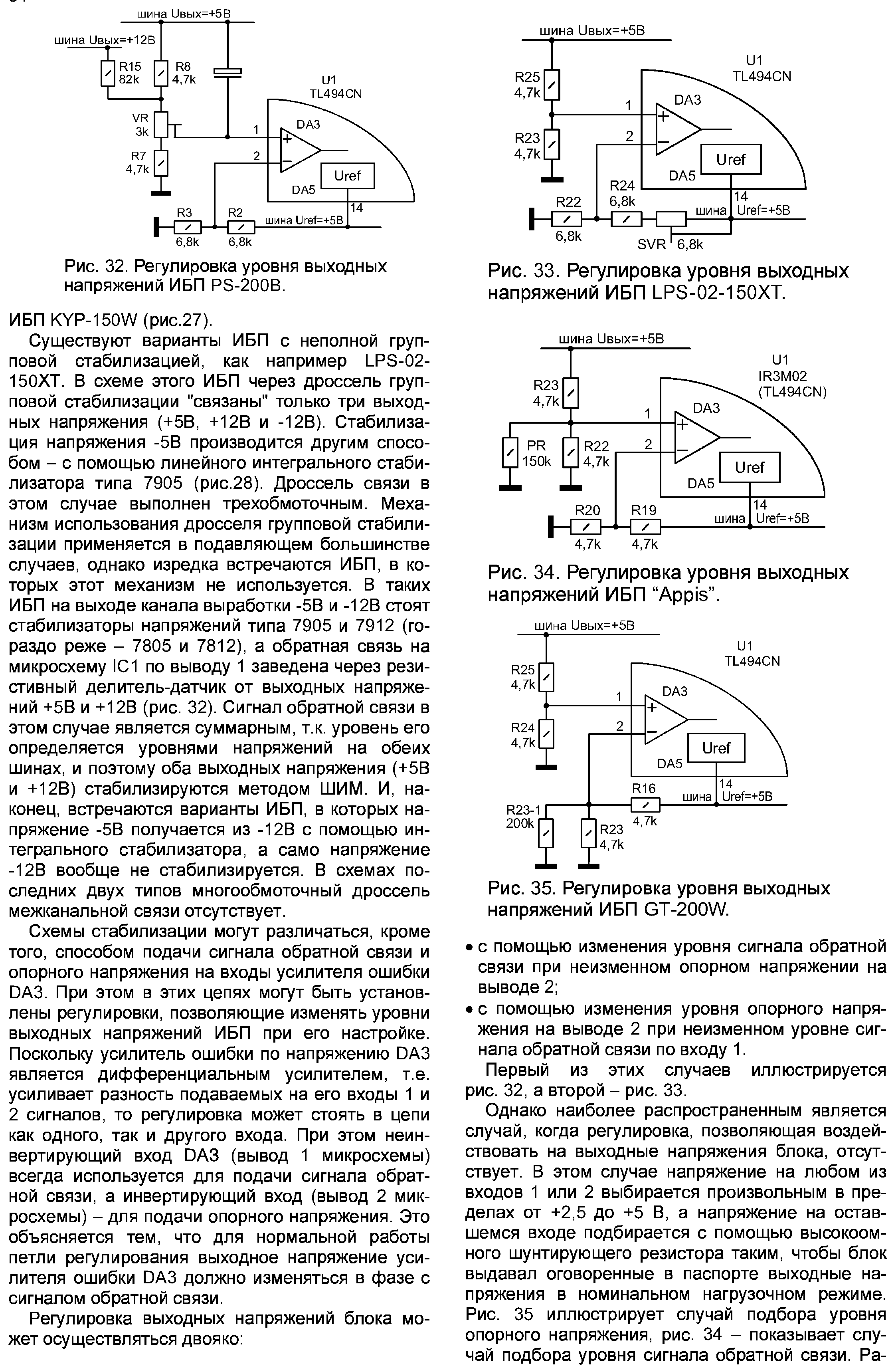

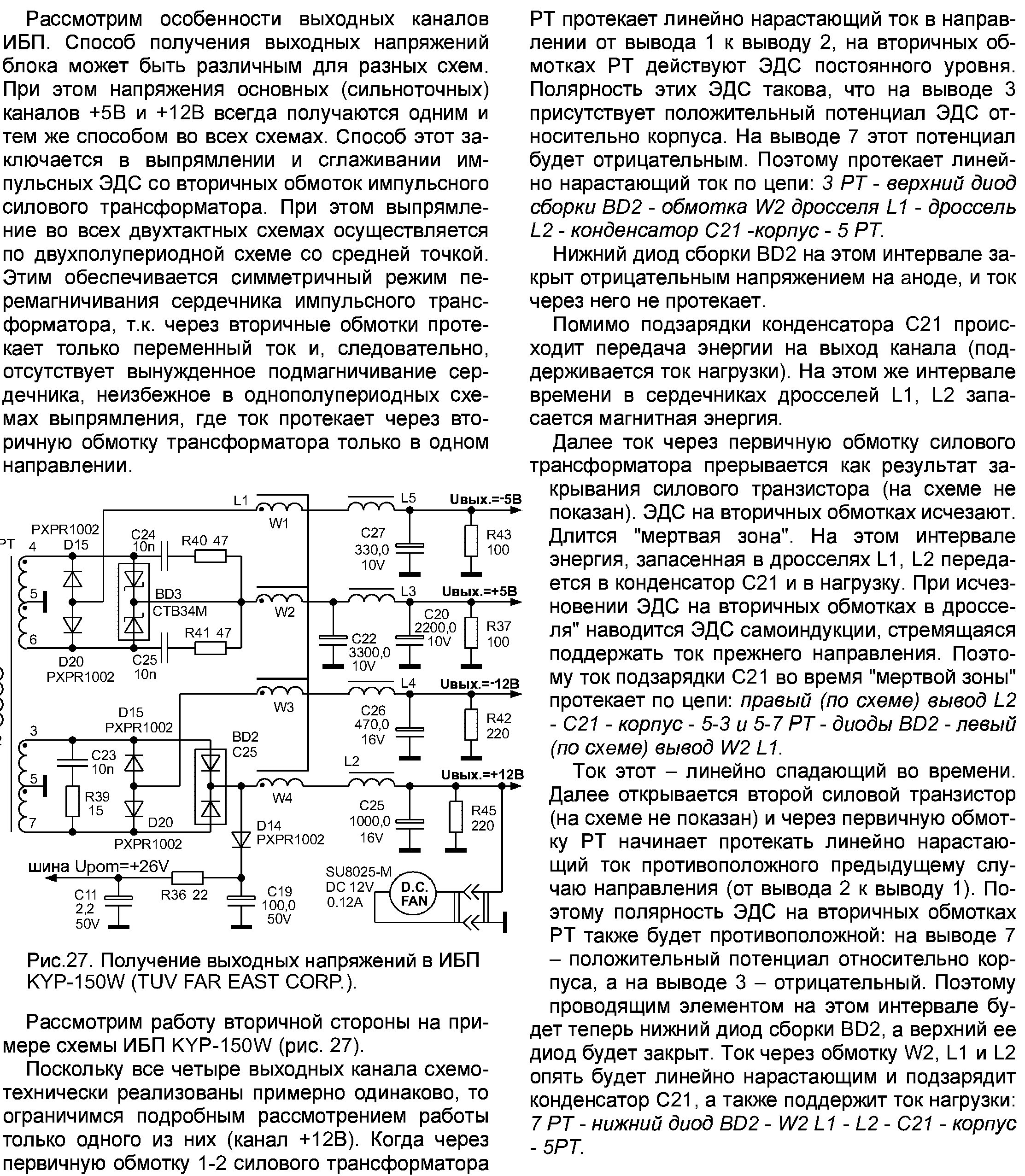

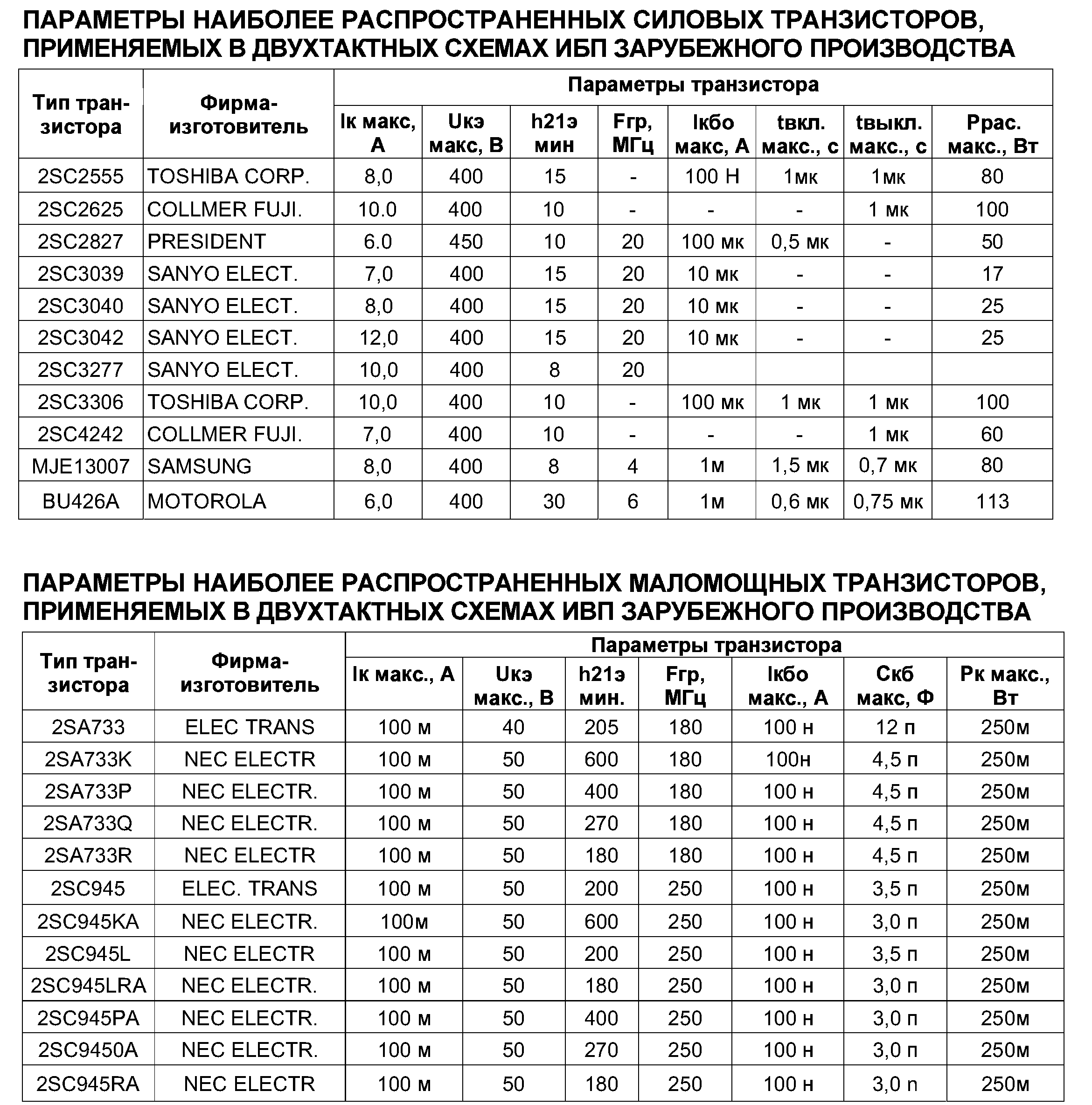

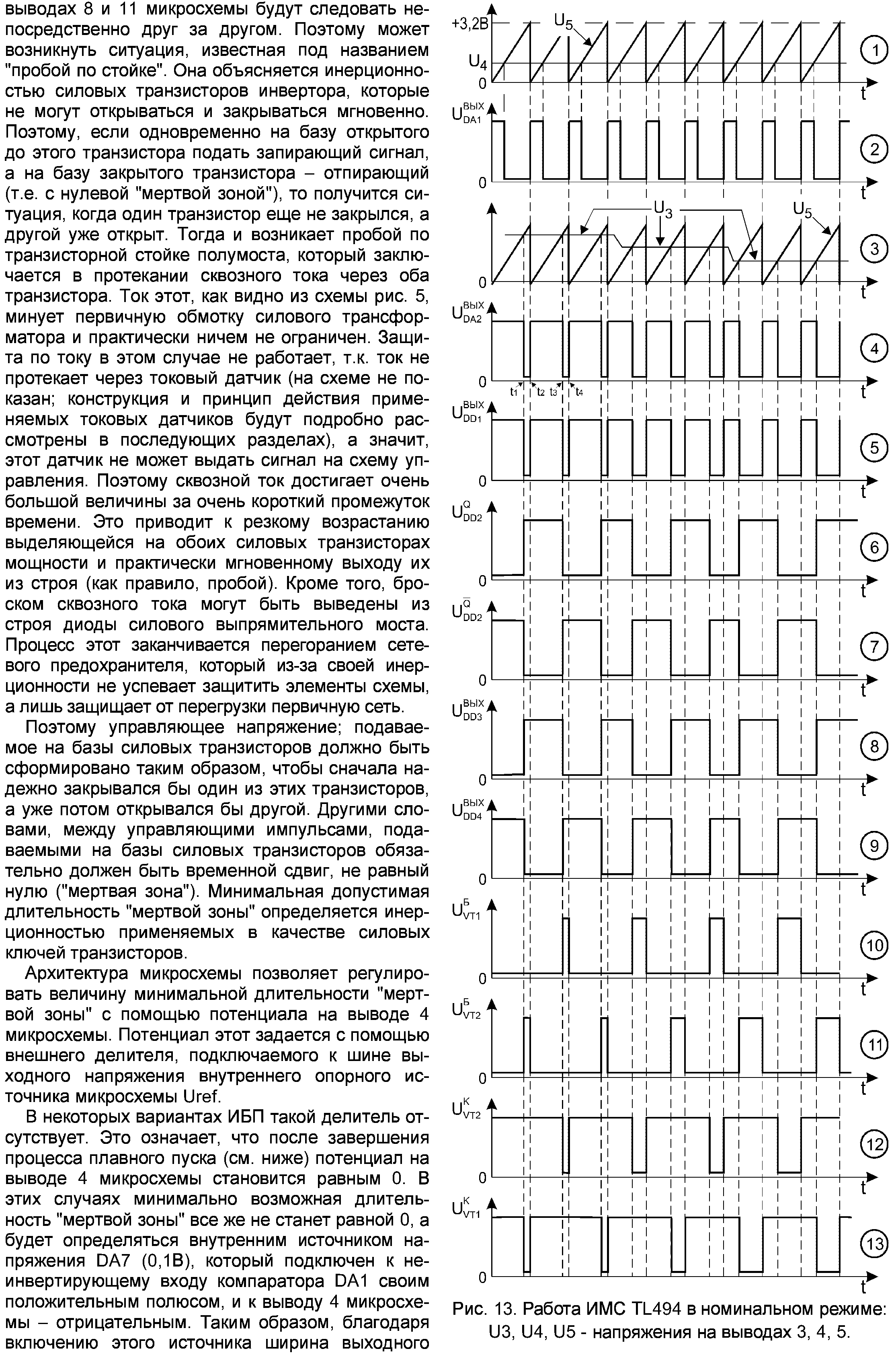

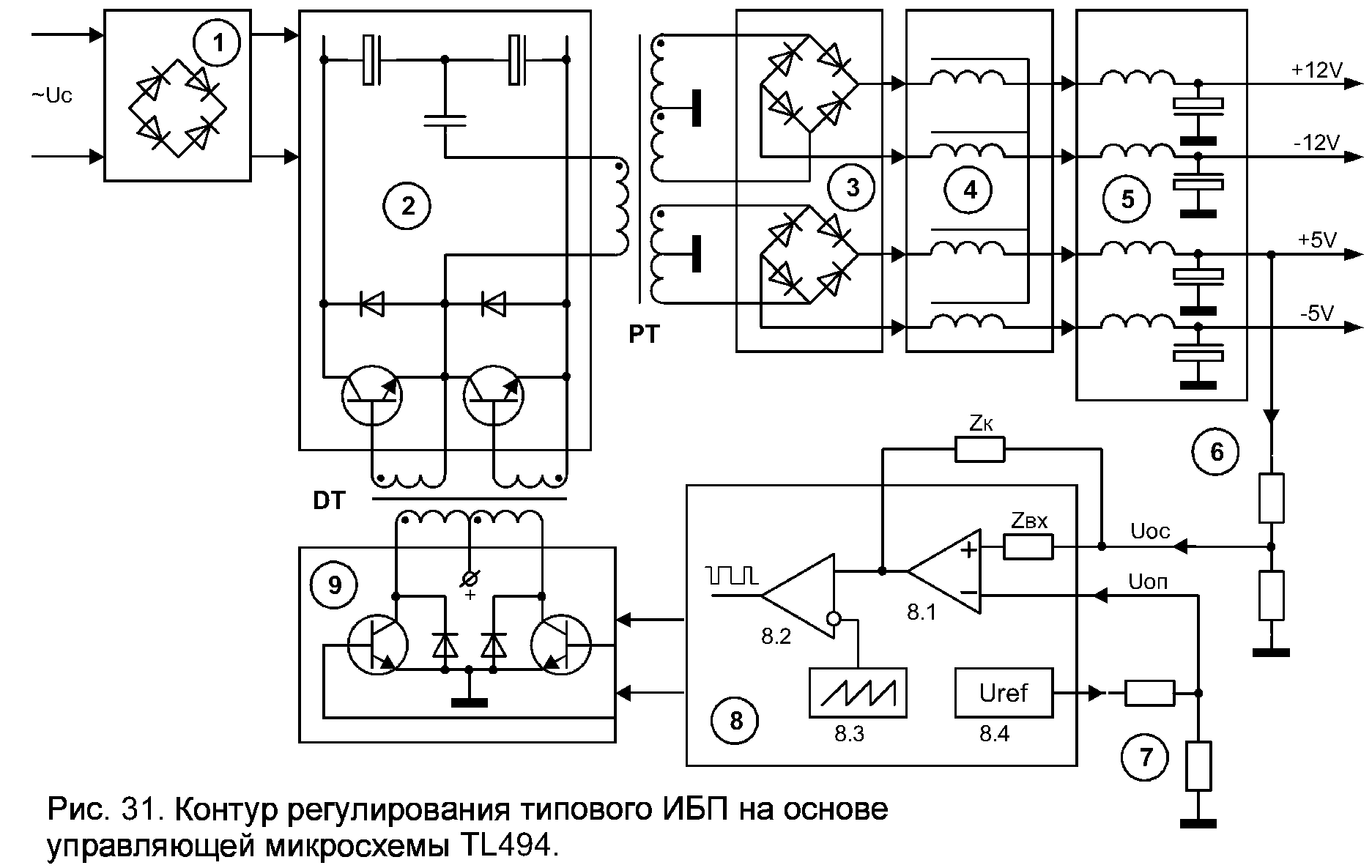

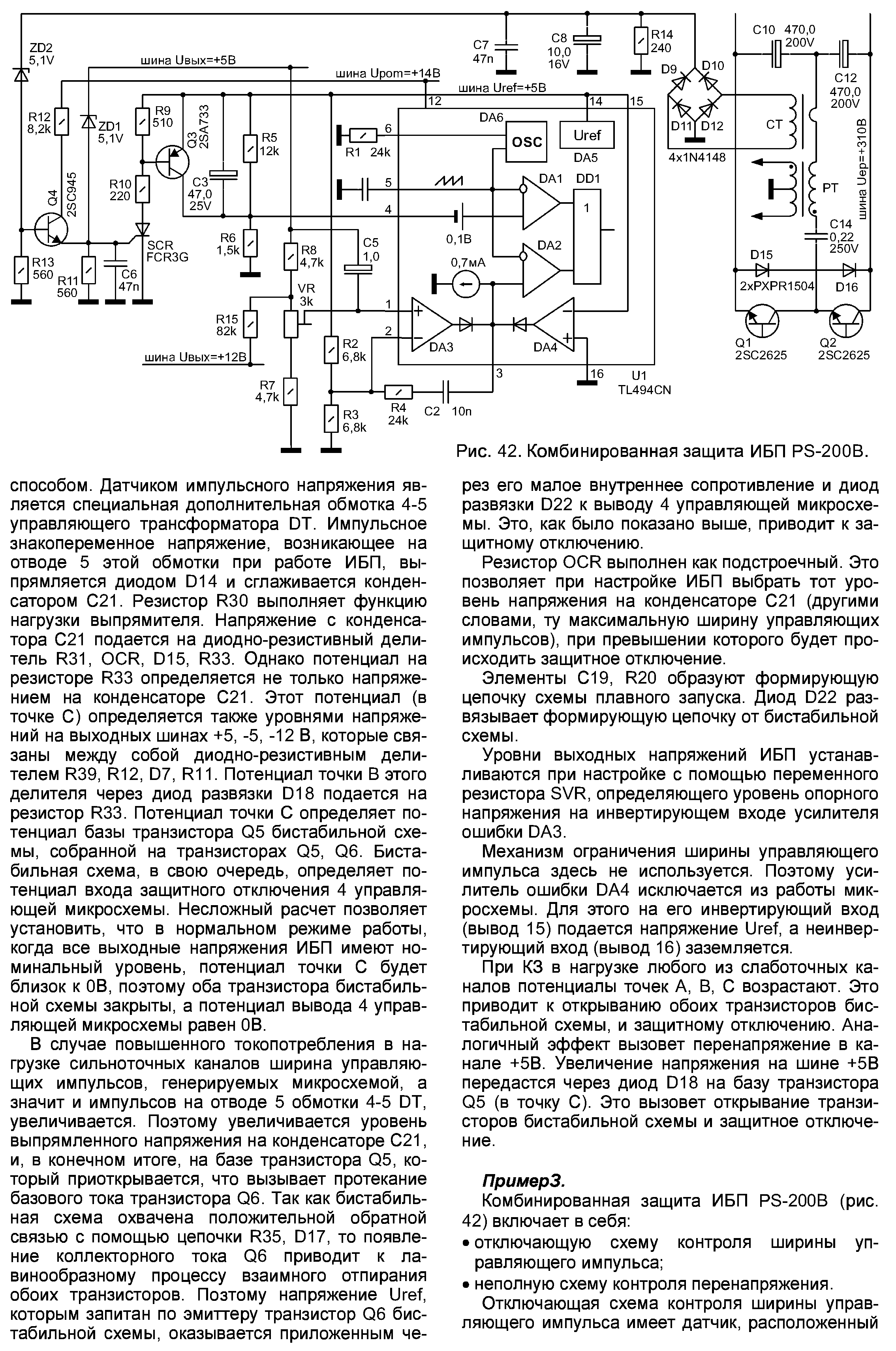

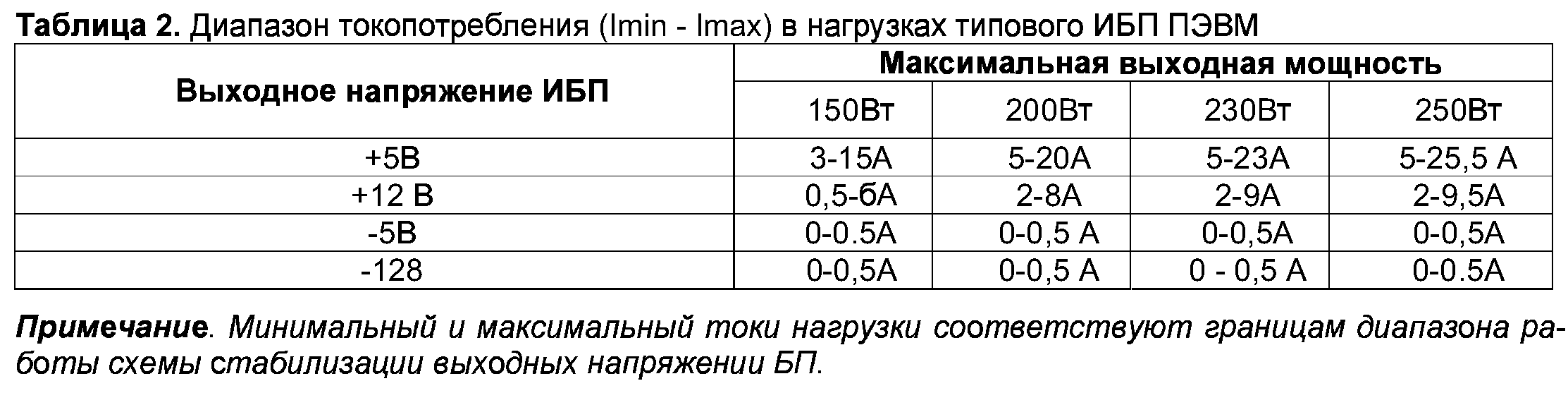

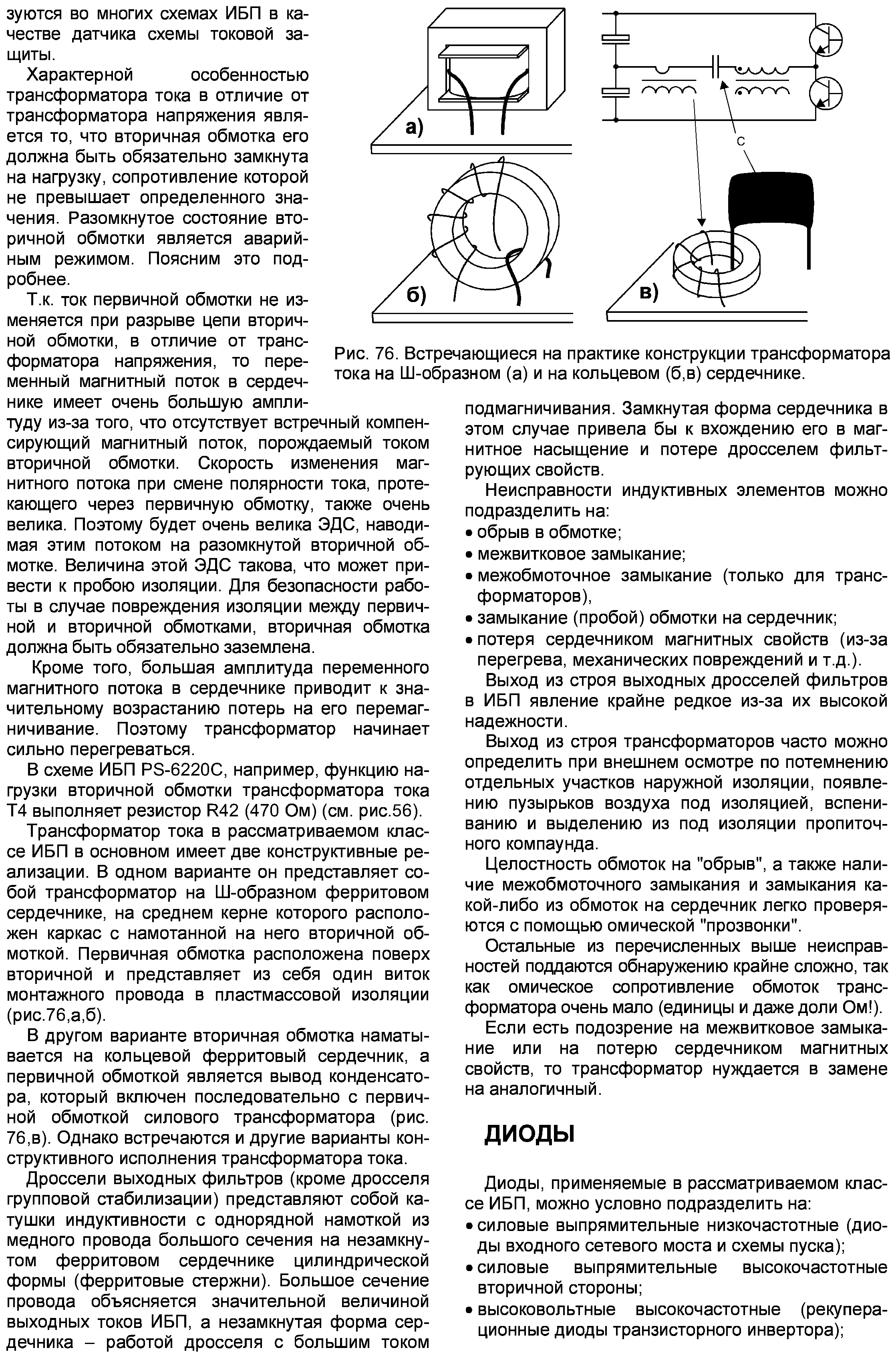

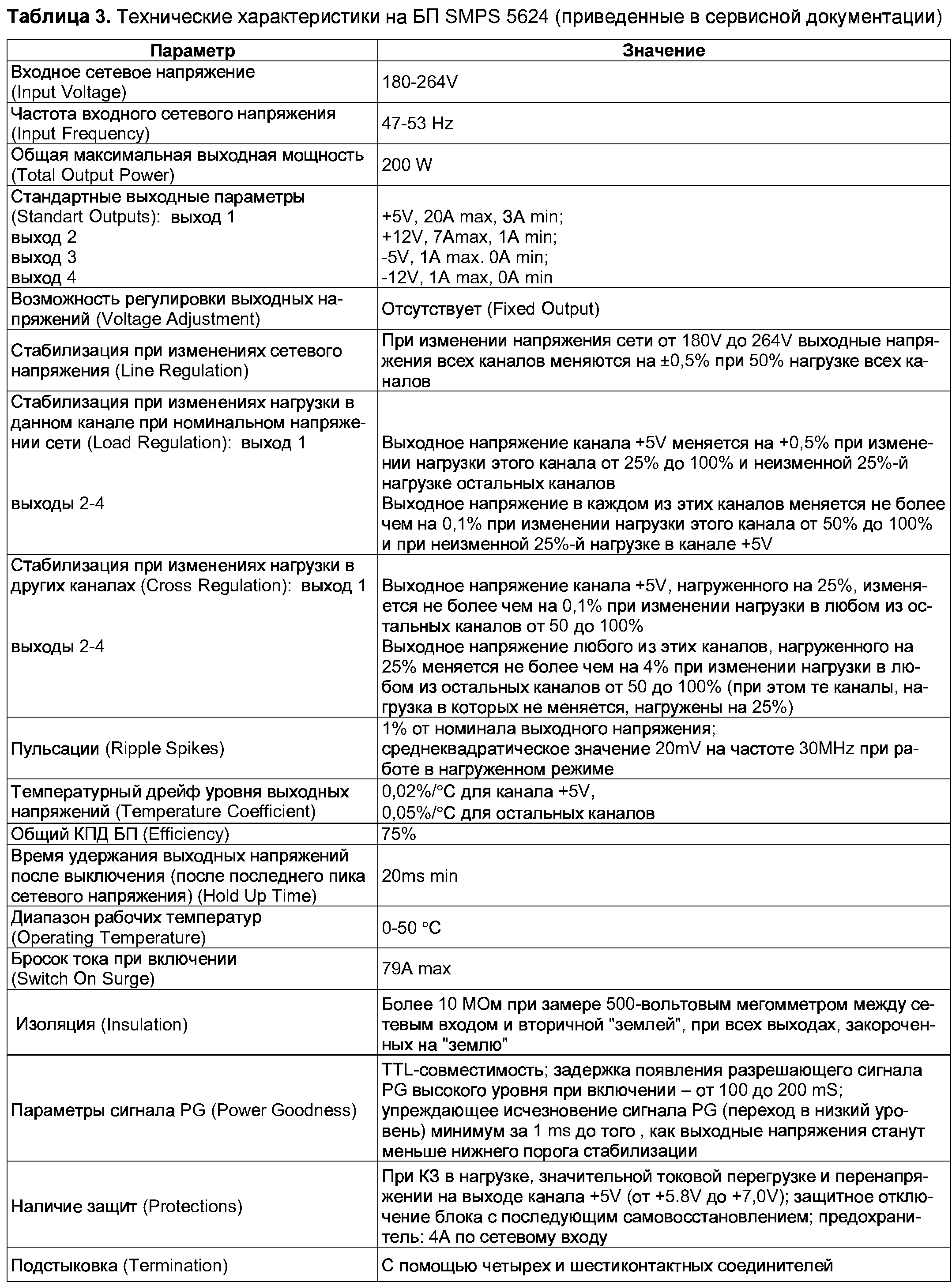

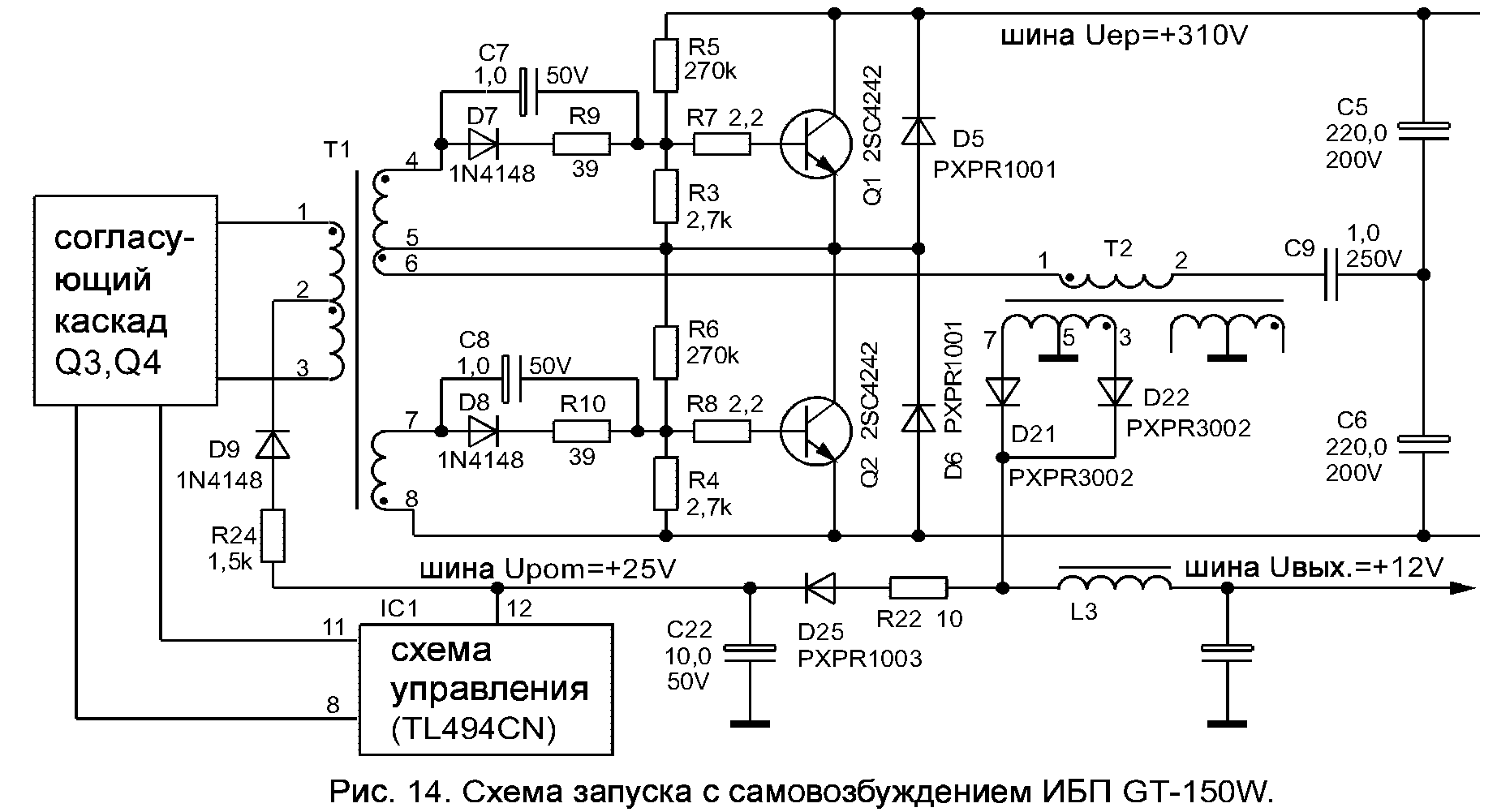

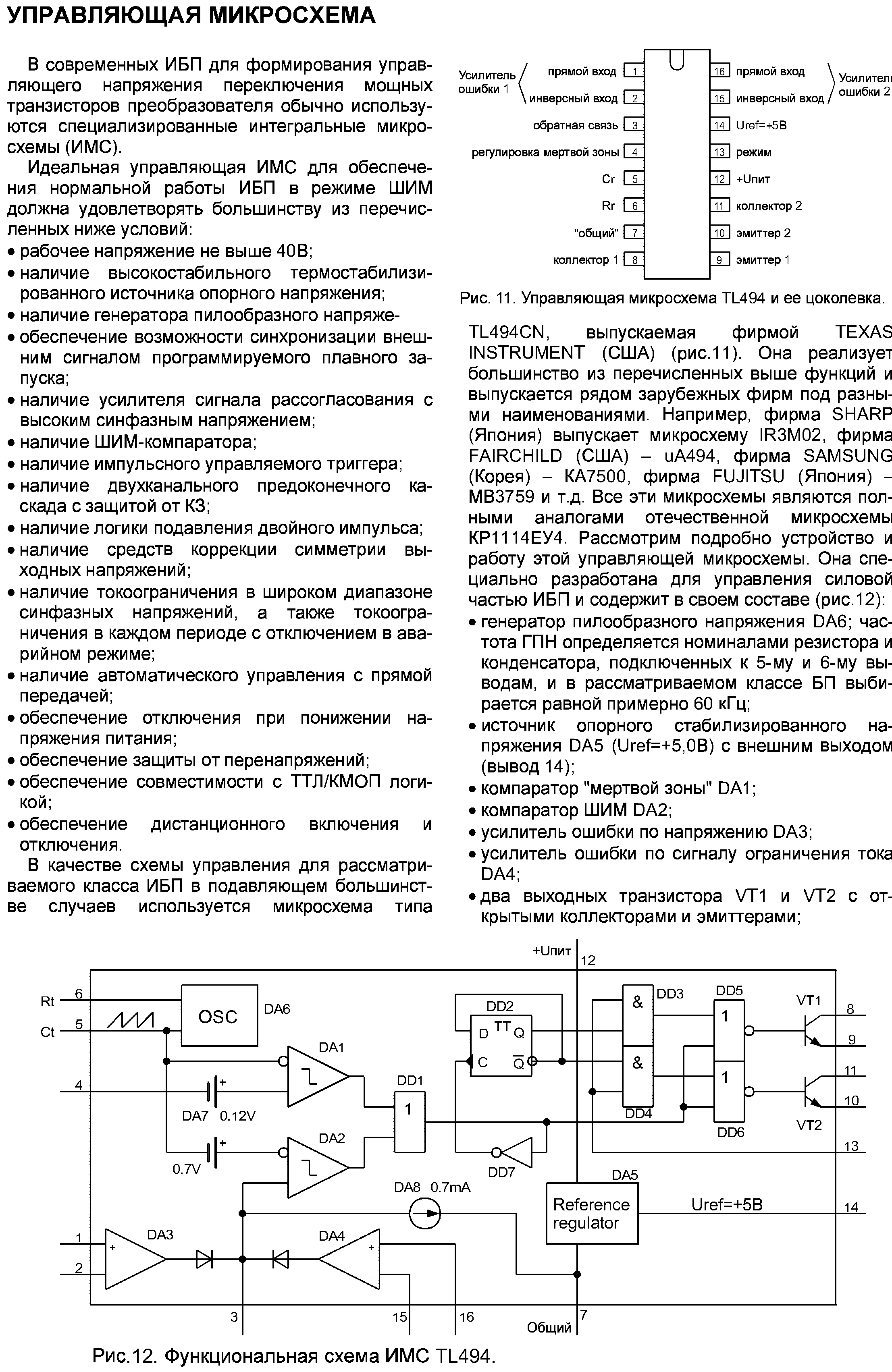

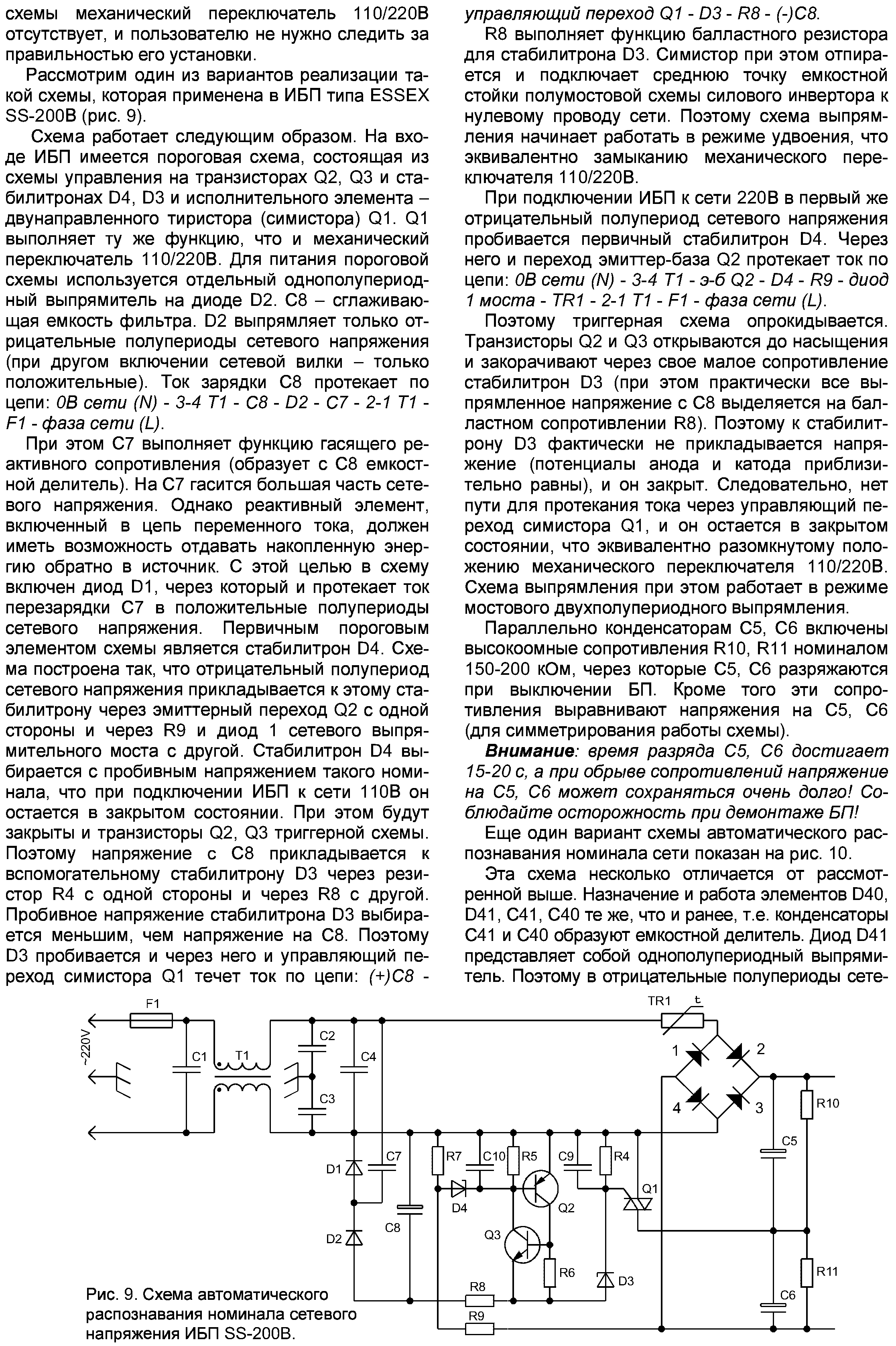

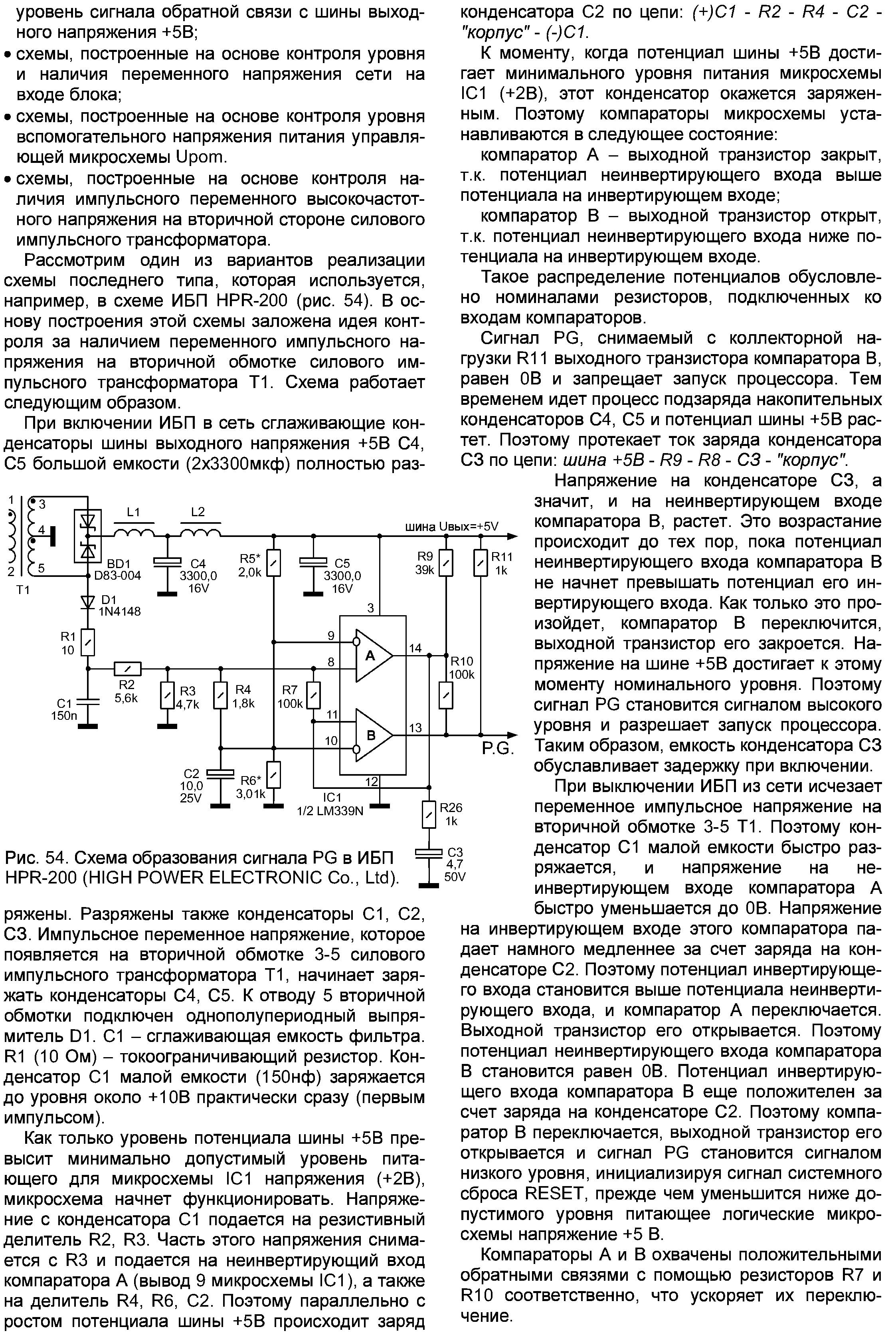

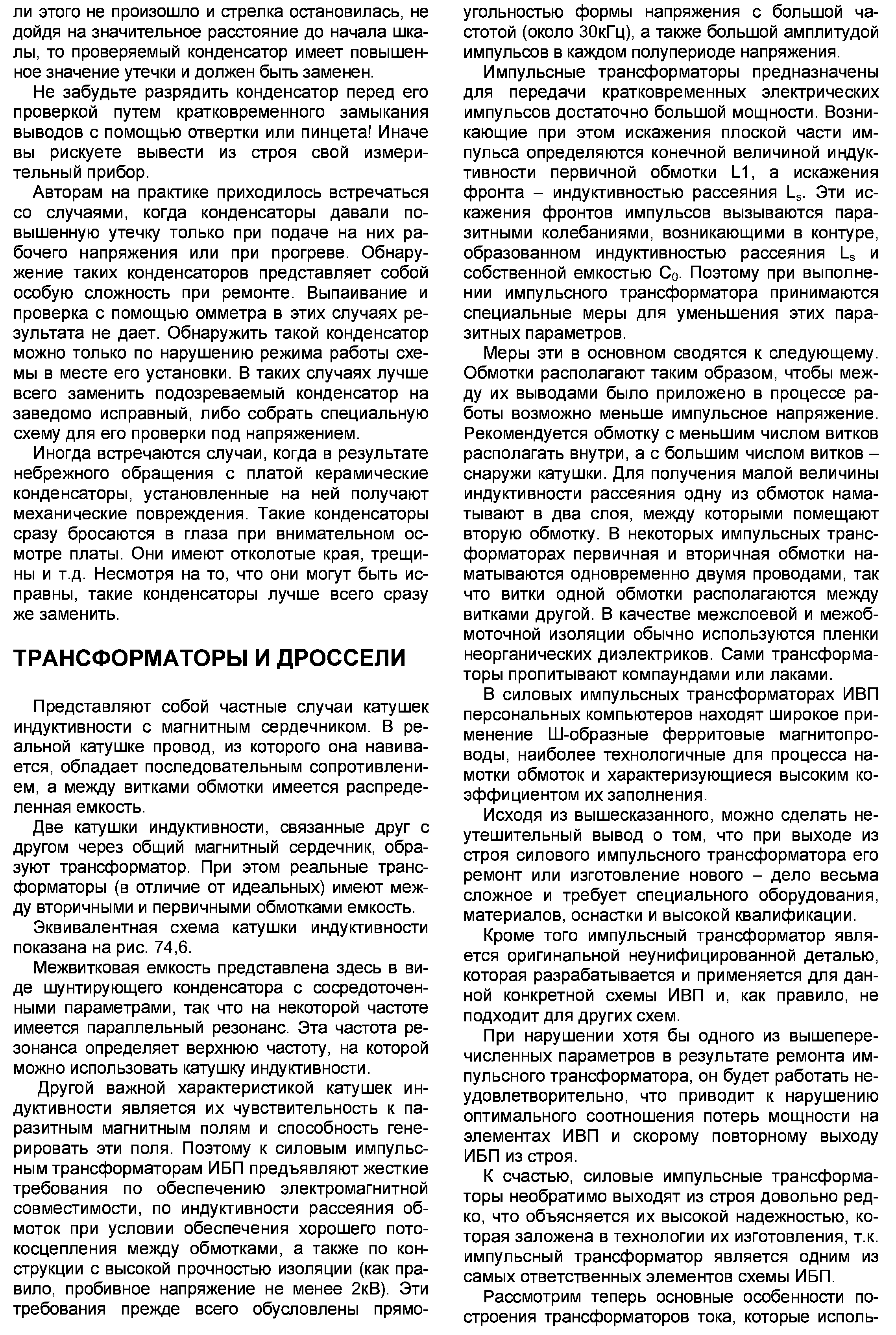

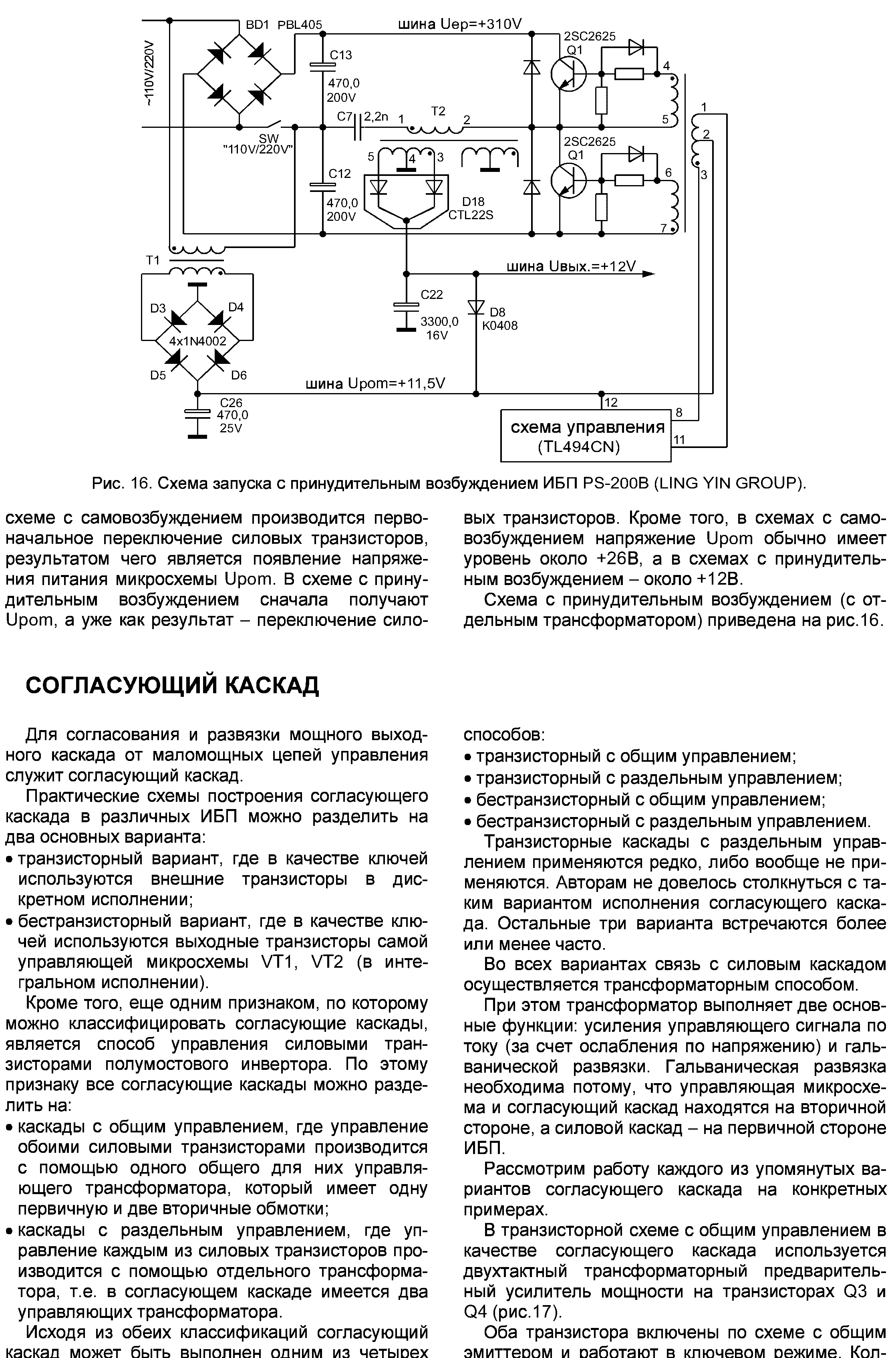

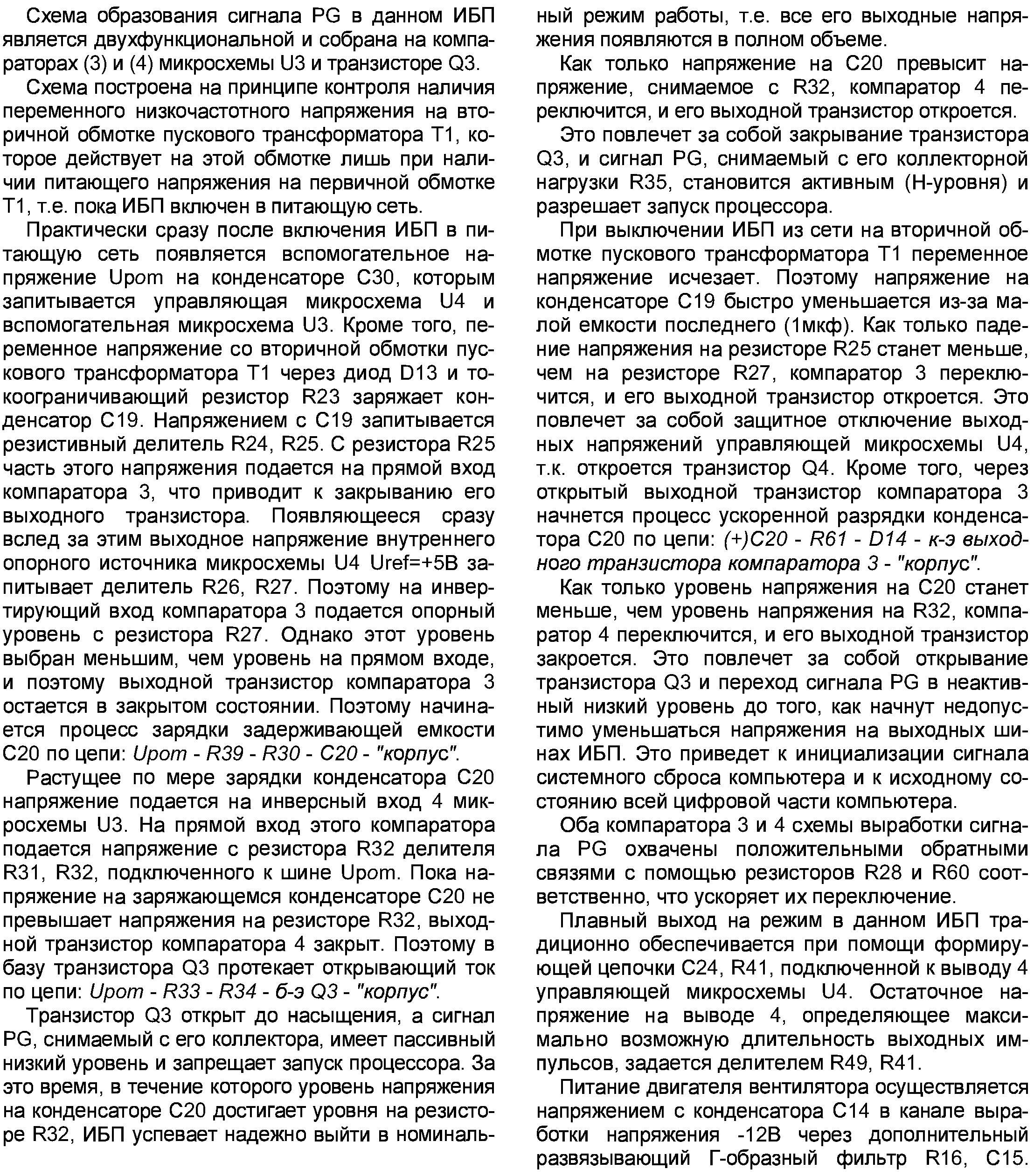

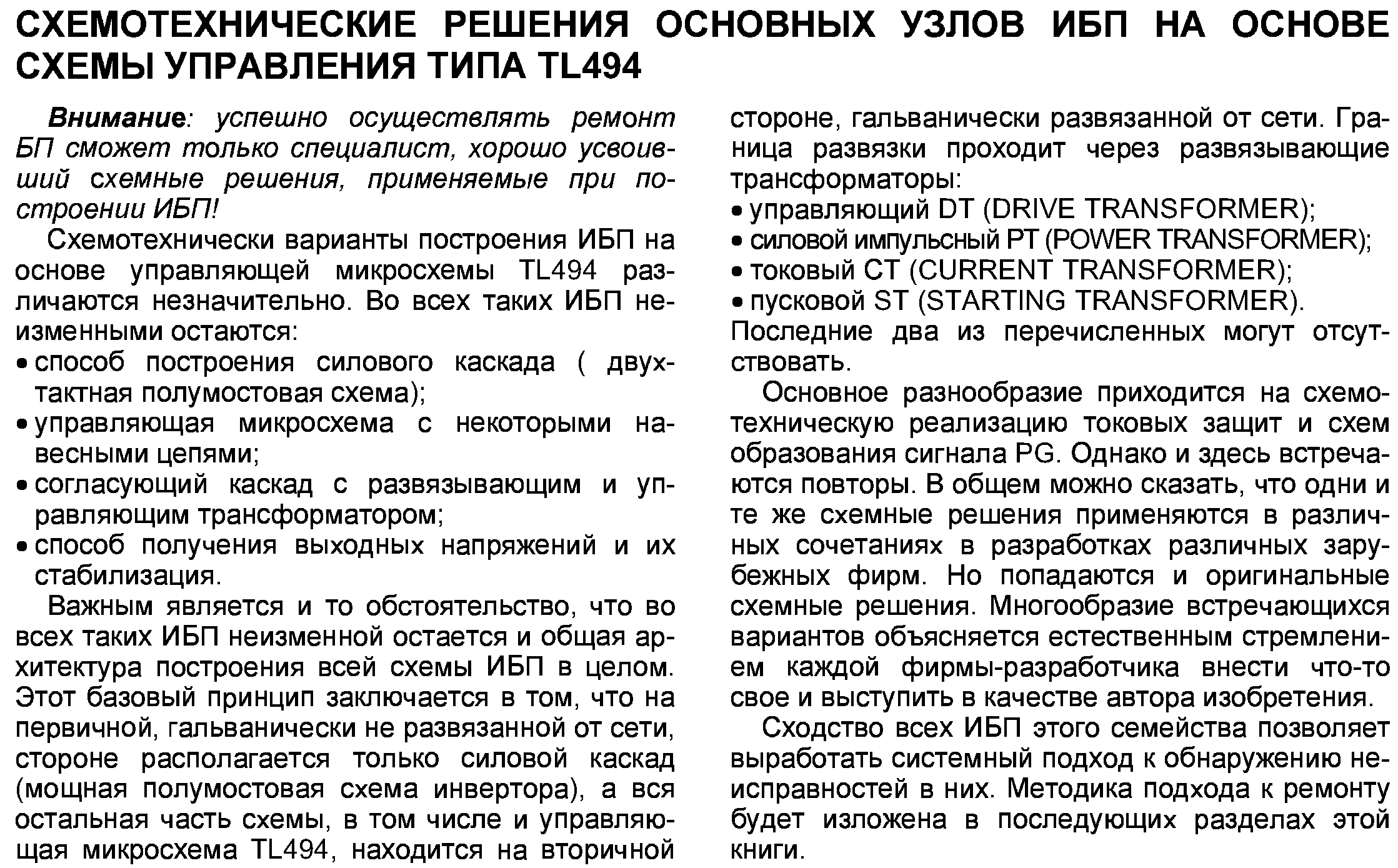

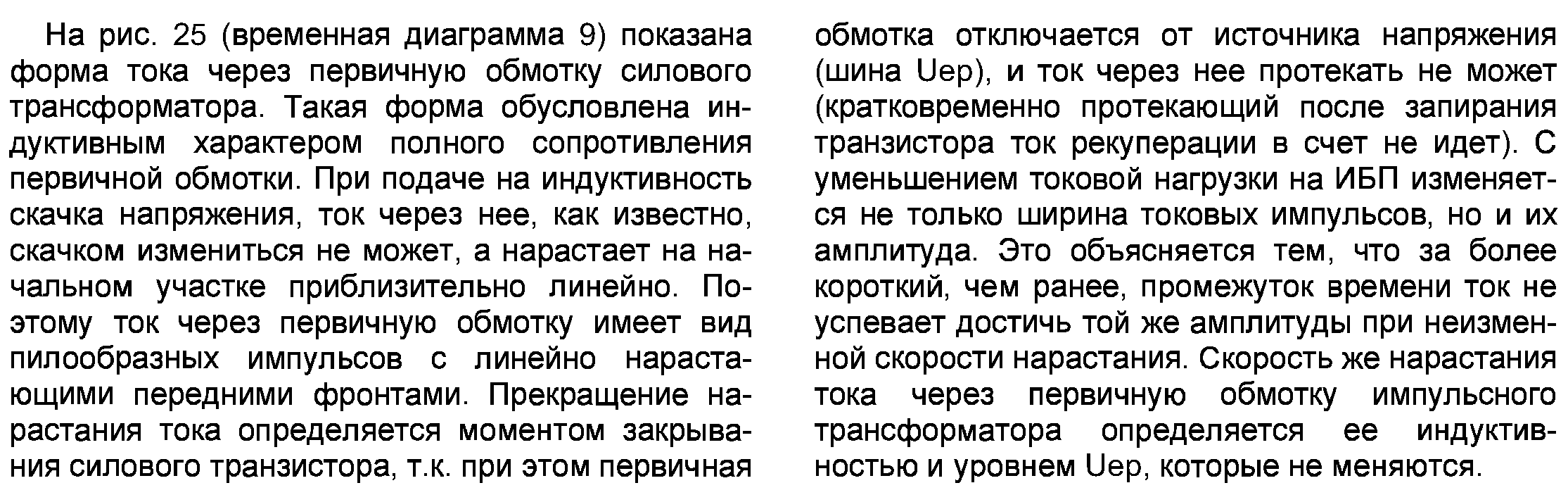

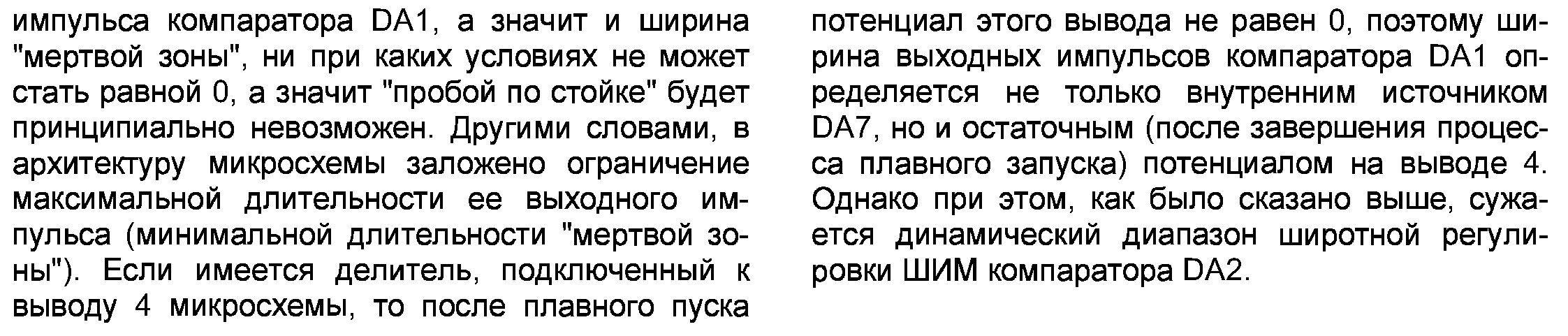

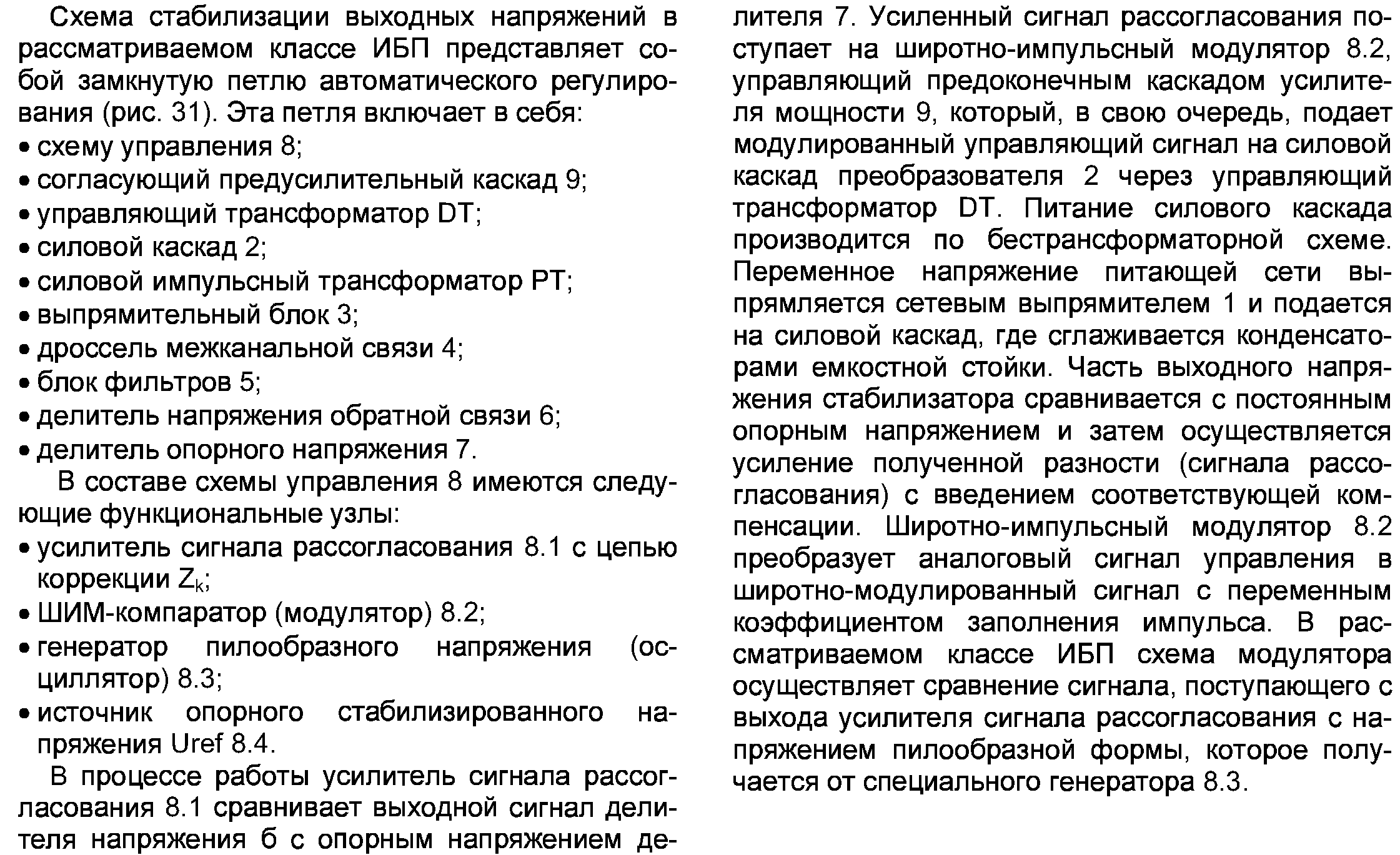

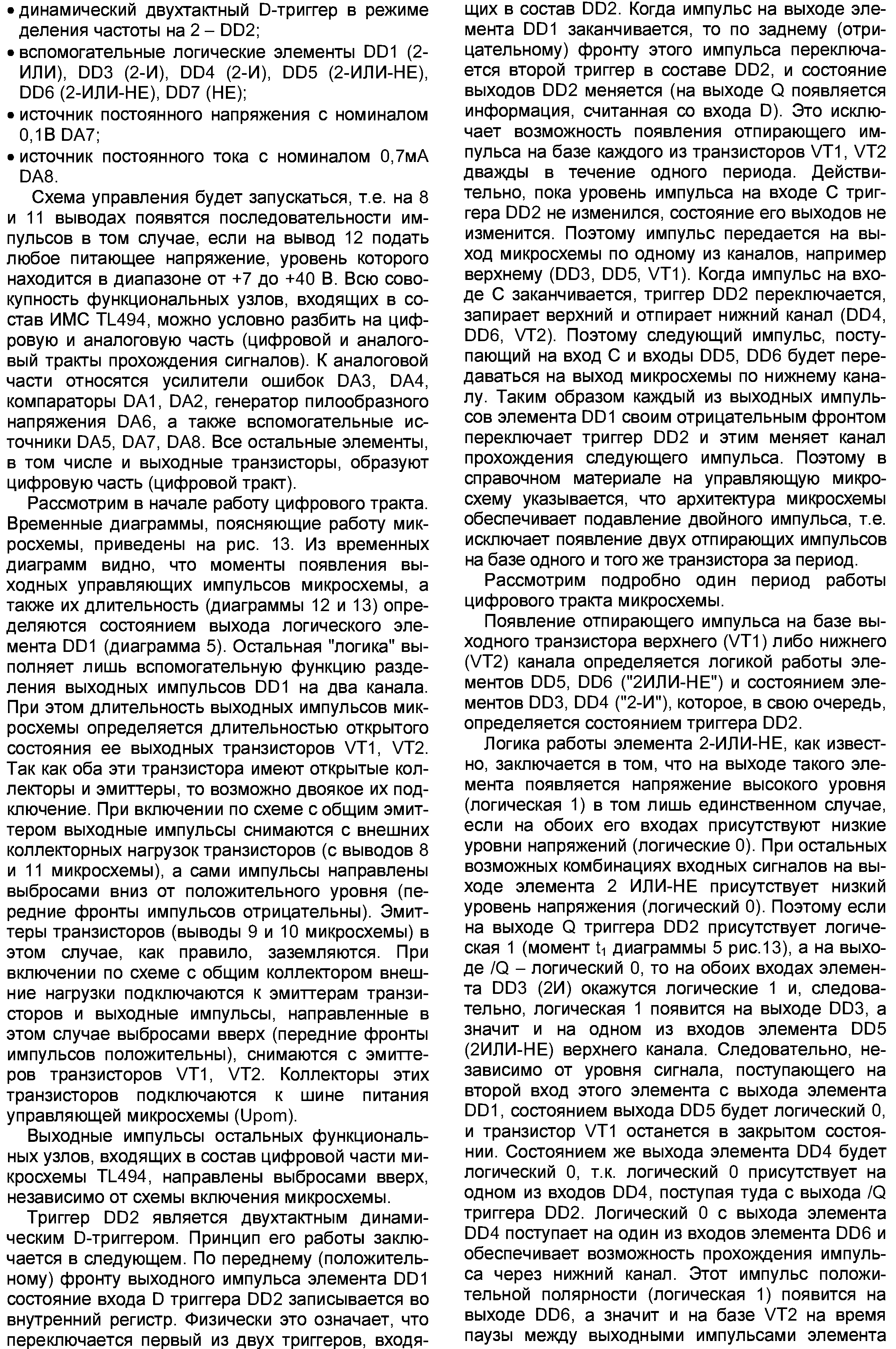

В связи с невозможностью из-за длины линии питания предсказать изменения напряжения питания в точке подключения каждого отдельного СВТ, устройства выпрямления, стабилизации, сглаживания питания либо встроены в СВТ, либо выполнены в виде отдельных блоков, рассчитанных на одно СВТ или небольшое их количество. Отдельно выполненные блоки подключаются между розетками схемы питания СВТ и самим СВТ.

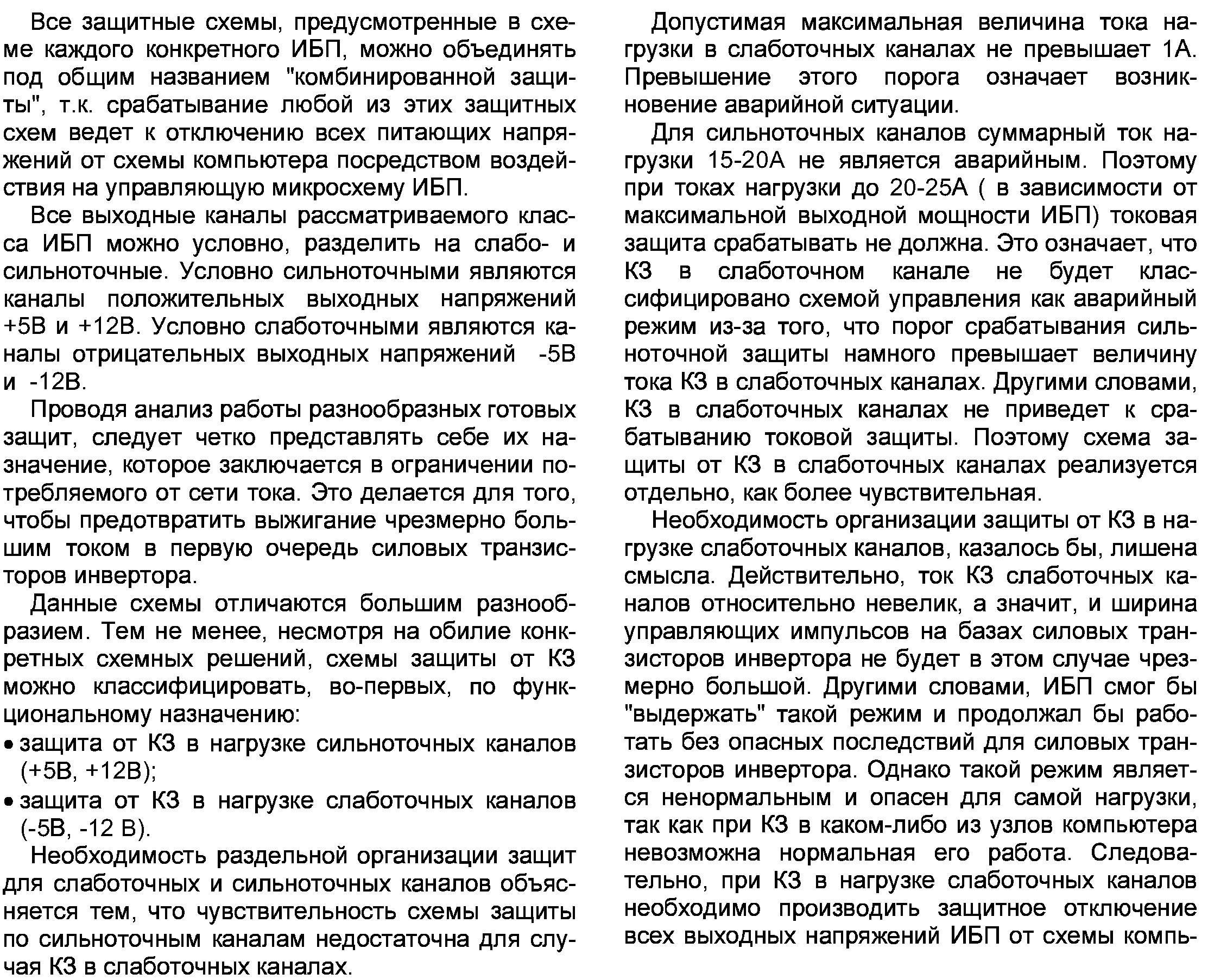

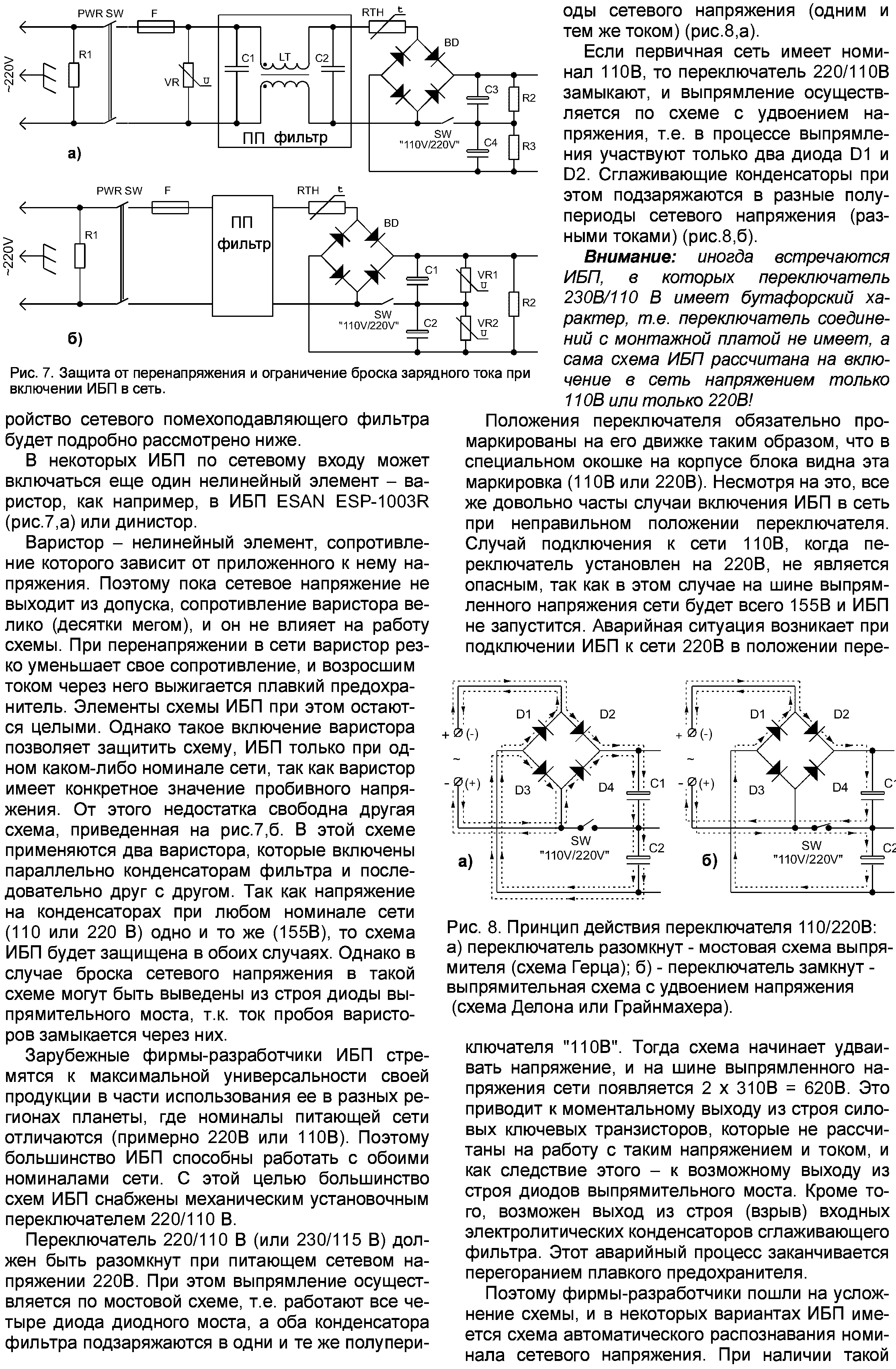

Так как пользователь СВТ почти никогда не может повлиять на общую цепь электропитания, то все средства улучшения качества питания, защиты от возмущений в сети и источники бесперебойного питания, обеспечивающие 15 секундное сохранение напряжения в случае внезапного отключения внешней цепи, находятся либо в цепи собственно питания СВТ, либо в самих СВТ. Они же обеспечивают режимы работы и являются средствами энергосбережения.
